液压支柱用热轧无缝钢管
Seamless hot-rolled steel tubes for hydraulic pillar service1998 - 05 -28 发布
1998-12-01实施
国家质量技术监督局发布
GB/T17396—1998

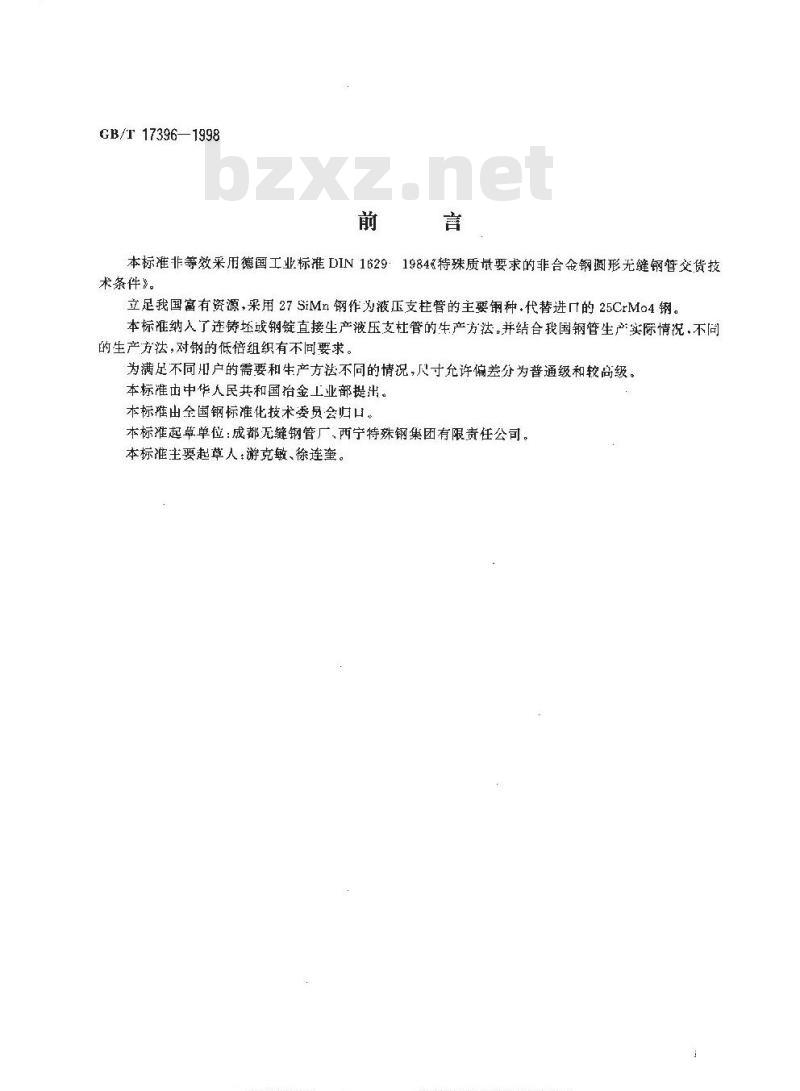

本标准非等效采用德国工业标准DIN1629:1984&特殊质量要求的非合金钢圆形无缝钢管交货技术条件》。
立足我国富有资源，采用27SiMn钢作为液压支柱管的主要钢种.代替进口的25CrMo4钢。本标准纳入了连铸坏或钢锭直接生产液压支杜管的生产方法。并结合我国钢管生产实际情况，不同的生产方法，对钢的低倍组织有不同要求。为满足不同旧户的需要和生产方法不同的情况，尺寸允许偏差分为普通级和较高级。本标准由中华人民共和国治金工业部提出。本标雅出全国钢标准化技术委员会归口。本标准起草单位：成都无缝钢管厂、西宁特殊钢集团有限责任公司。本标准主要起草人：游克敏、徐连奎。1范围
中华人民共和国国家标准
液压支柱用热轧无缝钢管
Seamless hot-rolled steel tubes for hydraulic pillar serviceGB/T17396—1998

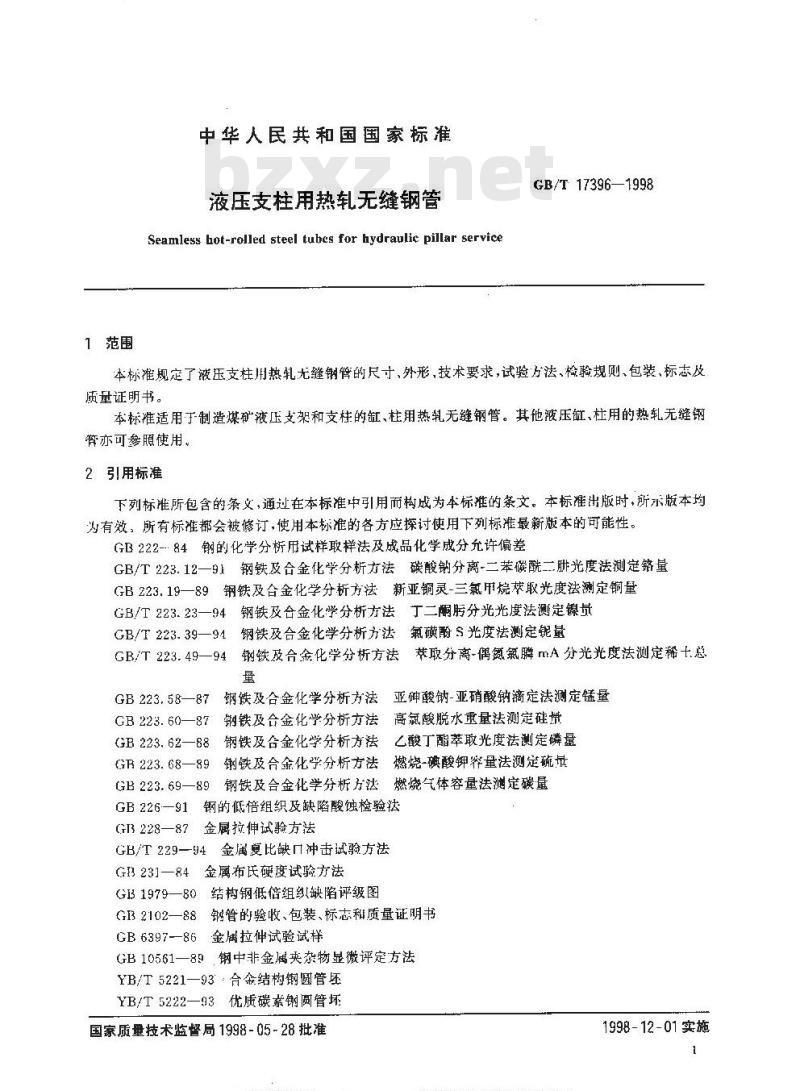

本标准规定了液压支柱用热轧无缝钢管的尺寸、外形，技术要求，试验方法，检验规则、包装、标志及质量证明书。
本标准适用于制造煤矿液压支架和支柱的缸、柱用热轧无缝钢管。其他液压缸、杜用的热轧无缝钢臂亦可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB222-84钢的化学分析用试样取样法及成品化学成分充许偏差GB/T223.12—91钢铁及合金化学分析方法碳酸钠分离-二苯磷酰二肼光度法测定铭量GB223.19—89钢铁及合金化学分析方法新亚铜灵-三氯甲烷苯取光度法测定铜量GB/T223.23—94钢铁及合金化学分析方法丁二阐分光光度法测定镍量GB/T223.39—94钢铁及合金化学分析方法氟磺酚S光度法测定锯量GB/T 223. 49—94
钢铁及合金化学分析方法萃取分离-偶氮氟胖mA分光光度法测定稀十总量
亚伸酸钠-亚硝酸钠滴定法测定锰量钢铁及合金化学分析方法
GB223.58—87
高氮酸脱水重量法测定硅境
钢铁及台金化学分析方法
GB 223. 60—87
GB223.62—88钢铁及合金化学分析方法钢铁及合金化学分析方法
GR 223. 68-894
乙酸丁酯萃取光度法测定磷量
燃烧-碘酸钾容量法测定硫
GB223.69—89钢铁及合金化学分析方法燃烧气体容量法测定碳量1钢的低倍组织及缺陷酸蚀检验法GB 226—91
GB 228—87
金属拉伸试验方法
GB/T 229—94金属夏比缺Ⅱ冲击试验方法GI231—84金属布氏硬度试验方法GIB1979—80结构钢低借组织缺陷评级图GI32102-88钢管的验收、包装、标志和质量证明书GB6397-86金属拉伸试验试样
GB10561—89钢中非金属夹杂物显徽评定方法YB/T5221—93：合金结构钢圆管还优质碳素钢圆管坏
YB/T 5222—93
国家质量技术监督局1998-05-28批准1998-12-01实施
3尺寸,外形及重量
3.1外径和壁厚
GB/T 17396—1998

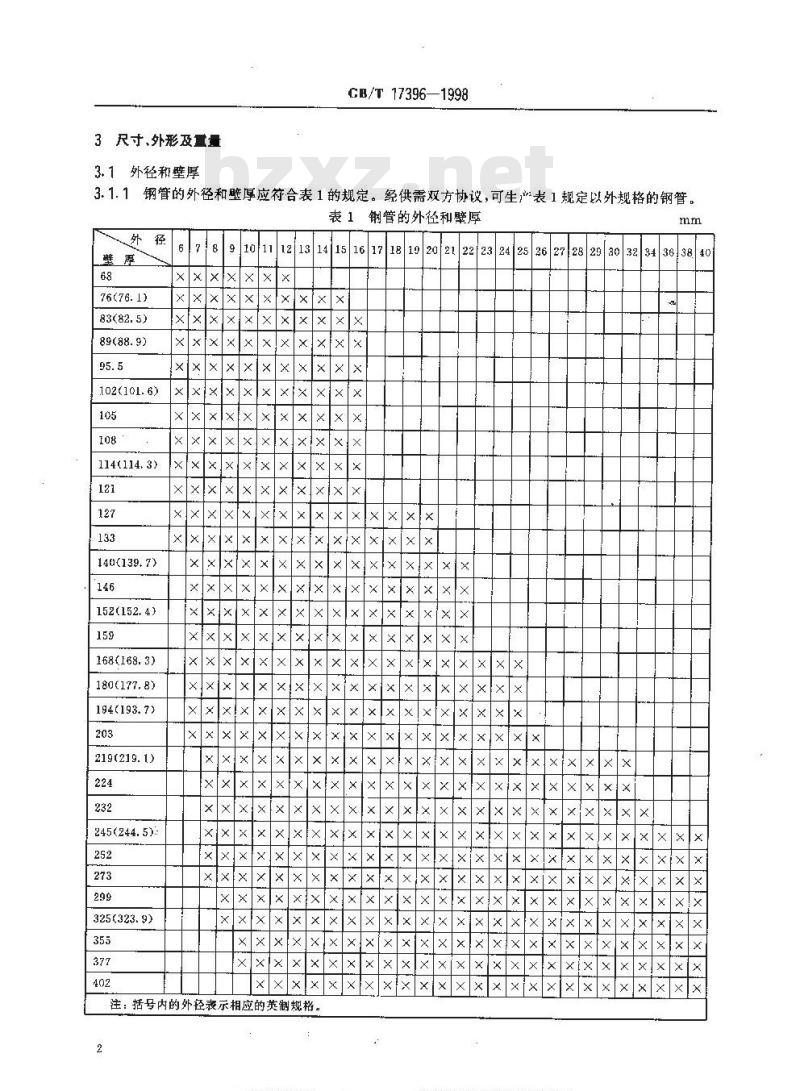

3.1.1钢管的外径和壁厚应符合表1的规定。经供需双方协议，可生表1规定以外规格的钢管。表1钢管的外径和壁厚
102(101.6)
114(114.3)
140(139.7)
152(152.4)
168(168.3)
180(177.8)
194(193.7)
219(219.1)
245(244.5):
325(323.9)
9101112131415161718102021222324252627282930323436/3840注：括号内的外径表示相应的英制规格。GB/T17396—1998

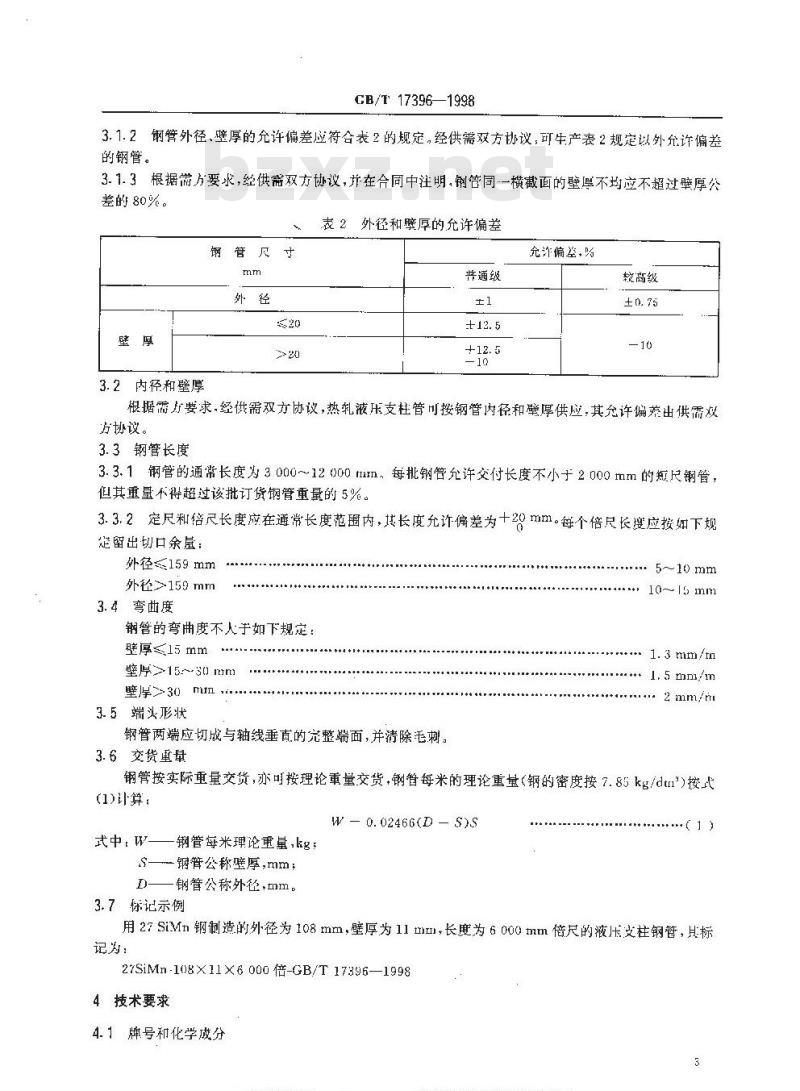

3.1.2钢管外径、壁厚的允许偏差应符合表2的规定。经供需双方协议，可生产表2规定以外允许偏差的钢管。
3.1.3根据带方要求，经供需双方协议，并在合同中注明，钢管同一横截面的壁厚不均应不超过壁厚公差的80%。
表2外径和壁厚的允许偏差
钢管尺寸
3.2内径和壁厚
普通级
允许偏差，%
较高级
根据需力要求.经供需双方协议，热轧液乐支柱管可按钢管内径和壁厚供应，其允许偏差出供需双方协议。
3.3钢管长度
3.3.1钢管的通常长度为3000~~12000 mn，每批钢管允许交付长度不小于2000mm的短尺钢管，但其重量不得超过该批订货钢管重量的5%。3.3.2定尺和倍尺长度应在通常长度范围内，其长度允许偏差为十只mm。每个倍尺长度应按如下规旋留出划口余量：
外径≤159mm
外径≥159 mm
3.4弯曲度
钢管的弯曲度不人于如下规定：壁厚≤15mm
壁厚≥15～~30 mm
壁厚>30m
3.5端头形状
钢管两端应切成与轴线垂直的完整端面，并清除毛刺。3.6交货重量
5~~10 mm
10-15 mm
钢管按实际重量交货，办亦可按理论重量交货，钢管每米的理论重量（钢的密度按7.85kg/dtn）接式(1)计算：
W-0.02466(D-S)S
式中.W-
钢管每米理论重基，kg；
S—--钢管公称壁厚，mm；
D—钢管公称外径，mm。
3.7标记示例
用27SiMn钢制造的外径为108mm，壁厚为11mm长度为6000mm倍尺的液压支柱钢管，其标记为：
27SiMn-108X11X6000倍-GB/T17396—19984技术要求
4.1牌号和化学成分
GB/T17396--1998
钢的牌号和化学成分(熔炼分析)应符合表3的规定，钢管的化学成分按熔炼成分验收。4. 1 1
4.1.2经供需双方协议，可先产其他牌号的钢管。表3钢的牌号和化学成分
27SiMn
30MnNhRE
0. 17~0. 240. 17~ 0. 37
0.32~0.40
0.17~0.37
0,42~~0.50
0.17~~0.37
0. 24~~0. 32
0. 27~~0. 36
1.10~~1.40
0, 20-~0. 60
0. 35 ~0. 65
0. 50-0. 80
0. 50-~0. 8u
1. 10-~1. 40
0.0350.035
0. 0350. 035
0. 0350. 035
0.0350.0350.30
0. 0350. 0350. 30
1.20~1.60
Re(加入基)
0. 300. 300. 020~0. 050 0. 02~0. 044.1.3如需方要求进行成品分析时，应在合同中注明。成品钢管的化学成分允许偏差应符合GB222的规定。
4.2制造方法
钢应采用平炉、电炉或氧气转炉制造。钢管应采用热轧无缝方法制造。4.3交货状态
钢管以热轧状态交货。需方要求以退火或调质状态交货时，应在合同中注明。4.4力学性能
碳素钢管热轧状态试样的力学性能及合金钢管试样的力学性能应符合表4规定。27SiMn钢管退火状态布氏硬度见表4。以调质状态交货的钢管力学性能由供需双方协议。：厚不小于14mm钢管应作冲击试验。4.5低倍检验
用钢锭直接轧制成的钢管应作低倍检验。钢管横截面酸浸试片上不得有肉眼可见白点，杂、皮下气泡、翻皮和分层。
钢管力学性能
抗拉强度
27SiMn
30MnNbRe
试样热处理制度
920℃+20℃水浮
450℃士50℃同火
冷却剂：油或水
880+20C水萍
4505m℃同火
冷却剂：空羚
屈服点
伸长率
断面收缩率
冲击功
钢管退火供应状态
布氏度
不大于
用连铸还轧成的钢管，供方应保证钢管或还料的横截面酸浸低倍组织试片上不得有肉眼可见的白点、夹杂、皮下泡、翻皮和分层。4
GB/T 17396-1998
用锻、轧坏轧成的钢管，其坏料应符合YB/T5221或YB/T5222的规定，钢管不再做低倍检验。4.6非金属夹杂物检验
根据需力要求，经供需双方协议，钢管可按C:B10561中A法利JK系列评级图评级，其B类（脆性夹杂物）和A类、C类（塑性夹杂物)级别应各不大于3级，B类级别与A，C类中最大级别之和不大十5.5级.
4.7表面质
钢管内外表面不允许有裂纹，折叠、轧折、结疤和离层，这些缺陷应完会清除掉，清除深度不得超过公称壁厚的负偏差，其清理处的实际壁厚不得小于壁厚所允许的最小值。不超过壁厚负编差的其他局部缺陷允许存在。
5试验方法
5.1钢管八寸应采用符合精度要求的量具逐根进行测量，5.2对钢管内径检查，应在距i端头150mm以内部分测量内径尺寸。5.3钢管内外表面量应在充分照明条件下遂根目规检查。钢管的检验项目、试验方法、取样数量按表5规定进行。5.4
表5钢管的检验项目，试验方法及取样数量序号
6检验规则
6.1检查和验收
检验项日
化学成分
拉伸试验
硬度试验
神击试验
低倍组织
非金属央杂物
试验方法
GB 6397
CB/T229
GB1979
GB 10561bzxZ.net
钢管的检查和验收由供方技术蓝督部门进行。6.2组批规则
取样数量
每炉罐1个试样
每批在两根钢管上各取1个试样
每批在两根钢替上各取1个试伴
每批在两根钢管上各取1个试样
每批在两根钢管上相当钢锭头部各取1个试祥
每批在两根钢管上各取1个试样
钢管按批进行检查和验收。每批应由同：-牌号、同·一灿罐号.同一规格、同--热处理制度（如经热处理)的钢管组放。每批钢管的根数不得超过如下规定：外径≤76mm
外径325mm*
其他规格
400根
200根
剩余钢管的根数，如不少于上述规定的50%则单独列为一批：少于上述规定的50时，可并人同牌号、同…炉罐号和同一规格的相邻的批中。6.3复验和判定规则
钢管的复验和判定规则应符合GB2102的规定。包装、标志和质量证明书
GB/T17396--1998
钢管的包装、标志和质鼠证明书应符合GB2102的规定。6
