【国家标准(GB)】 黄金制品中金含量的无损定量分析方法

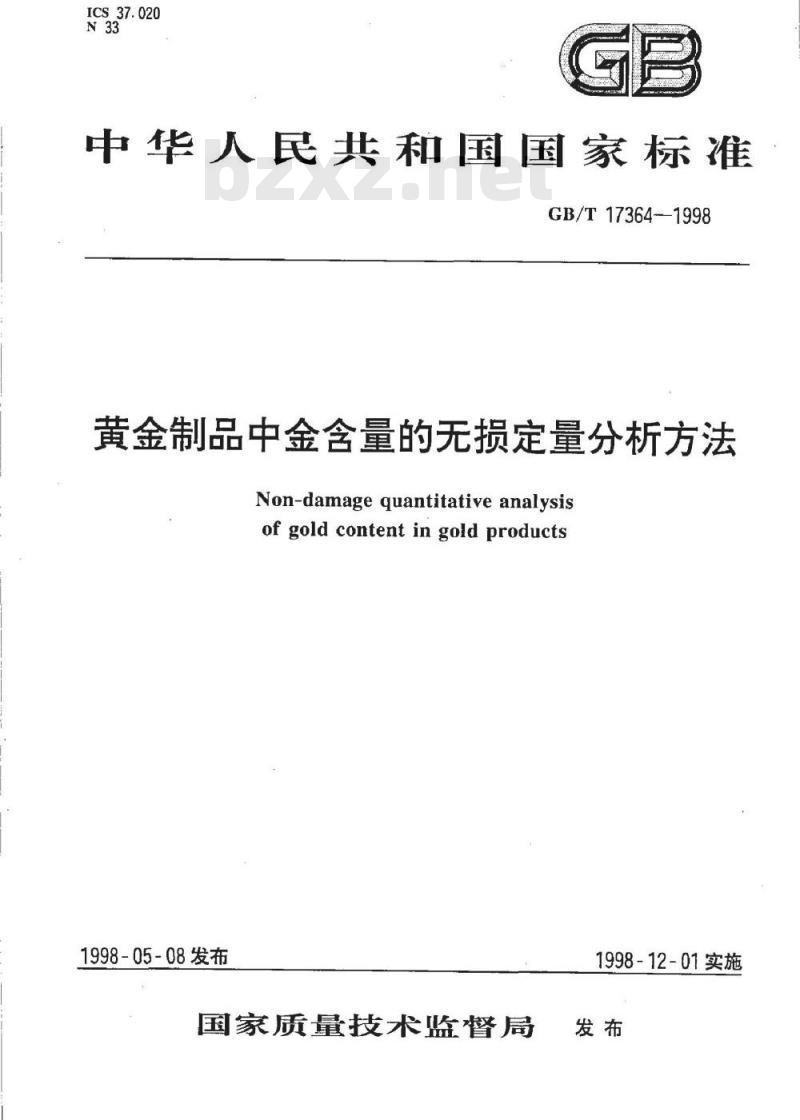

ICS37.020
中华人民共和国国家标准
GB/T17364-1998
黄金制品中金含量的无损定量分析方法Non-damage quantitative analysisof gold content ingoldproducts1998-05-08发布
国家质量技术监督局
1998-12-01实施
GB/T17364-1998

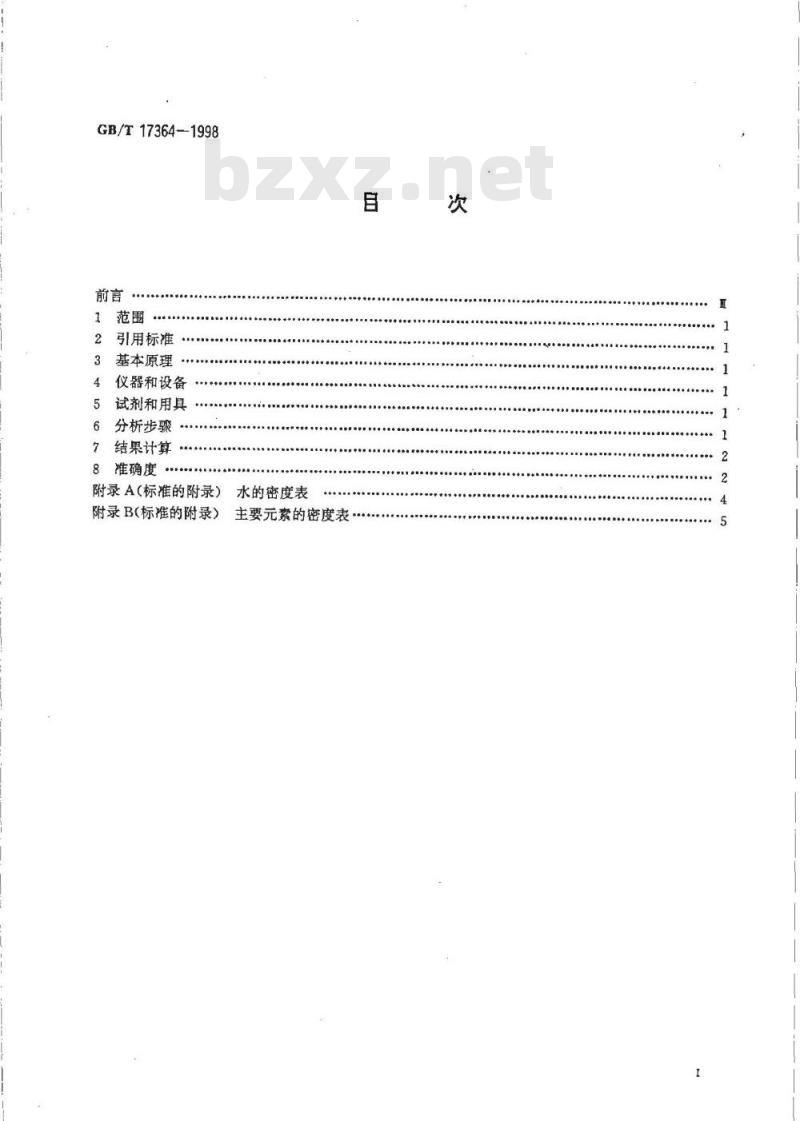

引用标准
基本原理
仪器和设备
试剂和用具
分析步骤
结果计算
准确度
附录A（标准的附录）
附录B(标准的附录）
水的密度表
主要元素的密度表
GB/T17364—1998

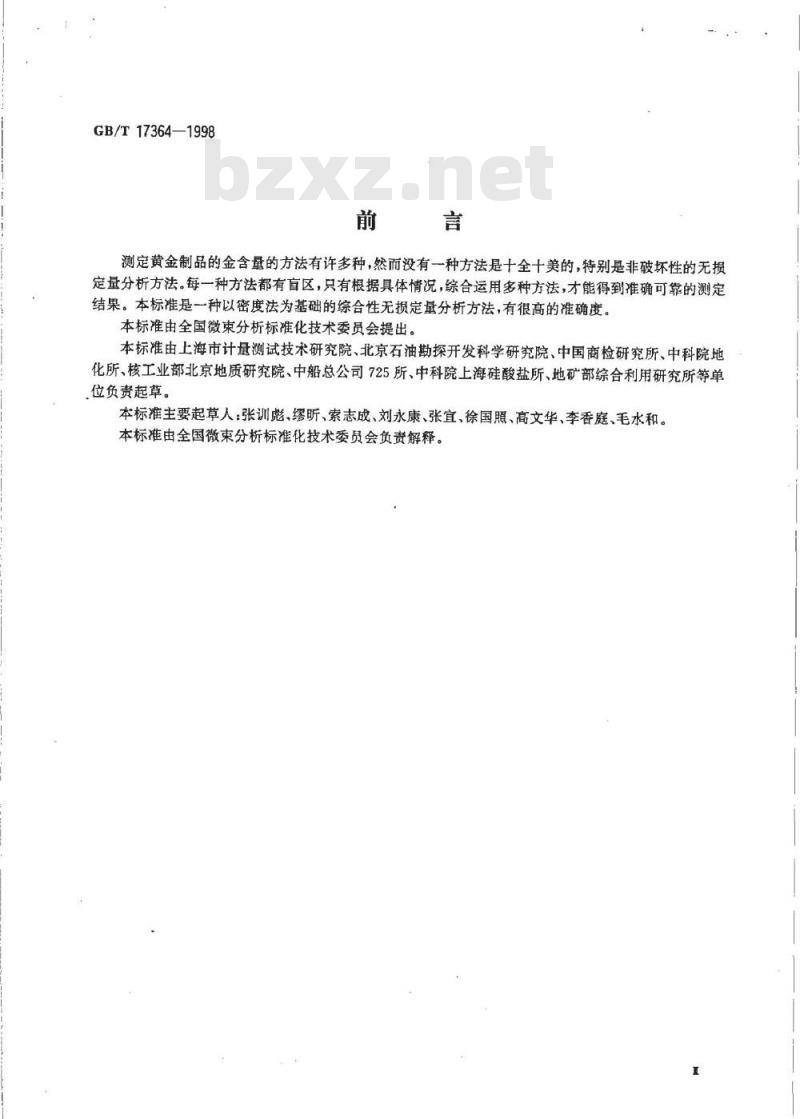

测定黄金制品的金含量的方法有许多种，然而没有一种方法是十全十美的，特别是非破坏性的无损定量分析方法。每一种方法都有盲区，只有根据具体情况，综合运用多种方法，才能得到准确可靠的测定结果。本标准是一种以密度法为基础的综合性无损定量分析方法，有很高的准确度。本标准由全国微束分析标准化技术委员会提出。本标准由上海市计量测试技术研究院、北京石油勘探开发科学研究院、中国商检研究所、中科院地化所、核工业部北京地质研究院、中船总公司725所、中科院上海硅酸盐所、地矿部综合利用研究所等单位负责起草。
本标准主要起草人：张训彪、缪昕、索志成、刘永康、张宜、徐国照、高文华、李香庭、毛水和。本标准由全国微束分析标准化技术委员会负责解释。1范围
中华人民共和国国家标准

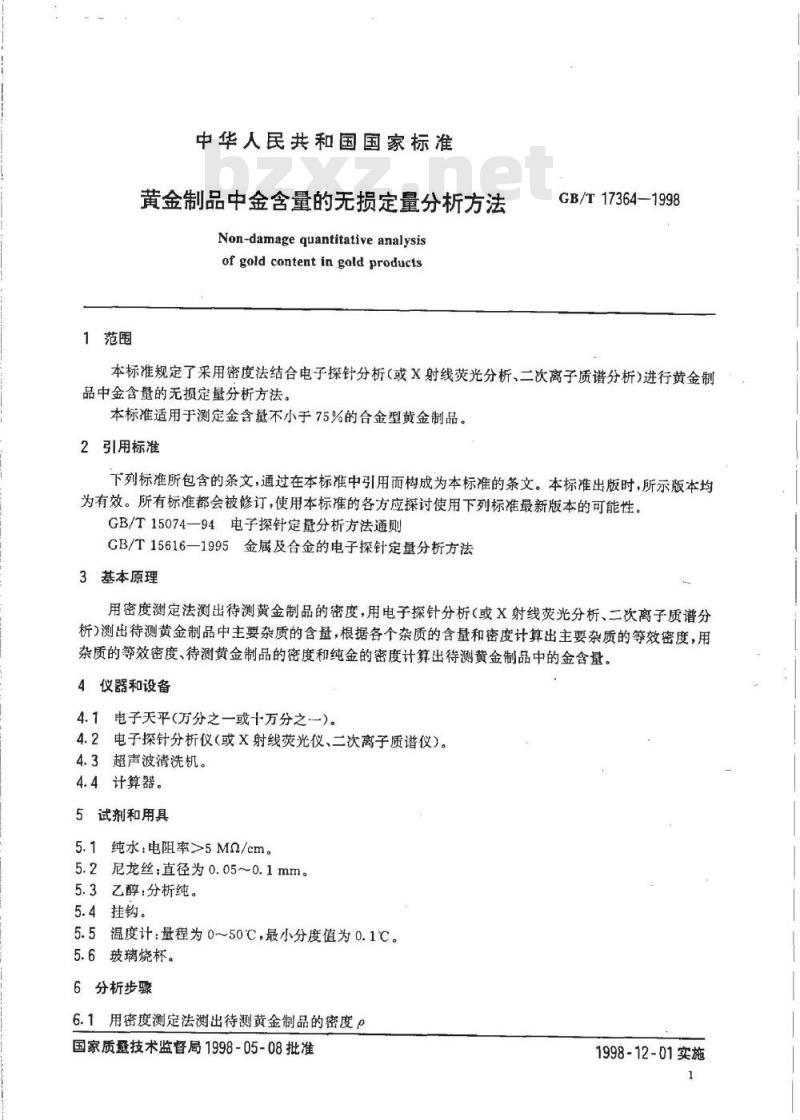

黄金制品中金含量的无损定量分析方法Non-damage quantitative analysisofgold content ingold productsGB/T17364—1998
本标准规定了采用密度法结合电子探针分析（或X射线荧光分析、二次离子质谱分析）进行黄金制品中金含量的无损定量分析方法。本标准适用于测定金含量不小于75%的合金型黄金制品。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15074—94电子探针定量分析方法通则GB/T15616—1995金属及合金的电子探针定量分析方法3基本原理
用密度测定法测出待测黄金制品的密度，用电子探针分析（或X射线荧光分析、二次离子质谱分析）测出待测黄金制品中主要杂质的含量，根据各个杂质的含量和密度计算出主要杂质的等效密度，用杂质的等效密度、待测黄金制品的密度和纯金的密度计算出待测黄金制品中的金含量。4仪器和设备
4.1电子天平（万分之一或十万分之—)。4.2电子探针分析仪（或X射线荧光仪、二次离子质谱仪)。4.3超声波清洗机。
4.4计算器。
5试剂和用具
5.1纯水：电阻率>5MQ/cm。
5.2尼龙丝：直径为0.05~0.1mm。5.3乙醇：分析纯。
5.4挂钩。
5.5温度计：量程为0～50℃，最小分度值为0.1℃。5.6玻璃烧杯。
6分析步骤
6.1用密度测定法测出待测黄金制品的密度p国家质量技术监督局1998-05-08批准1998-12-01实施
GB/T17364-1998

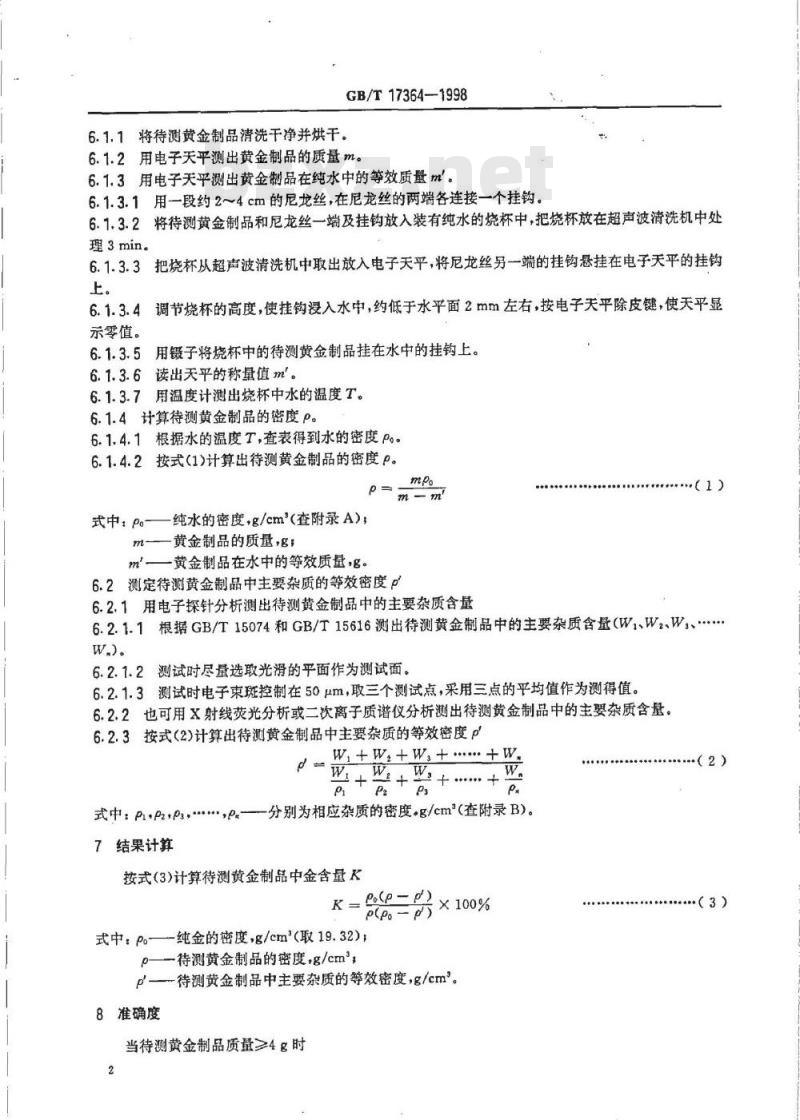

6.1.1将待测黄金制品清洗干净并烘干。6.1.2用电子天平测出黄金制品的质量m。6.1.3用电子天平测出黄金制品在纯水中的等效质量m。6.1.3.1用一段约2～4cm的尼龙丝，在尼龙丝的两端各连接一个挂钩。6.1.3.2将待测黄金制品和尼龙丝一端及挂钩放入装有纯水的烧杯中，把烧杯放在超声波清洗机中处理3min。
6.1.3.3把烧杯从超声波清洗机中取出放入电子天平，将尼龙丝另一端的挂钩悬挂在电子天平的挂钩上。
调节烧杯的高度，使挂钩浸入水中，约低于水平面2mm左右，按电子天平除皮键，使天平显6.1.3.4订
示零值。
6.1.3.5用镊子将烧杯中的待测黄金制品挂在水中的挂钩上。6.1.3.6读出天平的称量值m。
6.1.3.7用温度计测出烧杯中水的温度T。6.1.4计算待测黄金制品的密度p。6.1.4.1根据水的温度T，查表得到水的密度Po。6.1.4.2按式(1)计算出待测黄金制品的密度p。ps
式中：Po——纯水的密度，g/cm（查附录A）；m
黄金制品的质量，g；
m—黄金制品在水中的等效质量g。mp
6.2测定待测黄金制品中主要杂质的等效密度p6.2.1用电子探针分析测出待测黄金制品中的主要杂质含量（1）
6.2.1.1根据GB/T15074和GB/T15616测出待测黄金制品中的主要杂质含量（W、W2、W，、w.)。
6.2.1.2测试时尽量选取光滑的平面作为测试面。6.2.1.3测试时电子束斑控制在50μm，取三个测试点，采用三点的平均值作为测得值。6.2.2也可用X射线荧光分析或二次离子质谱仪分析测出待测黄金制品中的主要杂质含量。6.2.3按式(2)计算出待测黄金制品中主要杂质的等效密度p,+w.+w.+.....+w.
w+w+w+
pi午P2午Pa
式中Pi.P2.Pa,..\.,Pe-
7结果计算
一分别为相应杂质的密度.g/cm（查附录B）。按式(3)计算待测黄金制品中金含量Kpop-p)
p(eo-p)
式中：P—-纯金的密度，g/cm（取19.32）一待测黄金制品的密度，g/cm，X100%
p待测黄金制品中主要杂质的等效密度，g/cm。8准确度
当待测黄金制品质量≥4g时
（3）
GB/T17364-1998
待测黄金制品中金含量K≥75%，准确度优于0.5%。待测黄金制品中金含量K≥99%，准确度优于0.3%。待测黄金制品中金含K≥99.9%，准确度优于0.1%。待测黄金制品中金含量K≥99.99%，准确度优于0.05%。GB/T17364—1998
附录A
（标准的附录）
水的密度表
不含空气0~40℃和101325Pa下纯水密度表温度，c
0.9997800.999773
0.9999220.999918
0.9957360.995706
温度，℃
0.9943691
0.9936820.993647
GB/T17364—1998
表(完)
20.994268
本表引自《PTB-Mitteillungen》1971，81，6，412～415附录B
(标准的附录）
主要元素的密度表
注：数据取自鼓安邦，沈孟长编的元素周期表。铬Cr
Au的数据取自《黄金生产加工技术大全》，李培铮、吴延之编著，中南工业大学出版社，p11。0.9
中华人民共和下载标准就来标准下载网
国家标准
黄金制品中金含量的无损定量分析方法GB/T17364—1998
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇品印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
印张3/4字数12千字
1998年9月第一版
1998年9月第一次印刷
印数1-1000
书号：155066·1-15164
标目347-51
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
