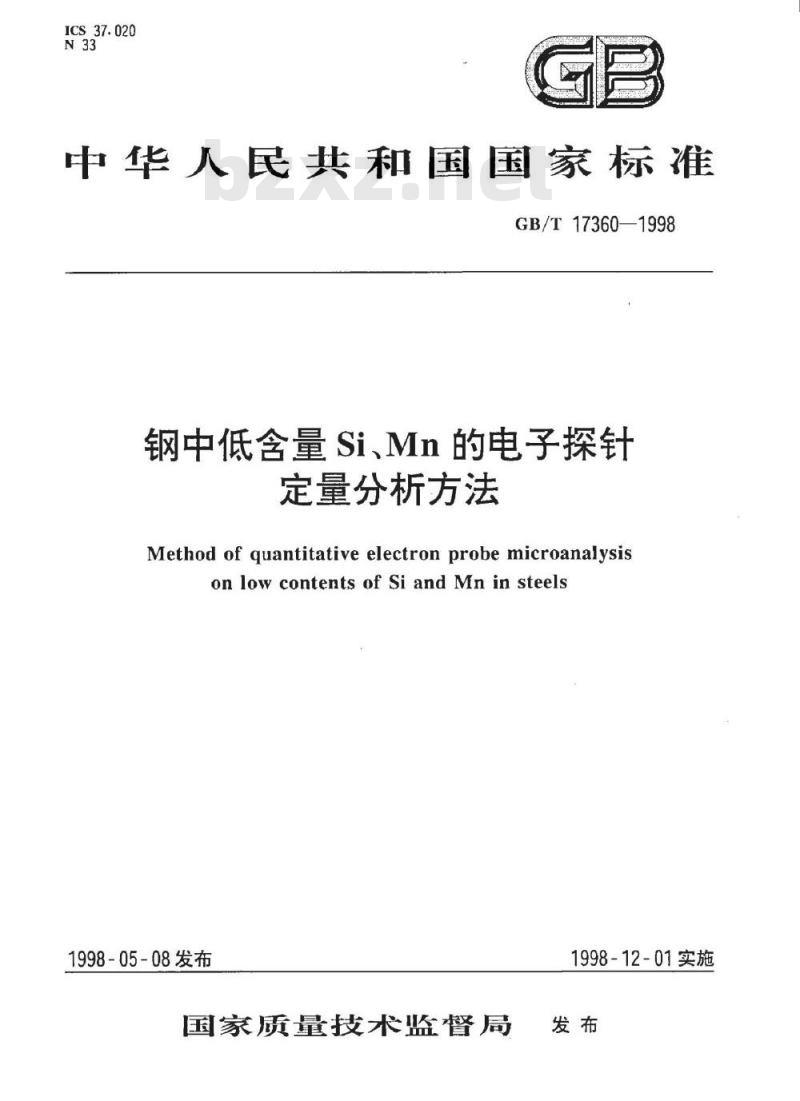

ICS37.020
中华人民共和国国家标准
GB/T17360—1998
钢中低含量Si、Mn的电子探针
定量分析方法
Method of quantitative electron probe microanalysisonlowcontentsof SiandMninsteels1998-05-08发布
国家质量技术监督局
1998-12-01实施
GB/T17360-1998
本标准尚无相应的国际标准，为首次制定的我国国家标准。本标准由全国微束分析标准化技术委员会提出并归口。本标准由全国微束分析标准化技术委员会负责解释本标准起草单位：中国科学院金属研究所。本标准起草人：尚玉华、徐乐英。注：本工作得到了国家自然科学基金（59471067）号的资助。1范围

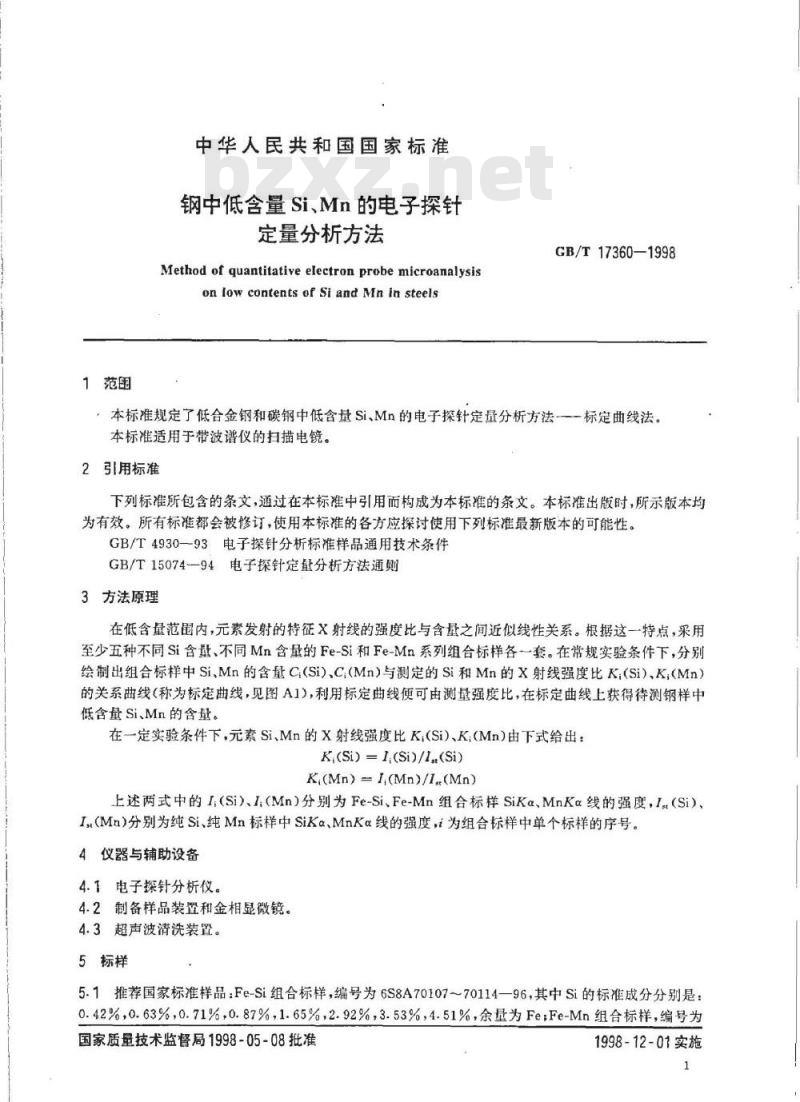

中华人民共和国国家标准
钢中低含量Si、Mn的电子探针
定量分析方法
Method of quantitativeelectronprobemicroanalysison lowcontents of SiandMn insteelsGB/T17360—1998
本标准规定了低合金钢和碳钢中低含量Si、Mn的电子探针定量分析方法-标定曲线法。本标准适用于带波谱仪的扫描电镜。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4930-93电子探针分析标准样品通用技术条件GB/T15074-94电子探针定量分析方法通则3方法原理
在低含量范围内，元素发射的特征X射线的强度比与含量之间近似线性关系。根据这一特点，采用至少五种不同Si含量、不同Mn含量的Fe-Si和Fe-Mn系列组合标样各+一套。在常规实验条件下，分别绘制出组合标样中Si、Mn的含量C(Si)、C(Mn）与测定的Si和Mn的X射线强度比K,(Si)、K,(Mn）的关系曲线（称为标定曲线，见图A1），利用标定曲线便可由测量强度比，在标定曲线上获得待测钢样中低含量Si、Mn的含量。
在一定实验条件下，元素Si、Mn的X射线强度比K(Si)、K（Mn）由下式给出：K,(Si)=I(Si)/l(Si)
K,(Mn)=I,(Mn)/I..(Mn)
上述两式中的I,（Si）、I（Mn）分别为Fe-Si、Fe-Mn组合标样SiKa、MnKα线的强度，I（Si）I.(Mn)分别为纯Si、纯Mn标样中SiKα、MnKα线的强度，i为组合标样中单个标样的序号。4仪器与辅助设备
4.1电子探针分析仪。
4.2制备样品装置和金相显微镜。4.3超声波清洗装置。
5标样
5.1推荐国家标准样品：Fe-Si组合标样，编号为6S8A70107～70114一96，其中Si的标准成分分别是：0.42%，0.63%，0.71%，0.87%，1.65%，2.92%，3.53%，4.51%，余量为Fe;Fe-Mn组合标样，编号为国家质量技术监督局1998-05-08批准1998-12-01实施

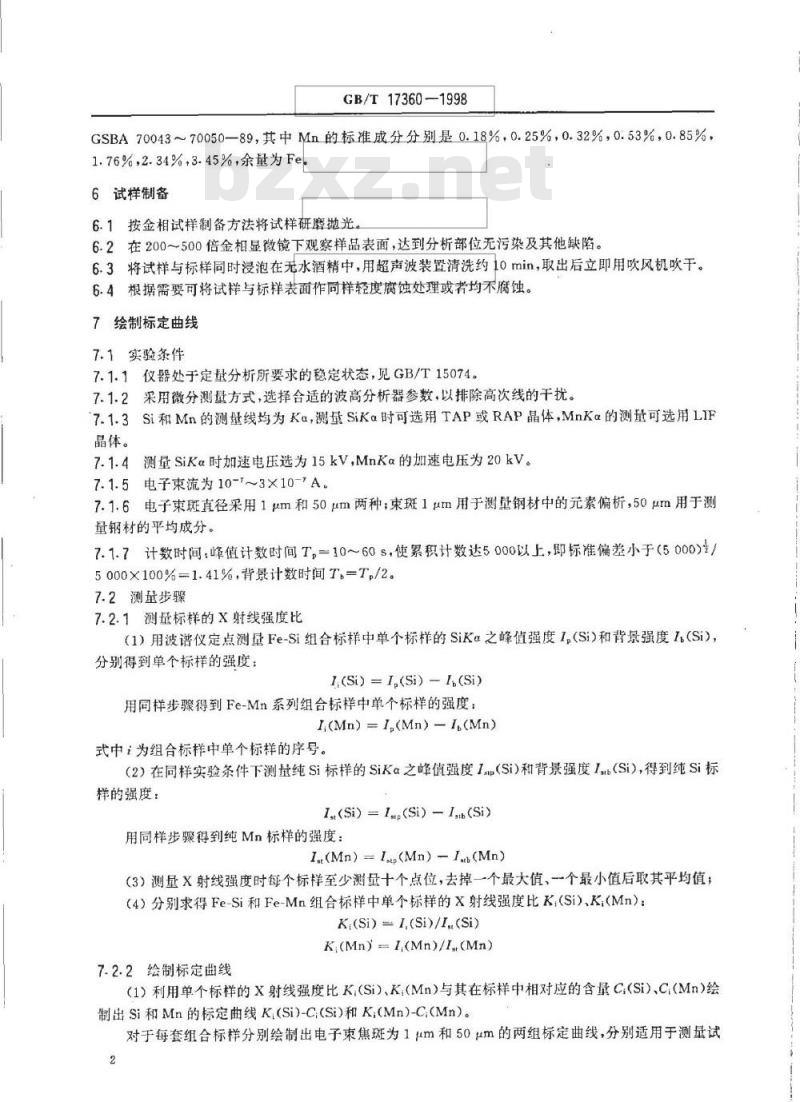

GB/T17360—1998
GSBA70043~70050—89，其中Mn的标准成分分别是0.18%，0.25%，0.32%，0.53%，0.85%，1.76%，2.34%，3.45%，余量为Fe6试样制备此内容来自标准下载网
6.1按金相试样制备方法将试样研磨抛光6.2在200～500倍金相显微镜下观察样品表面，达到分析部位无污染及其他缺陷。6.3将试样与标样同时浸泡在无水酒精中，用超声波装置清洗约10min，取出后立即用吹风机吹干。6.4根据需要可将试样与标样表面作同样轻度腐蚀处理或者均不腐蚀。7绘制标定曲线
7.1实验条件
7.1.1仪器处于定量分析所要求的稳定状态，见GB/T15074。7.1.2采用微分测量方式，选择合适的波高分析器参数，以排除高次线的干扰。7.1.3Si和Mn的测量线均为Ka，测量SiKα时可选用TAP或RAP晶体，MnKα的测量可选用LIF晶体。
7.1.4测量SiKα时加速电压选为15kV,MnKα的加速电压为20kV。7.1.5电子束流为10-1~3×10-1A。7.1.6电子束斑直径采用1um和50um两种：束斑1um用于测量钢材中的元素偏析，50um用于测量钢材的平均成分。
7.1.7计数时间：峰值计数时间T，=10～60s，使累积计数达5000以上，即标准偏差小于（5000)5000×100%1.41%，背景计数时间T=T/2。7.2测量步骤
7.2.1测量标样的X射线强度比
(1）用波谱仪定点测量Fe-Si组合标样中单个标样的SiKα之峰值强度I,(Si)和背景强度I(Si)，分别得到单个标样的强度：
I(Si) = I(Si) -I,(Si)
用同样步骤得到Fe-Mn系列组合标样中单个标样的强度：I(Mn)=I,(Mn）—I(Mn)
式中讠为组合标样中单个标样的序号。（2）在同样实验条件下测基纯Si标样的SiKα之峰值强度1.(Si)和背景强度1（Si)，得到纯Si标样的强度：
I(Si)=Ie(Si)-I(Si)
用同样步骤得到纯Mn标样的强度：I.(Mn)= I（3）测量X射线强度时每个标样至少测量十个点位，去掉一个最大值、一个最小值后取其平均值；（4）分别求得Fe-Si和Fe-Mn组合标样中单个标样的X射线强度比K(Si)、K(Mn）：K(Si) =I.(Si)/I.(Si)
K(Mn）)=1.(Mn)/I..(Mn)
7.2.2绘制标定曲线
(1)利用单个标样的X射线强度比K(Si)、K,(Mn)与其在标样中相对应的含量C;(Si)、C(Mn)绘制出Si和Mn的标定曲线K(Si)-C(Si)和K;(Mn)-C(Mn）。对于每套组合标样分别绘制出电子束焦斑为1um和50μm的两组标定曲线，分别适用于测量试2

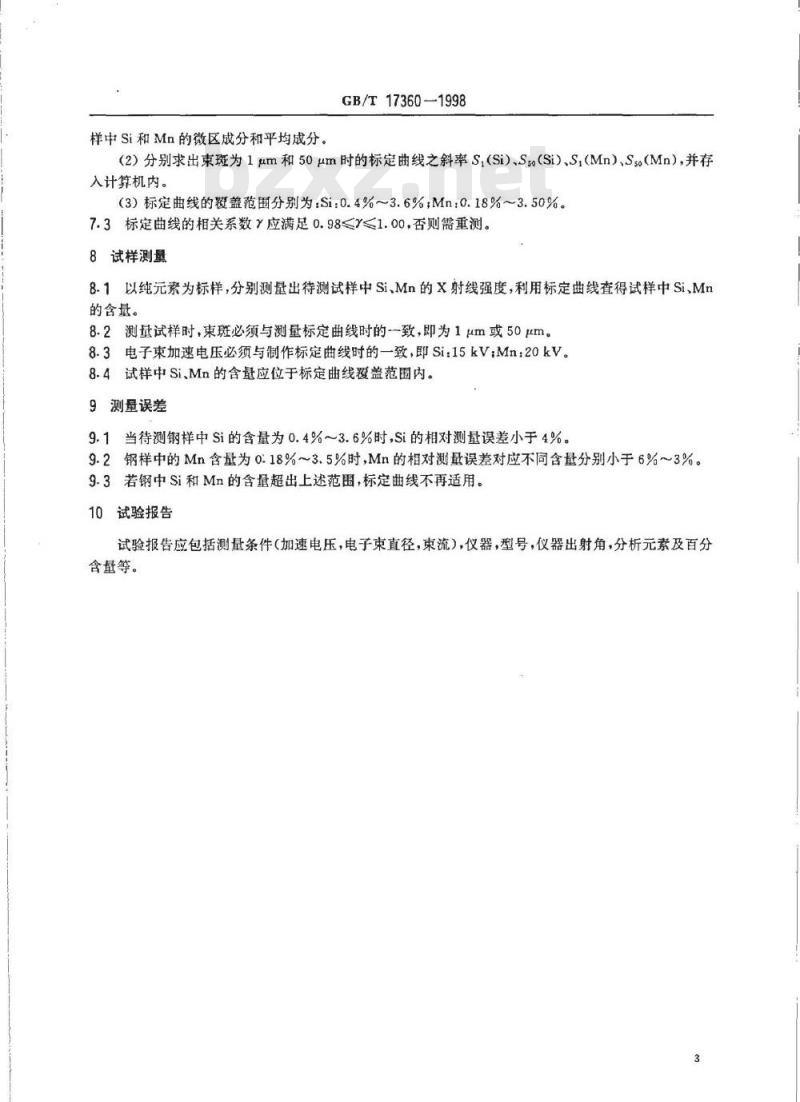

样中Si和Mn的微区成分和平均成分。GB/T17360-1998
（2）分别求出束斑为1μm和50μm时的标定曲线之斜率S,（Si）Ss(Si）、S,（Mn）、Sso（Mn），并存入计算机内。
(3）标定曲线的覆盖范围分别为：Si：0.4%～3.6%，Mn：0.18%～3.50%。7.3标定曲线的相关系数应满足0.98<≤1.00，否则需重测。8试样测量
8.1以纯元素为标样，分别测量出待测试样中Si、Mn的X射线强度，利用标定曲线查得试样中Si、Mn的含量。
8.2测量试样时，束斑必须与测量标定曲线时的--致，即为1um或50μm。8.3电子束加速电压必须与制作标定曲线时的一致，即Si:15kV：Mn：20kV。8.4试样中Si、Mn的含量应位于标定曲线覆盖范围内。9测量误差
9.1当待测钢样中Si的含量为0.4%～3.6%时,Si的相对测量误差小于4%。9.2钢样中的Mn含量为0.18%~3.5%时，Mn的相对测量误差对应不同含量分别小于6%~3%。9.3若钢中Si和Mn的含量超出上述范围，标定曲线不再适用。10试验报告
试验报告应包括测量条件（加速电压，电子束直径，束流），仪器，型号，仪器出射角，分析元素及百分含量等。
GB/T17360—1998
附录A
（标准的附录）
标定曲线示意图
Fe-Si15kv
Fe-Mn20kv
图A1标定曲线示意图
Si和Mn是钢中常见的基本元素。在电子探针分析中常常遇到Si和Mn的定量问题，例如测定Si、Mn在钢中的固溶度、偏析度等。此外，Si和Mn还是鉴别钢种的重要依据，尤其是样量很少或样品不宜破坏时必须用电子探针测量。但是用电子探针测定钢中低含量的Si和Mn时，不宜采用常规分析方法，其原因是：
（1）由于钢试样中Si,Mn的测量谱线SiKa、MnKα的计数率远低于纯标样的，以致X射线接收器-正比流气计数管的振幅漂移效应较严重，使所测结果偏低。（2）在基质修正中，由于Fe对SiKα的质量吸收系数是Si的自吸收的7.7倍，样品中Fe含量大于90%，因此Si的吸收修正量很大，修正量越大定量分析的准确度就越差。并且FeKβ的四级衍射线对SiKa线有干扰作用。
（3）对Mn而言，尽管基体Fe对MnKα的吸收与Mn的自吸收接近，Fe与Mn的原子序数只相差1，从而使Fe中Mn的三种基质效应的修正量均不大。然而，实验测量指出，Mn的测量值往往偏高，4
GB/T17360—1998
这是由于FeKβ线对MnKα线的荧光增强作用引起的。MnKα线系的吸收边的波长为0.1892nm，FeKβ的波长为0.1758nm，略小于前者。当某初级束的波长接近于另一元素的某壳层吸收边的短波侧时，此壳层便对这束射线发生强吸收而引起较强烈的荧光增强效应。通常由于K系谱线中β线比较弱，Kβ对Kα的强度之比为1：9，定量修正计算中往往不考虑β线的影响，但这里这一效应却不可忽略。基于上述原因又通过实践证明，采用Fe-Si、Fe-Mn组合标样绘制标定曲线用来测定钢中低含量Si、Mn，可提高Si、Mn的定量分析准确度。因此，需要制定钢中低含量Si、Mn的电子探针定量分析方法。
