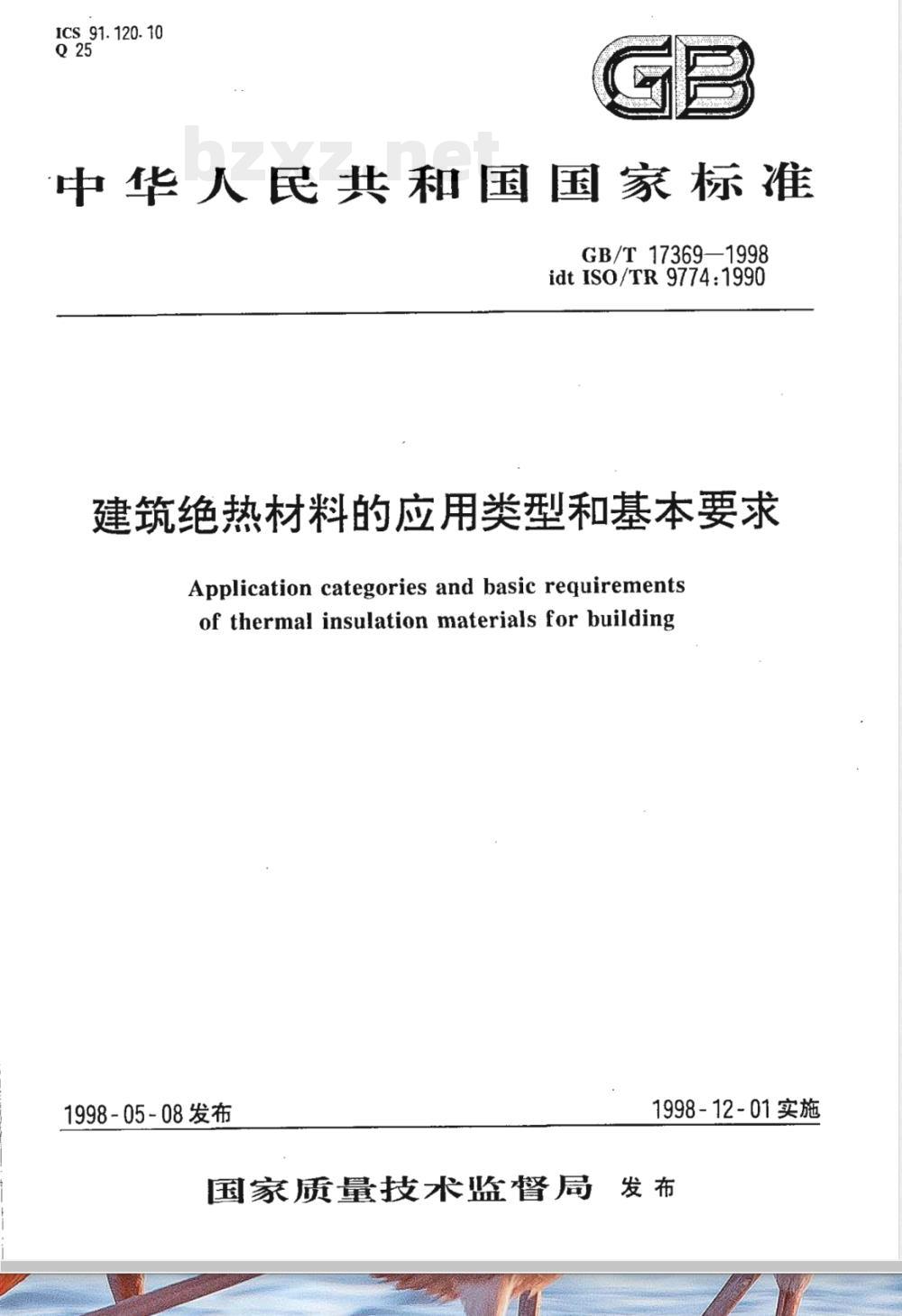

【国家标准(GB)】 建筑绝热材料的应用类型和基本要求

ICS 91.120.10
中华人民共和国国家标准
GB/T17369—1998
idtISO/TR9774:1990
建筑绝热材料的应用类型和基本要求Application categories and basic requirements.of thermal insulation materials for building1998-05-08发布
1998-12-01实施
国家质量技术监督局
GB/T17369-1998

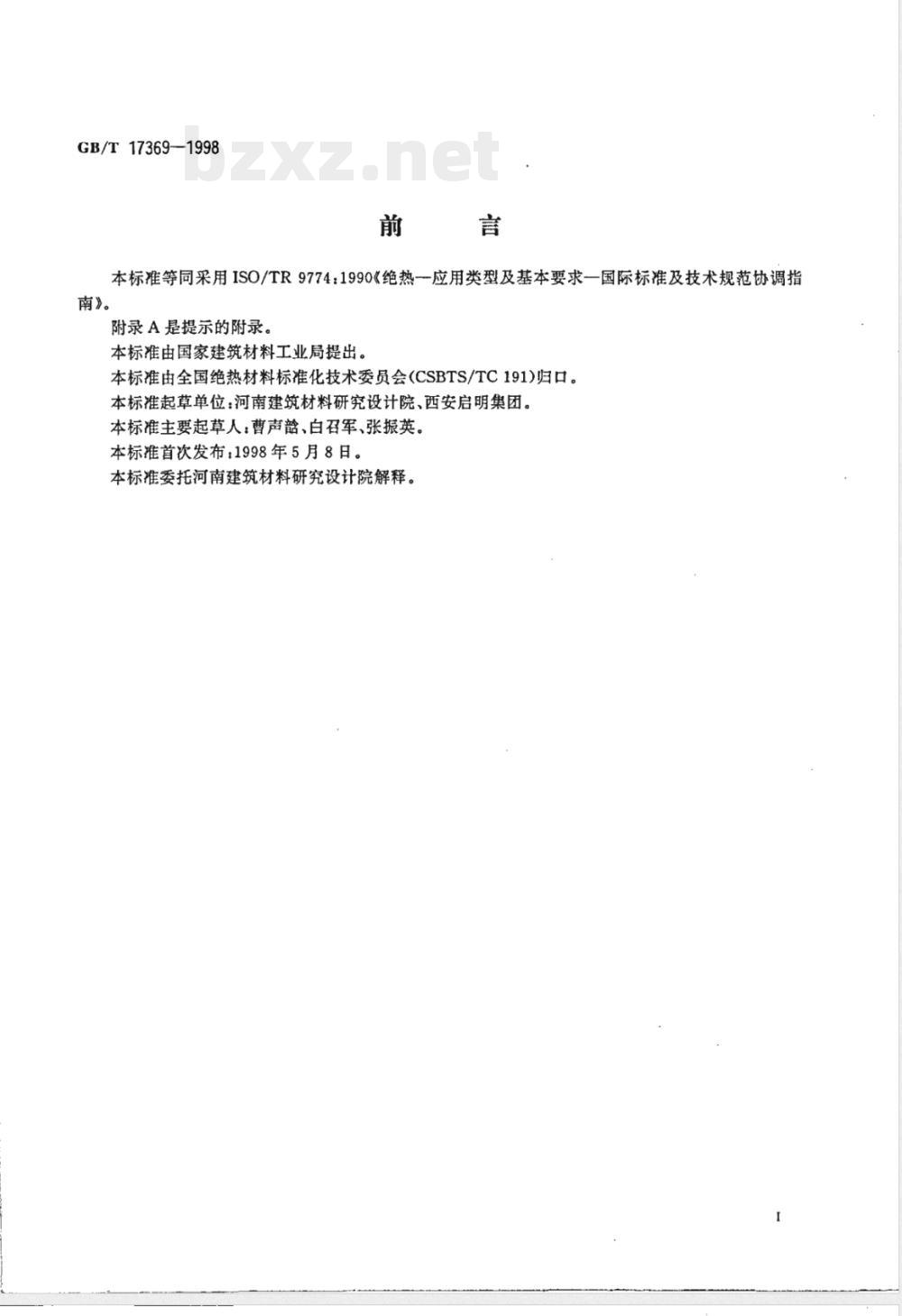

本标准等同采用ISO/TR9774：1990《绝热一应用类型及基本要求一国际标准及技术规范协调指南》。
附录A是提示的附录。
本标准由国家建筑材料工业局提出。本标准由全国绝热材料标准化技术委员会(CSBTS/TC191)归口。本标准起草单位：河南建筑材料研究设计院、西安启明集团。本标准主要起草人：曹声、白召军、张振英。本标准首次发布：1998年5月8日。本标准委托河南建筑材料研究设计院解释。GB/T17369—1998

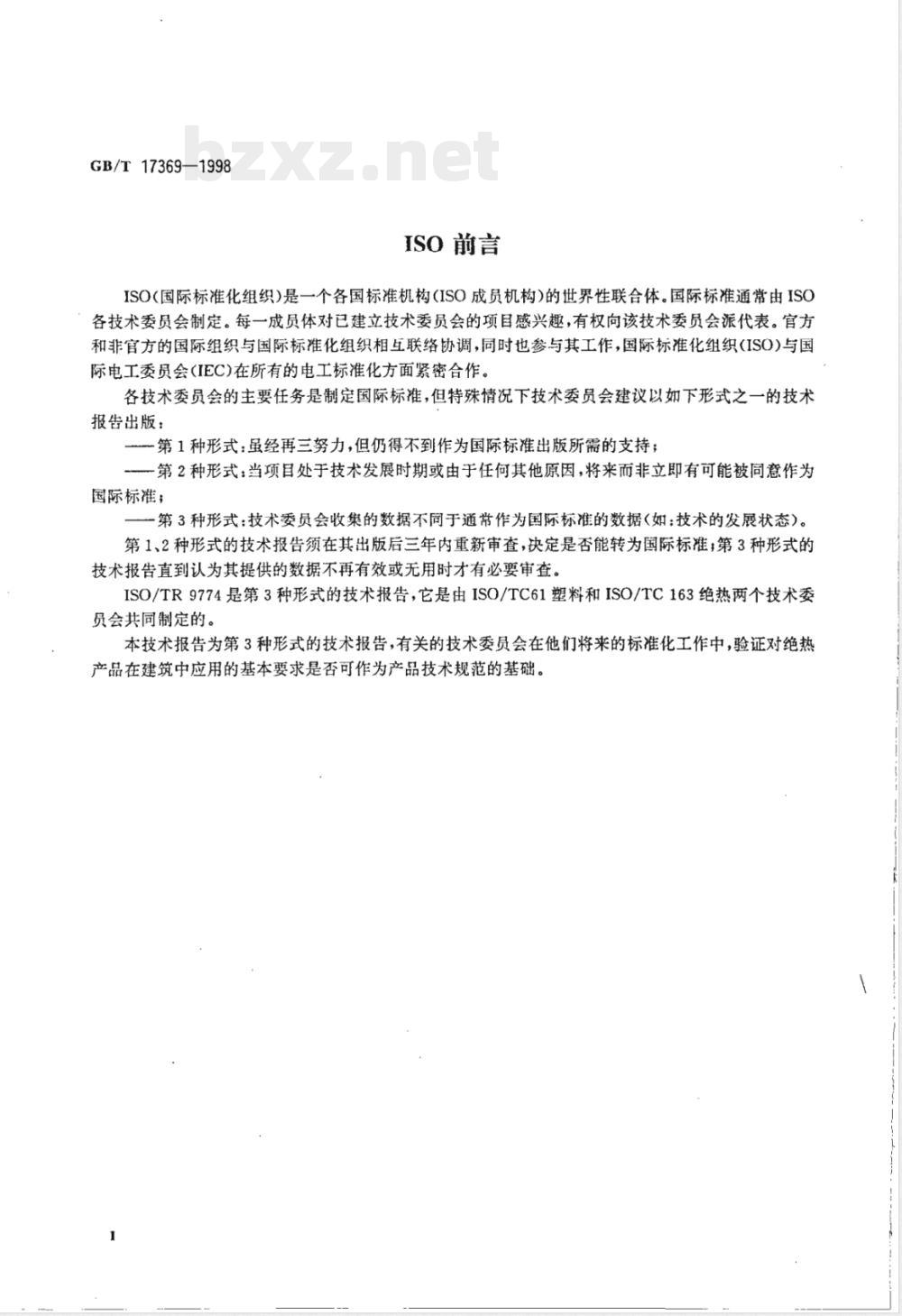

ISO前言
ISO(国际标准化组织)是一个各国标准机构(ISO成员机构)的世界性联合体。国际标准通常由ISO各技术委员会制定。每一成员体对已建立技术委员会的项目感兴趣，有权向该技术委员会派代表。官方和非官方的国际组织与国际标准化组织相互联络协调，同时也参与其工作，国际标准化组织(ISO)与国际电工委员会（IEC)在所有的电工标准化方面紧密合作。各技术委员会的主要任务是制定国际标准，但特殊情况下技术委员会建议以如下形式之一的技术报告出版：
第1种形式：虽经再三努力，但仍得不到作为国际标准出版所需的支持；一第2种形式：当项目处于技术发展时期或由于任何其他原因，将来而非立即有可能被同意作为国际标准；
第3种形式：技术委员会收集的数据不同于通常作为国际标准的数据（如：技术的发展状态）。第1、2种形式的技术报告须在其出版后三年内重新审查，决定是否能转为国际标准；第3种形式的技术报告直到认为其提供的数据不再有效或无用时才有必要审查。ISO/TR9774是第3种形式的技术报告，它是由ISO/TC61塑料和ISO/TC163绝热两个技术委员会共同制定的。www.bzxz.net
本技术报告为第3种形式的技术报告，有关的技术委员会在他们将来的标准化工作中，验证对绝热产品在建筑中应用的基本要求是否可作为产品技术规范的基础。1范围
中华人民共和国国家标准

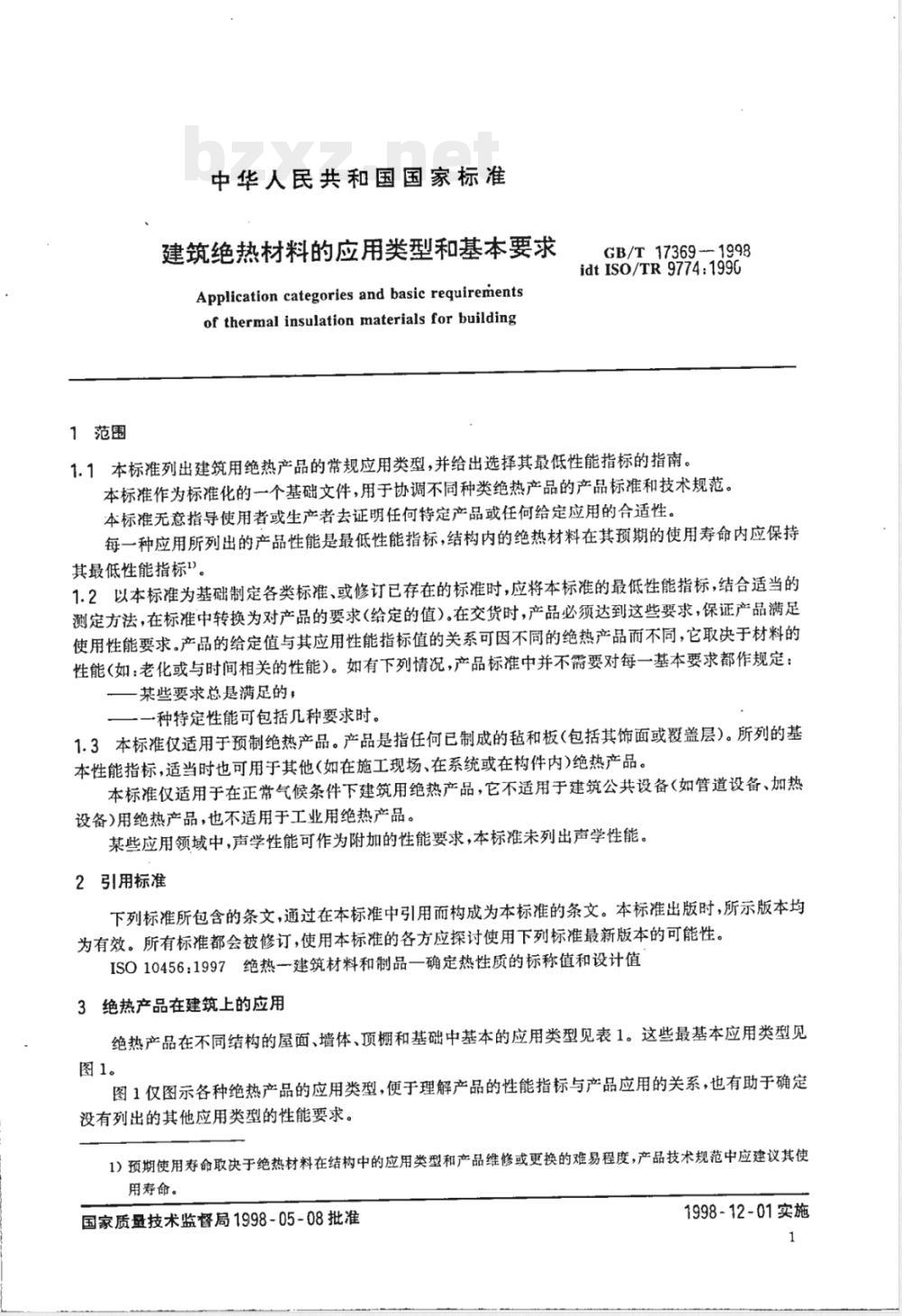

建筑绝热材料的应用类型和基本要求Application categories and basic requirementsof thermal insulation materials for buildingGB/T17369-1998
idtISO/TR9774:1990
1.1本标准列出建筑用绝热产品的常规应用类型，并给出选择其最低性能指标的指南。本标准作为标准化的一个基础文件，用于协调不同种类绝热产品的产品标准和技术规范。本标准无意指导使用者或生产者去证明任何特定产品或任何给定应用的合适性。每一种应用所列出的产品性能是最低性能指标，结构内的绝热材料在其预期的使用寿命内应保持其最低性能指标1\。
1.2以本标准为基础制定各类标准、或修订已存在的标准时，应将本标准的最低性能指标，结合适当的测定方法，在标准中转换为对产品的要求（给定的值）。在交货时，产品必须达到这些要求，保证产品满足使用性能要求。产品的给定值与其应用性能指标值的关系可因不同的绝热产品而不同，它取决于材料的性能（如：老化或与时间相关的性能）。如有下列情况，产品标准中并不需要对每一基本要求都作规定：某些要求总是满足的：
种特定性能可包括几种要求时。1.3本标准仅适用于预制绝热产品。产品是指任何已制成的毡和板（包括其饰面或覆盖层）。所列的基本性能指标，适当时也可用于其他(如在施工现场、在系统或在构件内)绝热产品。本标准仅适用于在正常气候条件下建筑用绝热产品，它不适用于建筑公共设备（如管道设备、加热设备)用绝热产品，也不适用于工业用绝热产品。某些应用领域中，声学性能可作为附加的性能要求，本标准未列出声学性能。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ISO10456：1997绝热一建筑材料和制品一确定热性质的标称值和设计值3绝热产品在建筑上的应用
绝热产品在不同结构的屋面、墙体、顶棚和基础中基本的应用类型见表1。这些最基本应用类型见图1。
图1仅图示各种绝热产品的应用类型，便于理解产品的性能指标与产品应用的关系，也有助于确定没有列出的其他应用类型的性能要求。1）预期使用寿命取决于绝热材料在结构中的应用类型和产品维修或更换的难易程度，产品技术规范中应建议其使用寿命。
国家质量技术监督局1998-05-08批准1998-12-01实施
坡屋面
平屋面
GB/T17369—1998

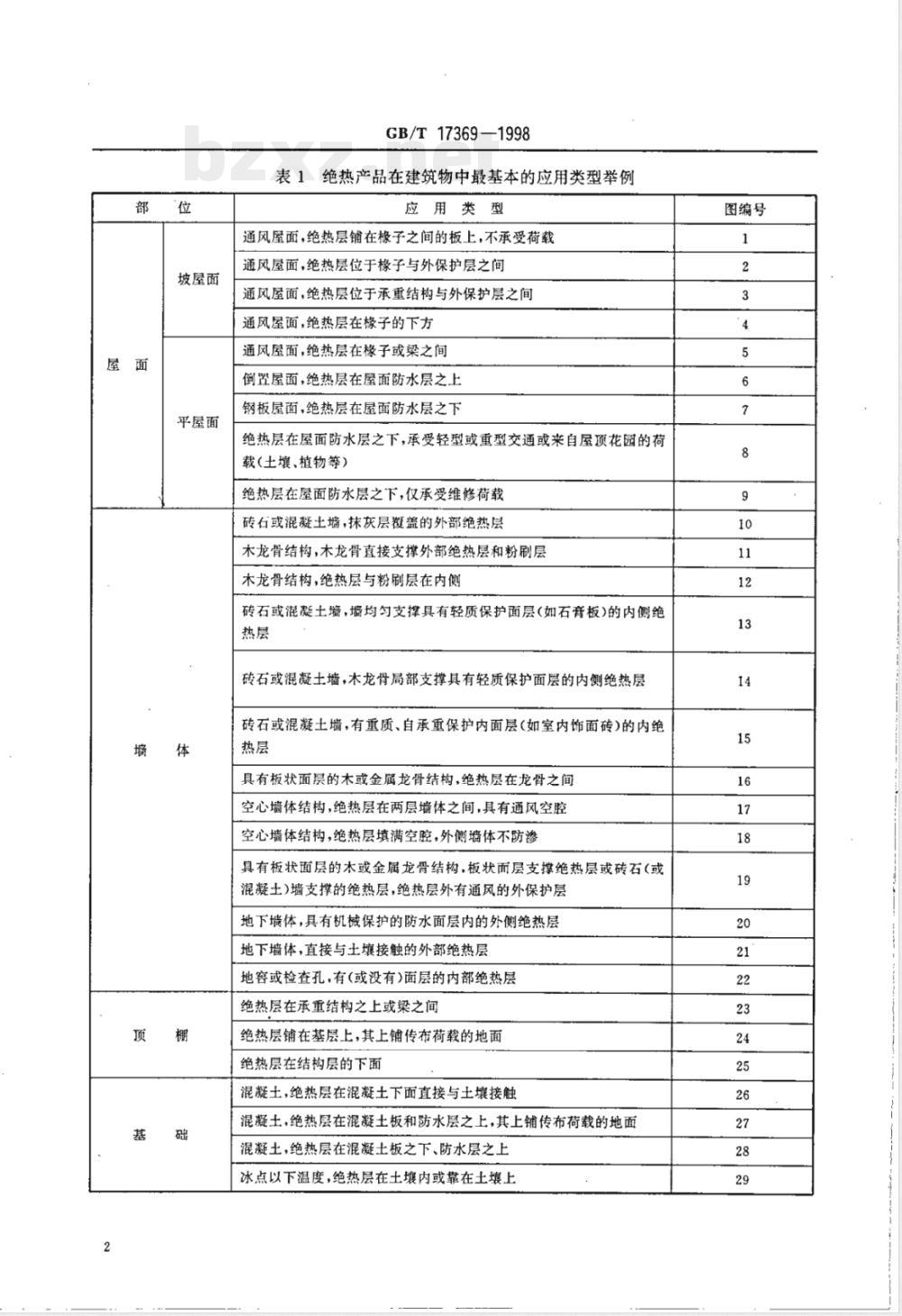

表1绝热产品在建筑物中最基本的应用类型举例应用类型
通风屋面，绝热层铺在橡子之间的板上，不承受荷载通风屋面，绝热层位于橡子与外保护层之间通风屋面，绝热层位于承重结构与外保护层之间通风屋面，绝热层在橡子的下方通风屋面，绝热层在橡子或梁之间倒置屋面，绝热层在屋面防水层之上钢板屋面，绝热层在屋面防水层之下绝热层在屋面防水层之下，承受轻型或重型交通或来自屋项花园的荷载（土壤、植物等）
绝热层在屋面防水层之下，仅承受维修荷载砖石或混凝土墙，抹灰层覆盖的外部绝热层木龙骨结构，木龙骨直接支撑外部绝热层和粉刷层木龙骨结构，绝热层与粉刷剧层在内侧砖石或混凝土，墙均匀支撑具有轻质保护面层(如石膏板)的内侧绝热层
砖石或混凝土墙，木龙骨局部支撑具有轻质保护面层的内侧绝热层砖石或混凝土墙，有重质、自承重保护内面层（如室内饰面砖）的内绝热层
具有板状面层的木或金属龙骨结构，绝热层在龙骨之间空心墙体结构，绝热层在两层墙体之间，具有通风空腔空心墙体结构，绝热层填满空腔，外侧墙体不防渗具有板状面层的木或金属龙骨结构，板状面层支撑绝热层或砖石（或混凝土)墙支撑的绝热层，绝热层外有通风的外保护层地下墙体，具有机械保护的防水面层内的外侧绝热层地下墙体，直接与土壤接触的外部绝热层地客或检查孔，有(或没有)面层的内部绝热层绝热层在承重结构之上或梁之间绝热层铺在基层上，其上铺传布荷载的地面绝热层在结构层的下面
混凝土，绝热层在混凝土下面直接与土壤接触混凝土，绝热层在混凝土板和防水层之上，其上铺传布荷载的地面混凝土，绝热层在混凝土板之下、防水层之上冰点以下温度，绝热层在土壤内或靠在土壤上图编号
GB/T17369—1998
1353535
(91）
273358
388988
(22)~(01)旦( *
GB/T17369—1998
图1为示意图，图中术画出或许需设置的隔汽层和阻气层。在受雨水、地下水影响或需防止水渗透的屋面或基础部位，仅表明防水层在绝热层中的位置。4建筑用绝热产品的要求
表2按产品的不同应用类型列出应考虑的性能指标。制定产品标准或技术规范时，应考虑这些性能。为保证绝热材料应用和耐久，表3解释了这些性能并建议了某些数值。表2a则列出了绝热材料在某些应用情况下必需的特殊性能指标，表2b列出了绝热材料在任何应用情况下必需的基本的性能。图1中没有列出在建筑上的其他应用情况。绝热产品的性能指标，可参照本标准确定。
用于图1中两种或多种应用类型的结构或构件上的绝热产品，所需的性能指标可由所有相关的要求性能指标综合确定。
某些绝热材料，除表中所列之外，为了使用时可靠，可要求更多的特性，如粘结剂、溶剂作用的稳定性或温度作用的稳定性。产品的技术规范应涉及这些附加性能。某些结构必需了解水蒸气渗透系数和空气渗透系数。产品技术规范中应述及水蒸气渗透系数和空气渗透系数的数值。
5应用分类
为简便起见，图1按相同性能要求，分类列出绝热产品的应用类型。绝热材料标准或技术规范的任务是确定应用的类型及哪一种应用形式。GB/T 17369—1998
（Y）
用情况
0.06+~0.0-
2.09+~2.0%-解
9-1998
GB/T17369
使用情况
压缩性心
P.06+~0.0+-
GB/T17369—1998
表2b在任何使用类型中绝热产品必需的基本性能热阻R或导热系数入
使用温度
形状及尺寸稳定性
施工性能
对健康和安全的影响
防火性能
生物侵袭性能
与其他材料的相容性
通常-40℃~+60℃
在温度作用下
在湿度作用下
表3表2(2a、2b)中所列性能指标的建议值性
热阻R或导热系数入
使用温度
(表面温度）
形状及尺寸
稳定性
常规-40℃～+60℃
高要求时-40℃～+90℃
在温度作用下
在湿度作用下
在温、湿度共同作用下
无荷或无压力作用
使用荷载以外的均布荷载压
缩作用
仅考虑维修
轻型交通（人）
重型交通
考虑风荷载时的横向抗拉强度
考虑风荷载时的抗折强度
性能指标\
应申报在10℃或23℃（热带地区时40℃)时R或入的设计值。产品在给定的使用条件下、在预期使用寿命内应始终满足该值。技术规范中要求的数值应考虑老化、含湿等引起的任何可预见的变化（见附录A和[SO10456）在给定的温度范围内，绝热材料应能按预期方式正常使用形状及尺寸稳定性，
即限制不可逆的形
状及尺寸变化，不损
伤产品使用时的适
在一40℃至使用温度的上限之间在20℃时，相对湿度在30%～
90%之间
在20℃、相对湿度30%和60℃、相对湿度90%之间
在长期均布荷载为30kN/m2作用下有限的变形在长期均布荷载即2kN/m2作用下有限的变形，在使用温度范围内，具有屋面保护层的产品在短期集中荷载即1kN/(10×10）cm2作用下变形小于2mm在使用温度范围内，长期均布荷载和活荷载4kN/m2作用下有限的变形
在使用温度范围内，长期均布荷载和活荷载8kN/m2作用下有限的变形
在使用温度范围内，长期均布荷载和活荷载20kN/m2作用下有限的变形
应有足够的横向抗拉强度(粘结强度)和抗折强度，以承受相应于建筑物高度和位置的风荷载(如20m高建筑物时为2.5kN/m*)
抗剪强度
施工性能
考虑上人荷载的抗弯强度
对健康和安全的影响
防火性能
生物侵袭性能
与其他材料的相容性
GB/T17369—1998
表3(完）
性能指标1)
能承受30mm厚保护层等长期荷载（剪切荷载约0.6kN/m)
足够的强度，承受运输和使用过程中所有的受力状态，如抗拉强度至少大于产品重量的两倍或抗折强度能承受两倍的板的重量；
产品应可修整形状，可用普通工具安装到通常的结构物上
抗弯强度应足以承受施工及维修时1kN的人员荷载按照常规方法使用及采取预防措施；在建筑物上应用期间，如果有应满足国家规范材料应满足国家消防规范的要求产品不应因霉菌生长产生局部篝变，不支持昆虫及鸟兽生存
绝热产品应和与其接触的其他建筑材料相容注：某些情况要求水蒸气渗透性能，应给出其值的范围（无上限及下限的限制）。1）性能指标转化为产品标准见1.2。
