【国家标准(GB)】 光纤光缆接头 第1部分:总规范 构件和配件

GB/T 16529--1996

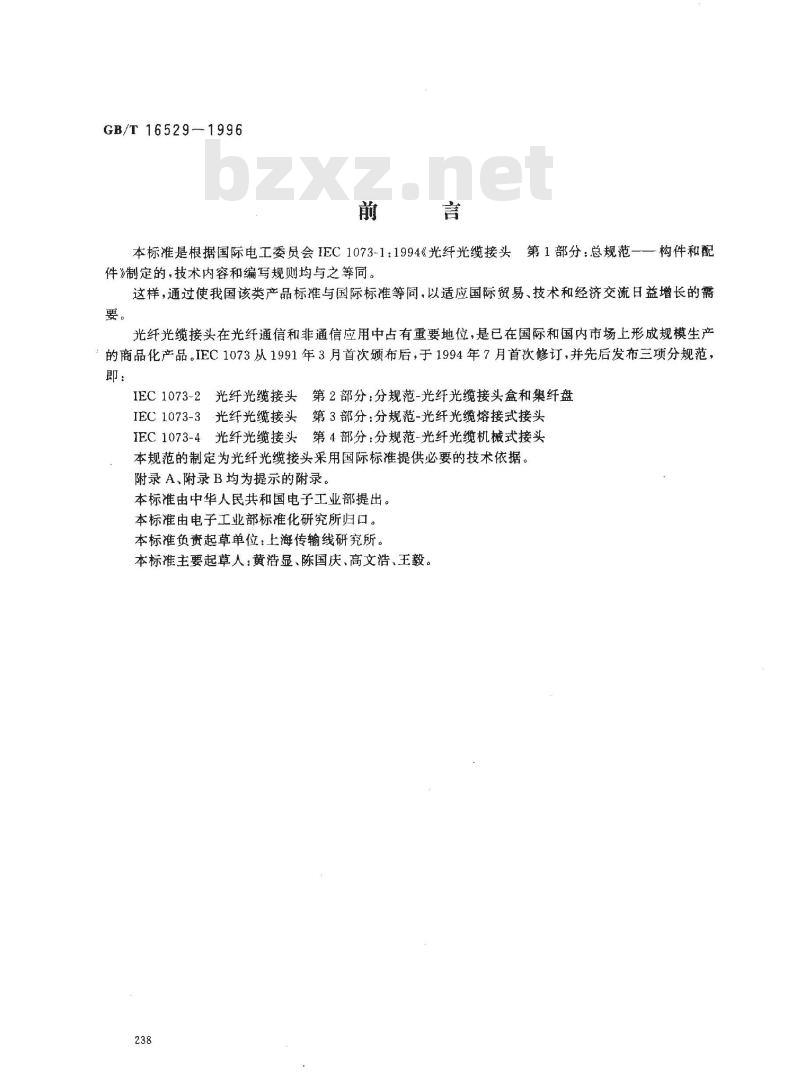

本标准是根据国际电工委员会IEC1073-1：1994《光纤光缆接头第1部分：总规范一一构件和配件》制定的，技术内容和编写规则均与之等同。这样，通过使我国该类产品标准与国际标准等同，以适应国际贸易、技术和经济交流日益增长的需要。
光纤光缆接头在光纤通信和非通信应用中占有重要地位，是已在国际和国内市场上形成规模生产的商品化产品。IEC1073从1991年3月首次颁布后，于1994年7月首次修订，并先后发布三项分规范，即：
IEC1073-2光纤光缆接头第2部分：分规范-光纤光缆接头盒和集纤盘IEC1073-3光纤光缆接头第3部分：分规范-光纤光缆熔接式接头IEC1073-4光纤光缆接头第4部分：分规范-光纤光缆机械式接头本规范的制定为光纤光缆接头采用国际标准提供必要的技术依据。附录A、附录B均为提示的附录。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准负责起草单位：上海传输线研究所。本标准主要起草人：黄浩显、陈国庆、高文浩、王毅。238
GB/T 16529
—1996

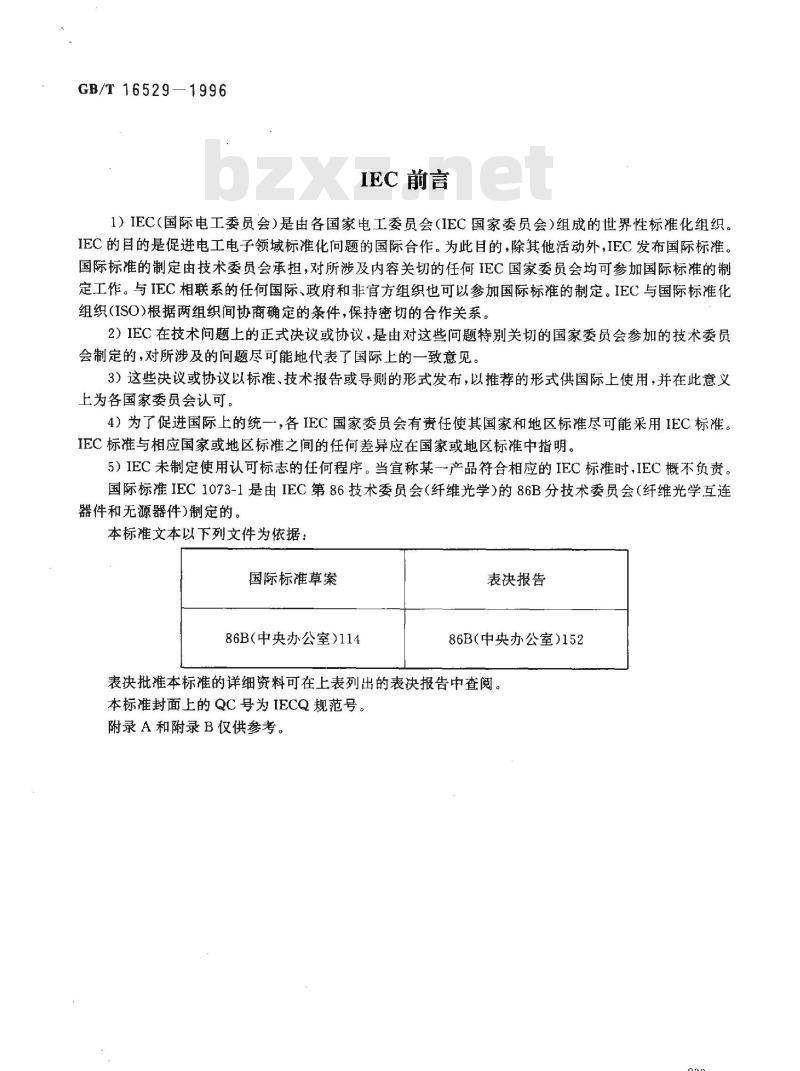

IEC前言
1）IEC（国际电工委员会）是由各国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的目的是促进电工电子领域标准化问题的国际合作。为此目的，除其他活动外，IEC发布国际标准。国际标准的制定由技术委员会承担，对所涉及内容关切的任何IEC国家委员会均可参加国际标准的制定工作。与IEC相联系的任何国际、政府和非官方组织也可以参加国际标准的制定。IEC与国际标准化组织(ISO)根据两组织间协商确定的条件，保持密切的合作关系。2）IEC在技术问题上的正式决议或协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。3）这些决议或协议以标准、技术报告或导则的形式发布，以推荐的形式供国际上使用，并在此意义上为各国家委员会认可。
4）为了促进国际上的统一，各IEC国家委员会有责任使其国家和地区标准尽可能采用IEC标准。IEC 标准与相应国家或地区标准之间的任何差异应在国家或地区标准中指明。5）IEC未制定使用认可标志的任何程序。当宣称某一产品符合相应的IEC标谁时，IEC概不负责。国际标准IEC1073-1是由IEC第86技术委员会（纤维光学）的86B分技术委员会（纤维光学互连器件和无源器件)制定的。
本标准文本以下列文件为依据：国际标准草案
86B（中央办公室）114
表决报告
86B（中央办公室）152
表决批准本标准的详细资料可在上表列出的表决报告中查阅。本标准封面上的QC号为IECQ规范号。附录 A和附录 B仅供参考。
GB/T16529-1996

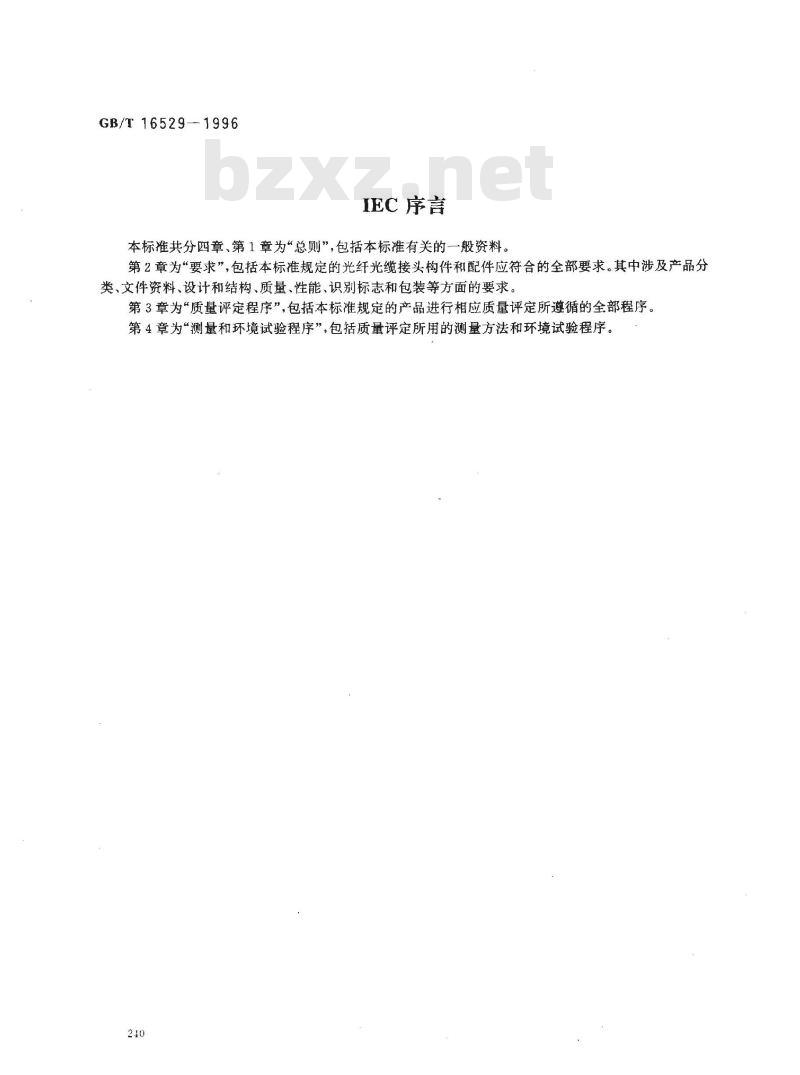

IEC序言
本标推共分四章、第1章为“总则”，包括本标准有关的一般资料。第2章为“要求”，包括本标准规定的光纤光缆接头构件和配件应符合的全部要求。其中涉及产品分类、文件资料、设计和结构、质量、性能、识别标志和包装等方面的要求。第3章为“质量评定程序”，包括本标准规定的产品进行相应质量评定所遵循的全部程序。第4章为“测量和环境试验程序”，包括质量评定所用的测量方法和环境试验程序。240

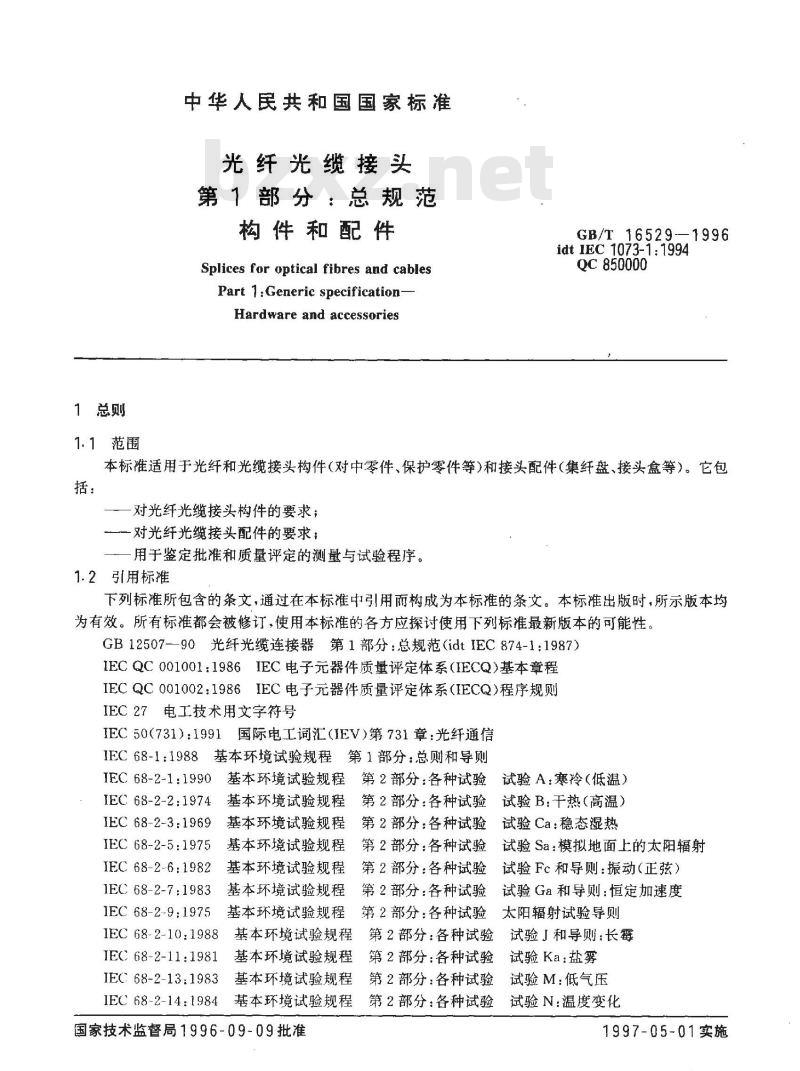

1　总则
1.1范围　
中华人民共和国国家标准
光纤光缆接头
第1部分：总规范
构件和配件
Splices for optical fibres and cablesPart 1:Generic specification-Hardware and accessories
GB/T 16529—1996
idt 1EC 1073-1: 1994
QC850000
本标准适用于光纤和光缆接头构件（对中零件、保护零件等）和接头配件（集纤盘、接头盒等）。它包括：
一对光纤光缆接头构件的要求；一一对光纤光缆接头配件的要求；用于鉴定批准和质量评定的测量与试验程序。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB12507-90光纤光缆连接器第1部分：总规范（idtIEC874-1：1987）IECQC001001：1986IEC电子元器件质量评定体系（IECQ）基本章程IECQC001002：1986IEC电子元器件质量评定体系（IECQ）程序规则IEC27电工技术用文字符号
IEC50（731）：1991国际电工词汇（IEV）第731章：光纤通信IEC68-1：1988基本环境试验规程第1部分：总则和导则IEC 68-2-1:1990
基本环境试验规程第2部分：各种试验试验A：寒冷（低温）IEC 68-2-2:1974
IEC 68-2-3:1969
IEC 68-2-5:1975
IEC 68-2-6:1982
IEC 68-2-7:1983
IEC 68-2-9:1975
IEC 68- 2-10:1988
IEC 68-2-11:1981
基本环境试验规程
基本环境试验规程
基本环境试验规程
基本环境试验规程
基本环境试验规程
基本环境试验规程
基本环境试验规程
基本环境试验规程
IEC 68-2-13:1983
基本环境试验规程
IEC 68-2-14:1984
基本环境试验规程
国家技术监督局1996-09-09批准第2部分：各种试验试验B：干热(高温）第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
试验Ca：稳态湿热
试验Sa：模拟地面上的太阳辐射试验Fc和导则：振动（正弦）
试验Ga和导则：恒定加速度
太阳辐射试验导则
试验了和导则：长霉
试验Ka：盐雾
试验M：低气压
试验N：温度变化
1997-05-01实施
GB/T 16529--1996

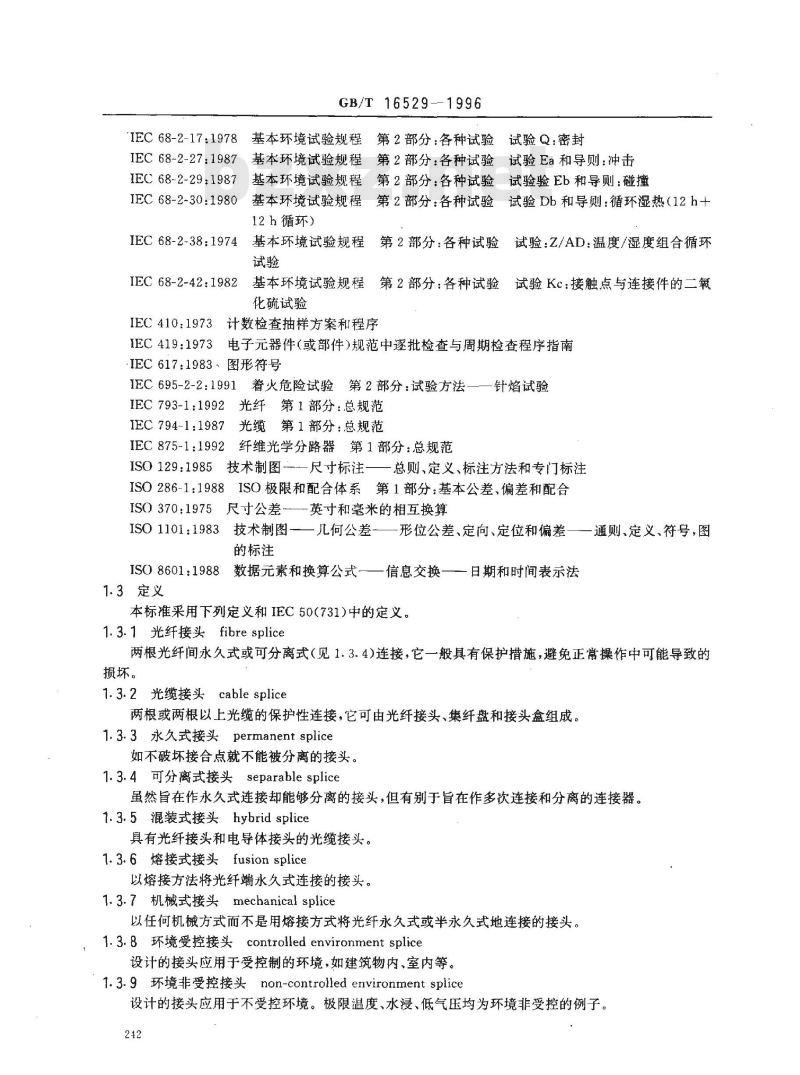

IEC 68-2-17:1978
基本环境试验规程
IEC 68-2-27:1987
IEC 68-2-29:1987
基本环境试验规程
基本环境试验规程
IEC 68-2-30:1980
基本环境试验规程
12 h循环）
IEC 68-2-38:1974
基本环境试验规程
IEC 68-2-42:1982
基本环境试验规程
化硫试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
第2部分：各种试验
试验Q：密封
试验Ea和导则：冲击
试验验Eb和导则：碰撞
试验Db和导则：循环湿热（12h+第2部分：各种试验试验：Z/AD：温度/湿度组合循环第2部分：各种试验试验Kc：接触点与连接件的二氧IEC410:1973计数检查抽样方案和程序IEC419：1973电子元器件（或部件）规范中逐批检查与周期检查程序指南·IEC617:1983、图形符号
IEC 695-2-2:1991
着火危险试验第2部分：试验方法光纤第1部分：总规范
IEC 793-1:1992
IEC 794-1:1987
光缆第1部分：总规范
IEC875-1:1992纤维光学分路器第1部分：总规范针焰试验
ISO 129:1985
技术制图尺寸标注—总则、定义、标注方法和专门标注ISO286-1：1988ISO极限和配合体系第1部分：基本公差、偏差和配合ISO370：1975尺寸公差～—英寸和毫米的相互换算ISO1101：1983技术制图——几何公差—形位公差、定向、定位和偏差的标注
ISO 8601:1988
1.3定义
数据元素和换算公式——信息交换—日期和时间表示法本标准采用下列定义和IEC50(731)中的定义。1.3.1光纤接头fibre splice
通则、定义、符号，图
两根光纤间永久式或可分离式（见1.3.4)连接，它一般具有保护措施，避免正常操作中可能导致的损坏。
1.3.2光缆接头cable splice
两根或两根以上光缆的保护性连接，它可由光纤接头、集纤盘和接头盒组成。1.3.3永久式接头permanent splice如不破坏接合点就不能被分离的接头。1.3.4可分离式接头separablesplice虽然旨在作永久式连接却能够分离的接头，但有别于旨在作多次连接和分离的连接器。1.3.5混装式接头hybrid splice具有光纤接头和电导体接头的光缆接头。1.3.6熔接式接头fusion splice以熔接方法将光纤端永久式连接的接头。1.3.7机械式接头mechanical splice以任何机械方式而不是用熔接方式将光纤永久式或半永久式地连接的接头。1.3.8环境受控接头controlled environment splice设计的接头应用于受控制的环境，如建筑物内、室内等。1.3.9环境非受控接头non-controlledenvironmentsplice设计的接头应用于不受控环境。极限温度、水浸、低气压均为环境非受控的例子。242
1.3.10接头构件splicehardware光纤接头的任何单独的零件。
GB/T16529—1996
1.3.11互换接头interchangeablesplicesets具有相同的安装几何尺寸和性能要求的接头被认为是可互换的接头。1.3.12　分门类sub-family
在分规范中规定的光纤光缆接头技术或配件的范围1.3.13阻档层密封barrier seal为防止潮气或气体进入光纤光缆接头而采用的方法或机构。1.3.14接头固定件spliceholder用以存贮若干个光纤接头的器具，它可以是接头集纤盘的组成部分。1.3.15接头集纤盘splice organizer用以收容和有序安放接头固定件及保护光纤接头和（或)接头工艺要求的余长光纤的器具。它保护光纤和光纤接头免受机械损坏，以规则的方式控制光纤的最小允许弯曲半径并使光纤处于不受应力的存贮状态。接头集纤盘置于接头盒之内。1. 3.16接头盒splice closure
保护光纤接头和接头集纤盘使其免受外部机械和环境作用的配件。1.3.17基本试验primary test
以受控方式进行的温度、湿度、冲击和振动等环境试验。2要求
本章和有关分规范规定了本标准包括的光纤光缆接头构件和配件的要求。2.1分类
光纤光缆接头构件和配件应按下列类别进行分类；随着接头技术的发展，可能改变或增加若干项目。
—类型；
一品种；
一规格；
-配置；
-气候类别；
一评定水平。
2.1.1类型
光纤光缆接头构件和配件应按下列项目加以规定：类型名称
例如：转动接头；
TK(干线)接头盒；
UC(通用）接头盒。
接头配件种类：
例如：机械式接头；
熔接式接头构件；
集纤盘；
接头盒。
例如：永久式接头；
2.1.2品种
可分离式接头；
GB/T 16529-1996
带有接头固定件的集纤盘；
不带接头固定件的集纤盘。
光纤光缆接头构件和配件的品种应按下列项目加以规定，这些项目根据接头构件或配件的种类不同可有变化。
2.1.2.1机械式接头
光纤种类（按照IEC793-1）
接头方法
例如：V形槽式；
套管式；
精密棒式；
粘结式；
夹持式。
对中方法
例如：包层（外表面、包层轴线定位）；纤芯定位（传输功率，目检)；
自对中；
第二基准表面（例如，套筒）。一同时制作接头的光纤数
例如：单纤；
多纤（说明最多纤数）。
折射率匹配
例如：匹配胶；
匹配液；
处理的树酯；
无匹配材料。
一光纤被覆层去除
例如：要求去除；
不要求去除。
2.1.2.2熔接式接头
一光纤种类（按照IEC793-1）
同时制作接头的光纤数
例如：单纤：
多纤(说明最多纤数）。
接头保护
例如：胶；
液体；
处理的树酯；
注塑；
收缩管；
护架结构。
2.1.2.3集纤盘
光纤或光缆类型
例如：松包单根光纤；
松包多根光纤；
光纤带；
具有特种被覆层的光纤。
2.1.2.4接头盒
密封种类
例如：机械式；
收缩式。
保护种类
例如：填充式；
充气加压式。
材料种类
例如：金属；
塑料。
2.1.3规格
GB/T16529—1996
接头构件和配件规格应规定其附加的特点：例如：采用的光纤附加尺寸；
安装或固定点；
接头盒中的光缆数、光纤数或集纤盘数；一个集纤盘内的接头或接头固定件数。2.1.4配置
光纤光缆接头构件和配件配置应规定产品交货的形式。例如：工具配置；
接头构件配置；
集纤盘和接头固定件配置，
接头盒与集纤盘的配置。
2.1.5气候类别
光纤光缆接头和配件应按照气候类别加以分类。该类别规定了器件所适用的寒冷、干热和湿热气候试验条件。器件至少应承受寒冷（见4.5.11）、干热（见4.5.12)和稳态湿热（见4.5.13)环境试验。采用以斜线隔开的三组数字序列标明气候类别，这三组数字分别对应于器件应承受的寒冷温度、干热温度及暴露于稳态湿热中的天数，如下所示：第1组数字：2位数字代表寒冷试验采用的最低环境温度；第2组数字：3位数字代表干热试验采用的最高环境温度；当要求的温度仅为2位数字时，其前应加数字“0”以组成3位数字。第3组数字：2位数字代表稳态湿热试验(Ca）天数。当要求的持续天数仅为1位数字时，其前应加数字“0”以组成2位数字。例如：
55/125/21
— 55℃
125℃-
稳态湿热21d+
可规定的优先值如下表所示：
2.1.6评定水平
165291996
湿热持续时间
评定水平规定了A组和B组检查的检验水平、合格质量水平（AQL)和C组、D组检验的周期。分规范应规定一个或一个以上的评定水平，每一评定水平应以一个大写字母命名。优先评定水平如下：
评定水平A
一A组检验：检查水平Ⅱ，AQL=4%；一B组检验：检查水平I，AQL=4%；一C组检验：周期为24个月；
-D组检验：周期为48个月。
评定水平B
A组检验：检查水平I，AQL=1%；-B组检验：检查水平1，AQL=1%；—C组检验：周期为18个月：
D组检验：周期为36个月。
评定水平C
A组检验：检查水平I，AQL=0.4%；-B组检验：检查水平I，AQL=0.4%：C组检验：周期为12个月；
D组检验：周期为24个月。
在详细规范中可以增加其他可能的评定水平(不同于分规范中规定的评定水平）。在这种情况下应采用大写字母X。2.2文件
2.2.1符号
凡有可能时，图形和文字符号应从IEC27和IEC617中选择。2.2.2规范体系
本标准是四层IEC规范体系的一部分，所属规范应由分规范（含空白详细规范)和详细规范组成。规范体系见表1。
2.2.2.1分规范
分规范应规定接头构件和配件的分门类（见1.3.12）。分门类的举例有机械式接头，熔接式接头构件，接头盒和接头集纤盘。分规范至少应包括下列内容：类型（见2.1.1)；
质量评定程序（见第3章）；
一个或多个空白详细规范。
规范层次
基础标准
总规范
分规范
空白详细规范
详细规范
每个空白详细规范应包括：
GB/T16529-1996
表1四层IEC规范结构
所含内容举例
评定体系规则
检验规则
环境试验方法
抽样方案
识别规则
标志标难
尺寸标准
术语标准
」符号标推
优先数系
SI单位
专用术语
专用符号
专用单位
优先值
质量评定程序
试验与测量方法
附加术语
附加试验方法
选择的试验
下列优先值
—特性
一标称值
——试验严酷度
——尺寸
鉴定批准和(或)能力批准
一致性试验~
【检验要求
～览表
对类型编号的通用内容
特定值
专用内容
完整的质量
一最少规定的试验一览表和性能要求；一个或一个以上的评定水平；
致性试验———览表
一填写详细规范中要求内容的优先格式和说明。适用于
二个或多个元器件门类
元器件门类
元器件分门类
具有通用的试验一
特定类型器件
览表的类型组
每个空白详细规范应限于：
一个品种（2.1.2）；
GB/T 16529--1996
几个结构类似的规格（见2.1.3和3.2）。2.2.2.2空白详细规范
空白详细规范本身不是一个规范层次，它是分规范的一部分。分规范可含有-一个以上的空白详细规范。
2.2.2.3详细规范
详细规范至少应规定下列内容：类型（见2.1.1）；
品种（见2.1.2)；
规格（见2.1.3）；
配置（见2.1.4）；
.气候类别（见2.1.5）；
—评定水平(见2.1.6)；
一尺寸和公差极限（见2.2.3）；一鉴定程序方法（见3.3）；
每～一规格的零件识别号（见2.6.1）一试验程序要求的全部参照器件（见2.2.4.2)和量规（见2.2.4.3)所必须具有的图、尺寸和性能判据，
性能要求（见2.5）。
在分规范和详细规范中给出的图和尺寸既不限制结构细节，也不作为制造图纸使用。2.2.3.1投影体系
本标准包括的文件中的图应采用第一角或第三角投影。在同一文件中的全部图纸应采用相同的投影体系，并且应说明图中采用的投影体系。2.2.3.2尺寸体系1
应按照ISO129、ISO286-1和ISO1101给出全部尺寸。在分规范、详细规范中应采用公制，尺寸及其公差均应以毫米值给出。在特殊情况下要求详细规范注出英寸值时，英寸值应注在相应毫米值后的括号内并说明原始尺寸体系为公制单位，但分规范中不能采用。单位制间的换算应按照IS0370的规定。需换算尺寸时应在详细规范中增加下列注释：“以in为单位的尺寸值由以mm为单位的尺寸值换算而来。虽无必要严格按照ISO370换算，但在准确度上相对于原始尺寸是可接受的”。
尺寸值应不多于五位有效数。
2.2.4测量
2.2.4.1测量方法
当尺寸总公差范围为0.01mm(0.0004in)或0.01mm以下时，所采用的尺寸测量方法应在有关规范中规定（见附录A）。
2.2.4.2参照器件
如有要求，应在有关规范中规定参照器件。2.2.4.3量规
采用说明：
1］根据国家统一实行计量单位的法规，本条相对于国际标准有适当修改。248
GB/T16529—1996免费标准bzxz.net
如有要求，应在有关规范中规定量规。2.2.5试验资料单
按照详细规范进行的每项试验均应拟制试验资料单。在鉴定报告（见3.3.7)和周期检验报告（见3.4.2.5)中应含有该资料单。
资料单至少应包括下列内容：
试验名称、日期；
—一试样说明。试样说明中还应包括规格识别号（见2.6.1)；一采用的试验设备和最近的校验日期；一全部测量数值及有关观测结果；一提供失效分析跟踪资料足够的详细文件（见3.3.6和3.4.2.4）。2.2.6使用说明
制造厂应给出使用说明，其中应包括：-装配说明；
一如必要，附加内容。
2.2.7安全事宜
从未加盖帽或未端接的光纤输出端口可能出射具有潜在危害的光辐射。不要求接头制造厂在接头上作出这样的标志，但在制造厂提供的资料中应获得足够的信息告诫系统设计师或其他有关人员留心这一-潜在危害，并指出必要的安全操作事项在有关规范中应包括下列文字：“警告：
当处置直径很小的光纤时应注意避免穿刺皮肤，特别是眼部。当光纤传输功率时，不应直接町着光纤末端和未端接的器件端口，除非预先已保证光输出为安全能力水平”。2.3设计和结构
设计和结构应满足详细规范各项要求。2.3.1金属
在接头结构、接头构件、接头配件中采用的全部金属应为防腐蚀类型材料，或应经适当的镀涂。2.3.2非金属
当要求不可燃性材料时，在有关规范中应规定相应要求，并应参照标准IEC695-2-2。2.4质量
应采用第3章质量评定程序控制接头构件和配件的质量。如适用，对质量评定应采用第4章的测量与试验程序。
2.5性能
接头构件和附件应符合详细规范中规定的性能要求。2.6识别和标志
当详细规范要求时应对器件、辅助构件和包装加以永久和清晰的识别和标志。2.6.1规格识别号
应以规格识别号命名详细规范中的每一规格。规格号应包括详细规范号，接着加短线和四位数字和表征评定水平的一个字母。四位数字中的首位应为详细规范包括的每一器件类型顺序命名号。其余三位数字应为该器件每一规格的顺序命名号。举例：
