【国家标准(GB)】 压敏电阻器用氧化锌陶瓷材料

GB/T165281996

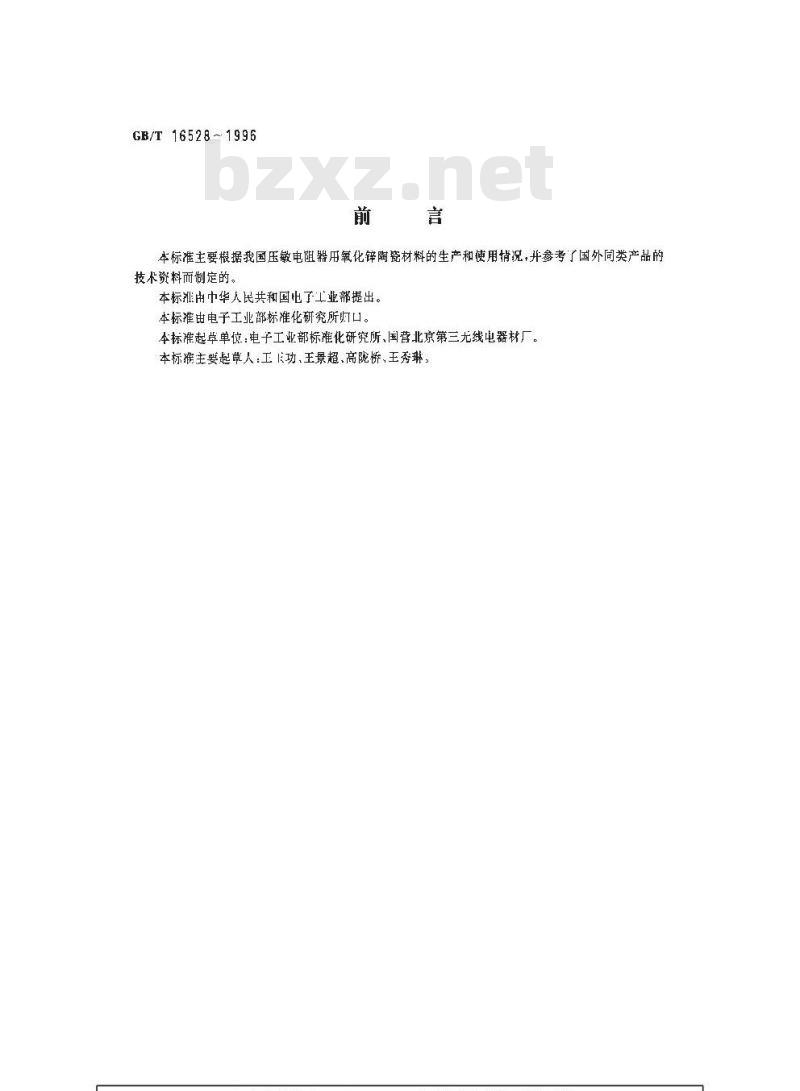

本标准主要根据我国压敏电阻器用氧化锌陶瓷材料的生产和使用情况，并参考了国外同类产品的技术资料而制定的。
本标雅由中华人民共和国也了工业部提出。本标准由电子工业部标准化研究所灯口。本标准起草单位：电子工业部标准化研究所、国营北京第三尤线电器材厂。本标推主起草人：工正功、王景超、高陇桥、王秀琳1范围

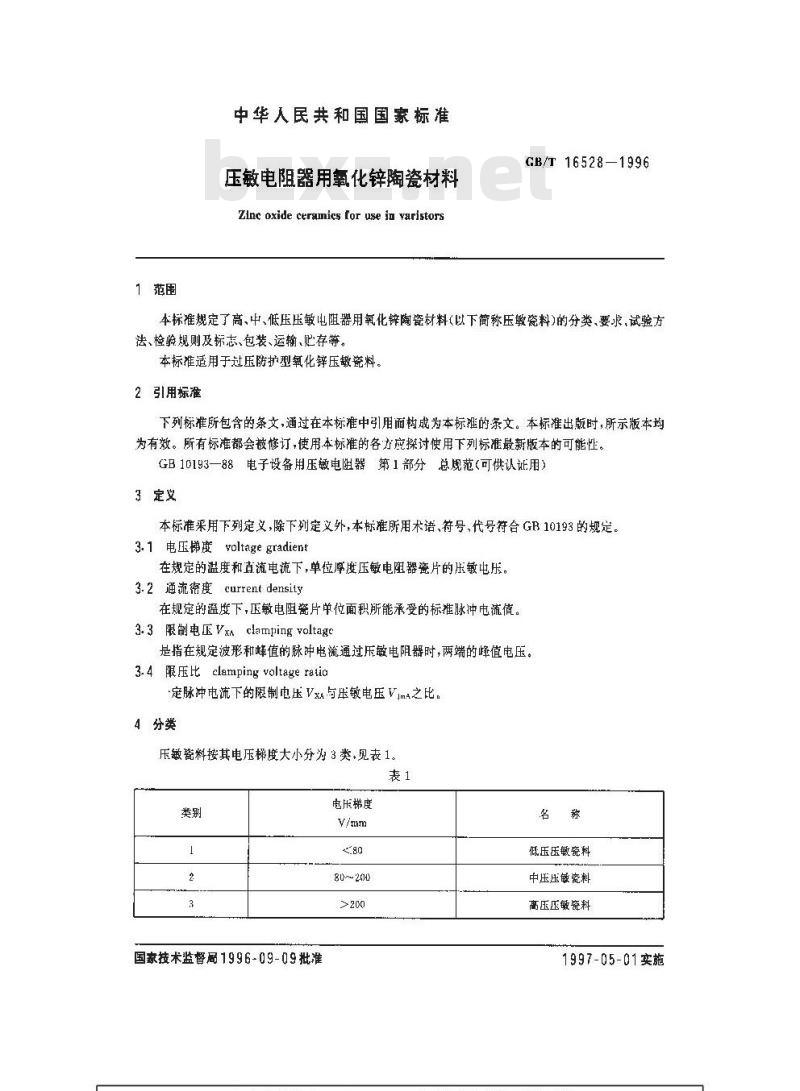

中华人民共和国国家标准
压敏电阻器用氧化锌陶瓷材料
Zinc oxide ceramics for use in varistorsGB/T 16528—1996
本标准规定了高、中、低压压敏电阻器用氧化锌陶瓷材料(以下简称压敏瓷料)的分类、要求、试验方法、检验规则及标志、包装、运输、贮存等、本标准适用于过压防护型氧化锌压敏瓷料。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB10193一88：电子设备用压缴电阻器第1部分总规范（可供认证用）3定义
本标准采用下列定义，除下列定义外，本标准所用术语、符号、代号符合GB10193的规定。3.1电压梯度voltagegradient
在规定的温度和直流电流下，单位厚度压敏电阻器瓷片的压敏电压。3.2通流密度currentdensity
在规定的温度下，压敏电阻瓷片单位面积所能承受的标准脉冲电流值。3.3限制电压Vxaclampingvoltagc是指在规定波形和峰值的脉冲电流通过压敏电阻器时，两端的峰值电压。3.4 限压比 clamping voltage ratio定脉冲电流下的限制电压VxA与压敏电压VIm4之比。4分类
压敏瓷料按其电压梯度大小分为3类，见表1。表1
国家按术监督局1996-09-09批准电压梯度
低压压敏瓷料
中压压敏瓷料
高压压敏瓷料
1997-05-01实施

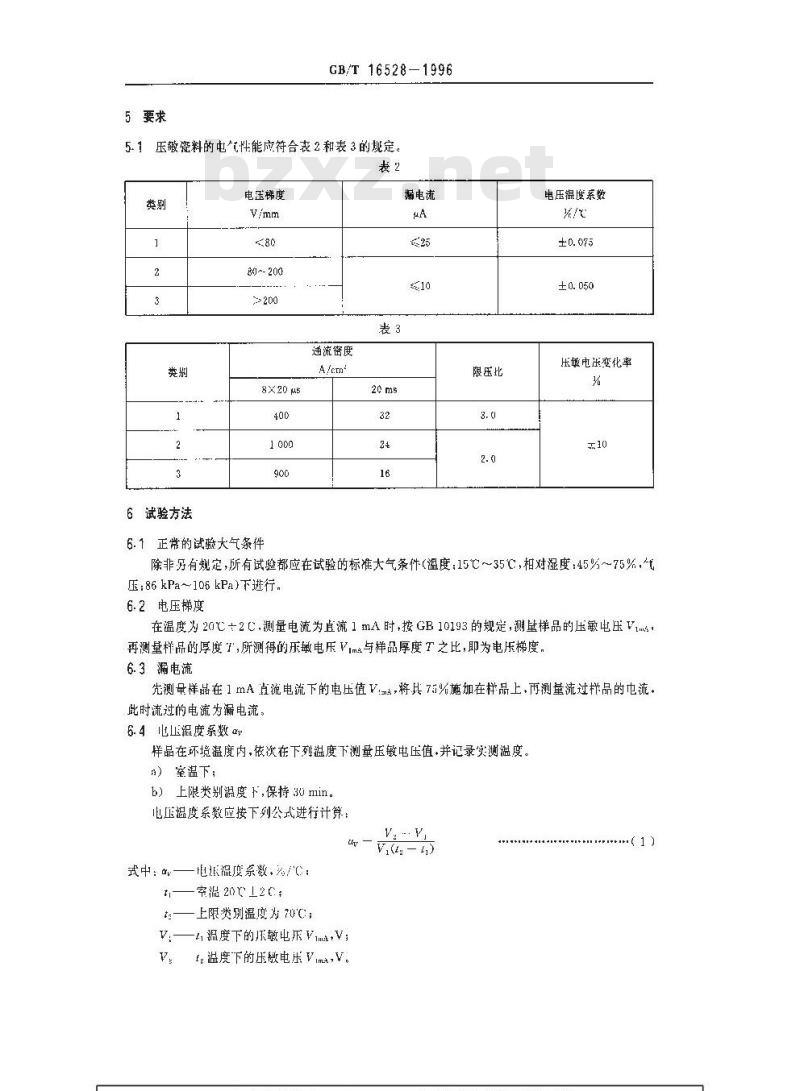

5要求
GB/T 16528-1996
压敏瓷料的电气性能应符合表2和表3的规定。51
6试验方法
电压梯度
80--200
8X20μs
6.1正常的试验大气条件
通流密度
漏电流
限压比
电压温度系数
压敏电压变化率
除非另有规定，所有试验都应在试验的标准大气条件（温度：15℃～35℃,相对湿度：45%～75%，压：86kPa~106kPa）下进行
6.2电压梯度
在温度为20℃+2C.测量电流为直流1mA时，按GB10193的规定，测样品的压敏电压V再测量样品的厚度了,所测得的乐敏电压Vm与样品厚度T之比,即为电压梯度，6.3漏电流
先测量样品在1mA直流电流下的电压值Vma，将其75%施加在样品上，再测量流过样品的电流。此时流过的电流为漏电流，
6.4电压温度系数av
样品在环境温度内，依次在下列温度下测量压敏电压值.并记录实测温度。a）窑温下；
b）上限类别温度下，保持30 min。也压温度系数应接下列公式进行计算：V..
V(tg - t,)
电抵温度系数，%/C
戏中：
t——室温2012C：
t—上限类别温度为70℃：
V:——i温度下的乐敏电压 Vima,V;f温度下的压敏电压Vm,V。
.（1)

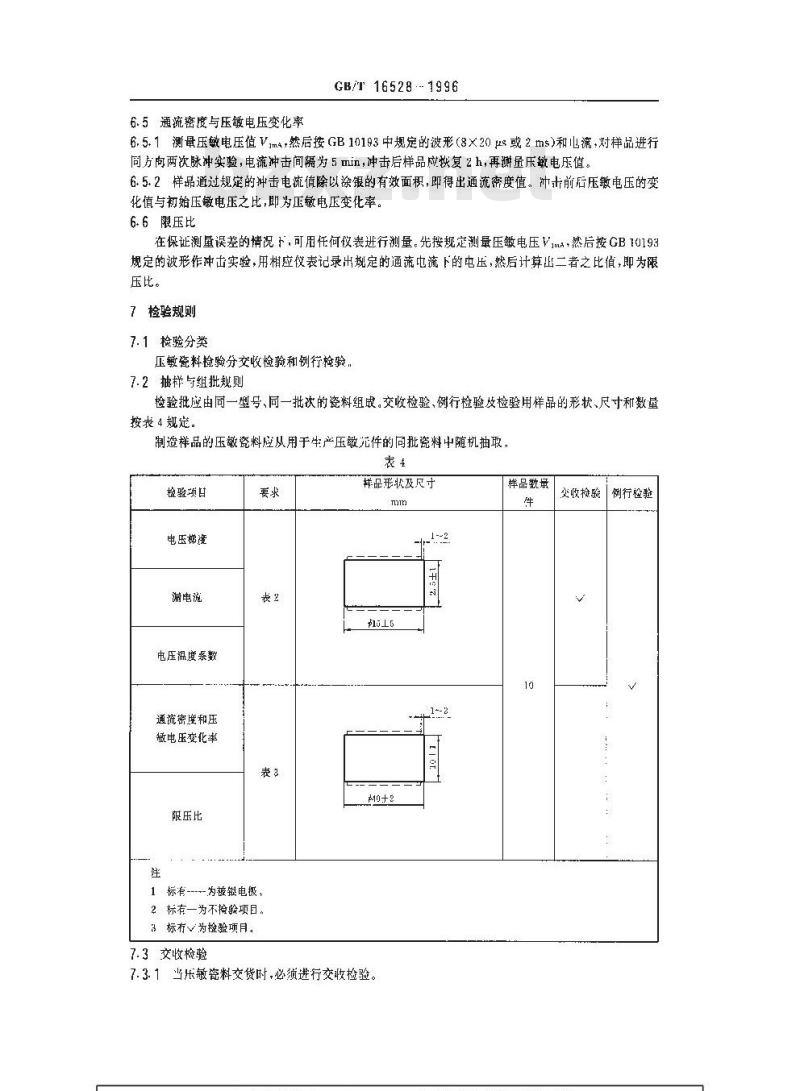

6.5通流密度与压敏电压变化率
GB/T165281996
6.5.1测量压敏电压值VmA，然后按GB10193中规定的波形（8×20μs或2ms）和流对样品进行同方向两次脉冲实验，电流冲击间隔为5min，冲击后样品应恢复2 h，再瓣量压敏电压值。6.5.2样品通过规定的冲击电流值除以涂银的有效面积，即得出通流密度值。冲士前后压敏电压的变化值与初始压敏电压之比，即为压敏电压变化率。6.6限压比
在保证测重误差的情况F，可用任何仪表进行测量。先按规定测最压敏电压V1ma+然后按GB10193规定的被形作冲击实验，用相应仪表记录出规定的通流电流下的电压，然后计算出二者之比值，即为限压比。
7检验规则
7.1检验分类
压敏瓷料检验分交收检验和例行检验7.2抽样与组批规则
检验批应由同一型号、同一批次的瓷料组成。交收检验、例行检验及检验用样品的形状、尺寸和数量按表4规定。
制造样品的压敏瓷料应从用于生产压敏元件的同批瓷料中随机抽取，表4
检验项目
电压梯液
瀚电池
电压温度系数
通流密度和压
敏电压变化率
限压比
1标有---为被银电极，
2标有一为不检验项目。
3 标有√为检验项目。
7.3交收检验
样品形状及尺寸
4410+2
7.3.1当乐敏瓷料交货时,必须进行交收检验。样品数量
交收检验
例行检验
GB/T16528-1996

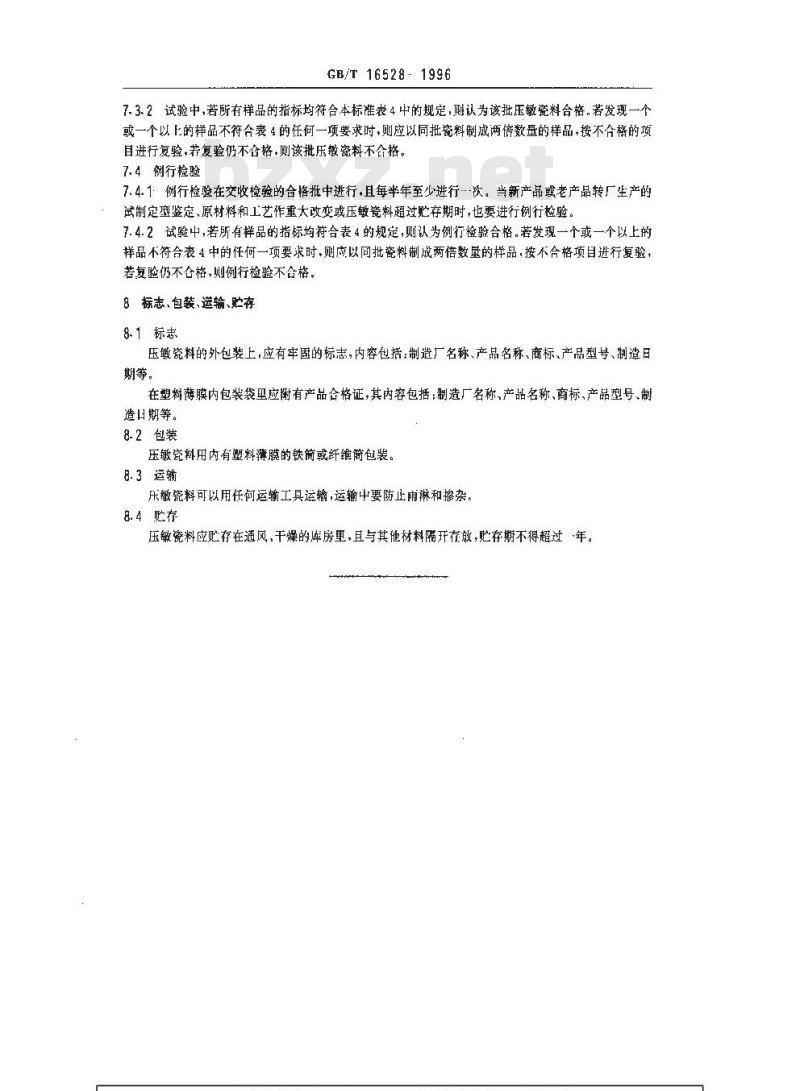

了.3.2试验中，若所有样品的指标均符合本标准表4中的规定，则认为该批压敏瓷料合格，若发现一个或一个以上的样品不符合表4的任何一项要求时，则应以同批瓷料制成两倍数量的样品，按不合格的项目进行复验，若复验仍不合格，则该批历敏瓷料不合格，74例行检验
7.4.1例行验在交收检验的合格批中进行，且每半年至少进行-次。当新产品或老产品转厂生产的试制定型鉴定，原材料和工艺作重大改变或压敏瓷料超过贮存期时，也要进行例行检验。7.4.2试验中,若所有样品的指标均符合表4的规定，则认为例行检验合格。若发现一个或一个以上的样品不符合表4中的任何一项要求时.则应以同批瓷料制成两倍数量的样品，按不合格项目进行复验，若复验仍不合格，则例行检验不合格。8标志、包装、运输、贮存
8.1标志
压敏瓷料的外包装上，应有牢固的标志，内容包括：制造厂名称、产品名称、商标、产品型号、制造日期等。
在塑料薄膜内包装袭望应有产品合格证，其内容包括：制造厂名称，产品名称，商标，产品型号、制造日期等。wwW.bzxz.Net
8-2包装
压敏瓷料用内有塑料薄膜的铁简或纤维简包装。8.3运输
乐敏瓷料可以用任何运输工具运输，运输中要防止雨淋和掺杂。8.4存
压敏瓷料应贮存在通风，干燥的库房里，且与其他材料髓开存放，贮存期不得超过年。
