【国家标准(GB)】 硬质合金螺旋齿立铣刀 第1部分:直柄立铣刀 型式和尺寸

GB/T 16456.1--1996

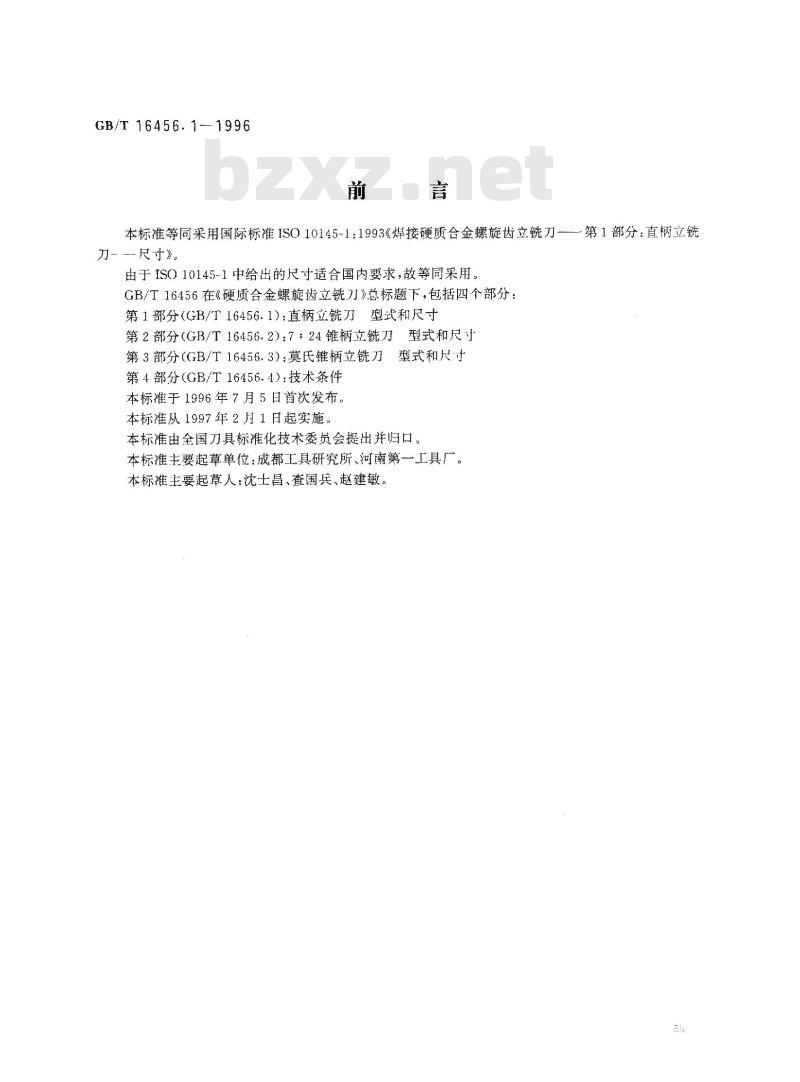

本标准等同采用国际标准1SO10145-1：1993《焊接硬质合金螺旋齿立铣刀--第1部分：直柄立铣——尺寸》。
由于IS010145-1中给出的尺寸适合国内要求，故等同采用。GB/T16456在《硬质合金螺旋齿立铣刀》总标题下，包括四个部分：第1部分（GB/T16456.1）：直柄立铣刀型式和尺寸第2部分（GB/T16456.2）：724锥柄立铣刀型式和尺寸第3部分（GB/T16456.3）：莫氏锥柄立铣刀型式和尺十第4部分（GB/T16456.4）：技术条件本标准于1996年7月5日首次发布。本标准从1997年2月1日起实施。本标准由全国刀具标准化技术委员会提出并归口。本标准主要起草单位：成都工具研究所、河南第一工具厂。本标准主要起草人：沈土昌、查国兵、赵建敏。GB/T 16456.1-1996

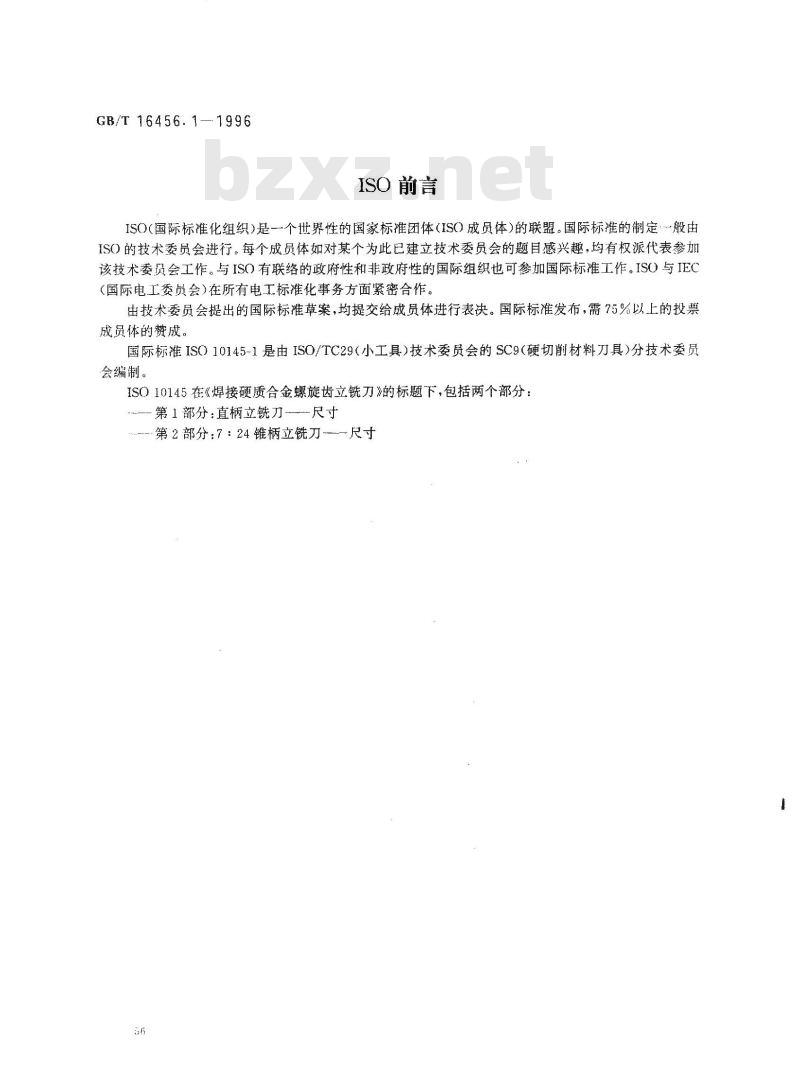

ISO前言
ISO(国际标准化组织)是一个世界性的国家标准团体（ISO成员体)的联盟。国际标准的制定·般由ISO的技术委员会进行。每个成员体如对某个为此已建立技术委员会的题目感兴趣，均有权派代表参加该技术委员会工作。与ISO有联络的政府性和非政府性的国际组织也可参加国际标准工作。ISO与IEC（国际电工委员会)在所有电工标准化事务方面紧密合作。由技术委员会提出的国际标准草案，均提交给成员体进行表决。国际标准发布，需75%以上的投票成员体的赞成。
国际标准ISO10145-1是由ISO/TC29（小工具）技术委员会的SC9（硬切削材料刀具）分技术委员会编制。
ISO10145在《焊接硬质合金螺旋齿立铣刀》的标题\下，包括两个部分：第1部分：直柄立铣刀——尺寸
-·第2部分：7：24锥柄立铣刀—尺寸6

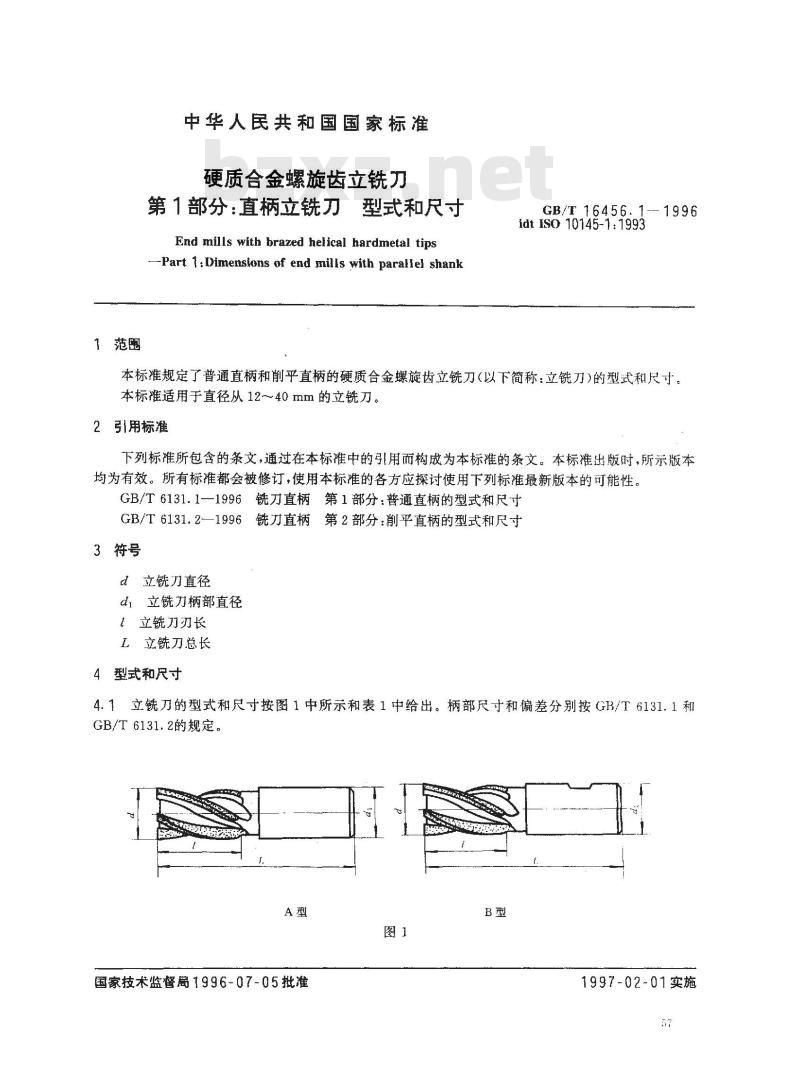

1范围
中华人民共和国国家标准
硬质合金螺旋齿立铣刀
第1部分：直柄立铣刀型式和尺寸End mills with brazed helical hardmetal tips-Part 1:Dimensions of end mills with paraliel shankGB/T16456.1
idt Iso 10145-1:1993
本标准规定了普通直柄和削平直柄的硬质合金螺旋齿立铣刀(以下简称：立铣刀)的型式和尺寸。本标准适用于直径从12~~40mm的立铣刀。2引用标准
下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6131.1一1996铣刀直柄第1部分：普通直柄的型式和尺寸GB/T6131.2—1996铣力直柄第2部分：削平直柄的型式和尺寸3符号
d立铣刀直径
di立铣刀柄部直径
！立铣刀刃长
L立铣刀总长
4型式和尺寸

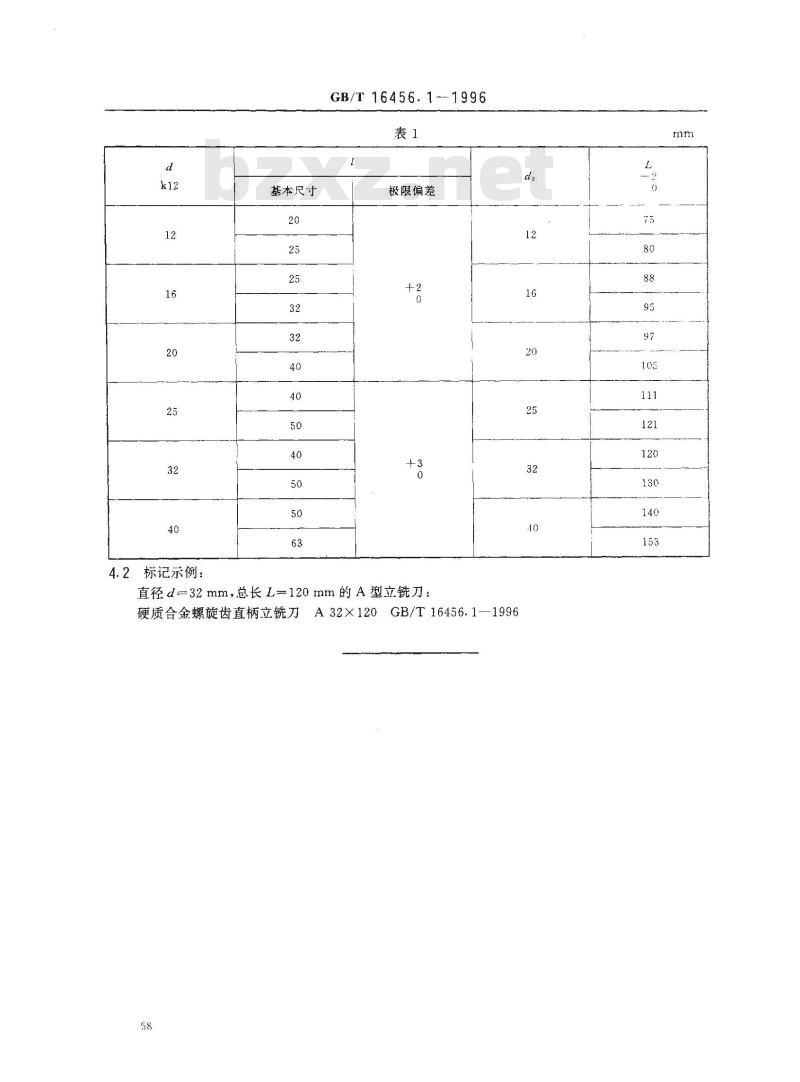

4.1立铣刀的型式和尺寸按图1中所示和表1中给出。柄部尺寸和偏差分别按GB/T6131.1和GB/T6131.2的规定。
国家技术监督局1996-07-05批准图1
1997-02-01实施
4.2标记示例：
基本尺寸免费标准bzxz.net
GB/T16456.1-1996
极限偏差
直径d32mm，总长L=120mm的A型立铣刀：硬质合金螺旋齿直柄立铣刀A32×120GB/T16456.1—199658
