中华人民共和国机械行业标准
JB/T2728.5
‘蛇閩
1996-09-03
颊魁极
1997-01-01小潢
JB/T2728.51996

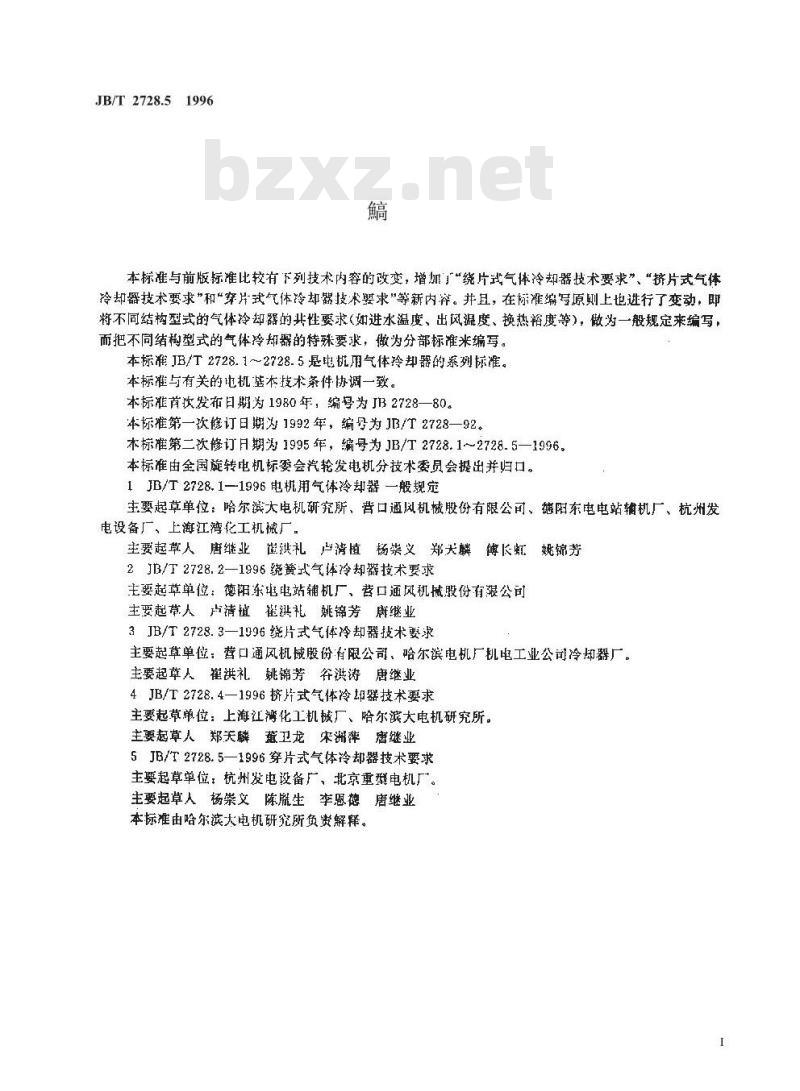

本标准与前版标准比较有下列技术内容的改变，增加广“绕片式气体冷却器技术要求”、“挤片式气体冷却器技术要求”和“穿片式气体冷却技术婴求”等新内。并且，在际准编写原则上也进行了变动，即将不同结构型式的气体冷却器的共性要求（如进水温度、出风温度、换热裕度等），做为一般规定来编写，而把不同结构型式的气体冷却器的特殊要求，做为分部标准米编写。本标准JB/T2728.1～2728.5是电机用气体冷却器的系列标准。本标准与有关的电机基本技术件协调一致。本标准首次发布日期为1980年，编号为JB2728—80。本标准第一次修订日期为1992年，编号为JB/T2728—92。本标准第二次修订日期为1995年，编号为JB/T2728.1~2728.5—1996本标准由金国旋转电机标委会汽轮发电机分技术委员会提出并归口。1JB/T2728.1—1996电机用气体冷却器—般规定主要起草单位：哈尔滨大电机研究所、营口通风机械股份有限公可、撼阳东电电站输机厂、杭州发电设备厂、上海江湾化工机械厂。主要起草人、唐继业截洪礼卢湾植杨崇义郑犬麟傅长虾妩锦芳2JB/T2728.2—1996绕黄式气体冷却器技术要求主要起草单位：德阳东电电站辅机厂、营口通风机械股份有限公司主要起草人：卢清镇崔洪礼姚锦芳厮继业3JB/T2728.3—1996绕片式气体冷却器技术要求主要起草单位：营口通风机械股份有限公司、哈尔滨电机厂机电工业公司冷却器厂。主要起草人崔洪礼姚锦芳谷洪涛唐继业4JB/T2728.4—1996挤片式气体冷却器技术要求主要起草单位：上海江湾化工机械厂、哈尔滨大电机研究所。主要起草人郑天麟董卫龙宋洲萍唐继业5JB/T2728.5—1996穿片式气体冷却器技术要求主要起草单位：杭州发电设备厂、北京重型电机厂。主要起草人杨柴义陈胤生李恩徳唐继业本标准由哈尔滨大电机研究所负贵解释。范围
颊魁鹭佤艺鱻
腌‘瘾艷關
本标推规定了电机用穿片式气体冷却器的技术要求。本标准适川丁各类电机患的穿片式气体冷却器2引用标准
JB/T2728.51996
下列标准所包含的条文，避过在本标准中引用而构成本标准的条文，在标准出版时，所示版本均为有效。所有标准都会被修订；使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 152787
GB205980
GB 889088
CB3198—82
GR 854487
JB/T2728.1--1996
3定义
拉制锅管
纯镉带
热交换器用铜合金管
工业用纯铝箔
铅及铝合金带材
电机用气体冷却器
一般规定
穿片式气体冷却器，润穿片式冷却元件组成的气体冷却器称为穿片式气体冷知器。穿片式冷知元件：剧销管穿入冲有凹缘的多孔铝箱片内，然后采用胀接方法结合调定而形成的然片管称为穿片或冷却元件。

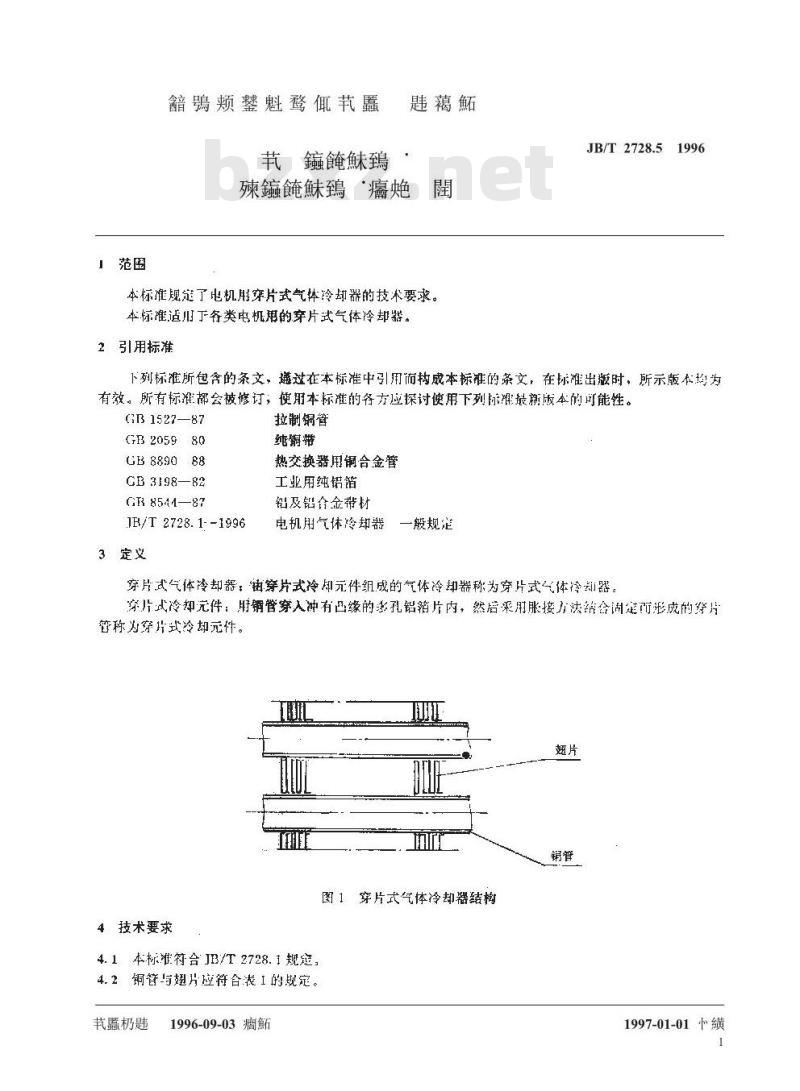

图1穿片式气体冷却器结构
4技术要求

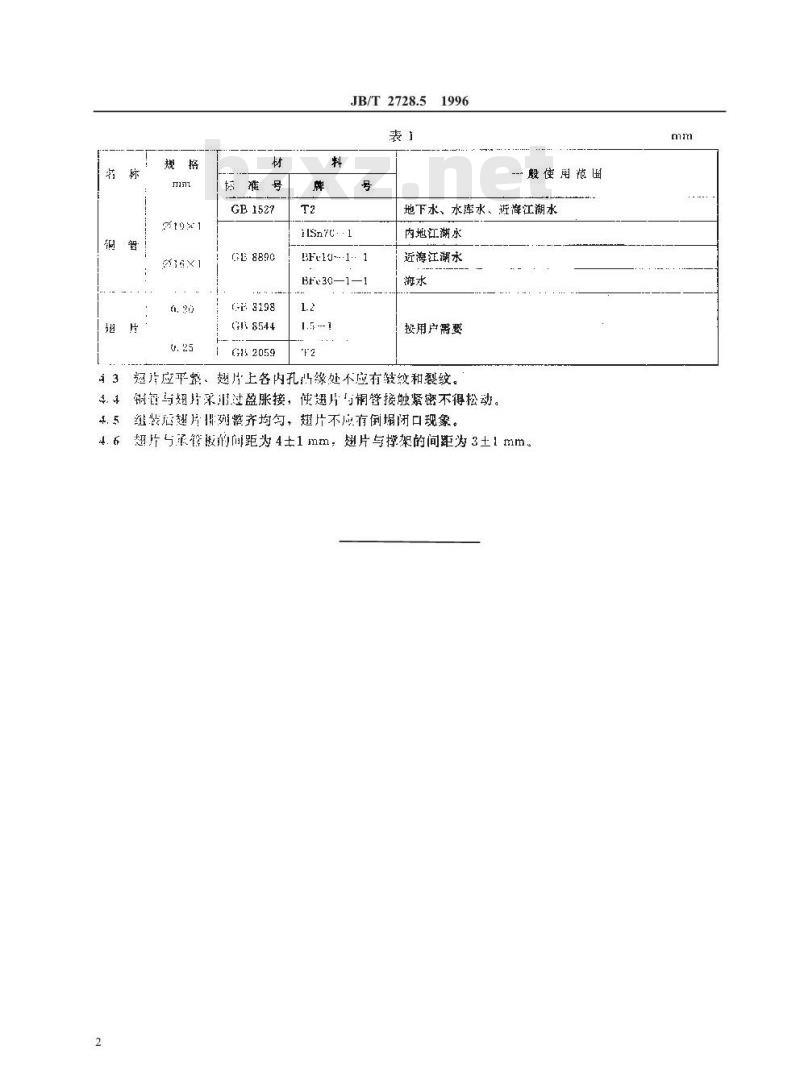

4.1：本标准符合JB/T 2728.1规定，4.2铜管与翅片应符合表1的规定。极匙
1996-09-03瘤
1997-01-01小缆
GB1527
-1 3198
GR 8544
JB/T2728.51996
般使用范围
地下水、水库水、近泽江湖水下载标准就来标准下载网
BFe30—1—1
内地江湖水
近海江湖永
按用户需要
3翘片应平整。樊片上各内孔凸缘处不应有转纹和裂纹。4，4铜智与翅片聚过盘胀接，使片与铜管接触紧密不得松动。4.5组装后翅片形列整齐均匀，翅片不应有倒塌闭口现象。4.6翅片与承管假的间距为4士1mm，翅片与撑架的间距为3土1mm。2
