【机械行业标准(JB)】 电机用气体冷却器 绕簧式气体冷却器技术要求

中华人民共和国机械行业标准
JB/T2728.2wwW.bzxz.Net
‘蛇閩
1996-09-03
颊魁极
1997-01-01小潢
JB/T2728.21996

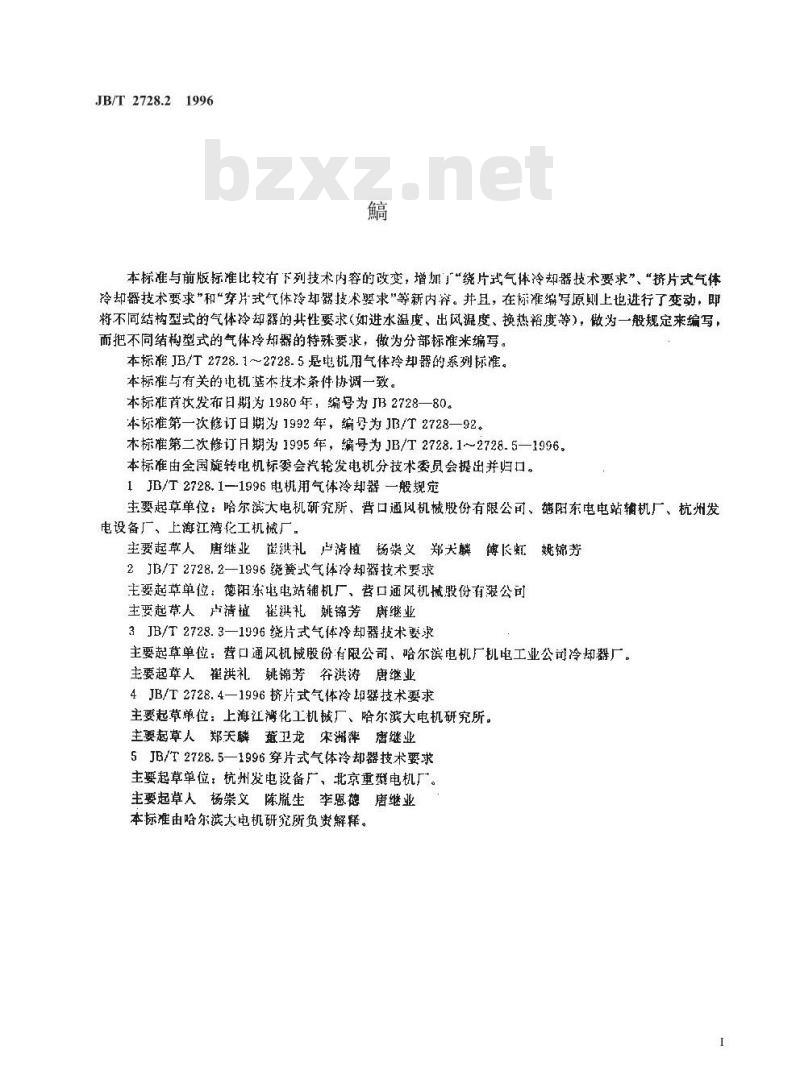

本标准与前版标准比较有下列技术内容的改变，增加广“绕片式气体冷却器技术要求”、“挤片式气体冷却器技术要求”和“穿片式气体冷却技术婴求”等新内。并且，在际准编写原则上也进行了变动，即将不同结构型式的气体冷却器的共性要求（如进水温度、出风温度、换热裕度等），做为一般规定来编写，而把不同结构型式的气体冷却器的特殊要求，做为分部标准米编写。本标准JB/T2728.1～2728.5是电机用气体冷却器的系列标准。本标准与有关的电机基本技术件协调一致。本标准首次发布日期为1980年，编号为JB2728—80。本标准第一次修订日期为1992年，编号为JB/T2728—92。本标准第二次修订日期为1995年，编号为JB/T2728.1~2728.5—1996本标准由金国旋转电机标委会汽轮发电机分技术委员会提出并归口。1JB/T2728.1—1996电机用气体冷却器—般规定主要起草单位：哈尔滨大电机研究所、营口通风机械股份有限公可、撼阳东电电站输机厂、杭州发电设备厂、上海江湾化工机械厂。主要起草人、唐继业截洪礼卢湾植杨崇义郑犬麟傅长虾妩锦芳2JB/T2728.2—1996绕黄式气体冷却器技术要求主要起草单位：德阳东电电站辅机厂、营口通风机械股份有限公司主要起草人：卢清镇崔洪礼姚锦芳厮继业3JB/T2728.3—1996绕片式气体冷却器技术要求主要起草单位：营口通风机械股份有限公司、哈尔滨电机厂机电工业公司冷却器厂。主要起草人崔洪礼姚锦芳谷洪涛唐继业4JB/T2728.4—1996挤片式气体冷却器技术要求主要起草单位：上海江湾化工机械厂、哈尔滨大电机研究所。主要起草人郑天麟董卫龙宋洲萍唐继业5JB/T2728.5—1996穿片式气体冷却器技术要求主要起草单位：杭州发电设备厂、北京重型电机厂。主要起草人杨柴义陈胤生李恩徳唐继业本标准由哈尔滨大电机研究所负贵解释。1范围
鸡颊魁鹭佤艺刀
腌鸡‘瘾艷關
本标准规定了电机用绕簧式气体冷却器的技术要求。本标准适用于各类电机用的绕贫式气体冷却器。2引用标准
JB/T2728.21996
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 1527—87
GB 3953—83
GB 889088
JB/T 2728.1—1996
3定义
拉制铜管
电工圆铜线
热交换器用钢合金管
电机用气体冷却器
一般规定
绕簧式气体冷却器：由绕簧式冷却元件组成的气体冷却器称为绕簧式气体冷却器。绕簧式冷却元件：由铜线绕成的贫图按螺旋状绕于铜管上并焊牢所形成的绕簧管称为绕簧式冷却元件。其结构如图1所示。具体尺寸见表1。(1)
(1):绕黄圈
4技术要求
(2)；铜管
(3)；捆线
t:节距
L:黄医宽
绕簧式气体冷却器玲却元件结构表1绕簧式气休冷却器冷却元件的尺寸D
本标准符令JBT2728.1规定。
1996-09-03瘤
1997-01-01小缆

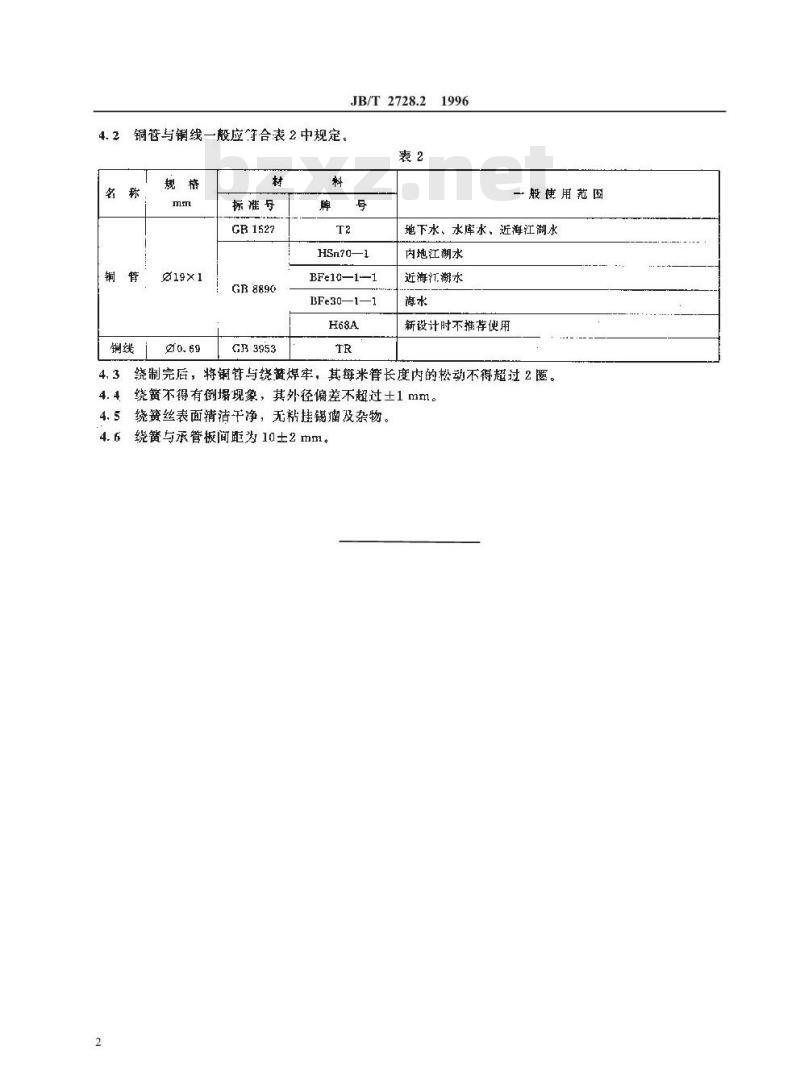

铜管与铜线一般应符合表2中规定。發
GB 152?
GR8890
GB3953
JB/T2728.2
HSn?0—1
BFe10—1—1
BFe30—1—1
一般使用范围
地下水、水库水，近海江湖水
内地江湖水
近海江湖水
新设计时不推荐便用
绕制完后，将铜管与绕黄焊牢，其每米管长度内的松动不得超过2医。4. 3
4.4绕簧不得有倒塌现象，其外径偏差不超过土1mm。4.5绕簧丝表面清洁干净，无粘挂镊瘤及杂物。4.6绕簧与承管板间距为10±2mm。2
