【机械行业标准(JB)】 电机用气体冷却器 一般规定

中华人民共和国机械行业标准
JB/T2728.1
1996-09-03
颊魁极
1997-01-01小缆
JB/T2728.11996

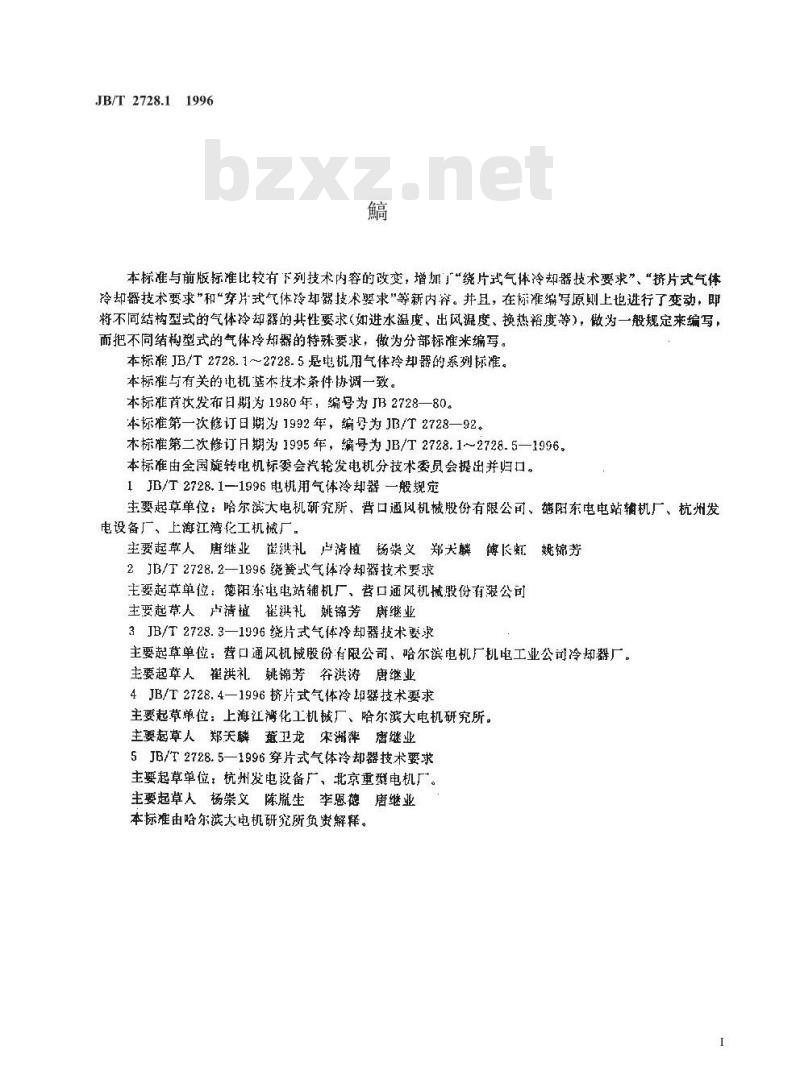

本标准与前版标准比较有下列技术内容的改变，增加广“绕片式气体冷却器技术要求”、“挤片式气体冷却器技术要求”和“穿片式气体冷却技术婴求”等新内。并且，在际准编写原则上也进行了变动，即将不同结构型式的气体冷却器的共性要求（如进水温度、出风温度、换热裕度等），做为一般规定来编写，而把不同结构型式的气体冷却器的特殊要求，做为分部标准米编写。本标准JB/T2728.1～2728.5是电机用气体冷却器的系列标准。本标准与有关的电机基本技术件协调一致。本标准首次发布日期为1980年，编号为JB2728—80。本标准第一次修订日期为1992年，编号为JB/T2728—92。本标准第二次修订日期为1995年，编号为JB/T2728.1~2728.5—1996本标准由金国旋转电机标委会汽轮发电机分技术委员会提出并归口。1JB/T2728.1—1996电机用气体冷却器—般规定主要起草单位：哈尔滨大电机研究所、营口通风机械股份有限公可、撼阳东电电站输机厂、杭州发电设备厂、上海江湾化工机械厂。主要起草人、唐继业截洪礼卢湾植杨崇义郑犬麟傅长虾妩锦芳2JB/T2728.2—1996绕黄式气体冷却器技术要求主要起草单位：德阳东电电站辅机厂、营口通风机械股份有限公司主要起草人：卢清镇崔洪礼姚锦芳厮继业3JB/T2728.3—1996绕片式气体冷却器技术要求主要起草单位：营口通风机械股份有限公司、哈尔滨电机厂机电工业公司冷却器厂。主要起草人崔洪礼姚锦芳谷洪涛唐继业4JB/T2728.4—1996挤片式气体冷却器技术要求主要起草单位：上海江湾化工机械厂、哈尔滨大电机研究所。主要起草人郑天麟董卫龙宋洲萍唐继业5JB/T2728.5—1996穿片式气体冷却器技术要求主要起草单位：杭州发电设备厂、北京重型电机厂。主要起草人杨柴义陈胤生李恩徳唐继业本标准由哈尔滨大电机研究所负贵解释。1范围
颊魁鹭佤艺鱻
本标准规定了电机用气体冷却器的技术条件。本标适用于各类电机用的各种型式的气体冷却器。引用标准
JB/T2728.11996
JB/T272892
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效。所有标难都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 7894—87
水轮发电机基本技术条件
GB/T7064—1996透平型同步电机技术要求3型号
气体冷却器的型号由类型代号和规格代号两大部分组成。3.1类型代号由四个汶语拼音大写字母组成。第一个字母表示被冷却气体的类别，如：Q一氢气
K--空气
第二个字母表示冷却器的类别，如：R一绕聋式
P绕片式
J一挤片式
C一穿片式
第三个字母表示气体冷却器放置的型式，气体冷却器分两种放置型式；冷却元件垂直放置的立式冷却器及冷却元件水平放置的卧式冷却器，其代号如下：L-·立式冷却器
W—卧式冷却器
第四个字母表示气体冷却器使用于不同类型电机的代号，如：Q一汽轮发电机
S一水轮发电机
J一交流电机
Z一直流电机
3.2规格代号用阿拉伯数字表示：第一组数字表示冷却器的额定换热容量(kW)。第二组数字表示冷却元件的数目：极匙
1996-09-03瘤
1997-01-01小鎖

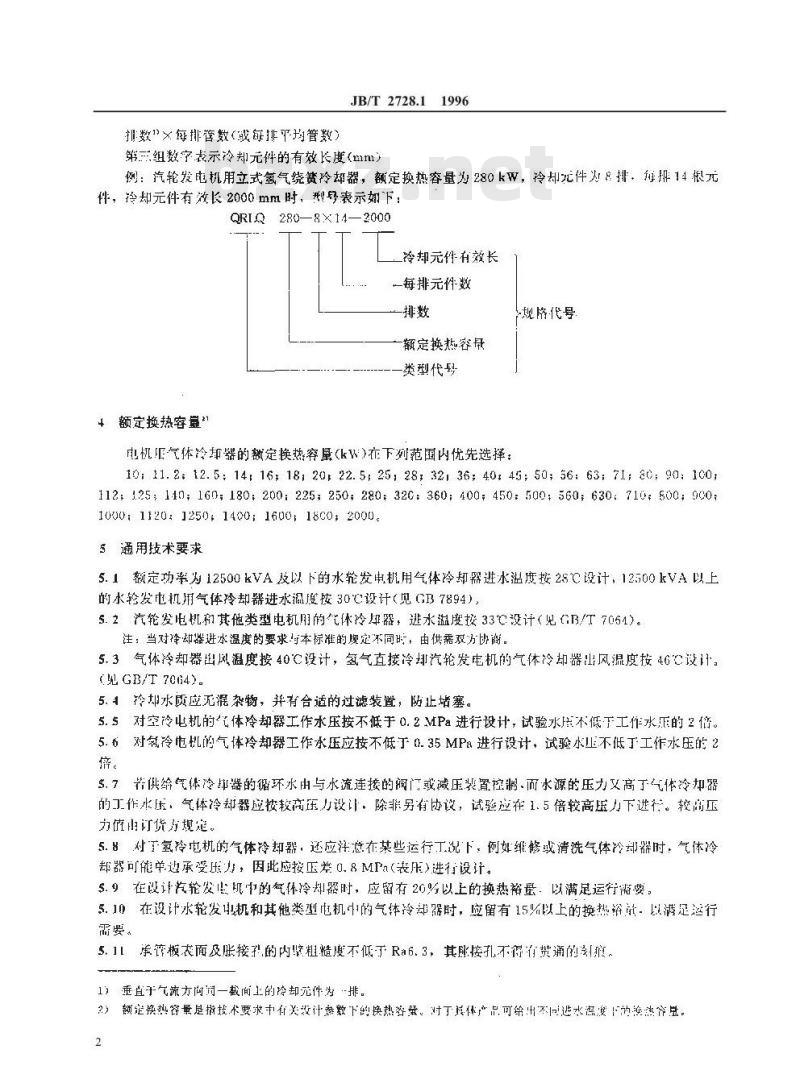

拟数\×每排管数（每排平均管数）JB/T2728.11996
第三组数字表示冷却元件的有效长度(nm）例：汽轮发电机用立式氢气绕簧冷却器，额定换热容量为280kW，冷却元件为&排，每排14根元件，冷却元件有效长2000mm时，型号表示如下：QRIQ280—8×14—2000
冷却元件有效长
每排元件数
一排数
额定换热容册
类型代号
4额定换热容量1
电机正气体冷抑器的额定换热穿量（kW）衣下列范国内优先选择：规格代号
10;11.2;12.5:14, 16,18, 2022.5,25, 28,32/ 36; 40t45; 50: 56: 63;71: 80; 90:100t112, 125:140,160,180;200:225 250 280; 326:360; 400; 450:500;560; 630:710; 500;900;1000:1120: 1250;1400; 1600, 18c0 20005通用技术要求
5.1额定功率为12500kVA及以下的水轮发电机用气体冷却器进水温度按28℃设计，12500kVA以上的水轮发电机用气体冷却器进水温度按30℃设计（见GB7894），5.2汽轮发电机和其他类型电机用的气体冷库器，逃水溢度按33℃设计（见GB/T7064)。注：当对拎却器进水温度的要求与本标准的舰定不同时，由供需双方协商。5.3气体冷却器出风温度按40C设计，氢气直接冷却汽轮发电机的气体冷却器出风温度按46设。（见GB/T7064）。
5.4冷却水质应无混杂物，并有合适的过滤装置，防止堵塞。5.5对空冷电机的么体冷却器工作水压按不低于0.2MPa进行设计，试验水底不低下工作水底的2倍。5.6对氢冷电机的气体冷却器工作水压应按不低于0.35MPa进行设计，试验水业不低丁工作水压的2倍。
5.7若供给气体冷却器的循环水由与水流连接的阀门或减压装置控制.而水源的压力又高丁气体冷加器的工作水压，气体冷却器应按较高压力设计，除非另有协议，试验应在1.5倍较高压力下进行。较高压力值出订货方规是。
5.8对下氢冷电机的气体冷却器，还应注意在某些运行工况下：例如继修或清洗气体冷部器时，气体冷却器可能单逆承受压力，因此应按压差0.8MPa（表床）进行设计。5.9在设计汽轮发生机中的气体冷却器时，应留有20将以上的换热裕量：以满足运行需要。5.10在设计水轮发也机和其他类型电机中的气体冷却器时，应留有15%以上的换热浴就-以满足运行弱要。
5.几承管板衣面及胀接引的内坚粗糙度不低于Ra6.3，其所接孔不得有势通的刻痕，1）垂直于气流方向为一截面上的冷却元件为排。2）额定换热容量是指技术要求中有关设计参数下的换热容量。对了其体产品可给出不间避水温复下的换然窄堂。2
JB/T2728.1

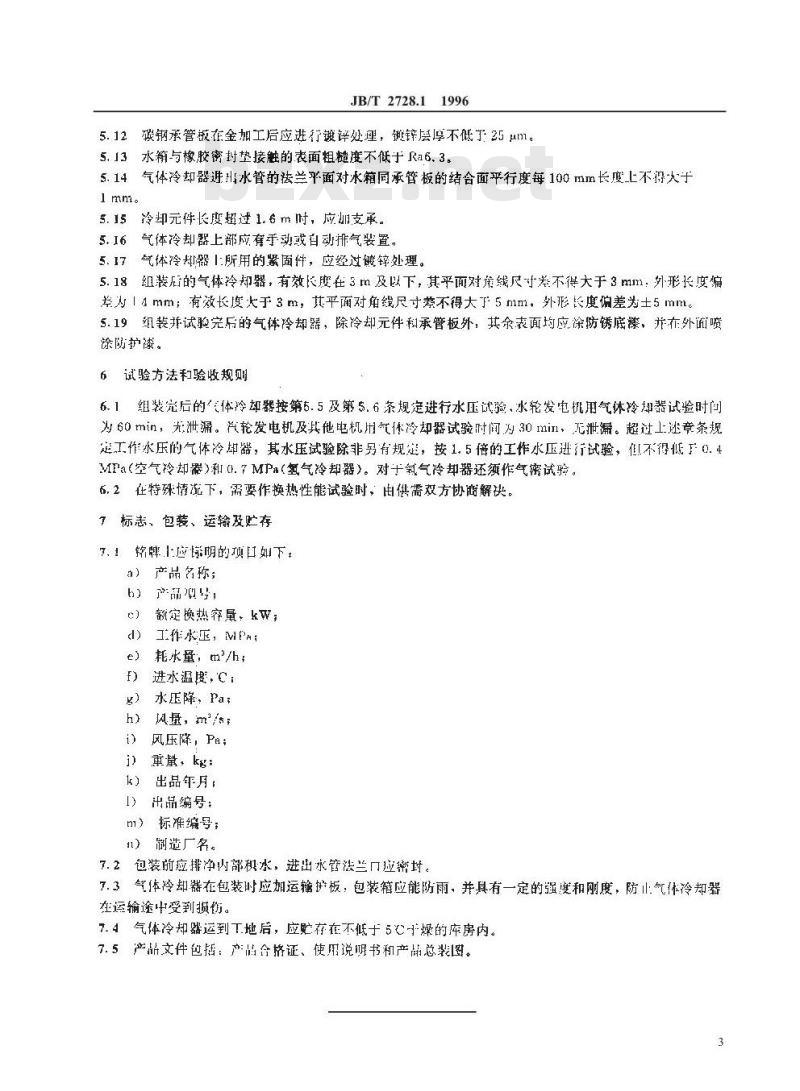

5.12碳钢承管板在金加工后应进行镀评处理，链锌层厚不低了25μm。5.13水箱与橡胶密封垫接触的表面粗糙度不低于Ra6.3。5.14气体冷却器进出水管的法兰平面对水箱同承管板的结合面平行度每100mm长度上不得大于1 m。
5. 15冷却元件长度超过1. 6 m时，应卵支承。5.16气体冷却器上部应有手动或自动排气装置。5.17气体冷划器1所用的紧固件，应经过键锌处理。5.18组装店的气体冷却器，有效长度在3m及以下，其平面对角线尺寸卷不得大于3mm：外形长度偏举为14mm；有效长度大于3m，其平面对角线尺寸蒙不得大于5m，外形长度偏差为士5mm。5.19组装并试验完后的气体冷却器，除冷却元件和承管板外，其余表面均应涂防锈底漆，并在外而喷涂防护漆。
试验方法和验收规则
组装完后的气体冷却器接第5.5及第5.6条规定进行水压试验、水轮发电机用气体冷却器试验时间6.1
为60min，光泄漏。汽轮发电机及其他电机用气作冷却器试验时间为30min，无泄漏。超过上述章条规定工作水压的气体冷却器，其水压试验除非另有规定，按1.5倍的工作水压进行试验，值不得低下0.4MFa(空气玲却器）和0.7MPa（氢气冷却器）。对于氨气冷却器还须作气密试验。6，2在特殊情范下，需要作换热性能试验时，由供需双方协商解决。7标志、包装、运输及贮存
了，！铭牌士应惊明的项口如下，a）产品名称；
c）额定换热窄量，kW；
）工作压，MP
e）耗水量，m/h:
F）进水温度，C：免费标准下载网bzxz
g）水压降，a；
h）风量，m'/s;
i）风压降，Pa；
i）重，kg：
k）出品年月，
1）出品编号：
m）标准编号；
n）刷造厂名。
7.2包装前应排净内部积水，进出水管法兰口应密封。7.3气体冷却器在包装时应加运输护板，包装箱应能防雨、并具有一定的强度和刚度，防山气件冷却器在运输途中受到损伤。
7.4气体冷却器运到工地后，应贮存在不低于5燥的库房内。7.5产品文件包括：产品合格证、使用说明书和产品总装图。3
