【化工行业标准(HG)】 G52-2过氯乙烯防腐漆(原ZB/T G51068-87)

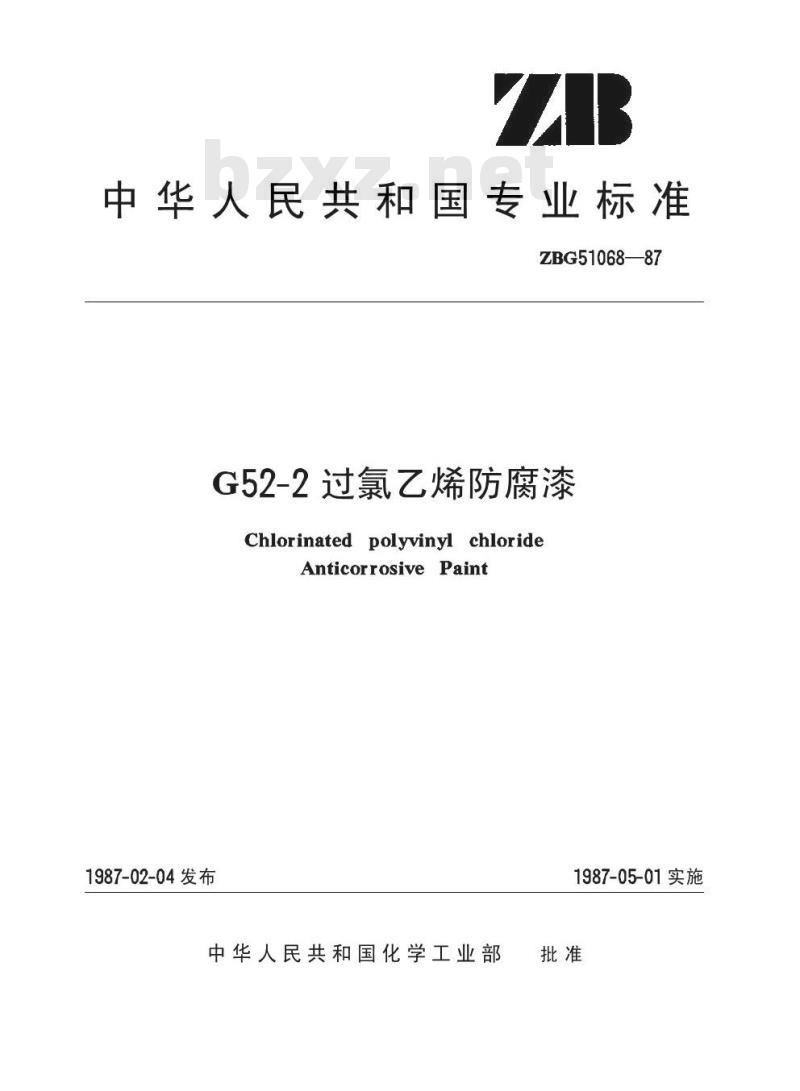

中华人民共和国专业标准
ZBG51068—87
G52-2过氯乙烯防腐漆
Chlorinated polyvinyl chlorideAnticorrosive Paint
1987-02-04发布
中华人民共和国化学工业部
1987-05-01实施
1产品概述
1.1组成

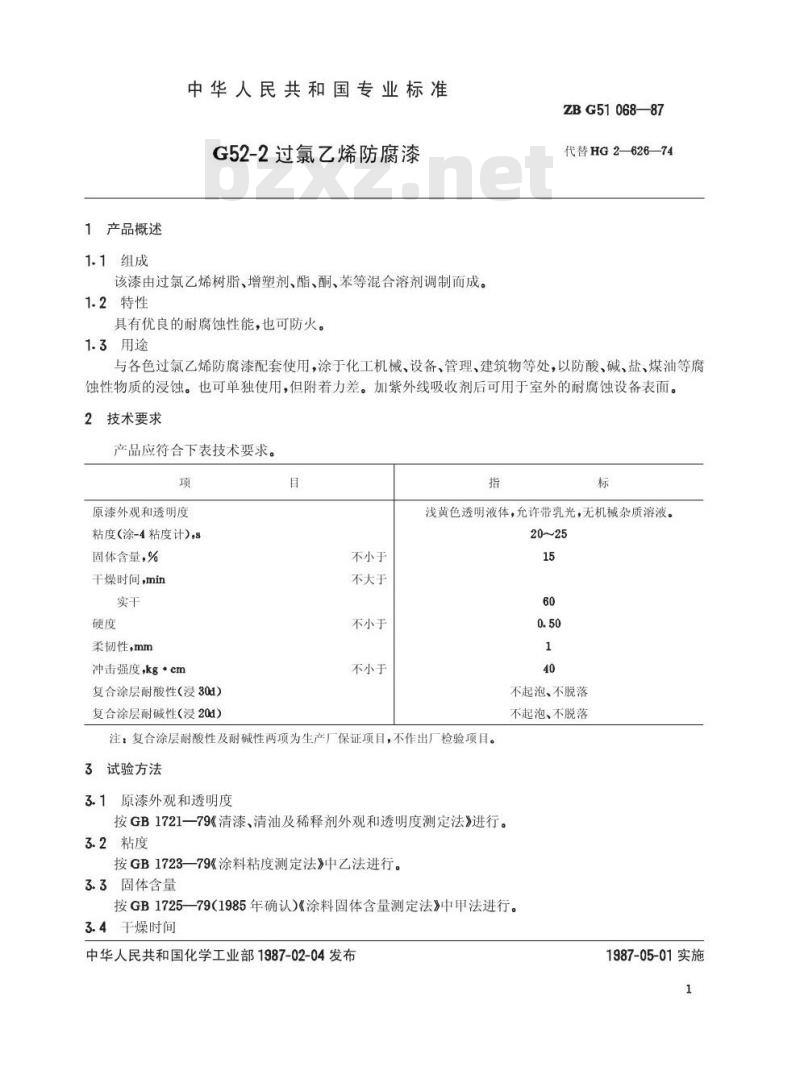

中华人民共和国专业标准
G52-2过氯乙烯防腐漆
该漆由过氯乙烯树脂、增塑剂、酯、酮、苯等混合溶剂调制而成。1.2特性
具有优良的耐腐蚀性能，也可防火。1.3用途
ZBG51068—87
代替HG2—626—74
与各色过氯乙烯防腐漆配套使用，涂于化工机械、设备、管理、建筑物等处，以防酸、碱、盐、煤油等腐蚀性物质的浸蚀。也可单独使用，但附着力差。加紫外线吸收剂后可用于室外的耐腐蚀设备表面。2技术要求
产品应符合下表技术要求。
原漆外观和透明度
粘度（涂-4粘度计)，s
固体含量，%
干燥时间，min
柔韧性，mm
冲击强度，kg·cm
复合涂层耐酸性（浸30a）
复合涂层耐碱性（浸20a）
不小于
不大于
不小于
不小于
浅黄色透明液体，允许带乳光，无机械杂质溶液。20~25
不起泡、不脱落
不起泡、不脱落
注：复合涂层耐酸性及耐碱性两项为生产厂保证项目，不作出厂检验项目。3试验方法
3.1原漆外观和透明度
按GB1721—79《清漆、清油及稀释剂外观和透明度测定法》进行。3.2粘度
按GB1723—79《涂料粘度测定法》中乙法进行。3.3固体含量bzxZ.net
按GB1725—79(1985年确认)《涂料固体含量测定法》中甲法进行。3.4干燥时间
中华人民共和国化学工业部1987-02-04发布1987-05-01实施

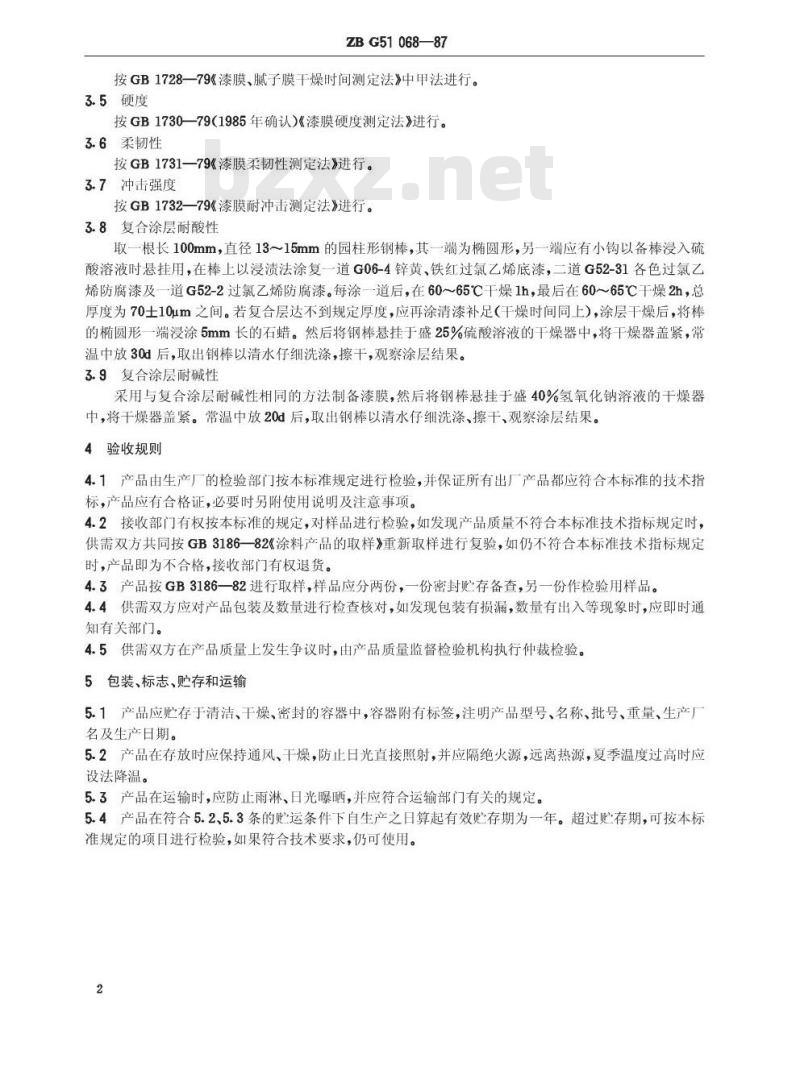

ZBG51068-—87
按GB1728一79《漆膜、腻子膜干燥时间测定法》中甲法进行。3.5硬度
按GB1730—79(1985年确认）《漆膜硬度测定法》进行。3.6柔韧性
按GB1731—79《漆膜柔韧性测定法》进行。3.7冲击强度
按GB1732—79《漆膜耐冲击测定法》进行。3.8复合涂层耐酸性
取一根长100mm，直径1315mm的园柱形钢棒，其一端为椭圆形，另一端应有小钩以备棒浸入硫酸溶液时悬挂用，在棒上以浸渍法涂复一道G06-4锌黄、铁红过氯乙烯底漆，二道G52-31各色过氯乙烯防腐漆及一道G52-2过氯乙烯防腐漆。每涂一道后，在60～65℃干燥1h，最后在60～65℃干燥2h，总享度为70士10um之间。若复合层达不到规定厚度，应再涂清漆补足（干燥时间同上），涂层干燥后，将棒的椭圆形一端浸涂5mm长的石蜡。然后将钢棒悬挂于盛25%硫酸溶液的干燥器中，将干燥器盖紧，常温中放30d后，取出钢棒以清水仔细洗涤，擦干，观察涂层结果。3.9复合涂层耐碱性
采用与复合涂层耐碱性相同的方法制备漆膜，然后将钢棒悬挂于盛40%氢氧化钠溶液的干燥器中，将干燥器盖紧。常温中放20d后，取出钢棒以清水仔细洗涤、擦干、观察涂层结果。4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186一82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186一82进行取样，样品应分两份，一份密封购存备查，另一份作检验用样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、贮存和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，并应隔绝火源，远离热源，夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曝晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下自生产之日算起有效贮存期为一年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。2

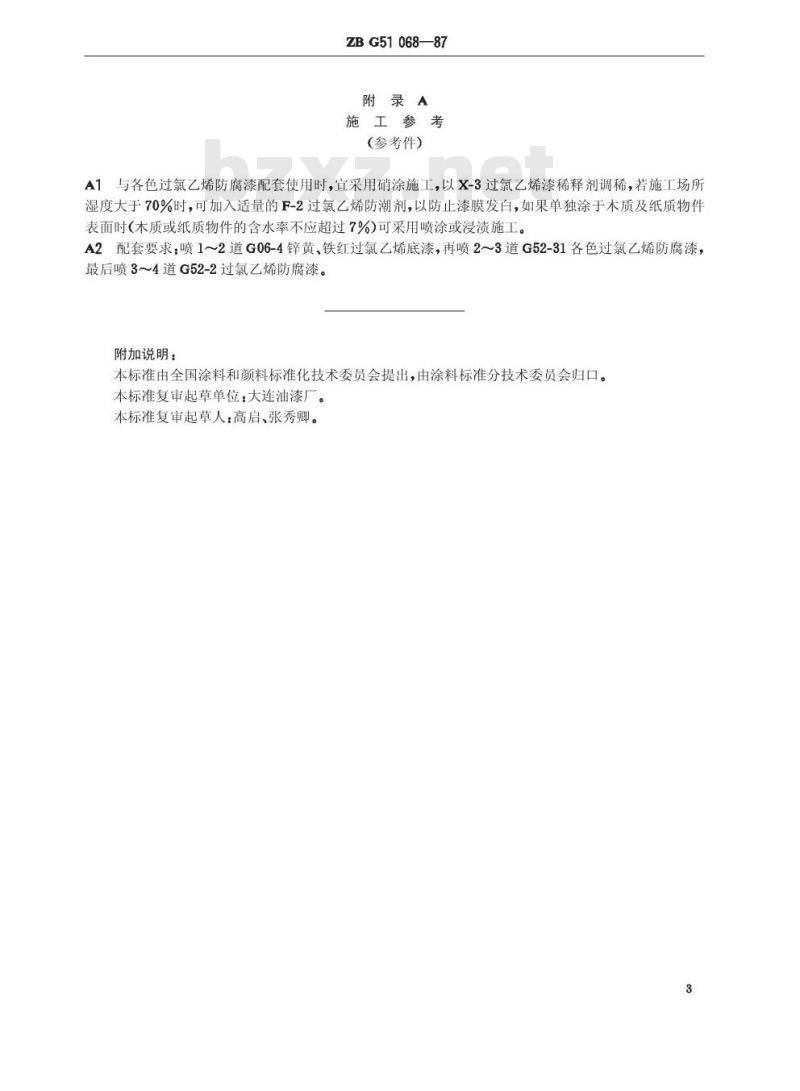

ZB G51068—87
附录A
施工参考
(参考件）
A1与各色过氯乙烯防腐漆配套使用时，宜采用硝涂施工，以X-3过氯乙烯漆稀释剂调稀，若施工场所湿度大于70%时，可加入适量的F-2过氯乙烯防潮剂，以防止漆膜发白，如果单独涂于木质及纸质物件表面时(木质或纸质物件的含水率不应超过7%)可采用喷涂或浸渍施工。配套要求，喷1～2道G06-4锌黄、铁红过氯乙烯底漆，再喷2～3道G52-31各色过氯乙烯防腐漆，A2
最后喷3～4道G52-2过氯乙烯防腐漆。附加说明：
本标准由全国涂料和颜料标准化技术委员会提出，由涂料标准分技术委员会归口。本标准复审起草单位：大连油漆厂。本标准复审起草人：高启、张秀卿。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
