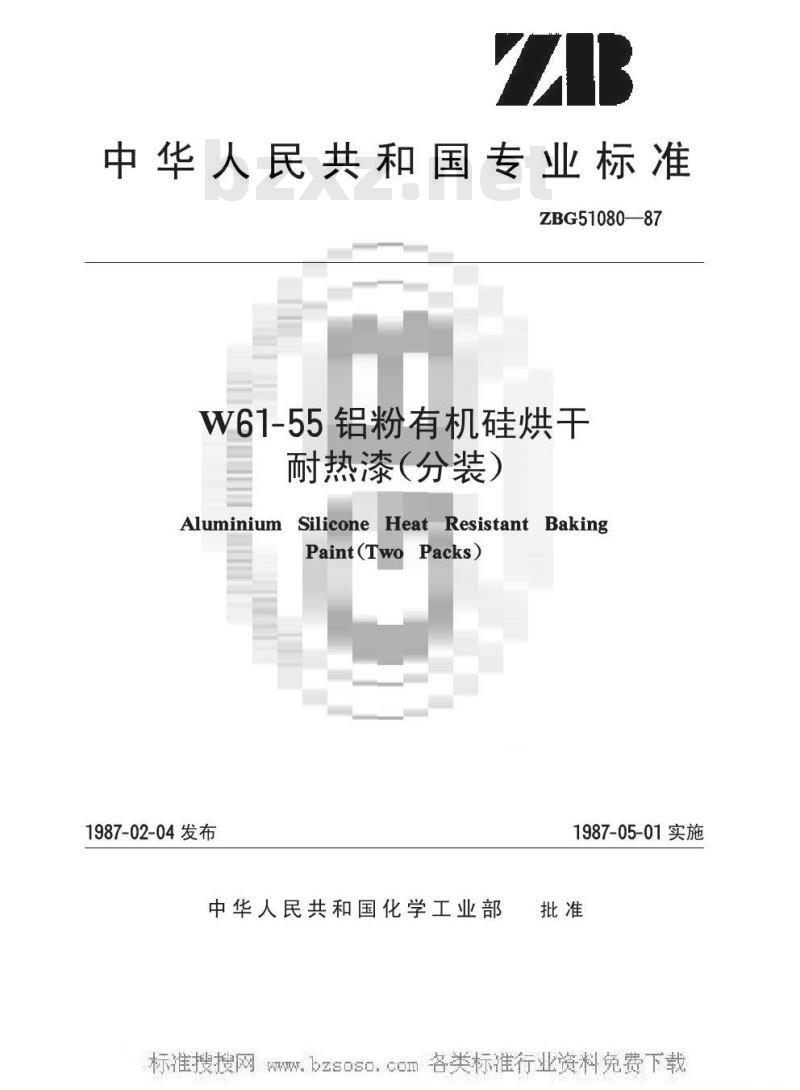

【化工行业标准(HG)】 W6l-55铝粉有机硅烘干耐热漆(分装)(原ZB/T G51080-87)

中华人民共和国专业标准
ZBG51080—87
W61-55铝粉有机硅烘干
耐热漆（分装）
Aluminium
1987-02-04发布
Silicone
Heat Resistant Baking
Paint(Two
Packs)
1987-05-01实施
中华人民共和国化学工业部
W.bzsoso.cOI中华人民共和国专业标准

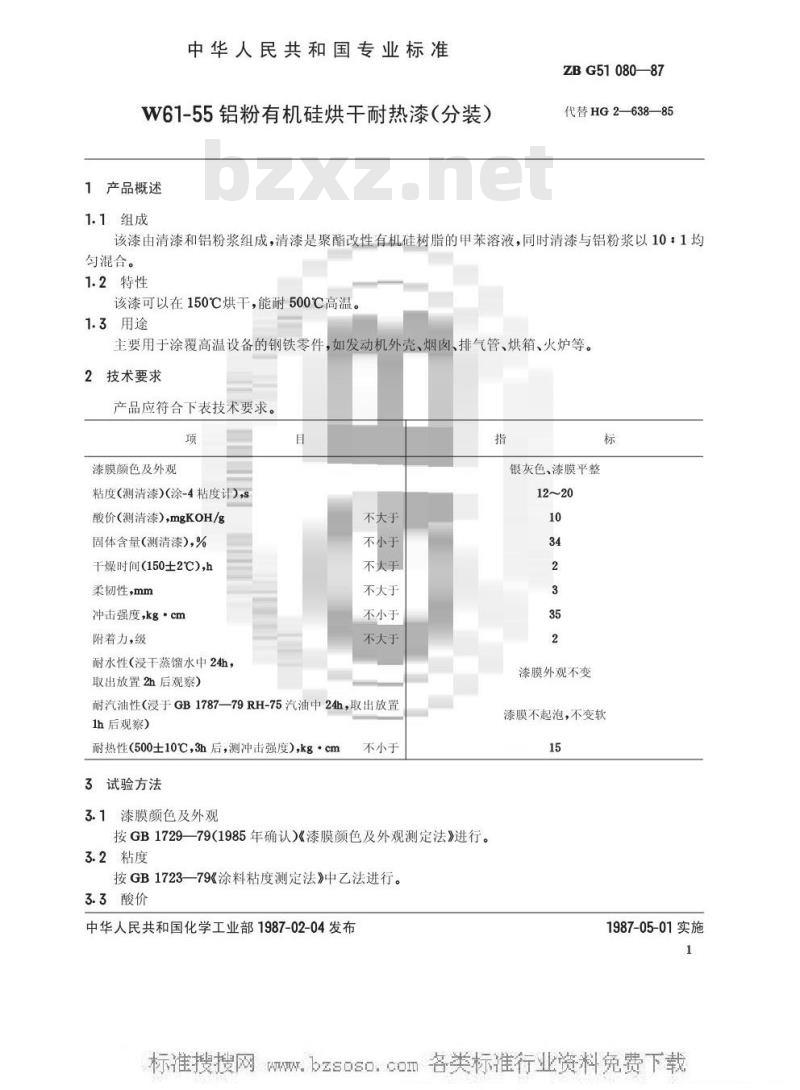

W61-55铝粉有机硅烘干耐热漆（分装）1产品概述
1.1组成
ZBG51080—87
代替HG2——638—85
该漆由清漆和铝粉浆组成，清漆是聚酯改性有机硅树脂的甲苯溶液，同时清漆与铝粉浆以10：1均匀混合。
1.2特性
该漆可以在150℃烘干，能耐500℃高温。1.3用途
主要用于涂覆高温设备的钢铁零件，如发动机外壳、烟图、排气管、烘箱、火炉等。2技术要求
产品应符合下表技术要求。
漆膜颜色及外观
粘度（测清漆)（涂-4粘度计)
酸价（测清漆），mgKOH/g
固体含量（测清漆），%
干燥时间(150士2℃)，h
柔韧性，mm
冲击强度，kg·cm
附着力，级
耐水性（浸干蒸馏水中24h，
取出放置2h后观察）
不大于
不小于
不大于
不大于
不小于
不大于
耐汽油性（浸于GB1787—79RH-75汽油中24h，取出放置1h后观察）
耐热性（500士10℃，3h后，测冲击强度），kgcm3试验方法
3.1漆膜颜色及外观
不小于
按GB1729—79(1985年确认)《漆膜颜色及外观测定法》进行。3.2粘度
按GB1723—79《涂料粘度测定法》中乙法进行。3.3酸价
中华人民共和国化学工业部1987-02-04发布指
银灰色、漆膜平整
漆膜外观不变
漆膜不起泡，不变软
1987-05-01实施

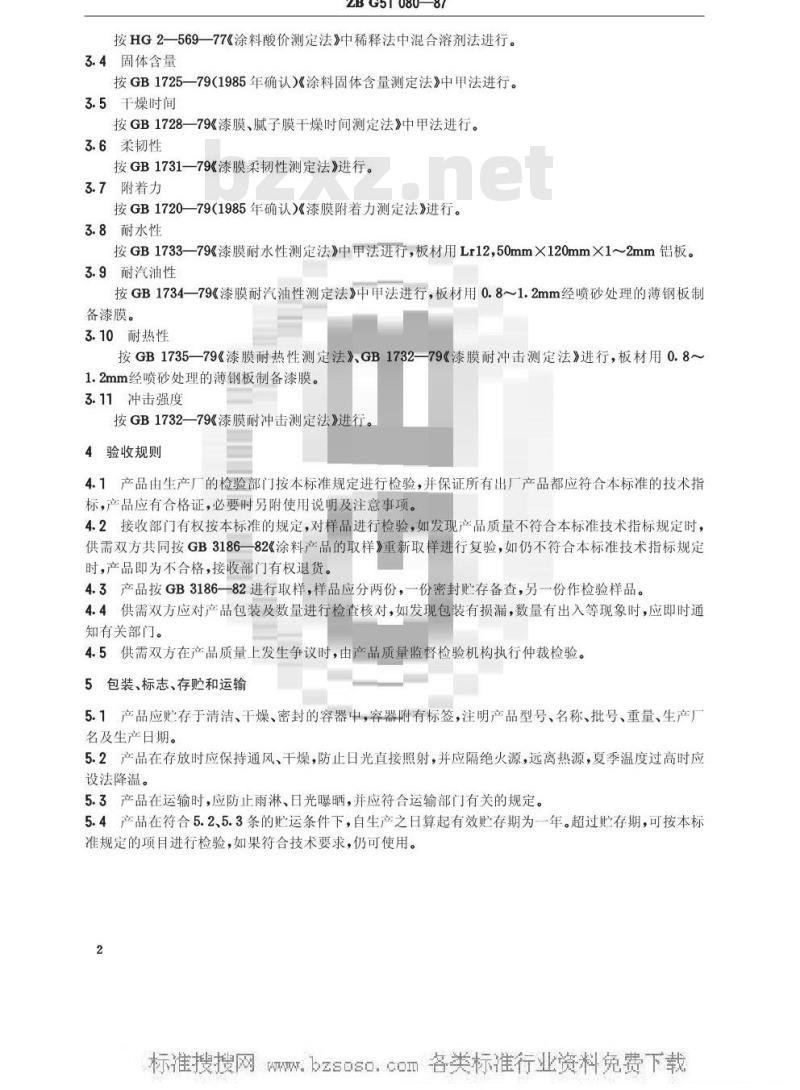

W.bzsoso，comZBG51080—87
按HG2—569—77《涂料酸价测定法》中稀释法中混合溶剂法进行。3.4固体含量
按GB1725—79(1985年确认)《涂料固体含量测定法》中甲法进行。3.5干燥时间
按GB1728—79《漆膜、腻子膜干燥时间测定法》中甲法进行。3.6柔韧性
按GB1731—79《漆膜柔韧性测定法》进行。3.7附着力
按GB1720—79(1985年确认)《漆膜附着力测定法》进行。3.8耐水性
按GB173379《漆膜耐水性测定法》中甲法进行，板材用Lr12，50mm×120mmX1~2mm铝板。3.9耐汽油性www.bzxz.net
按GB1734—79《漆膜耐汽油性测定法》中甲法进行，板材用0.8～1.2mm经喷砂处理的薄钢板制备漆膜。
3.10耐热性
按GB1735—79《漆膜耐热性测定法》、GB1732-79《漆膜耐冲击测定法》进行，板材用0.8~1.2mm经喷砂处理的薄钢板制备漆膜。3.11冲击强度
按GB1732—79《漆膜耐冲击测定法》进行。4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186-82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186一82进行取样，样品应分两份，一份密封贮存备查，另一份作检验样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、存购和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，并应隔绝火源，远离热源，夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曝晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下，自生产之日算起有效贮存期为一年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。2

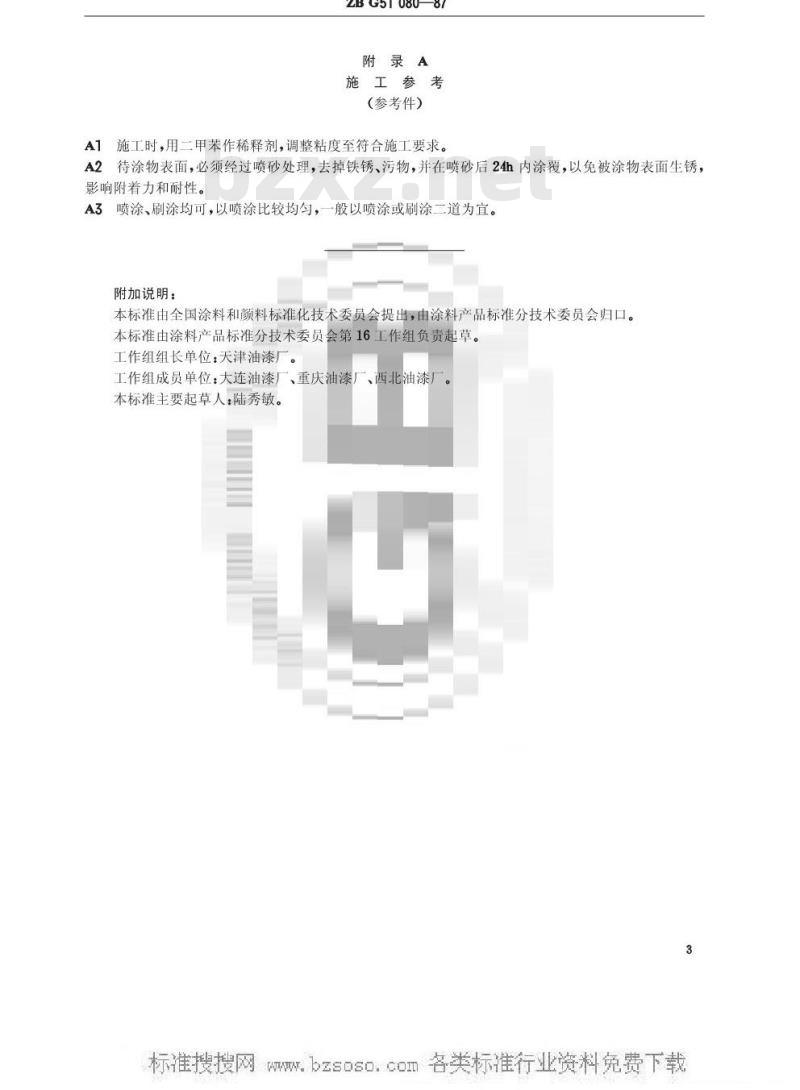

WZBG51080—87
附录A
施工参考
（参考件）
A1施工时，用二甲苯作稀释剂，调整粘度至符合施工要求。A2待涂物表面，必须经过喷砂处理，去掉铁锈、污物，并在喷砂后24h内涂覆，以免被涂物表面生锈，影响附着力和耐性。
A3喷涂、刷涂均可，以喷涂比较均匀，一般以喷涂或刷涂二道为宜。附加说明：
本标准由全国涂料和颜料标准化技术委员会提出，由涂料产品标准分技术委员会归口。本标准由涂料产品标准分技术委员会第16工作组负责起草。工作组组长单位：天津油漆厂
工作组成员单位：大连油漆厂、重庆油漆厂、西北油漆厂本标准主要起草人：陆秀敏。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
