【化工行业标准(HG)】 H07-34各色环氧酯烘干腻子H07-5各色环氧酯腻子(原ZB/T G51050-87)

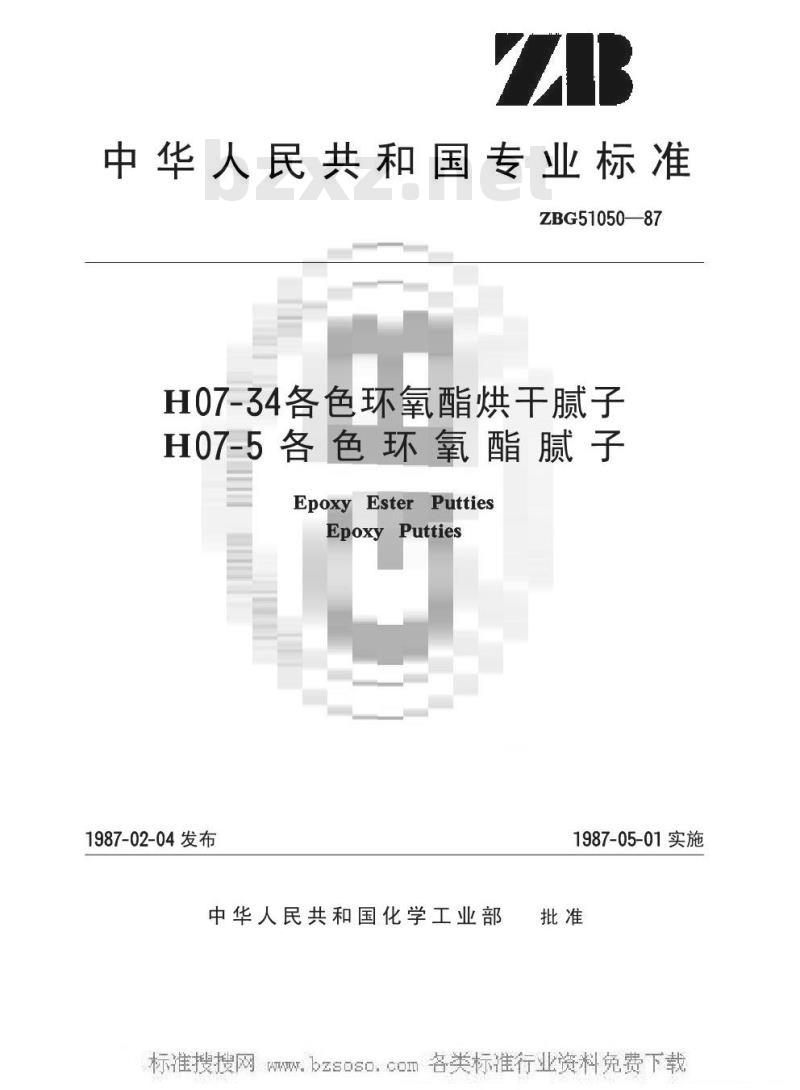

中华人民共和国专业标准
ZBG51050—87
H07-34各色环氧酯烘干腻子
H07-5各色环氧酯腻子
EpoxyEsterPutties
Epoxy Putties
1987-02-04发布
中华人民共和国化学工业部
1987-05-01实施
W1产品概述
1.1组成
中华人民共和国专业标准
H07-34各色环氧酯烘干腻子
H07-5各色环氧酯腻子
ZB G51050—87
代替HG2—607—74
该腻子由环氧树脂，植物油酸，颜料、体质颜料，催干剂、二甲苯、丁醇等混合溶剂调制而成。1.2特性
腻子膜坚硬，耐潮性好，与底漆有良好的结合力，经打磨后表面光洁。1.3用途
供各种预先涂有底漆的金属表面填平之用。2技术要求
产品应符合下表技术要求。
腻子外观
腻子膜颜色及外观
稠度，cm
干燥时间，h
涂刮性
柔韧性，mm
冲击强度，kg·cm
不大于
不大于
不小于
打磨性，（用400号或320号水砂纸）耐硝基漆性
自干(36h后测）
烘干（105±2℃，1h后测）
3试验方法
3.1腻子外观
目力观察。
中华人民共和国化学工业部1987-02-04发布H07-34
开桶后，无结皮和搅不开的硬块色调不定，涂刮后腻子层应平整，无明显粗粒，无擦痕，无气泡，干后无裂纹10~12
易涂刮，不产生卷边现象
易打磨成平滑无光表面，不粘水砂纸漆膜不膨胀，不起皱、不渗色
1987-05-01实施
W.bzsoso：com3.2腻子膜颜色及外观
ZBG51050—87
按GB172979(1985年确认)《漆膜颜色及外观测定法》进行。3.3稠度
按GB174979(1985年确认)《厚漆、腻子稠度测定法》进行。3.4干燥时间
按GB1728—79《漆膜、腻子膜干燥时间测定法》中丙法进行。3.5涂刮性
按GB1727—79《漆膜一般制备法》中刮涂法进行腻子膜制备后观察之。3.6柔韧性
按GB1748—79(1985年确认)《腻子膜柔韧性测定法》进行。3.7冲击强度
按GB1732—79《漆膜耐冲击测定法》进行。3.8打磨性
按GB1770—79(1985年确认）《底漆、腻子膜打磨性测定法》进行。（无仪器时，用手工打磨测定）。3.9耐硝基漆性
将干燥后的腻子膜以水砂纸水磨后，在60～65℃烘烤30min，取出冷至室温，然后喷涂一道粘度约为18s（涂-4粘度计）的Q04-2白硝基外用磁漆，干燥后观察。4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186--82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186-82进行取样，样品应分两份，一份密封存备查，另一份作检验用样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。免费标准下载网bzxz
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、贮存和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥、防止日光直接照射，并应隔绝火源、远离热源、夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曝晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下自生产之日算起有效贮存期为一年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。2
WZB G5105087
附录A
施工参考
（参考件）
A1用于填补预先涂有底漆的金属表面凹凸不平处或钉眼接缝处，腻子膜厚度不超过0.5mm，如需涂刮第二道时，必须待第一道实际干透，用水砂纸粗打磨后再涂刮，待最后一道腻子实际干燥后，水磨平滑，并在60～65℃烘箱中烘30min，或室温下干燥12h以后，再喷涂一道底漆，烘干腻子涂刮后应在室内放置30min，然后进入50～60℃烘箱中烘30min，再在100～110℃烘1h如需涂刮几道时，仍需照此操作进行，以免发生起泡，开裂现象，如稠度太大，可适当加二甲苯或双戊烯稀释。配套漆为C06-1铁红醇酸底漆，环氧底漆，醇酸磁漆，A04-9各色氨基烘干磁漆，环氧烘漆。A2
附加说明：
本标准由全国涂料和颜料标准化技术委员会提出，由涂料产品标准分技术委员会归口。本标准复审起草单位：涂料产品标准分会秘书组本标准复审起草人：董世和。
：com
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
