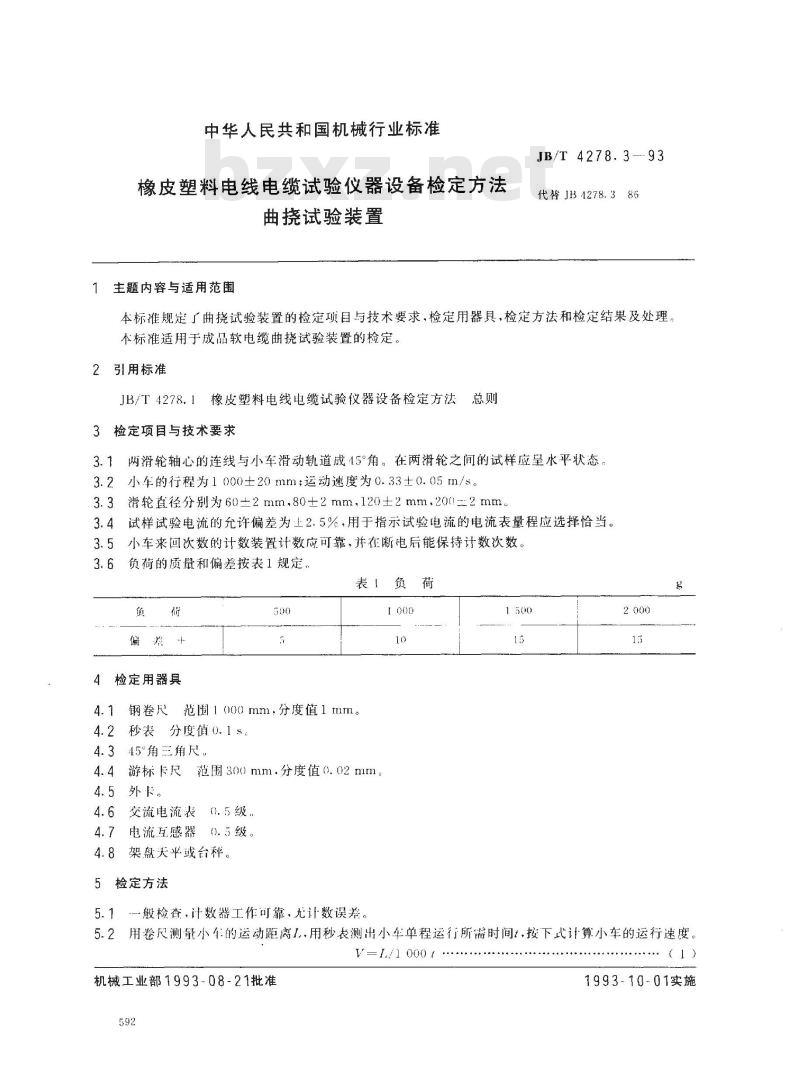

中华人民共和国机械行业标准
橡皮塑料电线电缆试验仪器设备检定方法曲挠试验装置
主题内容与适用范围
JB/T 4278.3 -- 93
代替JB1278.386
本标准规定了曲挠试验装置的检定项目与技术要求，检定用器具，检定方法和检定结果及处理。本标准适用于成品软电缆曲挠试验装置的检定。2引用标准bzxZ.net
JB/T4278.1橡皮塑料电线电缆试验仪器设备检定方法总则3检定项目与技术要求
3.1两滑轮轴心的连线与小车滑动轨道成15°角。在两滑轮之间的试样应呈水平状态3.2小车的行程为100020mm；运动速度为0.33±0.05m/s。3.3滑轮直径分别为60±2mm.80±2mm.120±2mm，200l=2mm3.4试样试验电流的允许偏差为上2.5%，用于指示试验电流的电流表量程应选择恰当。3.5小车来回次数的计数装置计数应可靠，并在断电后能保持计数次数。3.6负荷的质量和偏差按表1规定，表
4检定用器具
范围1000mm，分度值1mm。
钢卷尺
4.2秒表分度俏0.1s
4.345°角三角尺，
4.4游标卡尺范围300mm.分度值0.02mm4.5外卡。
4.6交流电流表0.5级。
电流互感器0.5级。
架盘天平或台秤。
5检定方法
-般检查，计数器工作可靠。无计数误差。1000
5.2用卷尺测量小车的运动距离1.用秒表测出小车单程运行所需时间t按下式计算小车的运行速度。V-L/1 000 t ..-
机械工业部1993-08-21批准
（1）
1993-10-01实施
式中：V小车运动速度,m/s;
小车的行程.mm；
t-小车单程运行时间,s。

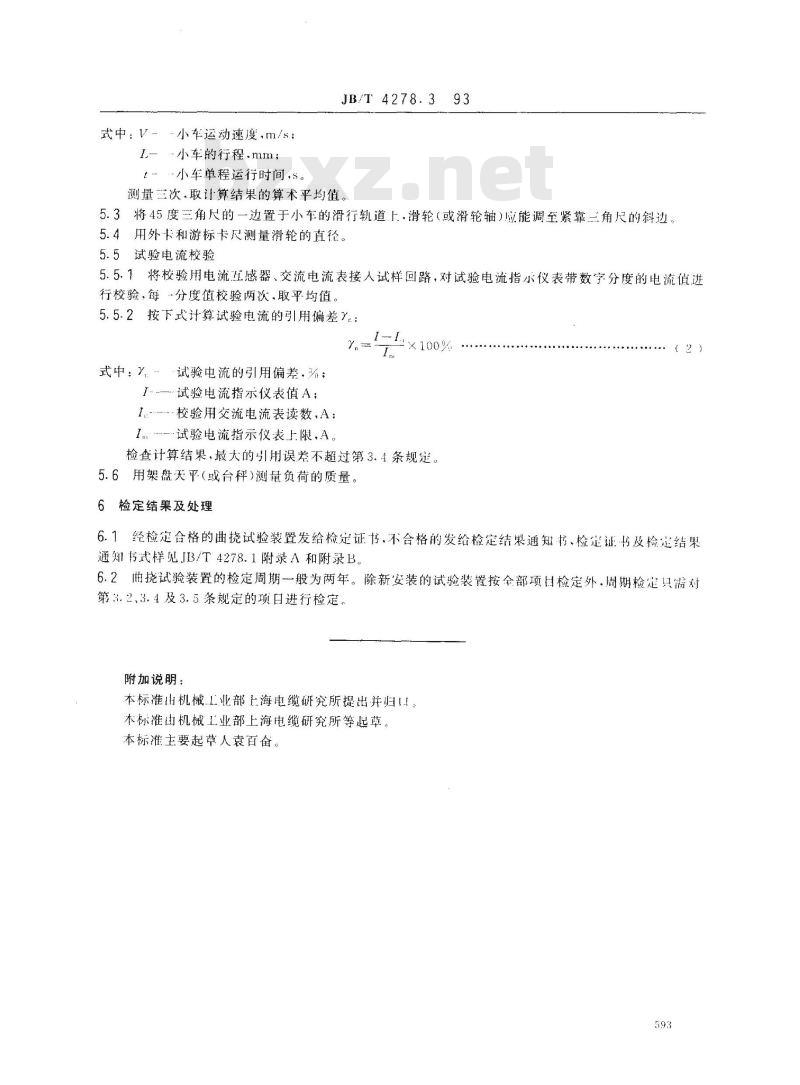

JB/T 4278.3 93
测量三次，取计算结果的算术平均值。5.3将45度三角尺的一边置于小车的滑行轨道上·滑轮（或滑轮轴）应能调至紧靠三角尺的斜边5.4用外卡和游标卡尺测量滑轮的直径。5.5试验电流校验
5.5.1将校验用电流正感器、交流电流表接人试样回路，对试验电流指示仪表带数字分度的电流值进行校验，每“分度值校验两次，取平均值5.5.2按下式计算试验电流的引用偏差Y：X100%
试验电流的引用偏差，%：
式中：
试验电流指示仪表值A：
校验用交流电流表读数.A.
.试验电流指示仪表上限，A。
检查计算结果，最大的引用误差不超过第3.4条规。5.6用架盘天平（或台秤）测量负荷的质量。6检定结果及处理
6.1经检定含格的曲挠试验装置发给检定证书，不合格的发给检定结果通知书、检定证书及检定结果通知书式样见JB/T4278.1附录A和附录B。6.2曲挠试验装置的检定周期一般为两年。除新安装的试验装置按全部项日检定外，周期检定只需对第3.2、3.4及3.5条规定的项日进行检定。附加说明：
本标准出机械工业部上海电缆研究所提出并归！。本标准由机械工业部上海电缆研究所等起草本标准主要起草人袁百奋
