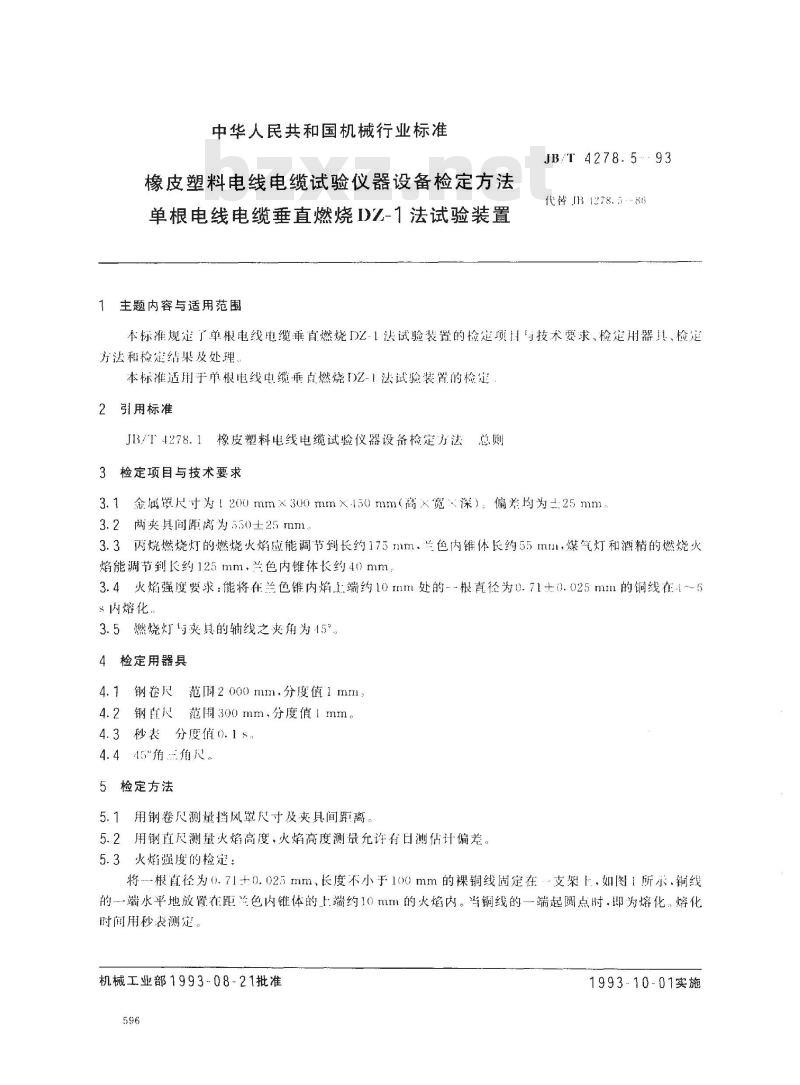

中华人民共和国机械行业标准
橡皮塑料电线电缆试验仪器设备检定方法单根电线电缆垂直燃烧DZ-1法试验装置1主题内容与适用范围
JB/T 4278.5-93
代B1278.5·86
本标准规定了单根电线电缆垂首燃烧DZ-1法试验装置的检定项用与技术要求，检定用器具、检定方法和检定结果及处理。
本标准适用于单根电线电缆垂自燃烧I-1法试验装置的检定2引用标准Www.bzxZ.net
JI3/T4278.1橡皮塑料电线电缆试验仪器设备检定方法总则3检定项目与技术要求
3.1金底罩尺寸为l200mm×300mm×150mm（高×宽×深）。偏差均为25mm3.2两夹具间距离为550土25mm，3.3丙烧燃烧灯的燃烧火焰应能调节到长约175mm.=色内锥体长约55mm，煤气灯和酒精的燃烧火焰能调节到长约125mm，兰色内锥体长约40mm：3.4火焰强度要求：能将在兰色锥内焰1端约10mm处的--根直径为0.71+0.025mm的铜线在1~~6内熔化
3.5燃烧灯与夹其的轴线之夹角为15°4检定用器具
4.1钢卷尺范围2000mm.分度值1mm：4.2钢Ｈ尺范用300mm.分度值1mm4.3秒表分度值0.1s：
4.415°角．角尺。
5检定方法
5.1用钢卷尺测量挡风罩尺寸及夹具间距离，5.2用钢直尺测量火焰高度，火焰高度测量允许有日测估计偏差。5.3火焰强度的检定：
将根直径为0.71+0.025mm，长度不小于100mm的裸铜线固定在支架卜，如图1所示，铜线的一端水平地放置在距色内锥体的上端约10mm的火焰内。当铜线的一端起圆点时，御为熔化，熔化时间用秒表测定。
机械工业部1993~08-21批准
1993-10-01实施
JB/T4278.5

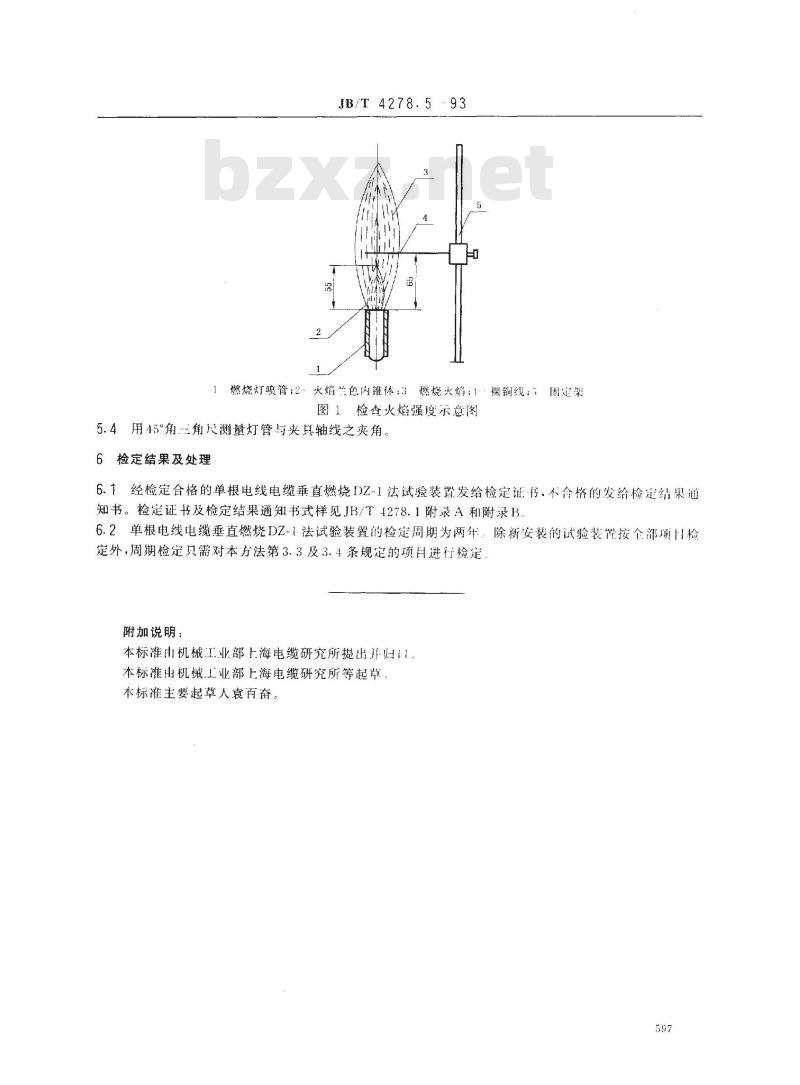

1燃烧灯喷管；2火焰兰色内锥体：3燃烧火焰：1裸铜线：5固定架图1检查火焰强度系意图
5.4用45°角角尺测量灯管与夹具轴线之夹角，6检定结果及处理
6.1经检定合格的单根电线电缆垂直燃烧IZ-1法试验装置发给检定证-书.不合格的发给检定结果通知书。检定证书及检定结果通知书式样见JB/T4278.1附录A和附录B.6.2单根电线电缆垂直燃烧DZ-1法试验装置的检定周期为两年：除新安装的试验装按个部顶1检定外，周期检定只需对本方法第3.3及3.4条规定的项目进行检定，附加说明：
本标准由机械工业部上海电缆研究所提出并归本标准出机械工业部上海电缆研究所等起草本标准主要起草人袁百奋。
