【机械行业标准(JB)】 弧形筛网

JB/T 4266--1999

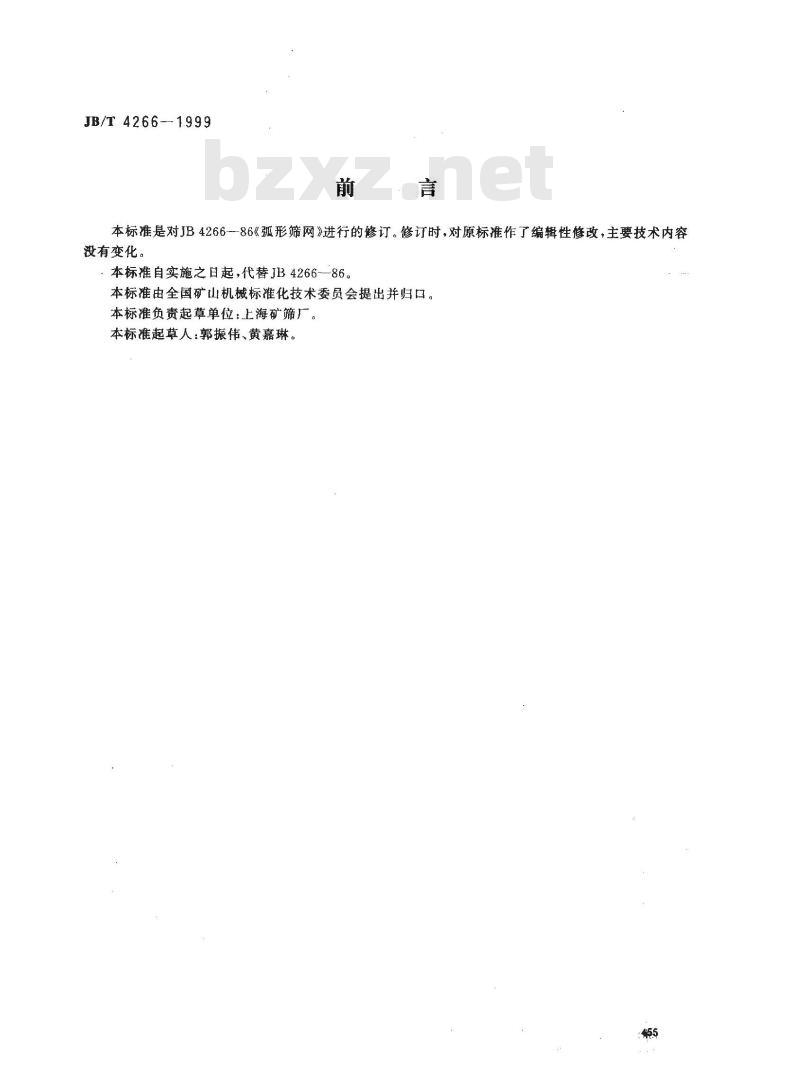

本标准是对JB4266--86《孤形筛网》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起，代替JB4266--86。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：上海矿筛厂。本标准起草人：郭振伟、黄嘉琳。455

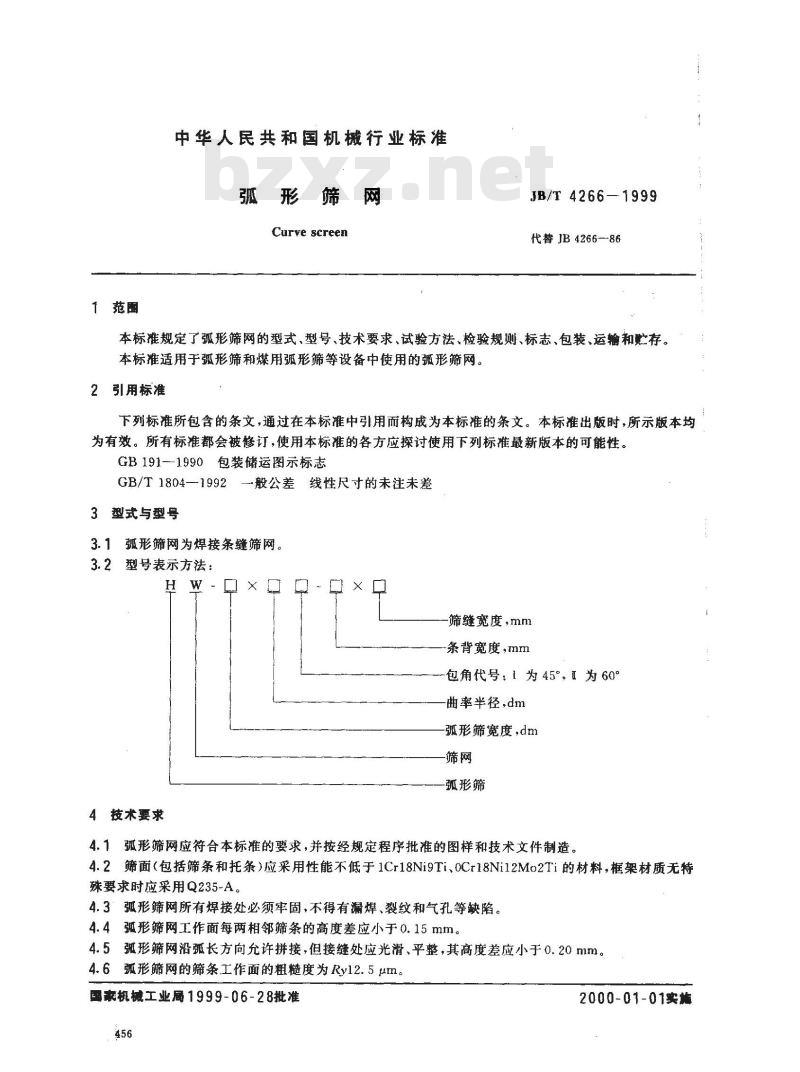

1范围
中华人民共和国机械行业标准
弧形筛网
Curve screen
JB/T4266—1999
代替JB 4266—86
本标准规定了弧形筛网的型式、型号、技术要求、试验方法、检验规则、标志.包装、运输和贮存。本标准适用于弧形筛和煤用弧形筛等设备中使用的孤形筛网。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191--1990包装储运图示标志
GB/T1804—1992—般公差线性尺寸的未注未差3型式与型号
3.1孤形筛网为焊接条缝筛网。
3.2型号表示方法：
4技术要求
筛缝宽度，mm
条背宽度，mm
包角代号：1为45°，Ⅱ为60°
曲率半径，dm
弧形筛宽度，dm
弧形筛
4.1孤形筛网应符合本标推的要求，并按经规定程序批准的图样和技术文件制造。4.2筛面（包括筛条和托条）应采用性能不低于1Cr18Ni9Ti、0Cr18Ni12Mo2Ti的材料，框架材质无特殊要求时应采用Q235-A。
4.3弧形筛网所有焊接处必须牢固，不得有漏焊、裂纹和气孔等缺陷。4.4弧形筛网工作面每两相邻筛条的高度差应小于0.15mm。4.5弧形筛网沿弧长方向允许拼接，但接缝处应光滑、平整，其高度差应小于0.20mm。4.6弧形筛网的筛条工作面的粗糙度为Ry12.5um。国豪机械工业厨1999-06-28批准456
2000-01-01实施
JB/T4266--1999
4.7弧孤形筛网的筛缝偏差应符合表1的规定。表1
筛缝基本尺寸
0.10~0.20
>0. 20~0. 30Www.bzxZ.net
>0. 30 ~~ 0. 35
>0. 35~0. 75
>0. 75~3. 00
≥85%总筛缝
4.8弧形筛网的宽度公差应符合GB/T1804的级规定。5试验方法
≤10%总筛缝
目测检验焊接质量，焊点强度按材料理化试验记录检查。5.1
5.2孤形筛网的儿何尺寸用刻度值为1mm的常规量具测量。5.3
筛条的工作面粗糙度、目测。
筛条的背宽用刻度值为0.01mm的外径千分尺测量。5.5
筛缝偏差用塞尺测量。每块筛网任意选三处，每处测100条筛缝。5.6相邻筛条的工作面高度差用千分表测量。6检验规则
6.1筛网须经制造厂检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。6.2出厂检验应符合4.3～4.7的要求。7标志、包装、运输和贮存
7.1每批孤形筛网应在明显位置打上钢印或做好标记，其内容包括：a）产品型号；
b）生产日期、出厂编号，
c）制造厂名称。
7.2弧形筛网用木箱包装，箱内应衬有防水材料。≤5%总筛缝
7.3包装箱应有明显的标记，包装储运图示标志应符合GB191的规定。箱外文字标志应包括：a）发货站和发货单位名称；
b）收货站和收货单位名称；
c）产品名称、数量；
d）毛重净重：
e）运货编号。
7.4弧形筛网的包装应符合水路和陆路运输的要求。7.5弧形筛网应贮存于干燥并无腐蚀的室内，露天存放应有防雨、防积水措施。mm
