【机械行业标准(JB)】 手动梁式悬挂起重机

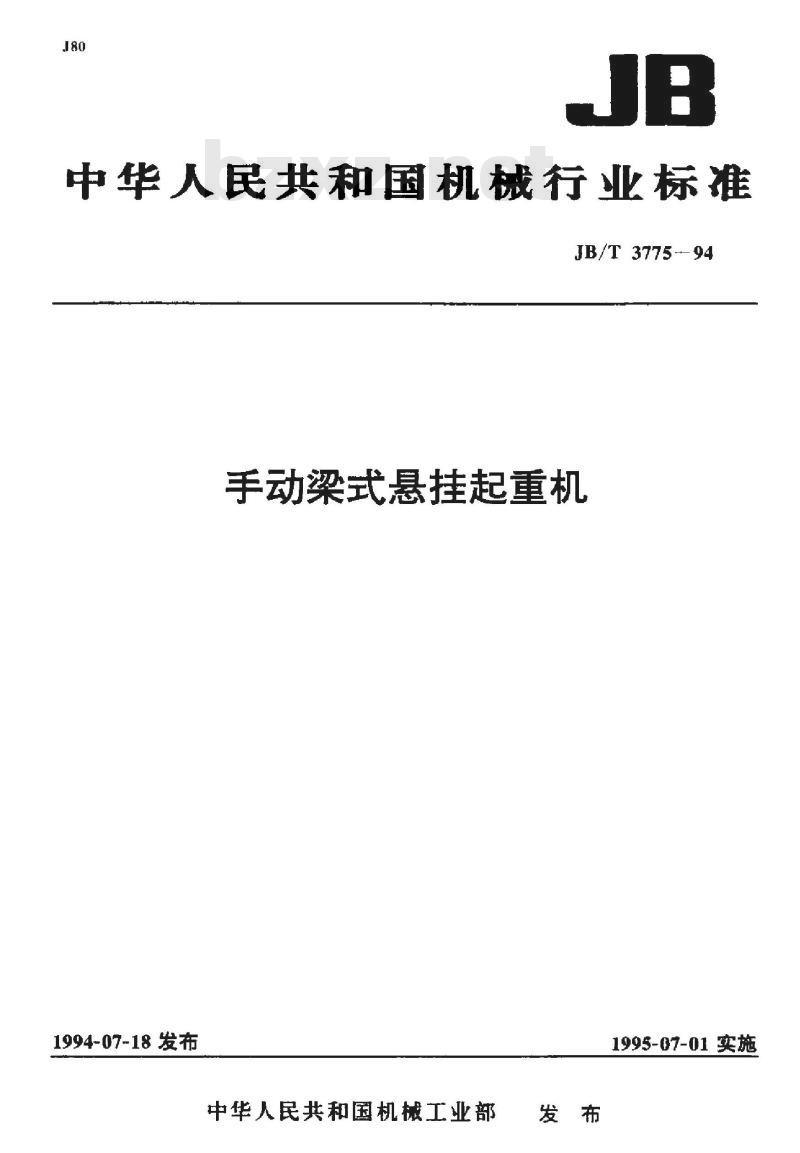

中华人民共和国机械行业标准
JB/T 3775--94
手动梁式悬挂起重机wwW.bzxz.Net
1994-07-18 发布
中华人民共和国机械工业部
1995-07-01 实施

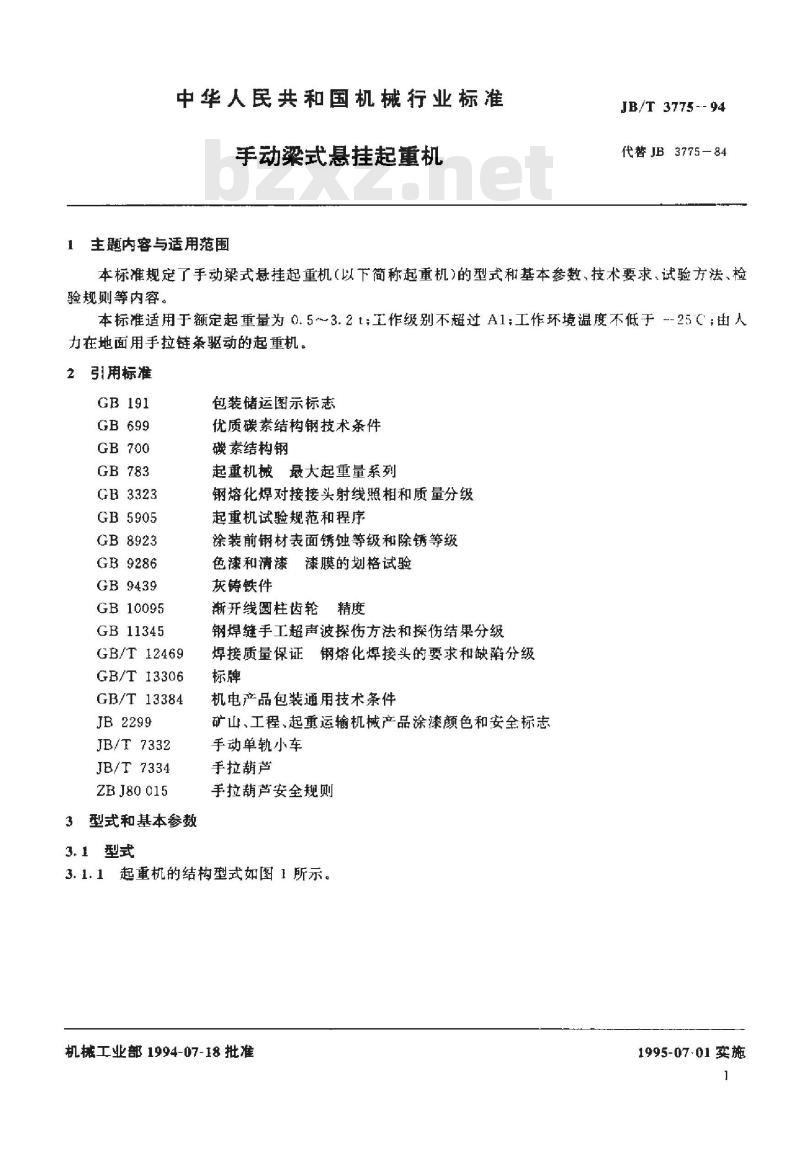

中华人民共和国机械行业标准
手动梁式悬挂起重机
1主题内容与适用范围
JB/T 3775 --- 94
代替JB3775-84
本标准规定了手动梁式悬挂起重机（以下简称起重机）的型式和基本参数、技术要求，试验方法、检验规则等内容。
本标准适用于额定起重量为0.5～3.2t；工作级别不超过A1；工作环境温度不低于--25（；由人力在地面用手拉链条驱动的起重机。引用标准
GB3323
GB5905
GB8923
GB9286
GB9439
GB10095
GB11345
GB/T 12469
GB/T 13306
GB/T 13384
JB2299
JB/T7332
JB/T 7334
ZB J80 015
3型式和基本参数
3.1型式
包装储运图示标志
优质碳素结构钢技术条件
碳素结构钢
起重机械最大起重量系列
钢熔化焊对接接头射线照相和质量分级起重机试验规范和程序
涂装前钢材表面锈蚀等级和除锈等级色漆和清漆漆膜的划格试验
灰铸铁件
渐开线圆柱齿轮
钢焊缝手工超声波探伤方法和探伤结果分级焊接质量保证钢熔化焊接头的要求和缺陷分级标牌
机电产品包装通用技术条件
矿山、工程、起重运输机械产品涂漆颜色和安全标志手动单轨小车
手拉葫芦
手拉葫芦安全规则
3.1.1起重机的结构型式如图1所示。机械工业部1994-07-18批准
1995-07-01实施
3.1.2型号表示方法：
JBT 3775-94
S--跨度，—大车基距L一悬臂长度起升高度，m
跨度、m
额定起重量（以下简称起重量），产品代号
3.1.3标记示例
起重量21.跨度9m，起升高度10m的起重机应标记为：起重机SLX2--9.-10JB/T3775-943.2基本参数
3.2.1起重机的起重量（代号：G。，单位：t）应符合如下规定：0.5.1.2.3.2。
3.2.2起重机的跨度（代号：S，单位：m）应符合如下规定：3, 4.5.6.7.5+9.10.5.
3.2.3起重机的起升高度（代号：H、单位：m）应符合表1的规定：表1
起重量
起升高度
起重机的悬臂长度
起重机在有悬臂的情况下，其悬臂长度一般为L1≤S/5*技术要求
使用性能
3 ~ 12
JB/T 3775-94

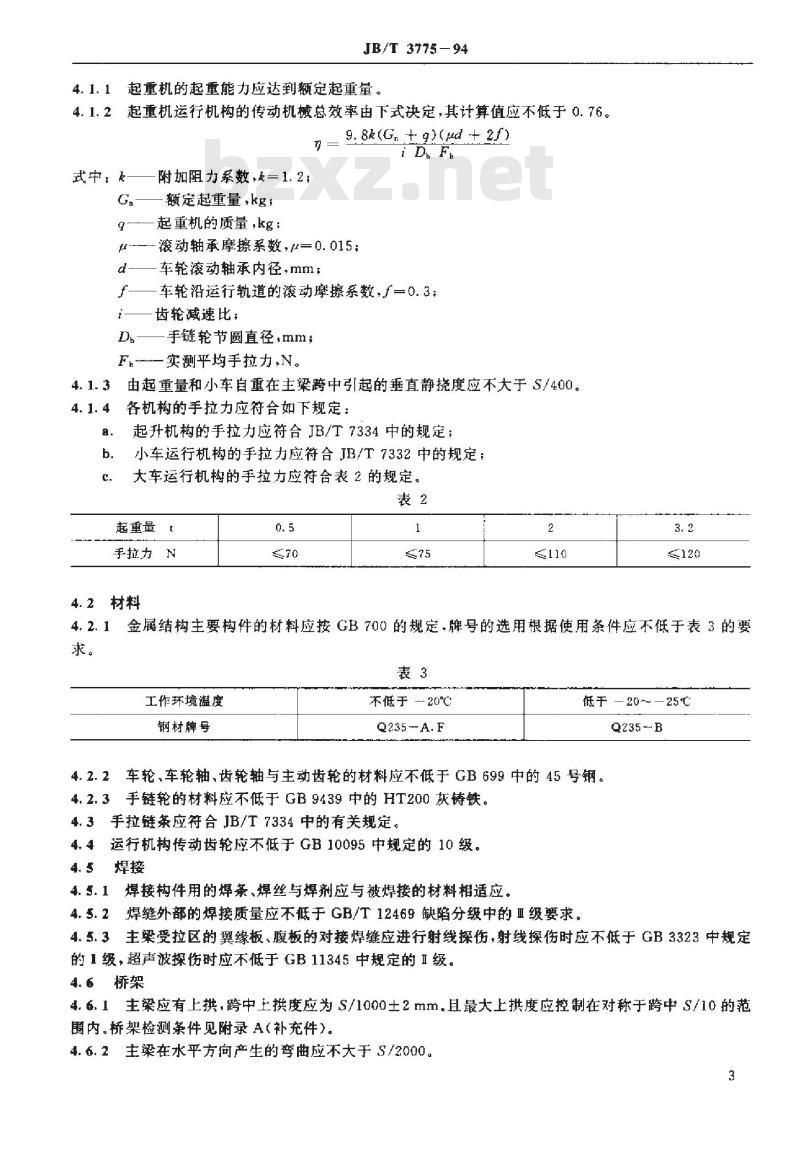

4.1.1起重机的起重能力应达到额定起重量。4.1.2起重机运行机构的传动机械总效率由下式决定，其计算值应不低于0.76。9. 8k(Gn + 9)(μd + 2f)
式中：
附阻力系数，=1.2；
额定起重量，kg；
起重机的质量，kg；
滚动轴承摩擦系数，p=0.015：
一车轮滚动轴承内径，mm;
车轮沿运行轨道的动摩擦系数，一0.3齿轮减速比：
手链轮节圆直径，mm;
F.一实测平均手拉力，N。
4.1.3由起重量和小车自重在主梁跨中引起的垂直静度应不大于S/400。4.1.4各机构的手拉力应符合如下规定：a.
起升机构的手拉力应符合JB/T7334中的规定：小车运行机构的手拉力应符合JB/T7332中的规定；大车运行机构的手拉力应符合表2的规定。表2
起重量
手拉力N
4.2材料
4.2.1金属结构主要构件的材料应按GB700的规定.牌号的选用根据使用条件应不低于表3的要求。
工作环境温度
钢材牌号
不低于—20℃
低于 —20 ～—25℃
Q235-B
4.2.2车轮、车轮轴、齿轮轴与主动齿轮的材料应不低于GB699中的45号钢。4.2.3手链轮的材料应不低于GB9439中的HT200灰铸铁。4.3手拉链条应符合JB/T7334中的有关规定，4.4运行机构传动齿轮应不低于GB10095中规定的10级，焊接
焊接构件用的焊条、焊丝与焊剂应与被焊接的材料相适应。4.5.2焊缝外部的焊接质量应不低于GB/T12469缺陷分级中的Ⅲ级要求。4.5.3主梁受拉区的翼缘板，腹板的对接焊缝应进行射线探伤，射线探伤时应不低于GB3323中规定的1级，超声波探伤时应不低于GB11345中规定的Ⅱ级。4.6桥架
4.6.1主梁应有上拱，跨中上拱度应为S/1000土2mm。且最大上拱度应控制在对称于跨中S/10的范围内。桥架检测条件见附录A（补充件）。4.6.2主梁在水平方向产生的弯曲应不大于S/2000。3

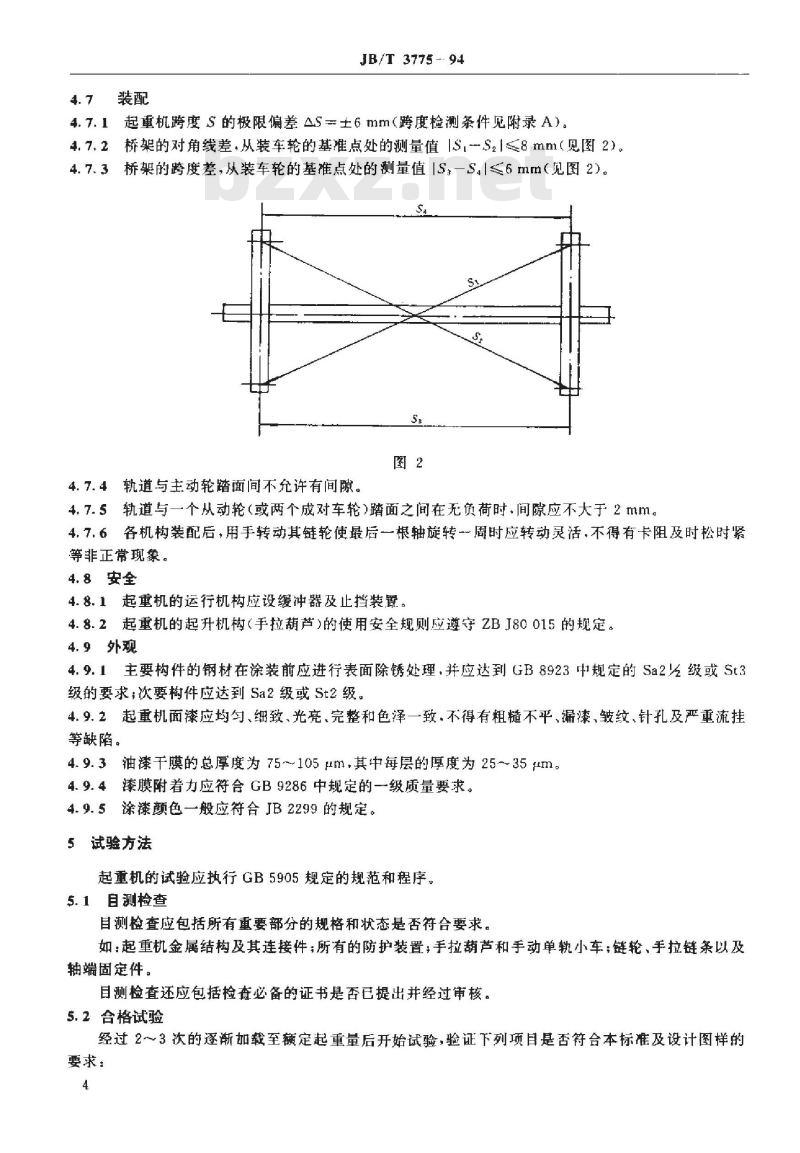

4.7装配
JB/T 3775--94
4.7.1起重机跨度S的极限偏差△S=土6mm（跨度检测条件见附录A）。4.7.2桥架的对角线差，从装车轮的基准点处的测量值1S,-S2l≤8mm（见图2)。4.7.3桥架的跨度差，从装车轮的基准点处的测量值1S一S./≤6mm（见图2)。S
4.7.4轨道与主动轮踏面间不允许有间隙。4.7.5轨道与一个从动轮（或两个成对车轮）踏面之间在无负荷时间隙应不大于2mm。4.7.6各机构装配后，用手转动其链轮使最后一根轴旋转-周时应转动灵活.不得有卡阻及时松时紧等非正常现象。
4.8安全
4.8.1起重机的运行机构应设缓冲器及止挡装置。4.8.2起重机的起升机构（手拉葫芦）的使用安全规则应遵守ZBJ80015的规定。4.9外观
4.9.1主要构件的钢材在涂装前应进行表面除锈处理，并应达到GB8923中规定的Sa2级或St3级的要求；次要构件应达到Sa2级或St2级。4.9.2起重机面漆应均勾、细致、光亮，完整和色泽一致，不得有粗糙不平、漏漆、皱纹、针孔及严重流挂等缺陷。
4.9.3油漆干膜的总厚度为75~105μm.其中每层的厚度为25~35μm。4.9.4漆膜附着力应符合GB9286中规定的-~级质量要求。4.9.5涂漆颜色一般应符合JB2299的规定。5试验方法
起重机的试验应执行GB5905规定的规范和程序。5.1自测检查
目测检查应包括所有重要部分的规格和状态是否符合要求。如：起重机金属结构及其连接件；所有的防护装置，手拉葫芦和手动单轨小车；链轮、手拉链条以及轴端固定件。
目测检查还应包括检查必备的证书是否已提出并经过审核。5.2合格试验
经过2~3次的逐渐加载至额定起重量后开始试验，验证下列项目是否符合本标准及设计图样的要求：
JB/T3775-94
起升机构的主要性能和基本参数应符合JB/T7334中的规定：接，
b．小车运行机构直线运行时的主要性能和基本参数应符合JB/T7332中的规定：c.传动机械效率的测定，在不超过3/1000坡道的轨道上测定手拉力，按4.1.2条规定的公式进行换算，效率值应符合该条的规定。手拉力的测定详见本条e项：d．主梁跨中垂直静挖度应符合4.1.3条的规定。试验方法参见5.3.1条；e.手拉力的测定，可用传感器法或砖码法测定，传感器法测量时，其传感器必须经过标定。用码法测量时，起重机应在额定载荷下，在其手拉链条的一侧挂上码，并逐渐小量增加码，直至克服静摩擦力后慢慢地驱动起重机运动，此时所挂的码重量为所测大车的手拉力，手拉力测三次取其平均值，且应符合4.1.4条的规定。小车运行机构和起升机构手拉力的测试方法应符合相关标准的规定。5.3载荷起升能力试验
5.3.1静载试验
试验前应将空载小车停放在跨度的中间位置，并在主梁上定出基准点（在额定载荷下测量垂直静挠度）。
起升机构逐渐加载至1.25G。起升至离地面100~200mm处，悬空时间不少于10min，然后卸去载荷，如此重复进行三次。第三次卸载后，主梁不得有永久变形。然后将小车开至跨端，检测主梁实有上拱度应不低于0.7S/1000。
试验后检查起重机的每一个组成部分，不得有裂纹、永久变形、油漆剥落或对起重机的性能与安全有影响的损坏，连接处亦不得出现松动或损坏，则试验合格。5.3.2动载试验
起重机各机构的动载试验一般应分别进行。试验载荷为1.1G，，各机构的累计运行距离应符台表4的规定。
机构名称
正反次数
小车运行
大车运行
起電升
各机构完成其功能试验后，经检查连接处无松动且没有发现机构或构件损坏，则试验合格。6检验规则
6.1出厂检验
6.1.1每台起重机都应进行出厂检验，检验的内容包括本标准除第5章中5.2和5.3条规定的试验内容外的所有项目。
6.1.2起重机应在制造厂进行预装。6.1.3空运转试验：试验时，应将起重机车轮架空，用手拨动各机构的手链轮应转动灵活。6.1.4制造厂的质量检验部门应按产品图样及本标准进行逐项检验。检验合格后才准予出厂，出厂产品应向用户签发产品合格证明书。6.2型式检验
6.2.1有下列情况之一时，一般应进行型式检验：a。新产品或老产品转厂生产的试制定型鉴定；b，正式生产时，按照表5的规定进行抽样检验；5
月生产总台数
每半年抽检台数
JB/T377S-94
正式生产后，如结构、材料、工艺等有较大改变，可能影响产品的性能时；C
d。产品停产二年以上恢复生产时。6.2.2型式检验项目包括出厂检验和第5章中规定的全部内容。6.2.3如制造厂没有条件进行型式检验，则应到用户使用现场作型式检验。>30
6.2.4进行型式检验的起重机应由制造厂的质量检验部门或由国家质量监督机构根据实际与可能进行指定，应同时考虑产品的起重量和跨度的大小等方面进行调配，使其逐渐达到全系列的考核。7标志、包装
7.1每台起重机应在主梁跨中明显位置上固定起重量吨位牌，吨位牌上应标出：a.
额定起重量；
制造厂名称、厂标或商标。
7.2每台起重机应在主梁一侧明显位置上固定标牌，标牌应符合GB/T13306的要求，标牌内容应包括：
起重机名称；
起重机的基本参数；
起重机的型号或标记：
起重机的出厂编号及制造日期：制造厂名称。
7.3起重机的包装应符合GB191及GB/T13384的有关规定。在起重机的包装箱内应放置下列随机文件：7.4
产品合格证明书：
产品使用维护说明书；
装箱单；
安装图：
易损件图：
其他有关技术文件。
8保证期
制造厂应保证所供应的起重机，在用户妥善保管、合理安装和正确使用的条件下，自使用日算起12个月内（但不超过自发货日算起18个月内)能正带工作。6
AI桥架检测条件
JB/T3775-94
附录Λ
桥架和跨度检测条件
（补充件）
A1.1检测时，桥架的支承点应在端梁的下面，尽量接近车轮位置A1.2在桥架端梁的上翼缘板上找四个基准点（车轮支承中心附近》调平.其误差在跨度方向不超过3nm.在轮距方向不超过2mm。
A1.3桥架应在无日照影响的情况下进行测量。A1.4用拉钢丝法测量主梁上拱度时，钢丝直径为0.49~0.52mm.拉力为150N在测得数值中扣除表A1所列因钢丝自重影响的修正值，即为主梁实际上拱度。表Al
跨度S
>7.5-~10. 5
A2跨度检测条件
A2.1测量跨度采用的拉力值和修正值见表A2。表A2
钢卷尺截面
跨度sm拉力值N
修正值
A2.2测量时钢卷尺和桥架温度应一-致，钢卷尺应自然下垂不得摆动。mm
A2.3测量所得钢卷尺上的读数加上表A2所列的修正值和钢卷尺的计量修正值正或负）.即为起重机的实际跨度。
附加说明：
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由北京起重运输机械研究所负责起草。本标准主要起草人陶丽、马京东。中华人民共和国
