【机械行业标准(JB)】 托盘搬运车 技术条件

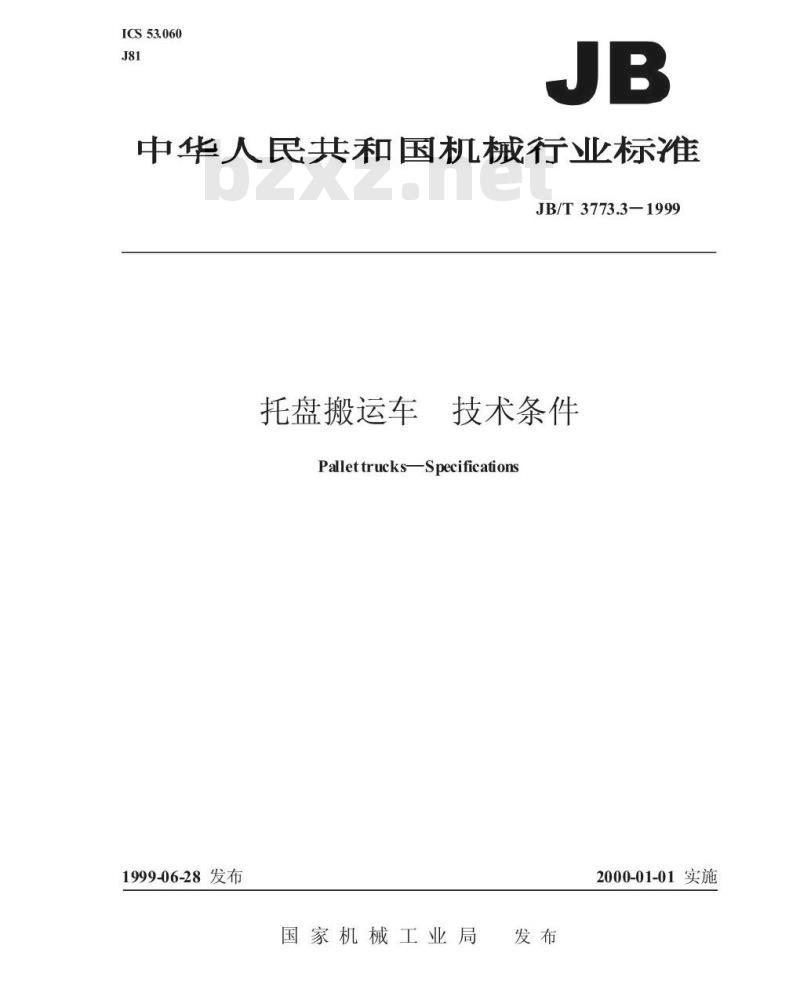

ICS53.060
中华人民共和国机械行业标准
JB/T3773.3-1999
托盘搬运车
技术条件
PallettrucksSpecifications
1999-06-28发布
国家机械工业局
2000-01-01实施

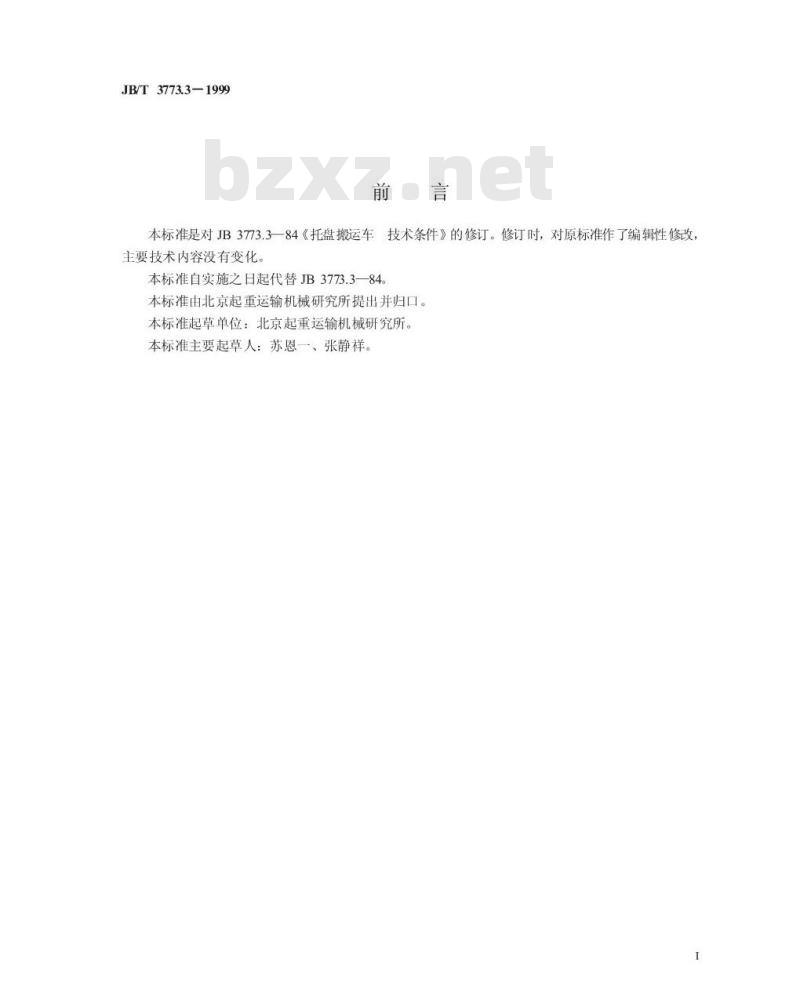

JB/T3773.3—1999bzxZ.net
本标准是对JB3773.3一84《托盘搬运车技术条件》的修订。修订时，对原标准作了编辑性修改主要技术内容没有变化。
本标准自实施之日起代替JB3773.3—84。本标准由北京起重运输机械研究所提出并归口。本标准起草单位：北京起重运输机械研究所。本标准主要起草人：苏恩一、张静祥。1

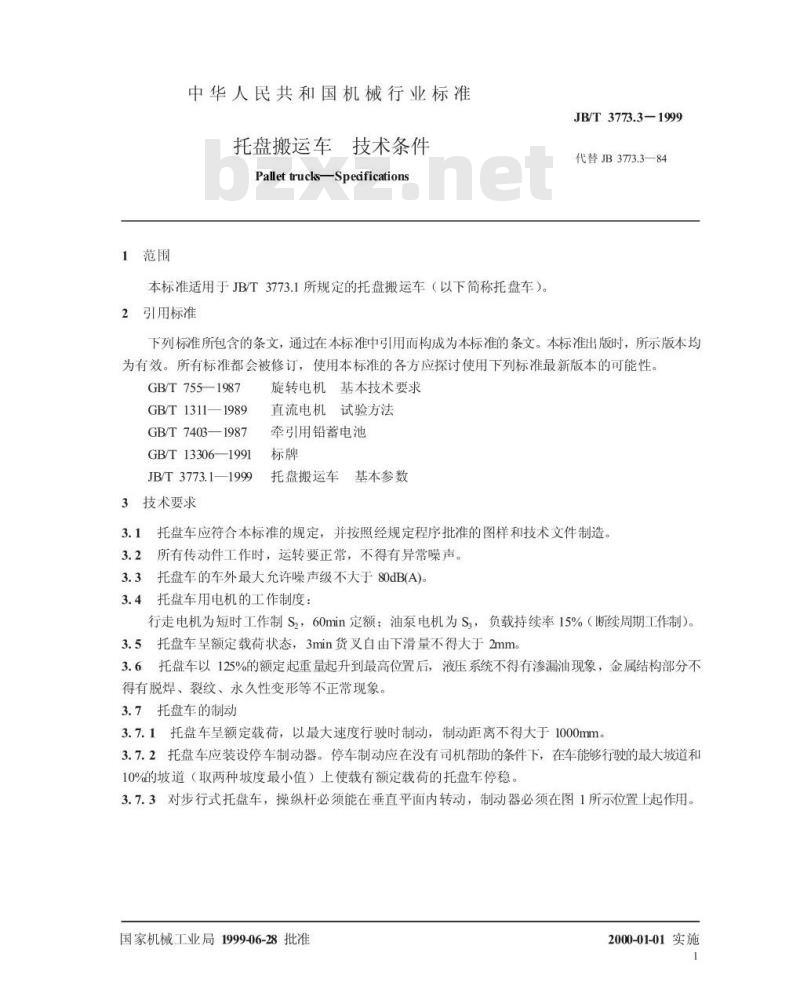

1范围
中华人民共和国机械行业标准
托盘搬运车技术条件
Pallet trucksSpeifications
本标准适用于JB/T3773.1所规定的托盘搬运车（以下简称托盘车）。2引用标准
JB/T3773.3-1999
代替JB3773.3—84
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7551987
GB/T1311—1989
GB/T7403—1987
GB/T13306—1991
JB/T3773.1—1999
3技术要求
旋转电机基本技术要求
直流电机试验方法
牵引用铅蓄电池
托盘搬运车基本参数
3.1托盘车应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。3.2所有传动件工作时，运转要正常，不得有异常噪声。3.3托盘车的车外最大充许噪声级不大于80dB(A)。3.4托盘车用电机的工作制度：
行走电机为短时工作制S，60min定额：油泵电机为S，负载持续率15%（断续周期工作制）。3.5托盘车呈额定载荷状态，3min货叉自由下滑量不得大于2mm3.6托盘车以125%的额定起重量起升到最高位置后，液压系统不得有渗漏油现象，金属结构部分不得有脱焊、裂纹、永久性变形等不正常现象。3.7托盘车的制动
3.7.1托盘车呈额定载荷，以最大速度行驶时制动，制动距离不得大于1000mm。3.7.2托盘车应装设停车制动器。停车制动应在没有司机帮助的条件下，在车能够行驶的最大坡道和10%的坡道（取两种坡度最小值）上使载有额定载荷的托盘车停稳。3.7.3对步行式托盘车，操纵杆必须能在垂直平面内转动，制动器必须在图1所示位置上起作用。国家机械工业局1999-06-28批准2000-01-01实施

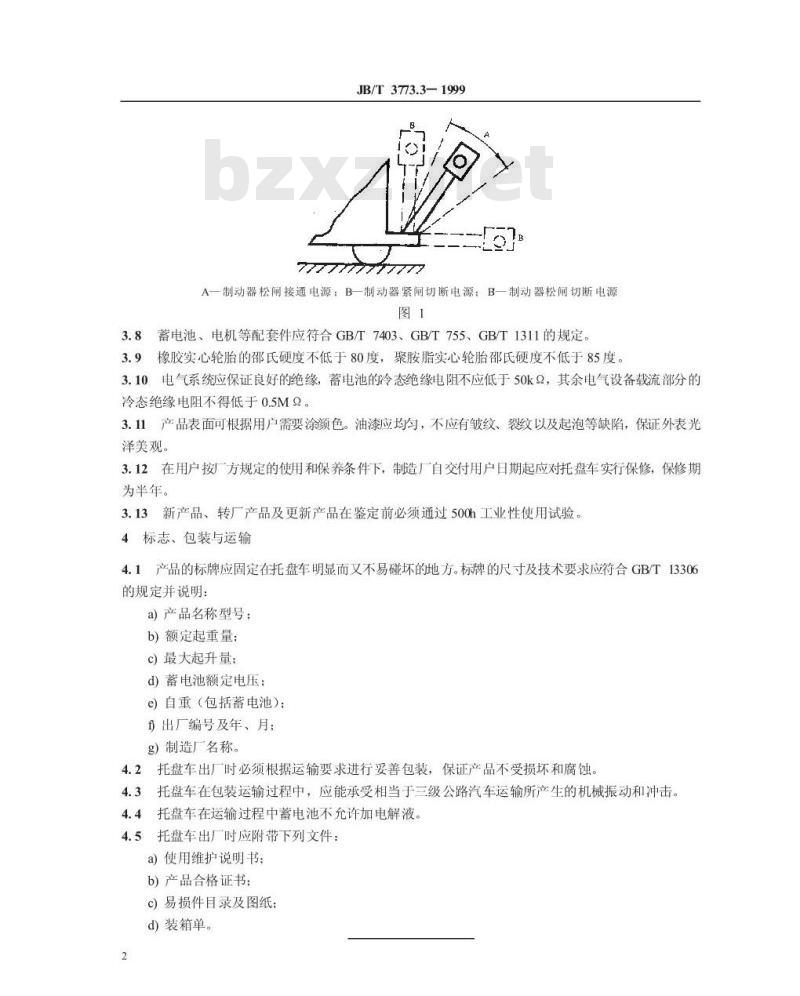

JB/T3773.3—1999
A一制动器松闸接通电源：B一制动器紧闸切断电源：B一制动器松闸切断电源图1
3.8蓄电池、电机等配套件应符合GB/T7403、GB/T755、GB/T1311的规定。3.9橡胶实心轮胎的邵氏硬度不低于80度，聚胺脂实心轮胎邵氏硬度不低于85度。3.10电气系统应保证良好的绝缘，蓄电池的冷态绝缘电阻不应低于50k2，其余电气设备载流部分的冷态绝缘电阻不得低于0.5M2。
3.11产品表面可根据用户需要涂颜色。油漆应均匀，不应有皱纹、裂纹以及起泡等缺陷，保证外表光泽美观。
3.12在用户按厂方规定的使用和保养条件下，制造厂自交付用户日期起应对托盘车实行保修，保修期为半年。
3.13新产品、转厂产品及更新产品在鉴定前必须通过500h工业性使用试验。4标志、包装与运输
4.1产品的标牌应固定在托盘车明显而又不易碰坏的地方。标牌的尺寸及技术要求应符合GB/T13306的规定并说明：
a)产品名称型号：
b）额定起重量：
c）最大起升量：
d）蓄电池额定电压：
e）自重（包括蓄电池）；
f出厂编号及年、月；
g）制造厂名称。
4.2托盘车出厂时必须根据运输要求进行妥善包装，保证产品不受损坏和腐蚀。4.3托盘车在包装运输过程中，应能承受相当于三级公路汽车运输所产生的机械振动和冲击。4.4托盘车在运输过程中蓄电池不允许加电解液。4.5托盘车出厂时应附带下列文件：a)使用维护说明书：
b）产品合格证书；
c)易损件目录及图纸：
d)装箱单。

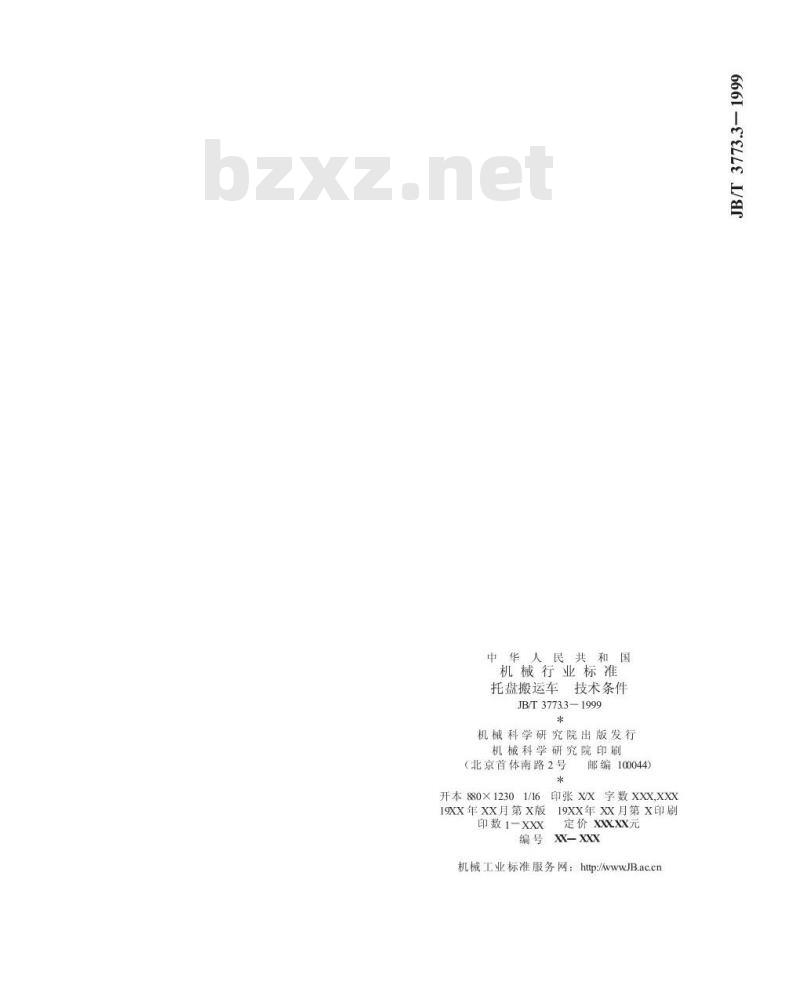

机械行业标准
托盘搬运车技术条件
JB/T3773.3—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×1230
K字数xxX,xxx
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
