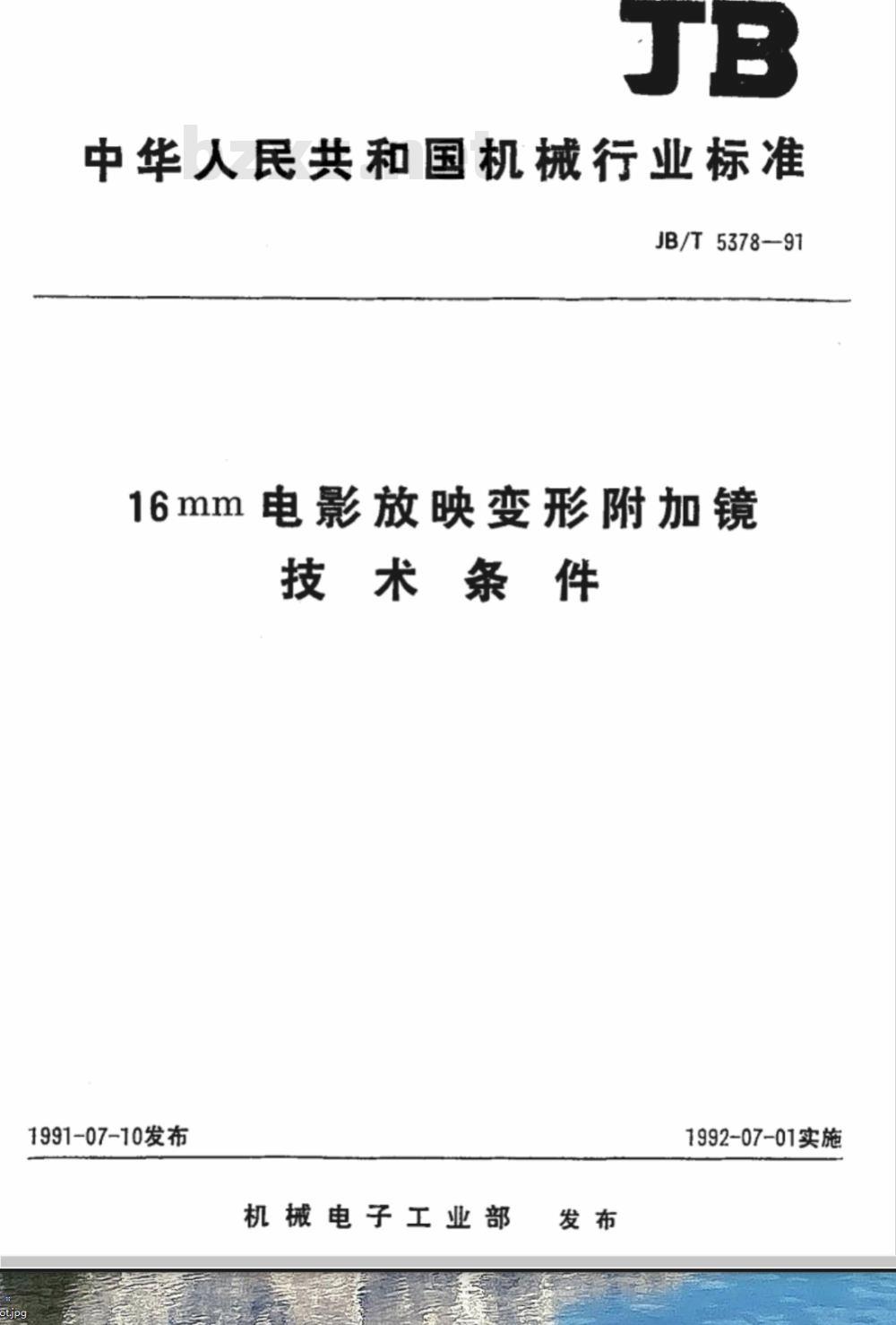

中华人民共和国机械行业标准
JB/T5378—91
电影放映变形附加镜
16mm E
技术条件
1991-07-10发布免费标准下载网bzxz
机械电子工业部
1992-07-01实施

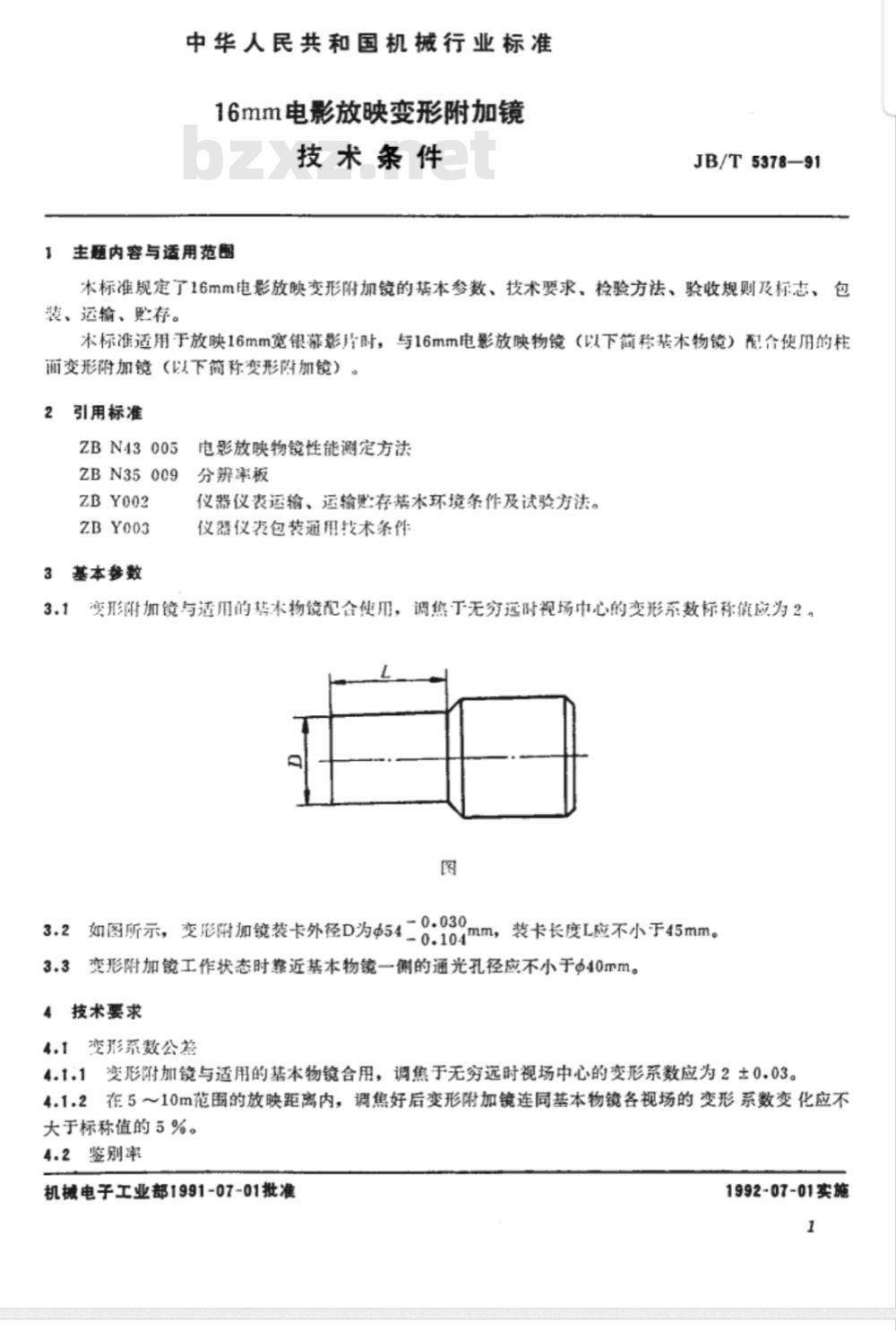

中华人民共和国机械行业标准
16mm电影放映变形附加镜
技术条件
主题内容与适用范围
JB/T5378—91
本标准规定了16mm电影放映变形附加镜的本参数、技术要求、检验方法、验收规则及标志、包装、运输、购存。
本标准适用于放映16mm宽银幕影片时，与16mm电影放映物镜（以下简称基本物镜）配合使用的柱面变形附加镜（以下简称变形降加镜）。引用标准
ZBN43005电影放映物镜性能测定方法ZBN35009分辨率板
ZBY002
ZBY003
基本参数
仪器仪表运输、运输购存基本环境条作及试验方法。仪器仪表包装通用技术条件
变形附加镜与适的基术物镜配合使用，调焦于无穷远附视场中心的变形系数标称值应为2C
二0.13gmm，装卡长度L应不小于45mm。-0.030
如图所示，变形附加镜装卡外径D为54变形附加镜工作状态时靠近基本物镜一侧的通光孔径应不小于Φ40mm。3.3
4技术要求
4.1变形系数公差
4.1.1变形附加镜与适用的基本物镜合用，调焦于无穷远时视场中心的变形系数应为2±0.03。4.1.2在5～10m范围的放映距离内，调焦好后变形附加镜连同基本物镜各视场的变形系数变化应不大于标称值的5%。
4.2鉴别率
机械电子工业部1991-07-01批准1992-07-01实施

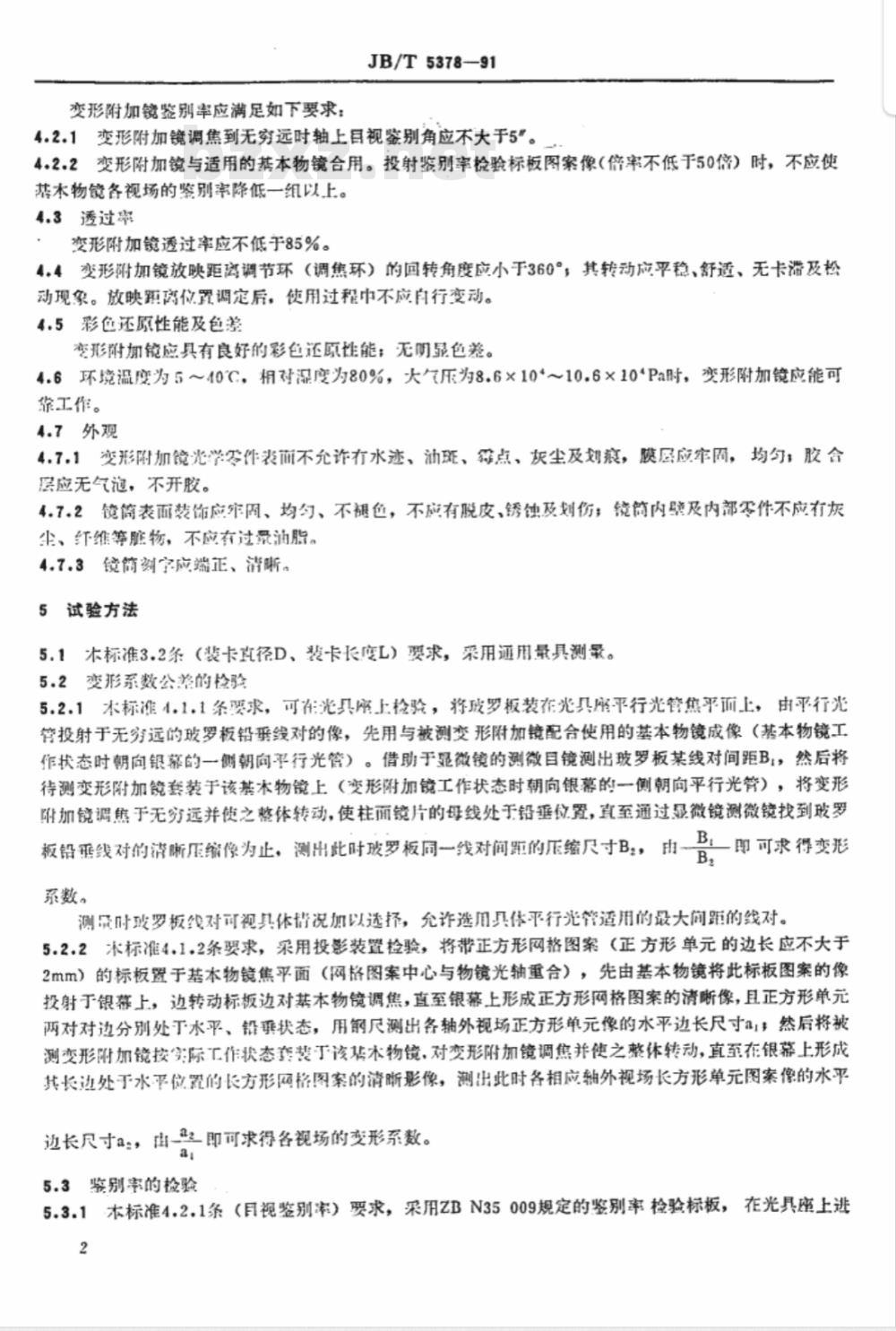

变形附加镜鉴别率应满足如下要求：JB/T5378-91
4.2.1变形附加镜调焦到无穷远时轴上目视鉴别角应不大于5”。4.2.2变形附加镜与适用的基本物镜合用。投射鉴别率检验标板图案像（率不低于50倍）时，不应使基本物镜各视场的鉴别率降低一组以上。4.3透过
变形附加镜透过率应不低于85%。4.4变形附加镜放映距离调节环（调焦环）的回转角度应小于360°，其转动应平稳、舒适、无卡潘及松动现象。放映距离位置调定后，使用过程中不应自行变动。4.5彩色还原性能及色
变形附加镜应具有良好的彩色还原性能；无明显色差。4.6环境温度为5～40℃，相对湿度为80%，大气压为8.6×10*～10.6×10*Pa时，变形附加镜应能可蔡工作。
4.7外观
4.7.1变形附加镜光学零件表面不允诈有水迹、斑、点，灰尘及划痕，膜唇应牢固，均匀；胶含层应无气泡，不开胶。
4.7.2镜筒表面装饰应牢固、均勾、不褪色，不应有脱皮、锈蚀及划伤；镜筒内及内部零件不应有灰尘、纤维等脏物，不应有过最润脂。4.7.3镜简刻字应端正、清晰。
5试验方法
5.1术标准3.2条（装卡直径D、装卡长度L）要求，采用通用量具测量。5.2变形系数公差的检验
5.2.1本标准1.1.1条要求，可在光具座上检验，将玻罗板装在光具座平行光管焦乎面上，由平行光管投射于无穷远的玻罗板铅垂线对的像，先用与被测变形附加镜配合使用的基本物镜成像（基本物镜工作状态时朝向银幕的一侧朝向平行光管）。借助于显微镜的测微目镜测出玻罗板某线对间距B，然后将待测变形附加镜套装于该基木物镜上（变形附加镜工作状态时朝向银幕的一侧朝向平行光管），将变形附加镜调熊于无穷远并使之整体转动，使柱雨镜片的母线处于铅垂位置，直至通过显微镜测微镜找到玻罗板铅需线对的落晰压缩像为止，测出此时碳罗板同一线对间距的压缩尺寸B，由一是一即可求得变形Bz
系数。
测景时玻罗板线对可视具体情况加以选择，允许选具体平行光管适用的最大间距的线对。5.2.2术标准4.1.2条要求，采用投影装置检验，将带正方形网格图案（正方形单元的边长应不大于2mm）的标板置于基本物镜焦平面（网格图案中心与物镜光轴重合），先由基本物镜将此标板图案的像投射于银幕上，边转动标板边对基本物镜调焦，直至银幕上形成正方形网格图案的清晰像，且正方形单元两对对边分别处于水平、铅乘状态，用钢尺测出各轴外视场正方形单元像的水平边长尺寸a然后将被测变形附加镜按实际工作状态变装于该基本物镜，对变形附加镜调焦并使之整体转动，直至在银幕上形成其长边处于水平位置的长方形网格图案的清晰影像，测出此时各相应轴外视场长方形单元图案像的水平边长尺寸a：，出一2即可求得各视场的变形系数。a,
5.3鉴别率的检验
5.3.1本标准4.2.1条（月视鉴别率）要求，采用ZBN35009规定的鉴别率检验标板，在光具座上进2
JB/T5378-91

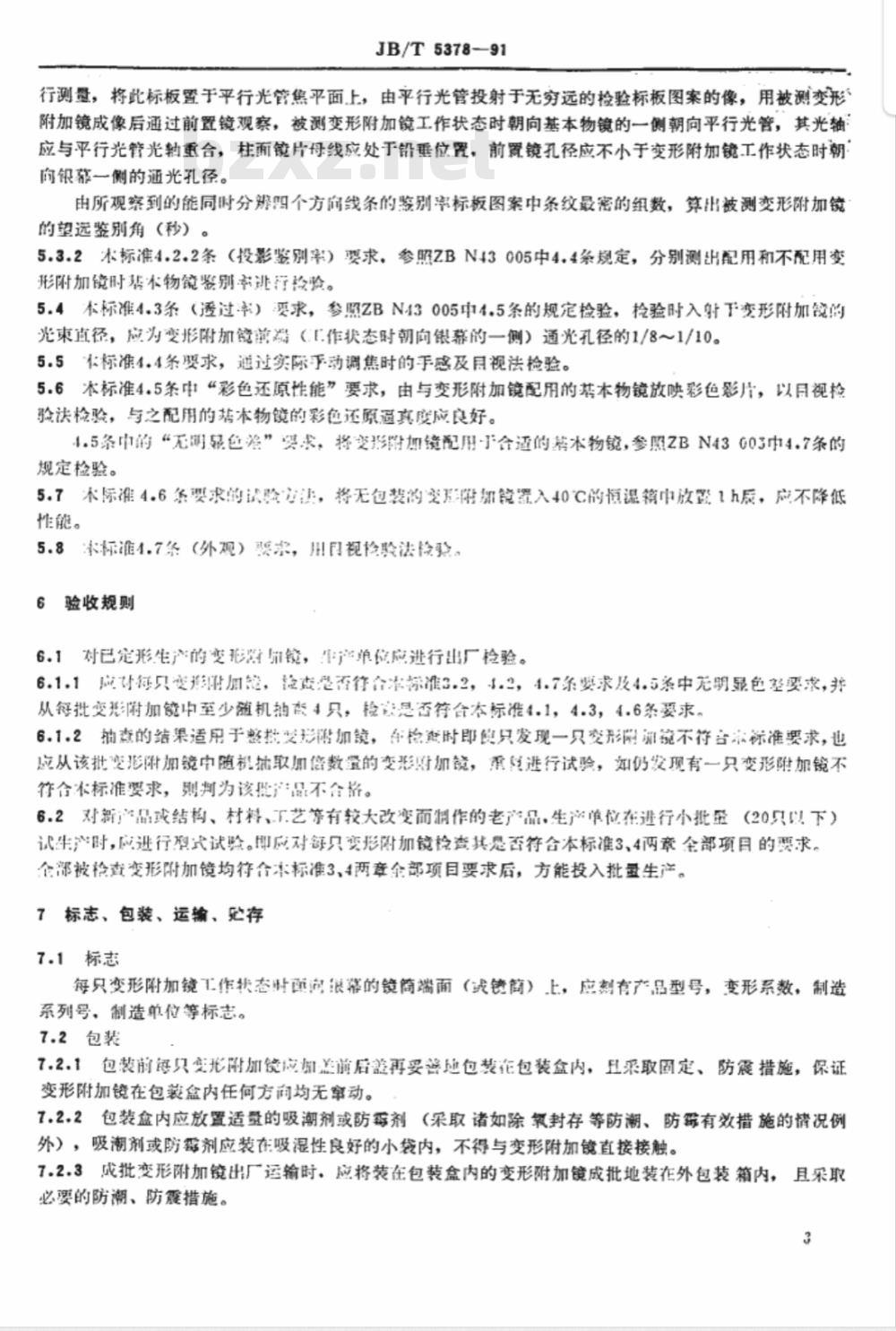

行测量，将此标板置于平行光管焦平面上，由平行光管投射于无穷远的检验标板图案的像，用被测变形附加镜成像后通过前置镜观察，被测变形附加镜工作状态时朝向基本物镜的一侧朝向平行光管，其光轴应与平行光管光轴重合，柱面镜片母线应处于铅垂位置，前置镜孔径应不小于变形附加镜工作状态时朝向银幕一侧的通光孔径。
由所观察到的能同时分辨四个方向线条的鉴别率标板图案中条纹最密的组数，算出被测变形附加镜的望远鉴别角（秒）。
5.3.2本标准4.2.2条（投影鉴别率）要求，参照ZBN43005中4.4条规定，分别测配用和不配用变形附加镜时基本物镜鉴别率逃行龄龄。5.4本标准4.3条（透过率）要求，参照ZBN43005中4.5条的规定检验，检验时入射下变形附加镜的光束直径，应为变形附加镜游漏（.E作状态时朝向银幕的一侧）通光孔径的1/8～1/10。5.5在标准4.4条要求，通过实际乎动调焦时的手感及月视法检验。5.6术标准4.5条中“彩色还原性能”要求，由与变形附加镜配用的基本物镜放映彩色影片，以月视检验法检验，与之配用的盐本物镜的彩色还原遍真度应良好。4.5条中的“无明最色落”婴求，将变形附加镜配用于合适的格本物镜，参照ZBN4303中4.7条的规定检验。
5.7本际准4.6条要求的试验法，将无包装的变无附加镜罩入40℃的恒温箱中放致1h辰，应不降低性能。
5.8本标准4.7条（外观）要求，用！同视检法险验。6验收规则
6，1对已定形生产的变形而镜，产单位应进行出厂检验。6.1.1应寸衔只变附加管，检查是否行合准标准3.2，4.2，4.7条要求及4.5系中无明显色整要求，并从每批变形附加髋中至少随机抽变4只，检决是否符合本标准4.1，4.3，4.6条要求，6.1.2抽查的结集适用于整批变形融加镜，年检宽时即便只发现一只变形附训镜不符求标准要求，也应从该批变形附加镜中随机抽取加倍数量的变形加镜，承阻进行试验，如仍发现有一只变形附加镜不行合有标准要求，则判为该批产品不合。6.2对新；晶品或结构、材料、下艺等有较大改变而制作的老产品，生产单位在进行小批册（20只以下）试生产时，应进行型式试验。即应对舒只变形附加镜检查其是否符合本标准3、4两章全部项目的要求，企部被检查变形附加镜均符合求标准3，4两章全部项目要求后，方能投入批量生产。7标志、包装、运输、必存
7.1标志
每只变形附加镜工作状态时面离限幕的镜简端面（或镜简）上，应刻有产品型号，变形系数，制造系列号，制造单位等标志。
7.2包装
7.2.1包装前海只变形附加镜成加盖前后盖再妥善地包慧在包装盒内，且采取固定、防震措施，保证变形附加镜在包装盒内任何方询均无案动。7.2.2包装盒内应放置适量的吸潮剂或防霉剂（采取诸如除氧封存等防潮、防霖有效措施的情况例外），吸潮剂或防露剂应装在吸湿性良好的小袋内，不得与变形附加镜直接接触。7.2.3成批变形附加镜出厂运输时，应将装在包装盒内的变形附加镜成批地装在外包装箱内，且采取必要的防潮、防震措施。
JB/T537891
7.2.4包装盒内应有的随机文件及外包装箱的标志，应符合ZBY003中第5条的规定。7.3运输、贴存
7.3.1变形附加镜运输、贮存的基本环境条件应如下表所规定。表
基本环境条件
初对湿度(25℃时)
加速度
脉冲指续时间
自山跌落高度
变形附加镜运输购存的试验方法应符合ZBY002的有关规定。附加说明：
木标准由机械电子工业部案皇岛视听机械研究所提出并归口。本标准由案皇岛视听机械研究所负责起草。额
250正常搬动
