【机械行业标准(JB)】 石灰石用锤式破碎机

ICS73.120
中华人民共和国机械行业标准
JB/T3766-2000
石灰石用锤式破碎机
Hammercrusherforlimestone
2000-04-24发布
国家机械工业局
2000-10-01实施
JB/T3766—2000

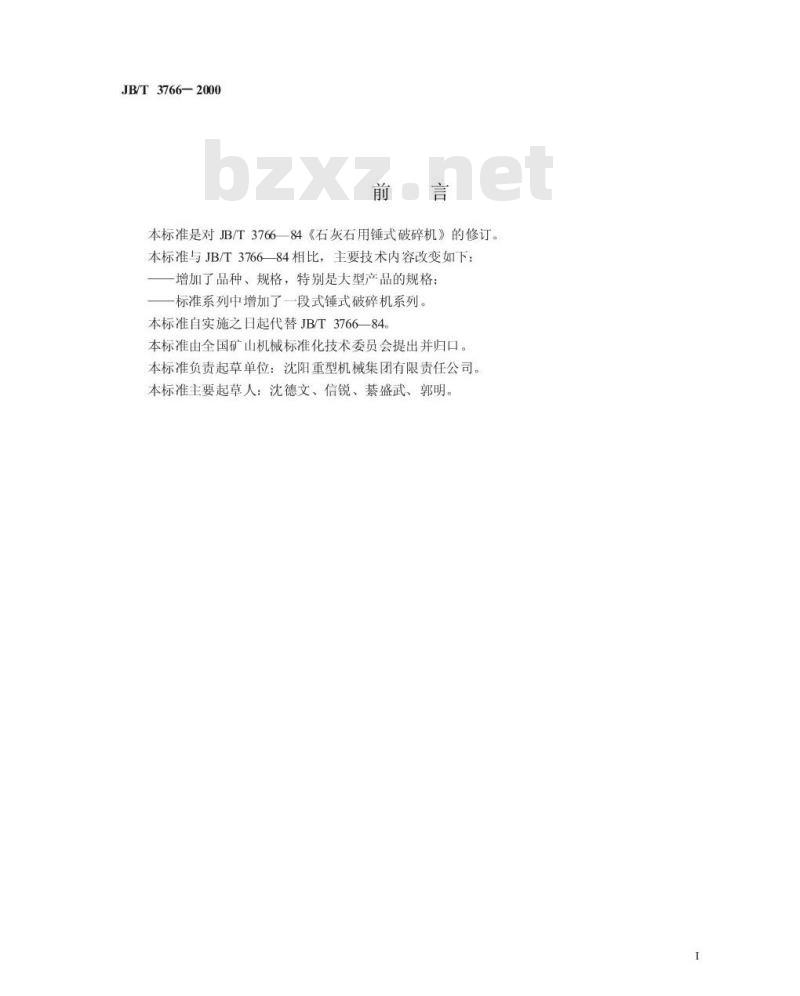

本标准是对JB/T376684《石灰石用锤式破碎机》的修订。本标准与JB/T376684相比，主要技术内容改变如下：增加了品种、规格，特别是大型产品的规格；一标准系列中增加了一段式锤式破碎机系列。本标准自实施之日起代替JB/T3766—84。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：沈阳重型机械集团有限责任公司。本标准主要起草人：沈德文、信锐、萘盛武、郭明。1
1范围

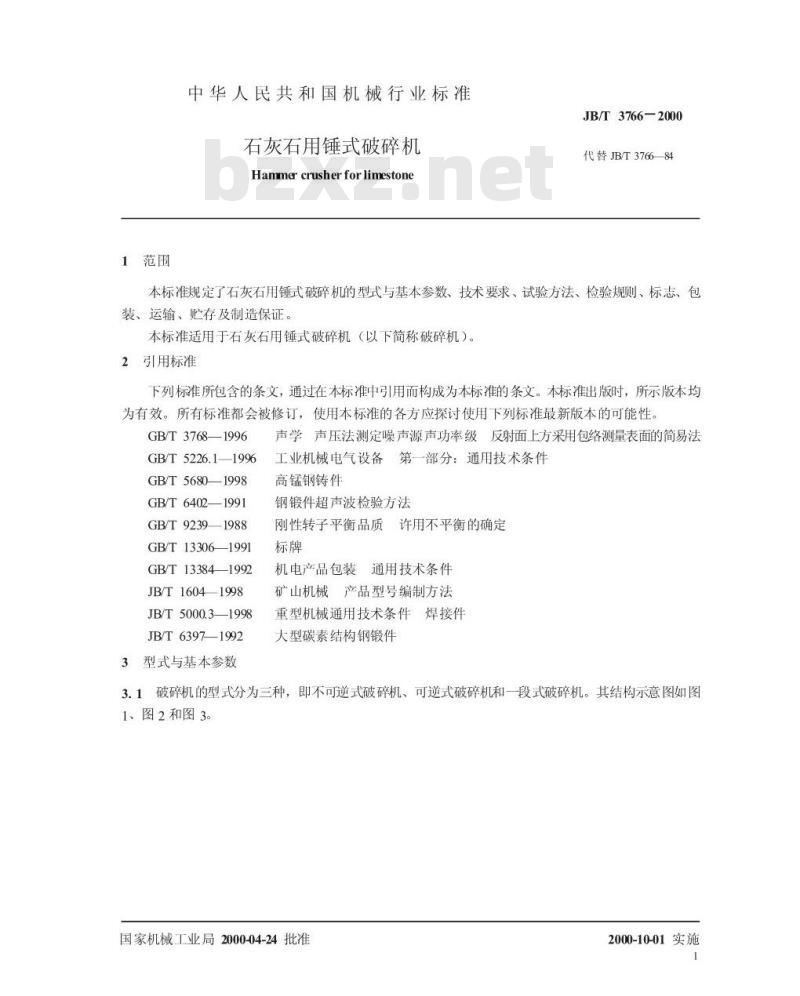

中华人民共和国机械行业标准
石灰石用锤式破碎机
Hammer crusherforlimestone
JB/T3766—2000
代替JB/T3766—84
本标准规定了石灰石用锤式破碎机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输、贮存及制造保证。
本标准适用于石灰石用锤式破碎机（以下简称破碎机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3768——1996
GB/T 5226.1—1996
GB/T5680—1998
GB/T 6402—1991
GB/T92391988
GB/T 133061991
GB/T133841992
JB/T16041998
JB/T5000.3—1998
JB/T6397—1992
3型式与基本参数
声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法工业机械电气设备第一部分：通用技术条件高锰钢铸件
钢锻件超声波检验方法
刚性转子平衡品质许用不平衡的确定标牌
机电产品包装通用技术条件
矿山机械产品型号编制方法
重型机械通用技术条件焊接件
大型碳素结构钢锻件

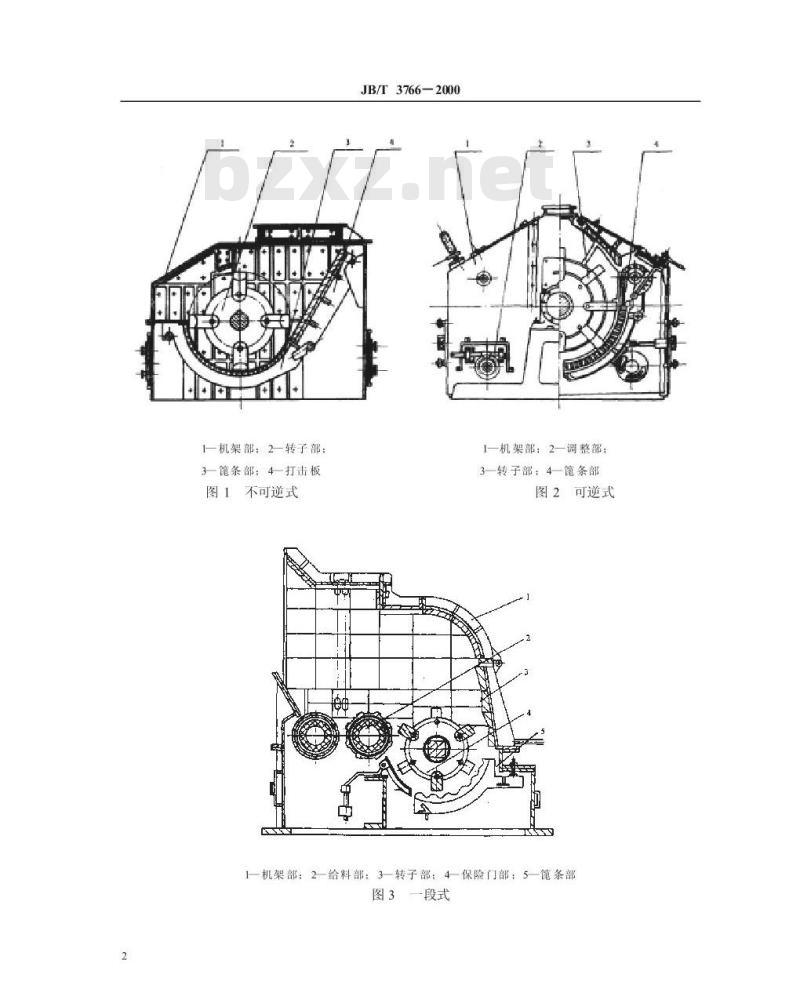

3.1破碎机的型式分为三种，即不可逆式破碎机、可逆式破碎机和一段式破碎机。其结构示意图如图1、图2和图3。
国家机械工业局2000-04-24批准2000-10-01实施
1机架部：2转子部：
3—篦条部：4打击板
图1不可逆式
JB/T3766—2000Www.bzxZ.net
1一机架部：2一调整部：
3转子部：4—篦条部
图2可逆式
1机架部；2-给料部：3—转子部：4保险门部：5—篦条部图3
一段式
JB/T3766—2000

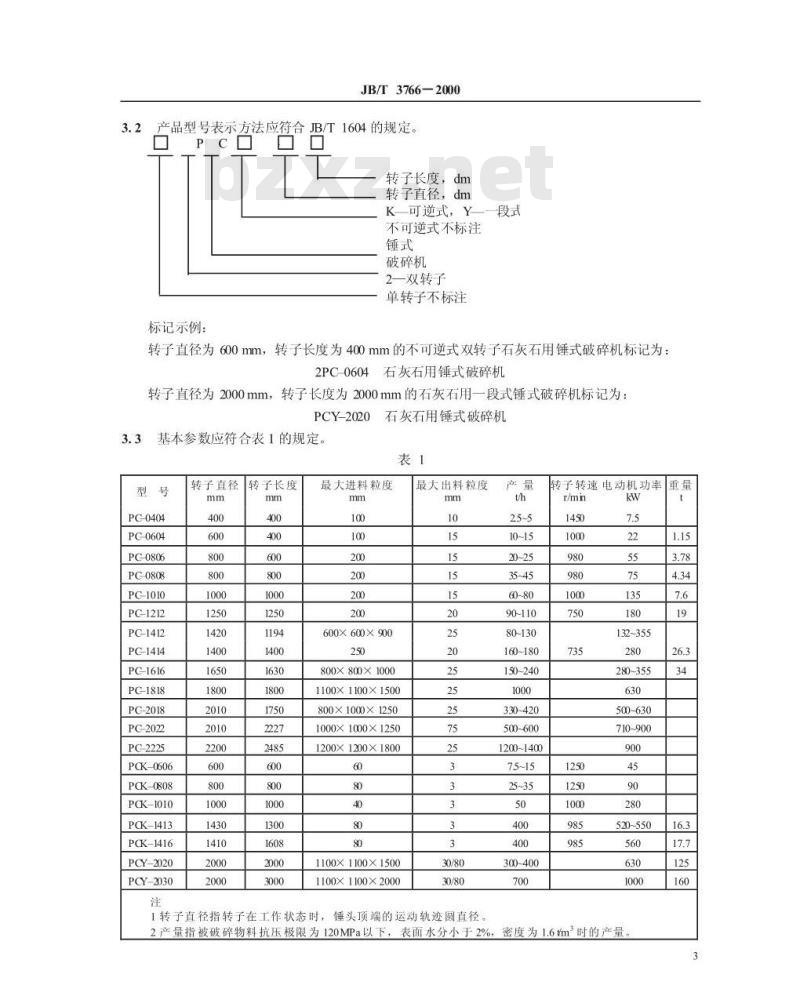

产品型号表示方法应符合JB/T1604的规定。IPCOOO
转子长度，dm
转子直径，dm
K一可式，Y一一段式
不可逆式不标注
破碎机
2一双转子
单转子不标注
标记示例：
转子直径为600mm，转子长度为400mm的不可逆式双转子石灰石用锤式破碎机标记为：4石灰石用锤式破碎机
2PC-0604
转子直径为2000mm，转子长度为2000mm的石灰石用一段式锤式破碎机标记为：PCY-2020
石灰石用锤式破碎机
基本参数应符合表1的规定。
PC-0404
PC-0604
PC-0806
PC-0808
PC-1010
PC-1212
PC-1412
PC-1414
PC-1616
PC-1818
PC-2018
PC-2022
PC-2225
PCK-0606
PaK-0808
PCK-1010
PCK-1413
PK-1416
PCY-2020
PCY-2030
转子直径
转子长度
最大进料粒度
600×600×900
800X800×1000
1100×1100×1500
800×1000×1250
1000X1000×1250
1200×1200×1800
1100×1100×1500
11001100×2000
1转子直径指转子在工作状态时，最大出料粒度
锤头顶端的运动轨迹圆直径
90-110
80-130
160-180
150-240
330-420
500-600
1200-1400
300-400
转子转速电动机功率
132-355
280~355
500-630
710-900
520-550
2产量指被破碎物料抗压极限为120MPa以下，表面水分小于2%，密度为1.6tm2时的产量1.15
4技术要求
4.1基本要求
JB/T3766-2000
4.1.1破碎机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，传动装置可装在破碎机的左侧或右侧。4.1.2
4.1.3同型号破碎机的易损件应有互换性。4.1.4
锤头及条等易损件应易更换
篦条机构的调节应灵活、可靠。4.1.6可根据用户的破碎粒度要求，选择不同间隙的篦条。4.1.7电气设备应符合GB/T5226.1的规定。4.2主要零件要求
4.2.1锤头和篦条的材质不应低于GB/T5680的要求。4.2.2主轴材质应不低于45锻钢并应符合JB/T6397的要求，超声波检验质量应符合GB/T6402中的2级规定，
4.2.3焊接架体质量应符合JB/T5000.3的要求。4.3装配要求
4.3.1各轴承应有良好的密封，不得有进入灰尘及漏油现象。4.3.2转子部在未安装锤头前应做静平衡试验，其不平衡品质应符合GB/T9239中的G6.3规定。锤头重量应标出，其重量偏差不得大于土1kg，并按均衡方式进行装配。4.4性能要求
4.4.1主轴承温度不得超过60℃，温升不超过30℃。4.4.2传动部及转子部应运转灵活，不得有卡阻现象。4.4.3在主轴承上测得振幅不得超过0.2mm。破碎机的带轮、飞轮的轮辐应涂红色油漆。4.4.4
4.4.5破碎机空负荷噪声不应大于90dB（A）。4.4.6
破碎机第一次大修前的使用期限不少于10000h破碎机应有安全防护装置。
4.5成套性
4.5.1成套设备包括破碎机本体、传动装置、电动机和低压电控设备等。4.5.2根据用户要求，制造厂可提供备件。4.5.3出口产品应符合外贸合同要求。4.5.4每台破碎机应附有合格证明书、使用说明书、总图、基础图、电控图和装箱单等。5试验方法
5.1破碎机的主要尺寸用通用量具进行检验。5.2检查转动部分，人工盘车时应转动灵活，无卡阻现象。5.3转子部做静平衡试验可采用水平平行轴座的平衡方法进行，装配锤头后按有关工艺文件记录的标定值进行检验。
JB/T3766-2000
5.4破碎机空负荷试车不得少于2h，在试车中检查：a）在破碎机轴承座上方和两侧，用测振仪检测其水平和垂直振幅值（单振幅）；b）按GB/3768的规定检测噪声值；c）将温度计插入轴承座的加油孔中检测轴承工作温度，每隔30mm测量一次，直至温度稳定为止。5.5破碎机应在用户处进行负荷试车，检验内容包括：a）产量测试，可用连续作业折算法测定，即将某段时间内的全部破碎物料进行计量，折算成小时产量，累计时间不少于0.5h：
b）出料粒度测试，用国家标准网孔的筛网进行筛分并作出筛下物料的百分比曲线c）功率测试，用功率表测试；
d）重复5.4做的各项检测内容
6检验规则
6.1抽样方法
6.1.1单件小批生产的产品，抽取1台作为成品检验的样品。如有不合格时，应抽取本批总数的50%进一步检查，仍不合格应检查全部产品。6.1.2生产过程中的样品，抽取1台份或由整机拆检（产品的大型部件以产品工序检查记录为准）。6.2出厂检验与型式检验
6.2.1每台产品必须进行出厂检验，其内容与要求应符合4.1.5、4.4.2、4.4.3和4.4.5的规定。6.2.2有下列情况之一时应进行型式检验：a)新产品试制、定型、鉴定时；b）正式生产后，如结构、设计、工艺或材料有重大改变时：）国家质量监督机构提出型式检验要求时。6.2.3型式检验项目包括本标准所有要求。7标志、包装、运输及贮存
7.1标牌应固定在产品的明显位置，其型式与尺寸应符合GB/13306的规定。标牌内容应包括：a)制造厂名称及商标：
b）产品型号与名称；
c）产品主要技术参数：
d）产品编号：
e)出厂日期。
7.2产品包装应符合GB/T13384的规定，包装箱发货时每件都应有标志，其内容为：a)收货单位和地址；
b）产品名称与型号：
c)制造厂名称及出厂编号；
d)箱号、外形尺寸、毛重。
7.3产品按装箱单分类包装，外露加工面应涂防锈油并包扎好，对于出口产品应满足外贸定货的要求。7.4电气设备、成套附件等均应包装成箱。5
JB/T37662000
5包装应满足水路、陆路运输的要求，产品整装、分装均不得超限。7.5
产品长期保管中应防止灰尘落上，电气设备防止潮湿。7.6
8制造保证
制造厂应保证产品符合本标准的要求8.1
用户在遵守本标准和使用说明书的情况下，产品从发货之日起18个月或在此期间内使用12个月，8.2
确因制造质量不良而不能正常工作时，制造厂应无偿为用户修理或更换产品零部件。此保证期不包括锤头、篦条等易损件。
机械行业标准
石灰石用锤式破碎机
JB/T3766-2000
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
开本880X12301/16印张3/4
4字数14.000
2000年8月第一版2000年8月第一次印刷印数1-500
定价1200元
2000-119
