【机械行业标准(JB)】 家用洗衣机用电动机 通用技术条件

中华人民共和国机械行业标准
JB/T3758
1996-11-07
颊魁极
1997-07-01小潢
JB/T37581996

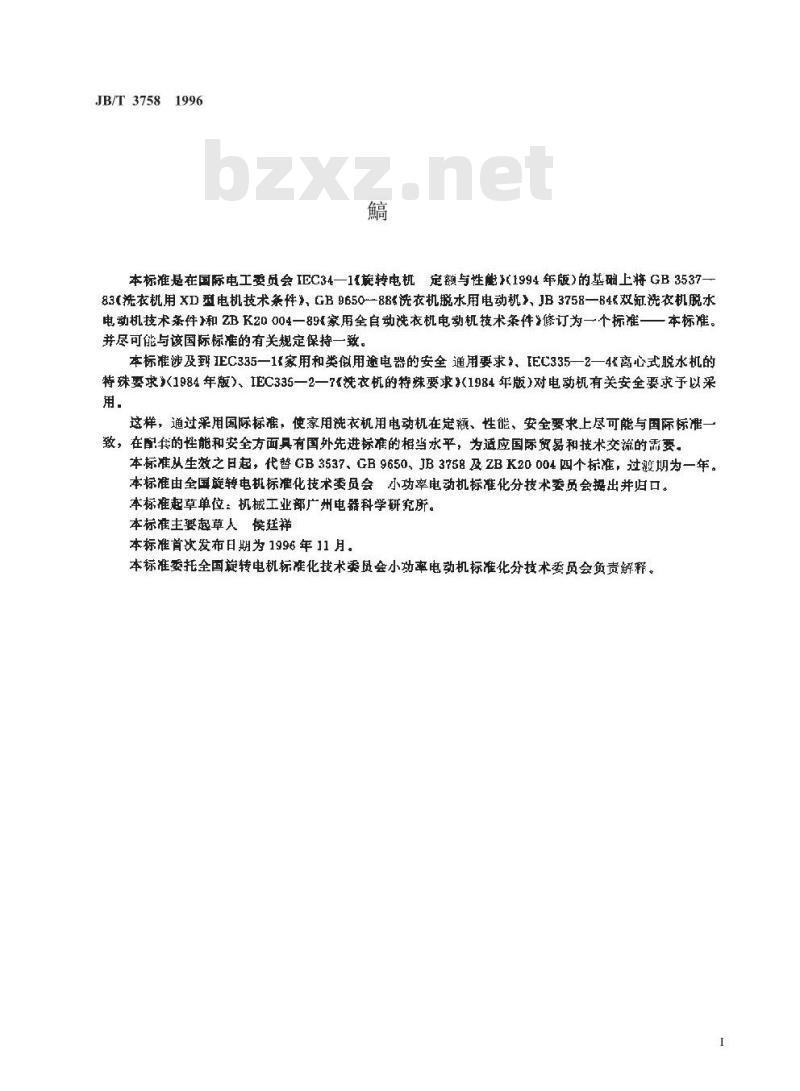

本标准是在国际电工要员会IEC34—1施转电机定额与性能(1994年版)的基础上将 GB 3537—83(洗衣机用XD型电机技术条件》GB9650--88洗衣机脱水用电动机>、JB3758—B4&双缸洗机脱水电动机技术条件和ZBK20004一89家用全自动洗衣机电动机技术条件修订为一个标准——本标准。并尽可能与该国际标准的有关规定保持一致。本标准涉及到IEC335—1家用和类似用途电器的安全通用要求、IEC335—2—4离心式脱水机的特殊要求><1984年版>、IEC335—2一7洗衣机的特殊要求\(1984年版)对电动机有关安全要求子以采用.
这样，通过采用国际标准，使家用洗衣机用电动机在定额、性能、安全要求上尽可能与国际标准一致，在配的性能和安全方面具有国外先进标准的相当水平，为适应国际贸易和技术交流的需要。本标准从生效之日起，代替GB3537、GB9650、JB3758及ZBK20004四个标准，过变期为一年。本标准由全国旋转电机标准化技术委员会小功率电动机标准化分技术委员会据出并归口。本标准起草单位：机械工业部广州电器科学研究所。本标准主要起草人候廷祥
本标准首次发布日期为1996年11月。本标准委托全国旋转电机标准化技术委员会小功率电动机标准化分技术委员会负责解释。1范围
鸡颊馨魁佤艺鑫
JB/T37581996
GB3537-83
GB9650-88
JB3758-84
ZBK2000489
本标准规定了家用中动洗衣机用单相电容运转异步电动机（以下简殊电动机)的基本参数、技术要求，检验规则、试验方法、质量保证期与包装、运输和贮存。本标准适用广一般家用电动洗衣机<洗涤机、膜水机和洗涤一脱水机）用电动机。本标雅不适用于工业、商业等其他待殊要求下的洗衣机用电动机，2引用标准
下列标所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准山版川，所示版本均为有效。所有标准都会被解计，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 191—90
GB 755—87
GB1971—81
GB/T 1993—93
包装储运图示标志
旋转中机基本技术要求
电机线端标志与旋转方间
电机冷却方法
GB/T2423.3—93电工电子产品基本环境试验规程试验CaT恒定湿热试验方法GB 2828—87
遥批检查计数抽样程序及抽样表GB 4772.1—84
GR4942.1—85
GB 5171—91
GB 9651B8
电机尺及公差机座号36~400凸缘号FF55～FF1080或FT55FT1080的电机
电机外壳防护分级
小功率电动机通用技术条件
单相异步中动机试验方法
GB 10069. 1—88
旋转电机噪声测定方法及限伉噪声工程测定方法GB12350—90
JB/Z 294—87
JB/T 50071-95
3工作制和定额
3.1工作制和定额
小功率电动机的安全要求
交流低压电机做嵌绕纽匹问绝缘试验方法小功率电动机产品质量分等通则除非制造厂与用户另有技术协议外，电动机的工作制和定额应按下列制造：洗衣机洗涤一脱水机用中动机为S1I作制，连续定额；脱水机用电动机为S2T作制，5min定额(S2—5min）3.2额定输出
电动机额定输山功率如下：
25, (30), 10, 60, 90, 120, (135), 180, 250 W。注：括号内的数值，不推荐采用-盈极
1996-11-07瘤
1997-07-01小缆

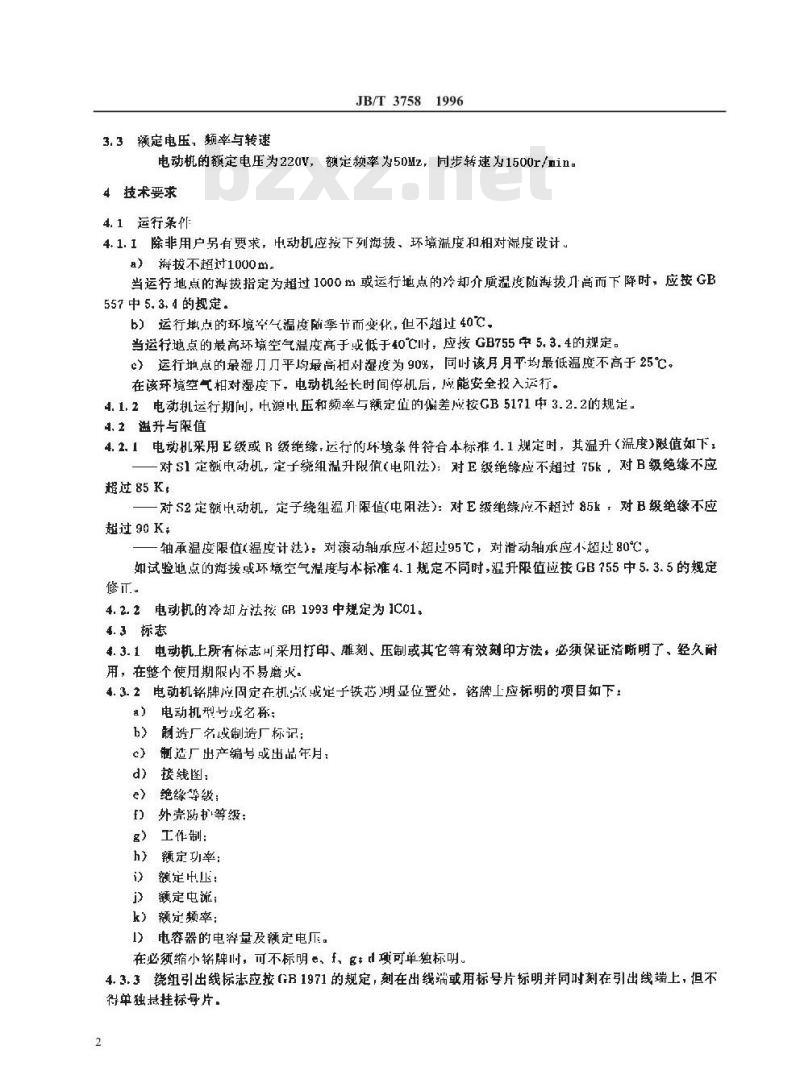

3.3额定电压，频率与转速
JB/T37581996
电动机的额定电压为220V，额定频率为50Mz，同步转速为1500r/in。4技术要求
4.1运行案件
4.1.1除非用户另有要求，中动机应按下列海拨、环境温度和相对湿度设计。a）海拔不超过1000m。
当运行地点的海拔指定为超过1000m或运行地点的冷却介质温度随海拨Ⅱ高而下降时，应按GB557 中 5. 3, 4 的规定
b）运行地点的环境空气温度随季节而变化，但不超过40℃.当运行地点的最高环境空气温度高于或低于40℃I，应按GB755中5.3.4的规定。e）运行地点的最湿几刀平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。在该环境空气相对湿度下，电动机经长时间停机后，成能安全投入运行。4.1,2电动机运行期间，中源中压和频率与额定值的偏差应按GB5171中3.2.2的规定。4.2溢升与限值
4.2.1电动机采用E级或R级绝缘，运行的环境条件符合本标准1.1规定时，其温升（温度）限值如下对S1定额电动机，定子绕组温升限值（电阻法）：对E级绝缘应不超过75k，对B级绝缘不应超过 85 K
对S2定额中动机，定子绕组温Ⅱ限值电阻法)：对E级绝缘应不超过85k：对B级绝缘不应超过90K:
轴承温度限值（温度计法）：对滚动轴承应不超过95℃，对滑动轴承应不超过80℃。如试验地点的海拔或环境空气温度与本标准4.1规定不尚时，温升限值应按GB755中5.3.5的规定修正
4. 2.2电动机的冷却方法按G 1993中规定为IC01。4.3标志
4.3.1电动机上所有标志可采用打印、雕刻、压制或其它等有效刻印方法，必须保证清晰明了、经久耐用，在整个使用期限内不易磨火。4.3.2电动机铭牌应固定在机：款或定子铁芯明显位置处，铭牌上应标明的项目如下：）电动机型号或名称：
制造厂名域制造厂标记：
制造厂出产编号或出品年月：
d）接线图：
绝缘等级：
外壳防书等级；
工作制：
额定功率：
额定中压：
额定电流：
k）额定频率：
I）电容器的电量及额定电压。
在必须缩小铭牌时，可不标明、f、各项可单独标明。4.3.3绕组引出线标志应按GB1971的规定，刻在出线端或用标号片标明并同时刻在引出线端上，但不得单独甚挂标号片.
JB/T37581996

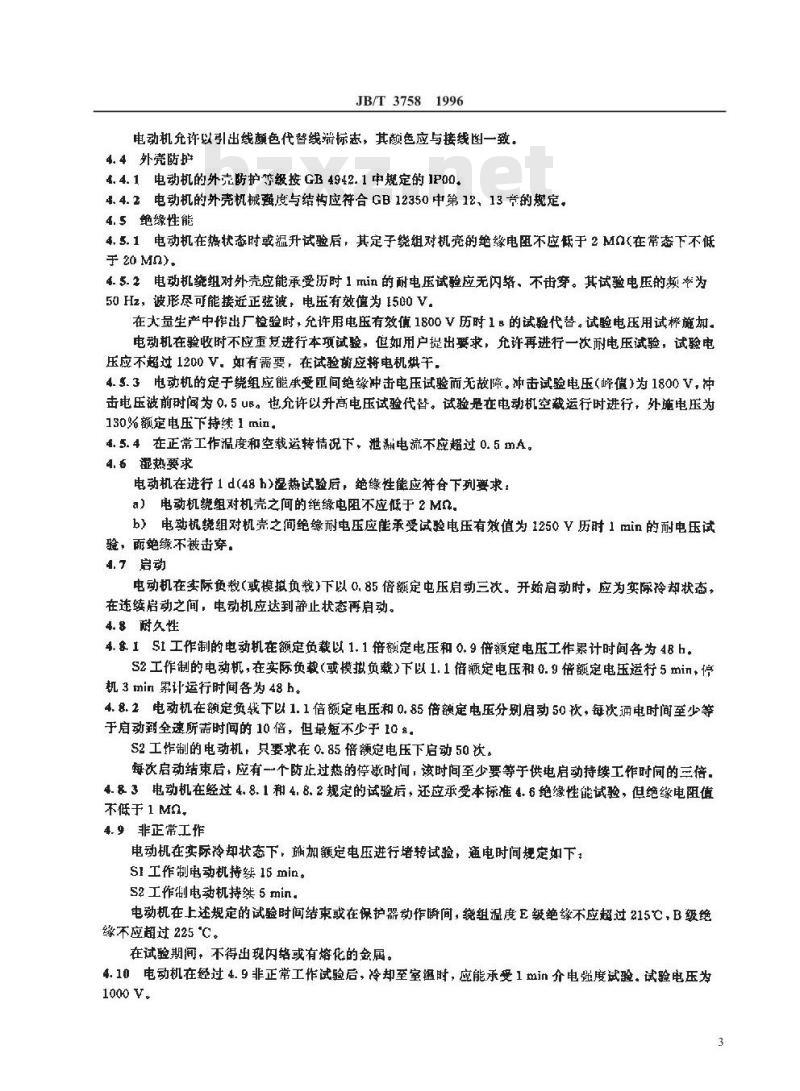

电动机充许以引出线颜色代替线端标志，其颜色应与接线图一致。4.4外壳齿护
4.4.1电动机的外壳防护等级接GB4942.1中规定的1P00。4.4.2电动机的外壳机械强度与结构应符合GB12350中第12、13音的规定。4.5绝缘性能
4.5.1电动机在热状态时或温升试验后，其定子绕组对机亮的绝缘电阻不应鼠于2M<在常态下不低手 20 MQ)
4. 5.2电动机绕组对外壳应能承受历时1 min的耐电压试验应无闪络、不击穿。其试验电压的频为50Hz，波形尽可能接近正弦波，电压有效为1500V.在大量生产中作出厂检验时，允许用电压有效值1800V历时1B的试验代替。试验电压用试样施加。电动机在验收时不应重复进行本项试验，但如用户提出要求，允许再进行一次耐电压试验，试验电压应不超过1200V.如有需要，在试验前应将电机烘干.4.息.3电动机的定于绕组应能承受函间绝缘冲击电压试验而无故障。冲击试验电压（峰值）为1800V，冲击电压被前时间为0.5u。也允许以升高电压试验代替。试验是在电动机空裁运行时进行，外施电压为130%额定电压下持续1rmin。
4.5.4在正常工作温度和空载运转情况下，泄漏电流不应超过0.5mA。4.6证热要求
电动机在进行1 d(48 h)湿热试验后，绝缘性能应符合下列要求：a）电动机绕组对机壳之间的绝缘电阻不应低于2Mnb）电动机绕组对机壳之间绝缘耐电压应承受试验电压有效值为1250Y历时1min的耐电压试验，雨绝缘不被击穿。
4.1启动
电动机在实际负裁（或模拟负载）下以0.85倍额定电压启动三次。开始启动时，应为实际冷却状态，在连续启动之间，电动机应达到静止状态再启动。4. 8耐久性
4.81S1工作制的电动机在额定负载以1.1倍额定电压和0.9倍额定电压工作累计时间各为48b。S2工作制的电动机，在实际负载（或模拟负载）下以1.1储额定电压和0.9借额定电压运行5min，停机3min累计运行时间各为48h。
4.8.2电动机在额定负载下以1.1倍额定电压和0.85倍额定电压分别启动50次，每次通电时间至少等于自动到全速所需时间的10倍，但最短不少于108。S2工作制的电动机，只要求在0.85倍额定电压下启动50次。每次启动结束后，应有一个防止过热的停款时间，该时间至少要等于供电启动持续工作时间的三倍，4.&3电动机在经过4.8.1和4.名.2规定的试验后，还应承受本标准4.6绝缘性能试验，但绝缘电阻值不低于 1 M.
4.9非正常工作
电动机在实际冷却状态下，施加额定电压进行堵转试验，通电时间规定如下，S1工作制电动机持续15min。
S2工作制电动机持续5min。
电动机在上述规定的试验时间结束或在保护器动作瞬间，绕组温度E级绝缘不应超过215℃，B级绝缘不应超过225C
在试验期间，不得出现闪络或有熔化的念属。4.10电动机在经过4.9非正常工作试验后，冷却至室温时，应能承受1min介电强度试验。试验电压为1000 V.
JB/T3758
4.11电动机在额定负载下，电容器端电压不应超过其频定电压，在空载运行时，电容器端电压不应超过其最高允许电压。
4.12电动机接线端子爬电距离、电气间隙不应小于2.5mm。4.13电动机应有接地装置和接地标志，4.14用电动机引出线缆之一根悬吊电动机自重，持续10%，其连接处无异常。4.15本标准未提及之处，按GB12350中4、12~15和17~20的规定。4.16
特性与娶求
电动机在空线情说下，应能承受提高转速至其额定值的120%历时2mi而不发生有害变形。4. 16. 1
电动机在热状态和逐渐均加转矩的情况下，应能承受1.4倍额定转矩的过转矩试验，历时154.16.2
而无转速突变、停转实发生有占变形。此时，电压和频率应维持额定值，4.16.3在额定电压、额定频率下，电动机的堵转转矩（Tkm)保证值应符合表1的规定。4. 16. 4
在额定电压，额定频率下，电动机起动过程中最小转矩(Tmin>保证值应符合表1的规定。在额定电压、额定频举下，电动机最大转短（I）保证值应符合表】的规定，在额定电压、额定频率下，电动机堵转电流（1)保证值应符合表1的规定。4. 16. 6
项目名称
堵转转矩
最小转矩
最大转矩
堵转中流
0. 440 0. 470 0. 530
连，行\*“符号的数为洗漆一脱水机用电动机值4. 16. 7
1. 400 *
1.050 *1.200* j1. 40 *
电动机在功率、电压及频率为额定时，其效率和功率因数的保证值应符合表2的规定。表2
项目名称
功率因数
注，有”“符号数为洗涤一脱水机用电动机值。(45)
4.16.8电动机电气性能保证值的容差应符合表3的规定。90
4.16.9电动机在额定电压、额定频率下空裁运转时，测得A计权声功率级的噪声限值如1下：滑动轴承电动机55dB(A)
滚动轴承电动机62dBA）
JB/T3758
4.16.10电动机的装配应完整止确，衣面防护层应T燥完整，均匀，无斑点、泡、硼坏、裂痕、锈蚀、粘附污物等目
4.1611电动机转动时，应平稳轻快，无停滞现象，声音均勾和谐而不夹有害的杂音；电动机的安装尺可及外形尺寸、轴伸径向圆跳动应符合协议确定的图样规定。4. 16. 12
验规则
电气性能名称
功率因数cosp
堵转转矩
最小转矩
最人转矩
堵转电流
-0. 16(1-对) 最多—0. 07
保证值的—15%
保证位的－15%
保证值的一10%
保正值的+20%
产品检验出厂检验（或交收检验）和型式检验（或例行检验）两种。5.1出厂检验
5.1.1每台电动机须经出厂检验合格后才能出厂，并附有产品合格证。多.1.2出厂检验项且包括：
电动机的外观检验；
电动机的转动检验；
电动机的机械尺寸检验：
定子组在实际冷状态下直流电阻的测定：定子绕组对机壳及其利互间的绝缘电阻的测定；定子镜组对机光及其相互间的耐电压试验：g）定子绕组匝间绝缘试验；
空数电流、损耗的测定；
）堵转电流、损耗及转矩的测定。5.2型式检验
5.2.1凡遇下列情况之一时，必须进行型式检验：新产品或老产品转厂生产的试制定型整定：a
正式生产后，如结构、材料、工艺有较大改变，可能影响产品安全和性能时：正常生产时，每两年（或积累一定产量后至少进行一次型式检验：c
产品长期停产后，恢复生产时：d
出广检验结果与上次型式检验有较大差异时国家质量监督机构提出进行型式检验的要求时。f
5.2.2型式检验项目包括：
出厂检验的全部项日；
b）温升试验：
效率和功率因数的测定：
短时过转矩的试验：
e）最大转矩的测定：
超速试验；
）噪声的测定：
h）起动过程中最小转矩的测定：堵转转矩和堵转电流的测定；
漩热试验；
）电容器端电压的测定
1）耐久性试验；
m）非正常工作试验：
n）泄漏电流的测定。
5.3抽样与组批规则
JB/T3758
5.3.1出厂检验时：本标准5.1.2中c、d、e、g、i可以进行抽检。抽检办法由制造」按照GB2828的规定及依据厂质量水平编制。
5.3.2型式检验时，产品样本灿取、组批及产品质量判定，按JB/T50071的规定执行。6试验方法
6.1本标准范5章中电性能的检验方法按GB9651的规定进行。本标准5.1.2中项进行冲击耐电压试验，则按JB/294的规定进行。在温升试验时，中动机应与装人洗衣机正常使用条件相同一一如带有风扇运行的，则应装上风扇作温升试验。
S2 工作制电动机温升试验时额定运行15 min6.2电动机的外壳机械强度检验按GB12350的规定进行，6. 3本标 4. 16. 12中安装尺寸的公差检验按GB 4772.1的规定进行。6.4电动机的湿热试验按GB/T2423.3进行，6.S电动机的泄漏电流测试按CR12350的规定进行。6.6电动机的噪声测定按 GB10069.1的规定进行。6.7电动机的耐久性检验和非正常T作试验按GB12350的规定进行。7质量保证期
在用户按照制造厂使用维护说明书的规定，止确抽使用与存放电动机的情况下，制造厂应保证电动机在使用的一年内，但自制造厂起运的日期不超过两年的出问内能止常运行。如在此规定时间内电动机因制造质量不良而发工损坏或不能正常T作时，制造厂应无偿地为用户修理或史换电动机。8包装、运输和贮行
8.1包装和运输
电动机在包装前轴仲应采取临耐性防锈涂封保护措施。包装必须牢固可靠，包装箱应标有“小心轻放”，“怕湿\等字样，其相应图样应符合191的规定。包装箱或包装盒在运输过程中应小心轻放，避免碰撞和敲山，严禁与酸碱腐蚀物品放在一起。8. 2贮存
电动机放在环境空气一5～十40℃，相对湿度不人于90%，清洁、通风良好的库房内，空气中不得含有腐蚀性气体，
馨魁鹭
JB/T3758bZxz.net
籁880b1230
19XXXX岭
100044
万段X/X
张矩XXX,XXX
19XX集XX舱
冷X黛
德pxXX.XX翼
鱻极藕鲷
