【机械行业标准(JB)】 低压成套开关设备和控制设备产品型号编制方法 第2部分: 电控设备

中华人民共和国机械行业标准
JB/T3752.2
颐魔創
1999-08-06
2000-01-01小
佤鱻极懂
JB/T3752.21999

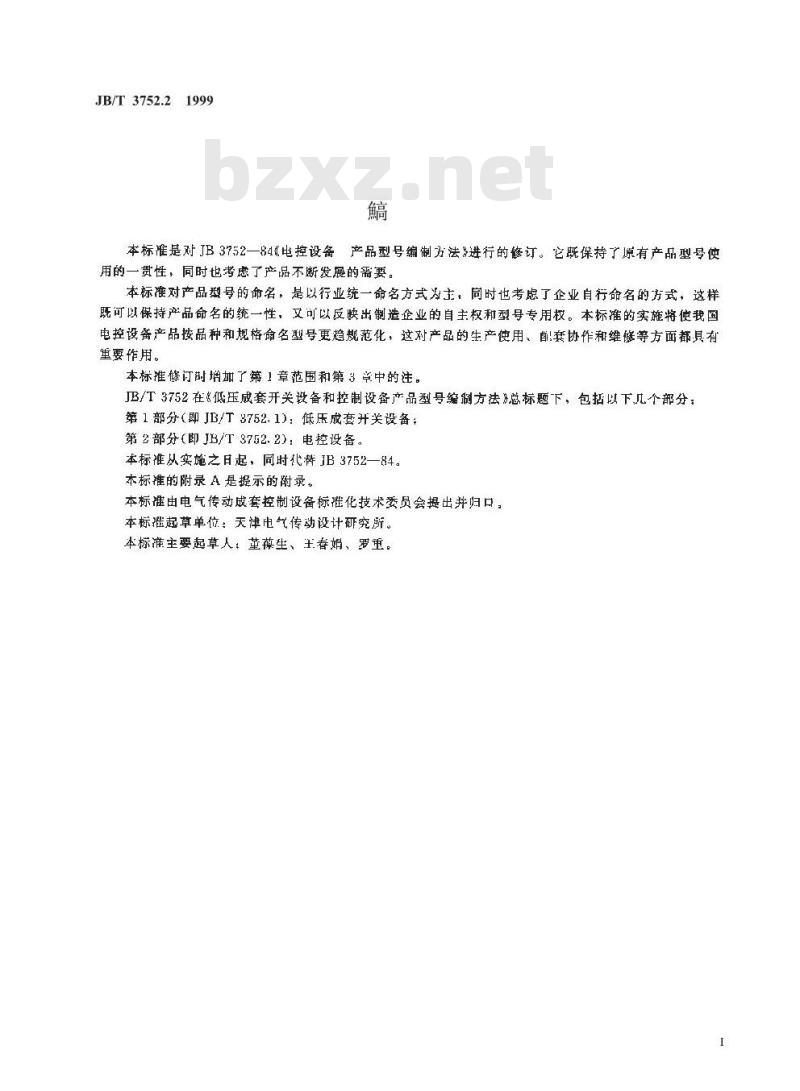

本标准是对JB3752—84&电控设备产品型号编制方法进行的修订。它既保持了原有产品型号使用的一贯性，同时也考虑了产品不断发展的需要。本标准对产品型号的命名，是以行业统一命名方式为主，同时也考忠了企业自行命名的方式，这样既可以保持产品命名的统一性，又可以反映出制造企业的自主权和型导专用权。本标准的实施将使我国电控设备产品按品种和规格命名型号更趋规范化，这对产品的生产使用、！套协作和维修等方面都具有重要作用。
本标准修订时增加了第1章范围和第3章中的注。JB/T3752在低压成套开关设备和控制设备产品型号缩制方法总标题下，包括以下几个部分：第1部分（即JB/T8752.1)：低压成变并关设备：第2部分（即JB/T3752.2）：电控设备。本标准从实施之日起，同时代替JB3752—84。本标推的附录A是提示的附录。
本标准由电气传动成套控制设备标准化技术委员会提出并归口：本标起草单位：天津电气传动设计研究所。本标准主要起草人：董葆生、主春娟、罗重。I
颊魁鹭佤艺鱻
福伽处
魔創缔霞
2：袂垠

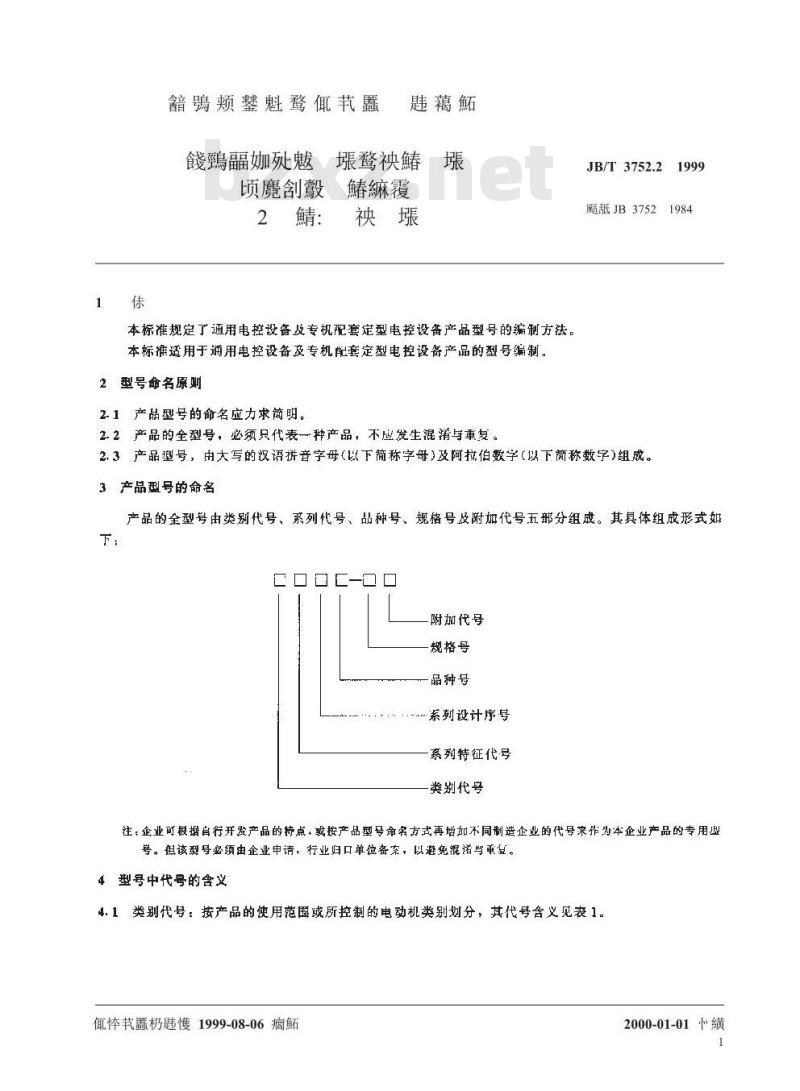

本标谁规定了通用电控设备及专机配套定型电控设备产品型号的编制方法。本标准适用于通用电控设备及专机配套定型电控设备产品的型号编制。2型号命名原则
2.1产品型号的命名应力求简明
2.2产品的全型号，必须只代表一种产品，不应发生混与重复。JB/T3752.21999
JB37521984
2.3产品型号，由大写的汉语拼音字母(以下简称字母)及阿拉伯数字(以下简称数字)组成。3产品型号的命名
产品的全型号由类别代号、系列代号、品种号、规格号及附加代号五部分组成。其具体组成形式如下；
口O口
附加代号
规格号
品种号
系刻设计序号
系列特征代号
类别代号
注；企业可根据旨行开发产品的特点，或按产品型号命名方式再增加不同制造企业的代号来作为本企业产品的专用型号。但该翌导必须由企业申请，行业归口单位备案，以避免混诺与垂复。4型号中代号的含义

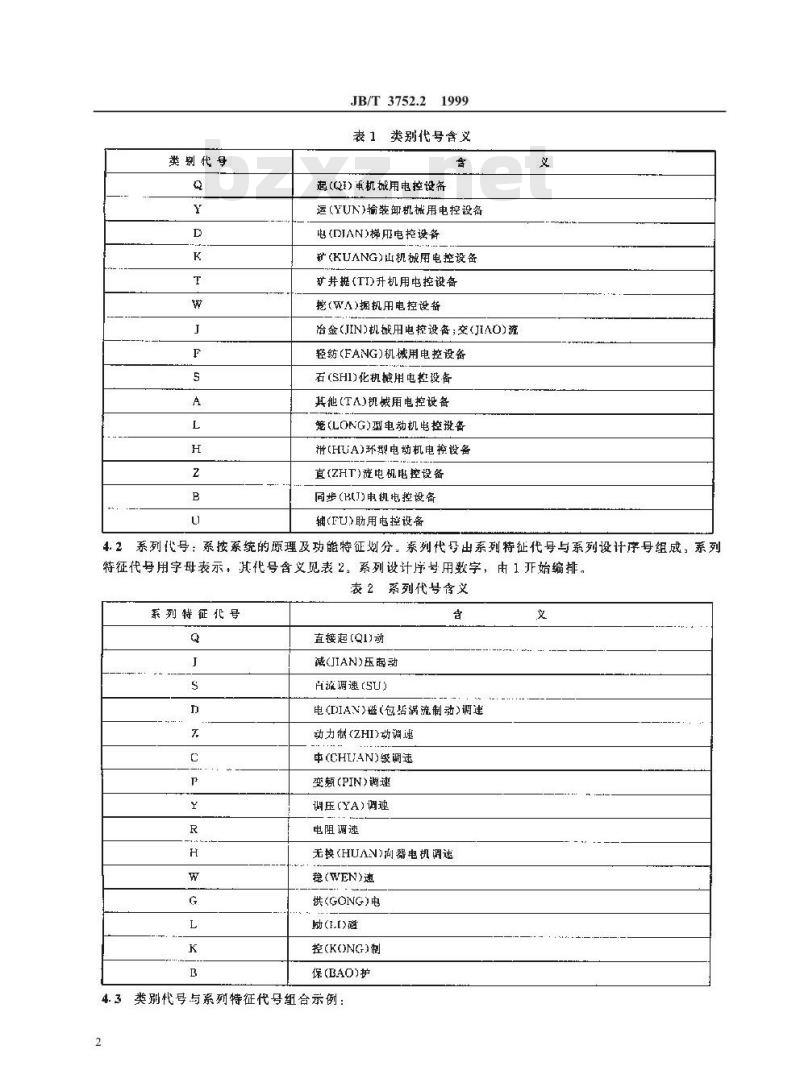

4.1类别代号：按产品的使用范围或所控制的电动机类别划分，其代号含义见表1。佤极慢1999-08-06瘤
2000-01-01小缆
类别号
JB/T3752.2
类别代号含义
起(QI）机械用电控设备
运（YUN)输装卸机械用电控设备电(DIAN)梯用电挖设备
矿(KUANG)山机械用电控设备
矿并提(TI)升机用电控设备
热(WA)掘机用电控设备
金(JIN)机械用电控设备；交(JIAO)流轻纺(FANG)机械用电控设备
石(SH1)化机械用电控设备
其他(TA)机械用电控设备
笼(LONG)型电动机电控设备
捐(HUA)环型电动机电控设备
直(ZHT)流电机电控设备
同步(BUJ)电机电控设备
辅(FU)助用电控设备
系列代号：系按系统的原理及功能特征划分：系列代号出系列特征代号与系列设计序号组成，系列4.2
特征代号用字母表示，其代号含义见表2。系列设计序号用数字，由1开始编排。表2系列代号含义
系列特征化号
直接起（QI)动
减(JIAN)玉起动
H流调速SU
电(IIAN)避(包站涡流制动)调速动力制(ZHI)动训速
中(CHLIAN)级调速
变颊(PIN)谢速
调压(YA)调速
电阻谓速
无换（HUAN)向器电机调速
稳（WEN)速
供《GONG)电
励(I.)磁
控(KONG)制
保(BAO)护
4.3类别代号与系列特征代号组合示例：2

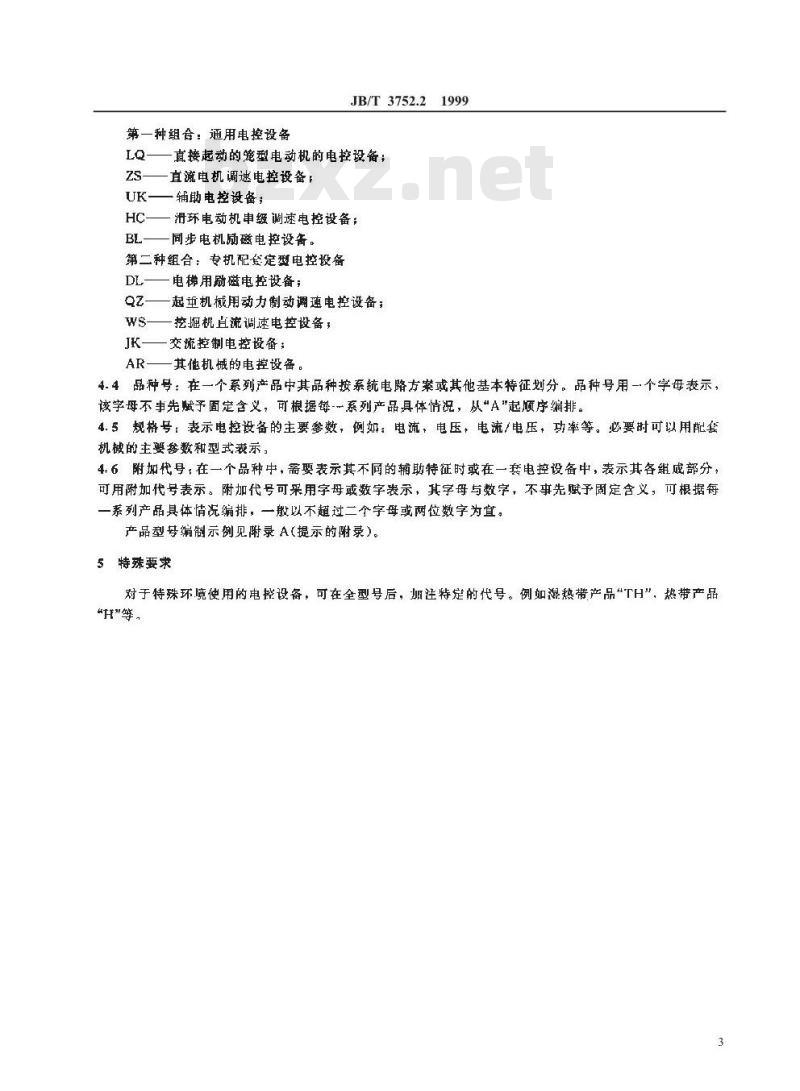

第一种组合：通用电控设备
JB/T3752.2
LQ—直接起动的施型电动机的电控设备；ZS——直流电机调速电控设备：UK辅助电控设备；
HC——滑环电动机申级调速电控设备；BL——同步电机励磁电控设备。第二种组合：专机配套定型电控设备DL
一电梯用勋磁电控设备；
Qz—起重机械用动力制动调速电控设备；WS——挖掘机直流调速电控设备，JK——交流控制电控设备：
AR——其他机械的电控设备。
4.4品种号：在一个系列产品中其品种按系统电略方案或其他基本特征划分。品种号用一个学每表示，该字母不事先赋予固定含义，可根据每-一系列产品具体情说，从“A\起顺序编排。4.5规格号：表示电控设备的主要参数，例如：电流，电压，电流/电压，功率等。必要时可以用配套机械的主要参数和型式表示，
4.6附加代号，在一个品种中，需要表示其不同的辅助特征时或在一套电控设备中，表示其各组成部分可用附加代号表示。附加代号可采用字母或数字表示，其字母与数宇，不事先赋予固定含义，可根据每一系列产品具体情沉编排，一般以不超过二个字母或两位数字为。产品型号编制示例见附录A(提示的附录)。5特殊要求
对于特殊环境使用的电控设备，可在全型号后，注特定的代号。例如湿热带产品*TH\，热带产品“H\等免费标准下载网bzxz
例1：UK1A—200/380·02
JB/T3752.2
产品型号编制示例
含义：交直流馈电控制屏，第一次设计，第一个品种（动力制动电源）。额定交流200A、380V，直流控制电源220V。
例2：UK1D—100/380·22
含义：交直流馈电控制屏，第一次设计，第四个品种（不带制动电源），额定交流100A，380V，直流220V，直流控制电源220V。
例3：SQ1A—100/380
含义：石化机械直接起动的电控设备，第一次设计，第一个品种排风扇用，额定交流100A、380V。例 4：JKT1—01/3F
含义：交流控制，通用型，第一次设计，01主电路方案，额定电压380V、额定电流100A。例5：ZS1A—500/220·A
含义，晶阐管直流电动机调速电控设备，第一次设计，第一个品种单相不可逆，输出电流500A，电压 220 V、A 表示 1 组桥。
例62S1B-200/220D
含义：晶闸管直流电动机调速电控设备、第一次设计，第二个品种三相桥式全控，可逆、无环流、变压器进线，不调磁，输出电流200A，电压220V，D表示控制电机给定。例7：DL3B—30/220
含义：电梯发电机励磁电控设备，第三次设计，第二,个品种三相零式可逆，有环流，输出电流50A，电压220V
髋鹞福娜处蔻
顷魔割毂
垠鹭袂鳍
项毓鸠
处膜880b1230
19XX巢XX舱
100044
笃段X/X
张XXX,XXX
19XX巢XX舱，X傷
宿飚XXX.XX
芊鱻极藕钻
