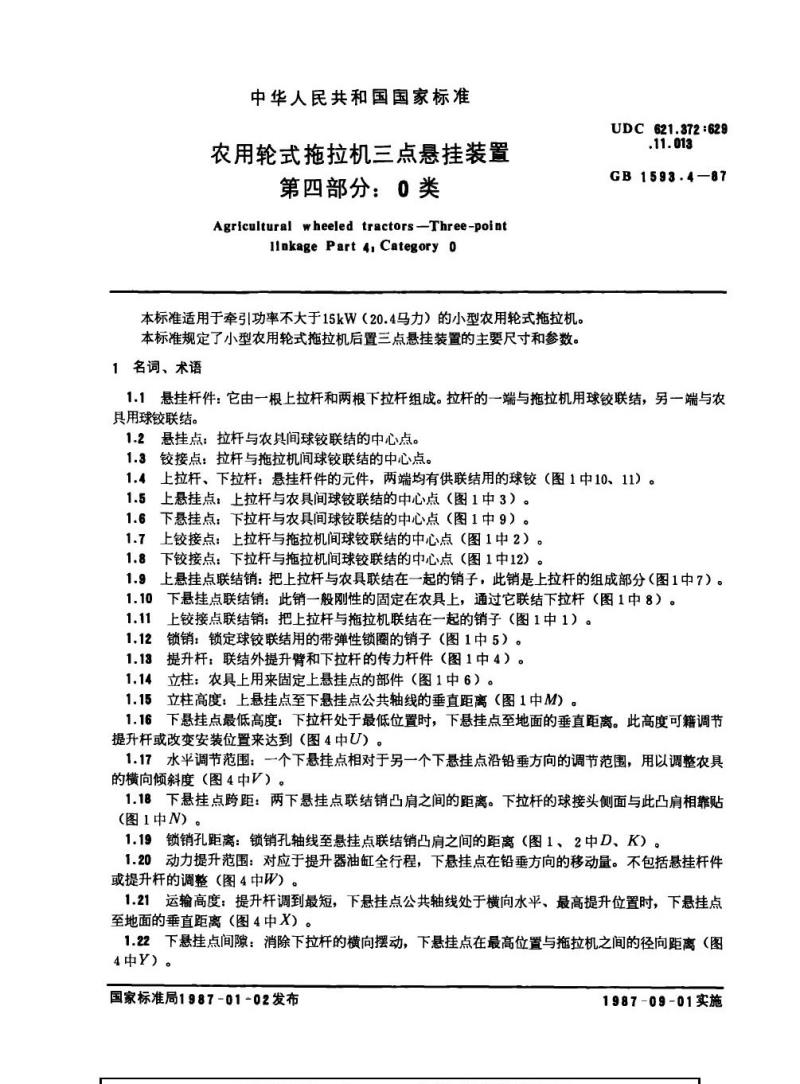

中华人民共和国国家标准
农用轮式拖拉机三点悬挂装置
第四部分：0类
Agricultural wheeled tractors-Three-pointllnkage Part 4,Category0
本标准适用于牵引功率不大于15kW（20.4马力）的小型农用轮式拖拉机。本标准规定了小型农用轮式拖拉机后置三点悬挂装置的主要尺寸和参数。1名词、术语
UDC 621.372:629
.11.013
GB1593.4—87
1.1悬挂杆件：它由一根上拉杆和两根下拉杆组成。拉杆的一端与拖拉机用球铰联结，另一端与农具用球铰联结。
1.2悬挂点：拉杆与农具间球铰联结的中心点。1.3铰接点：拉杆与拖拉机间球铰联结的中心点。1.4
上拉杆、下拉杆：悬挂杆件的元件，两端均有供联结用的球铰（图1中10、11）。1.5上悬挂点：上拉杆与农具间球铰联结的中心点（图1中3）。1.6
下悬挂点：下拉杆与农具间球铰联结的中心点（图1中9）。1.7
上铰接点：上拉杆与拖拉机间球铰联结的中心点（图1中2）。1.8下铰接点：下拉杆与拖拉机间球铰联结的中心点（图1中12）。1.9
上悬挂点联结销：把上拉杆与农具联结在一起的销子，此销是上拉杆的组成部分（图1中7）。下悬挂点联结销：此销一般刚性的固定在农具上，通过它联结下拉杆（图1中8）。1.10
1.11
上铰接点联结销：把上拉杆与拖拉机联结在一起的销子（图1中1）。锁销：锁定球铰联结用的带弹性锁圈的销子（图1中5）。1.12
1.13
提升杆：联结外提升臂和下拉杆的传力杆件（图1中4）。1.14
立柱：农具上用来固定上悬挂点的部件（图1中6）。立柱高度：上悬挂点至下悬挂点公共轴线的垂直距离（图1中M）。1.15
1.16下悬挂点最低高度：下拉杆处于最低位置时，下悬挂点至地面的垂直距离。此高度可籍调节提升杆或改变安装位置来达到（图4中U）。1.17水平调节范围：一个下悬挂点相对于另一个下悬挂点沿铅垂方向的调节范围，用以调整农具的横向倾斜度（图4中V）。
1.18下悬挂点跨距：两下悬挂点联结销凸肩之间的距离。下拉杆的球接头侧面与此凸肩相靠贴（图1中N）。
1.19锁销孔距离：锁销孔轴线至悬挂点联结销凸肩之间的距离（图1、2中D、K）。1.20动力提升范围：对应于提升器油缸全行程，下悬挂点在铅垂方向的移动量。不包括悬挂杆件或提升杆的调整（图4中W）。
1.21运输高度：提升杆调到最短，下悬挂点公共轴线处于横向水平、最高提升位置时，下悬挂点至地面的垂直距离（图4中X）。1.22下悬挂点间隙：消除下拉杆的横向摆动，下悬挂点在最高位置与拖拉机之间的径向距离（图4中Y）。
国家标准局1987-01-02发布
1987-09-01实施
GB1593.4-87
1.23立柱的调整：立柱在纵向铅垂平面内有效移动范围，以下悬挂点距地面的最大高度和最小高度表示。在此范围内高度为410mm的立柱应能调整到相对于铅垂线后倾10°。注：立柱的调整可控制农具的纵向倾斜度。拖拉机设计者用它来确定合理的上拉杆长度最小调节量，农具设计者用它来确定农具的耕深范围，此耕深范围可籍调整农具的纵向倾斜度获得。?
0
12
10
包
?
?

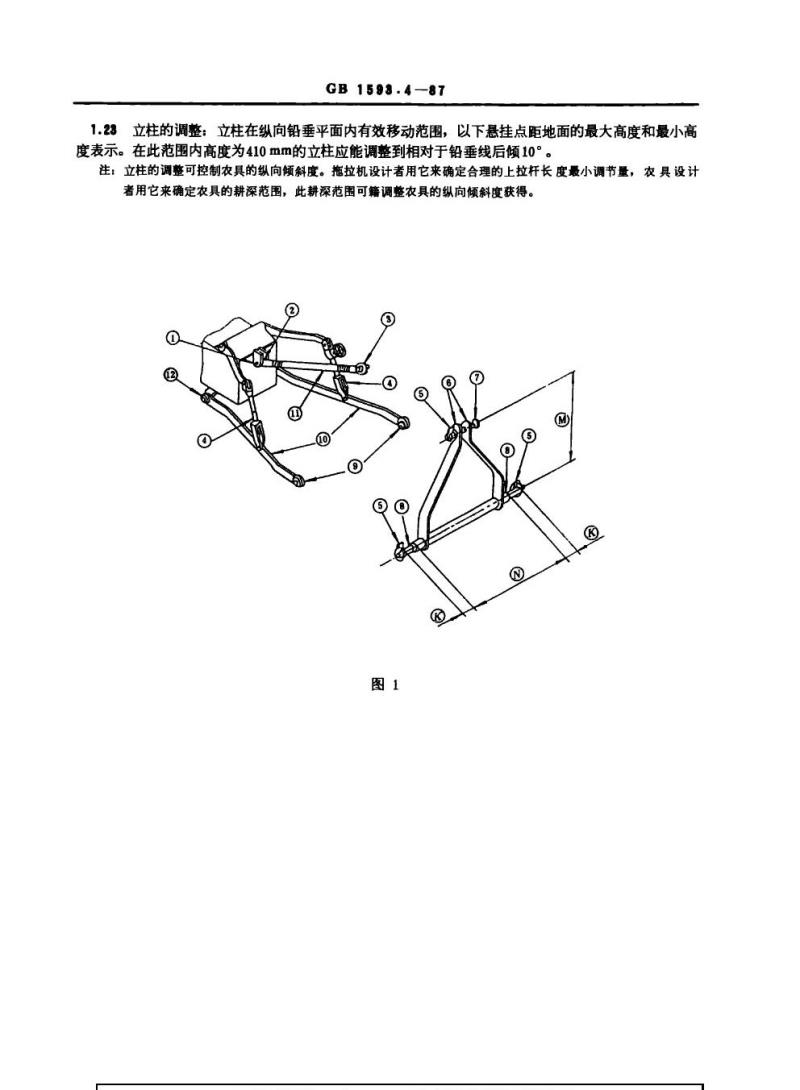

图1
③
6
?
?
?
③
?
R.R
GB1593.4—87
下悬挂点公共轴线
N
悬挂三角形

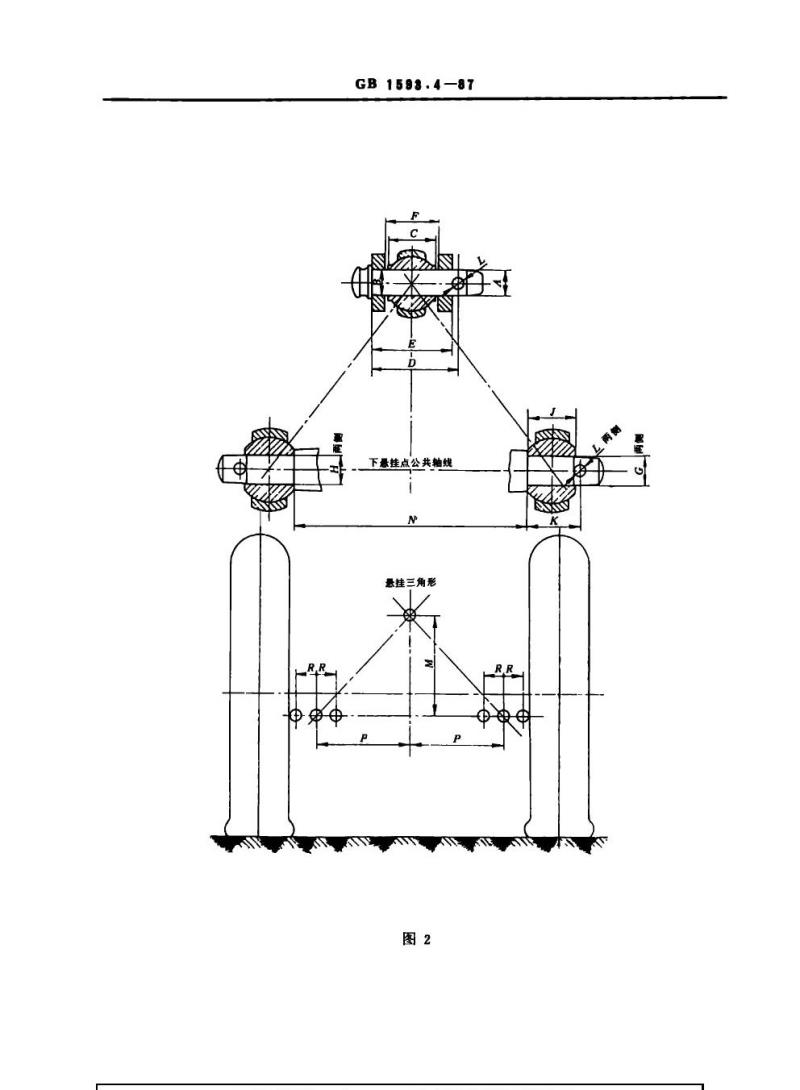

图2
RR
2尺寸
动力输出轴一
GB1593.4-87

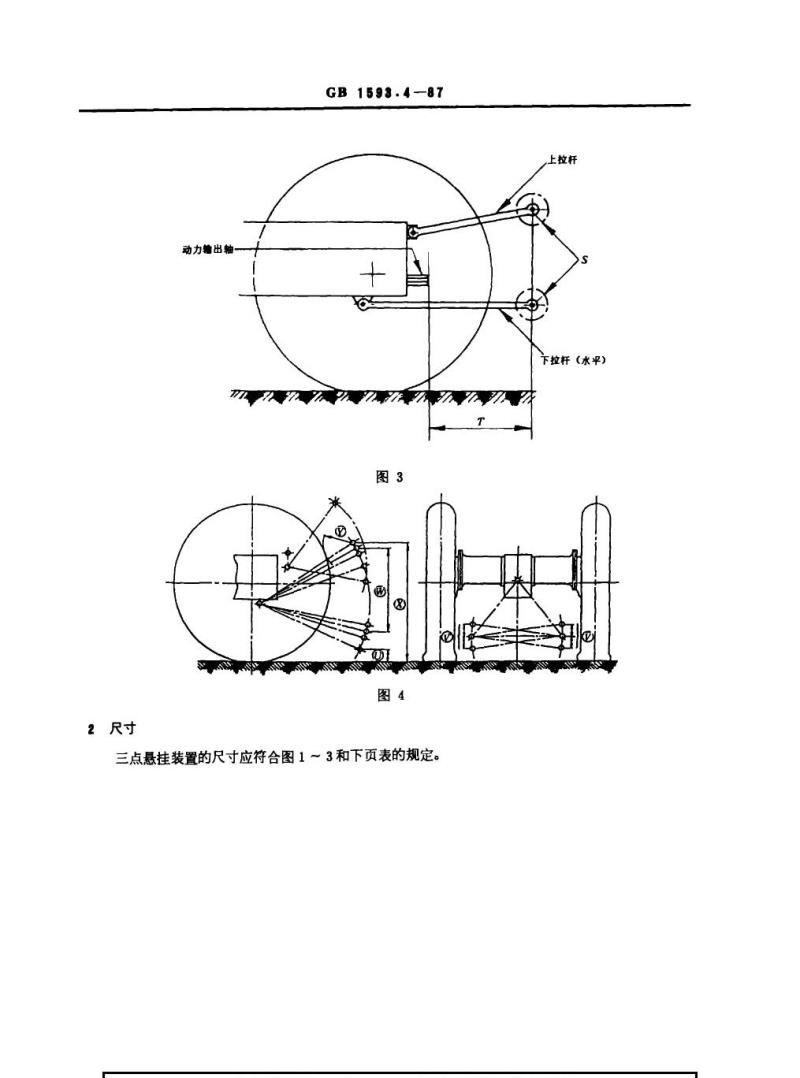

图3
图4

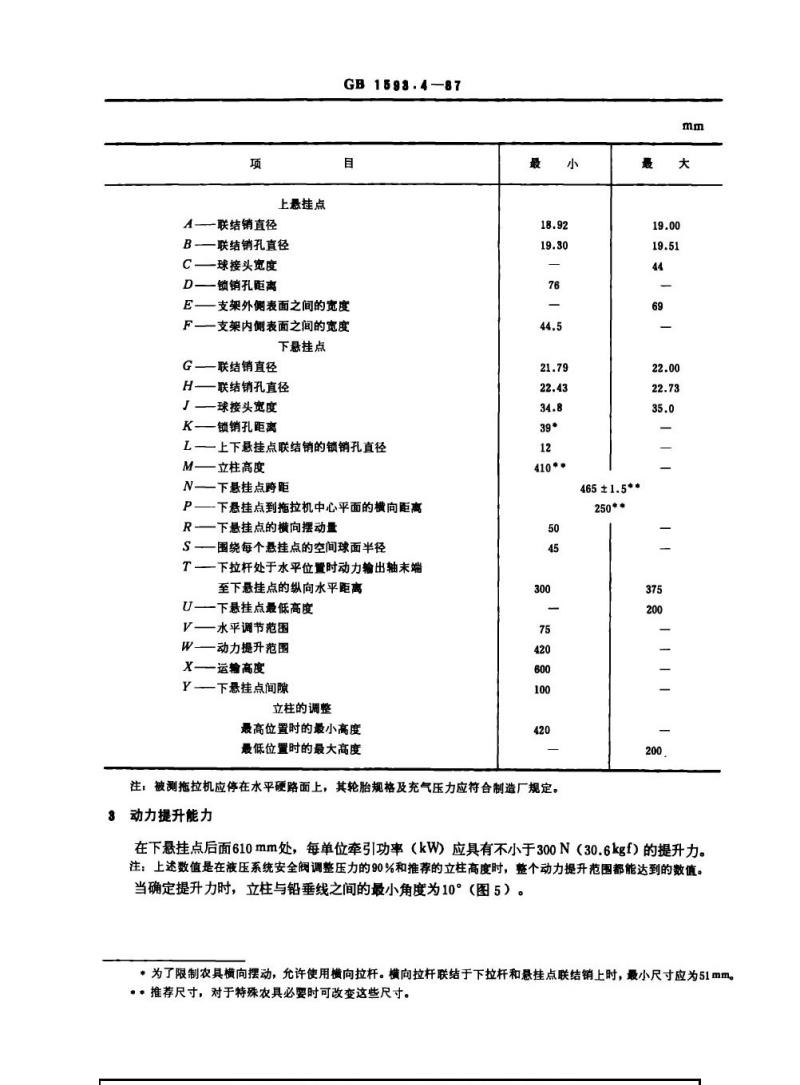

三点悬挂装置的尺寸应符合图1～3和下页表的规定。上拉杆
下拉杆（水平）
A
项
联结销直径
上悬挂点
—联结销孔直径
B-
C—球接头宽度
D—锁销孔距离
GB1593.4-87
目
E—支架外侧表面之间的宽度
F——支架内侧表面之间的宽度
下悬挂点
G—联结销直径
H—联结销孔直径
—球接头宽度
K——锁销孔距离
L——上下悬挂点联结销的锁销孔直径M-
N
o
P
s
立柱高度
下悬挂点跨距
下悬挂点到拖拉机中心平面的横向距离下悬挂点的横向摆动量
围绕每个悬挂点的空间球面半径下拉杆处于水平位置时动力输出轴末端至下悬挂点的纵向水平距离
U——下悬挂点最低高度
V.
一水平调节范围
W——动力提升范围
—运输高度
x-
Y-
下悬挂点间隙
立柱的调整
最高位置时的最小高度
最低位置时的最大高度
最
小
18.92
19.30
76bzxz.net
44.5
21.79
22.43
34.8
39*
12
410**
最
mm
大
19.00
19.51
44
69
22.00
22.73
35.0
465±1.5**
250*
50
45
300
75
420
600
100
420
注：被测拖拉机应停在水平硬路面上，其轮胎规格及充气压力应符合制造厂规定。3动力提升能力
375
200
200.
在下悬挂点后面610mm处，每单位牵引功率（kW）应具有不小于300N（30.6kgf）的提升力。注：上述数值是在液压系统安全阀调整压力的90%和推荐的立柱高度时，整个动力提升范围都能达到的数值。当确定提升力时，立柱与铅垂线之间的最小角度为10°（图5）。*为了限制农具横向摆动，允许使用横向拉杆。横向拉杆联结于下拉杆和悬挂点联结销上时，最小尺寸应为51mm。··推荐尺寸，对于特殊农具必要时可改变这些尺寸。4上下拉杆的瞬心位置
GB1593.4-87
图5
P
拖拉机在旱地型耕状态时，自立柱延长线与地面的交点向前上方作9°斜线，瞬心应在图6所示的阴影线范围之内。
5左右下拉杆的水平会聚角
左右下拉杆在水平位置的会聚角a应为15°~30°（图6）。左右下悬挂点的中点到犁底的垂直距离左右下悬挂点之间的中点到型底的垂直距离h应符合犁的系列标准规定，但不小于390mm（图6）。地面
假想平面（位于沟深度之半）
型沟底面
0.5轴距
轴距
1.25轴距
图6
附加说明：
GB1593.487
本标准除适用范围，表中尺寸M、N、P及第4～6条外，均与GB1593.2一87相同。本标准由中华人民共和国机械工业部提出，由洛阳拖拉机研究所归口。本标准由洛阳拖拉机研究所、中国农机院负责起草。本标准主要起草人安中涛、谢维祥。
