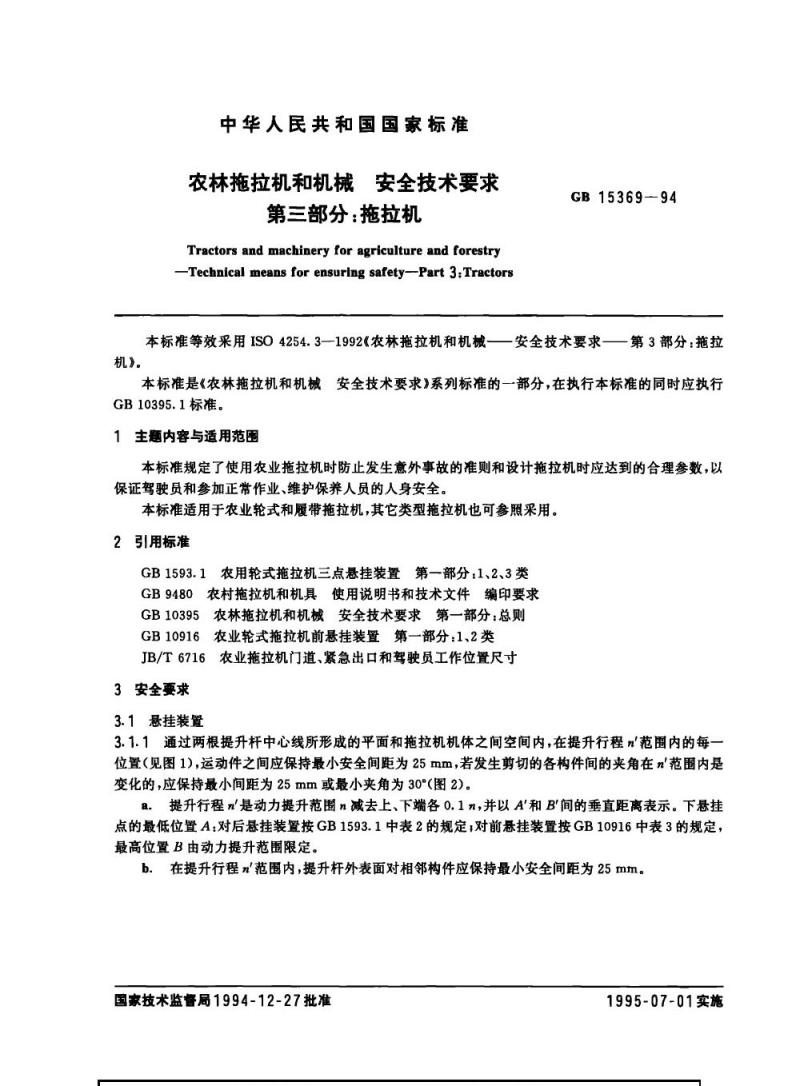

中华人民共和国国家标准
农林拖拉机和机械安全技术要求第三部分：拖拉机
Tractors and machinery for agriculture and forestryTechnical means for ensuring safety—Part 3:TractorsGB15369—94
本标准等效采用ISO4254.3—1992《农林拖拉机和机械——安全技术要求——第3部分：拖拉本标准是《农林拖拉机和机械安全技术要求》系列标准的一部分，在执行本标准的同时应执行GB10395.1标准。
1主题内容与适用范围
本标准规定了使用农业拖拉机时防止发生意外事故的准则和设计拖拉机时应达到的合理参数，以保证驾驶员和参加正常作业、维护保养人员的人身安全。本标准适用于农业轮式和履带拖拉机，其它类型拖拉机也可参照采用。2引用标准
GB1593.1农用轮式拖拉机三点悬挂装置第一部分：1、2、3类GB9480农村拖拉机和机具使用说明书和技术文件编印要求GB10395农林拖拉机和机械安全技术要求第一部分：总则GB10916农业轮式拖拉机前悬挂装置第一部分：1、2类JB/T6716农业拖拉机门道、紧急出口和驾驶员工作位置尺寸3安全要求
3.1悬挂装置
3.1.1通过两根提升杆中心线所形成的平面和拖拉机机体之间空间内，在提升行程n范围内的每位置（见图1），运动件之间应保持最小安全间距为25mm，若发生剪切的各构件间的夹角在n范围内是变化的，应保持最小间距为25mm或最小角为30°（图2）。a.提升行程n是动力提升范围n减去上、下端各0.1n，并以A'和B间的垂直距离表示。下悬挂点的最低位置A：对后悬挂装置按GB1593.1中表2的规定；对前悬挂装置按GB10916中表3的规定，最高位置B由动力提升范围限定。b.在提升行程n'范围内，提升杆外表面对相邻构件应保持最小安全间距为25mm。国家技术监督局1994-12-27批准1995-07-01实施
拖拉机
提升臂一
最小安全间距包络线
下拉杆
GB1536994

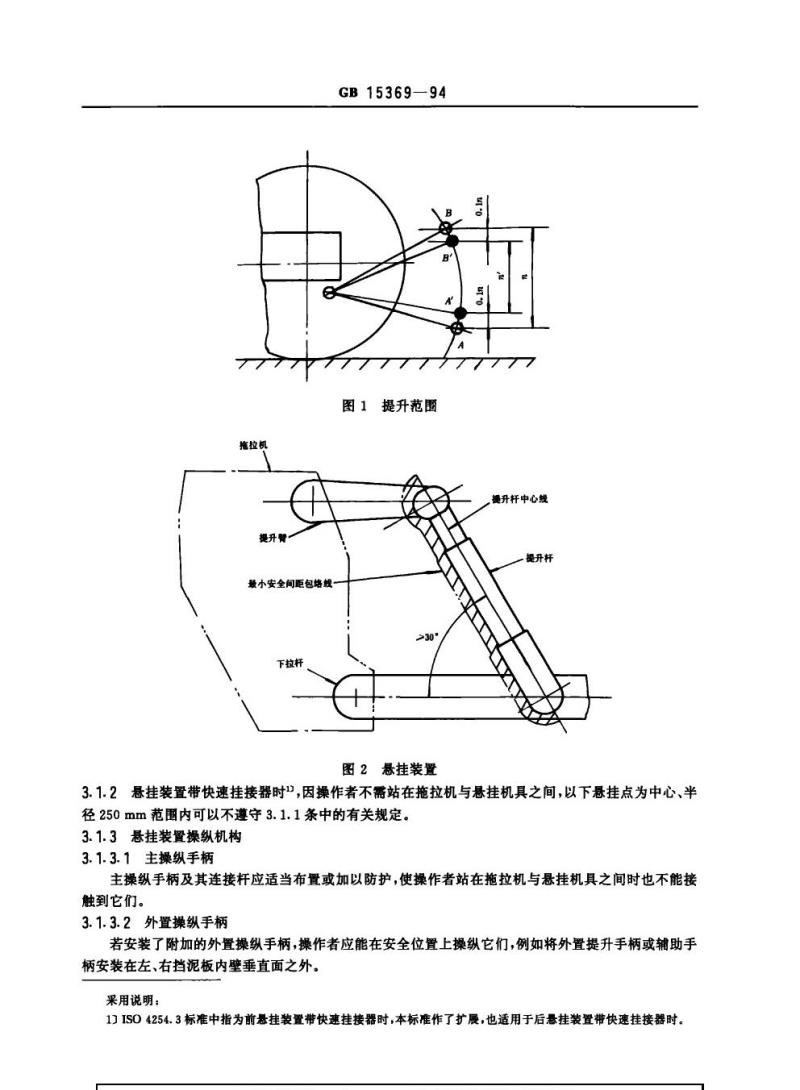

图1提升范围
图2悬挂装置
提升杆中心线
提升杆
3.1.2悬挂装置带快速挂接器时1\，因操作者不需站在拖拉机与悬挂机具之间，以下悬挂点为中心、半径250mm范围内可以不遵守3.1.1条中的有关规定。3.1.3悬挂装置操纵机构下载标准就来标准下载网
3.1.3.1主操纵手柄
主操纵手柄及其连接杆应适当布置或加以防护，使操作者站在拖拉机与悬挂机具之间时也不能接触到它们。
3.1.3.2外置操纵手柄
若安装了附加的外置操纵手柄，操作者应能在安全位置上操纵它们，例如将外置提升手柄或辅助手柄安装在左、右挡泥板内壁垂直面之外。来用说明：
1JISO4254.3标准中指为前悬挂装置带快速挂接器时，本标准作了扩展，也适用于后悬挂装置带快速挂接器时。GB15369—94
外置操纵手柄的操纵方式有下列两种：a.手柄每一次操作，限定下悬挂点的最大移动量为100mm；b.按连续作用原则操纵（手柄上操纵力消失，下悬挂点运动自动停止）。3.1.3.3窄轮（轨)距拖拉机的主操以手柄窄轮(轨)距拖拉机的主操以手柄应安装在通过驾驶座标志点的横向垂直平面之前。注：窄轮轨)距拖拉机指最小轮(轨)距不大于1150mm的农业拖拉机。3.1.3.4其它布置形式
允许采用与3.1.3.1、3.1.3.2、3.1.3.3条的效果至少相当的其它布置形式。3.2驾驶员的工作位置

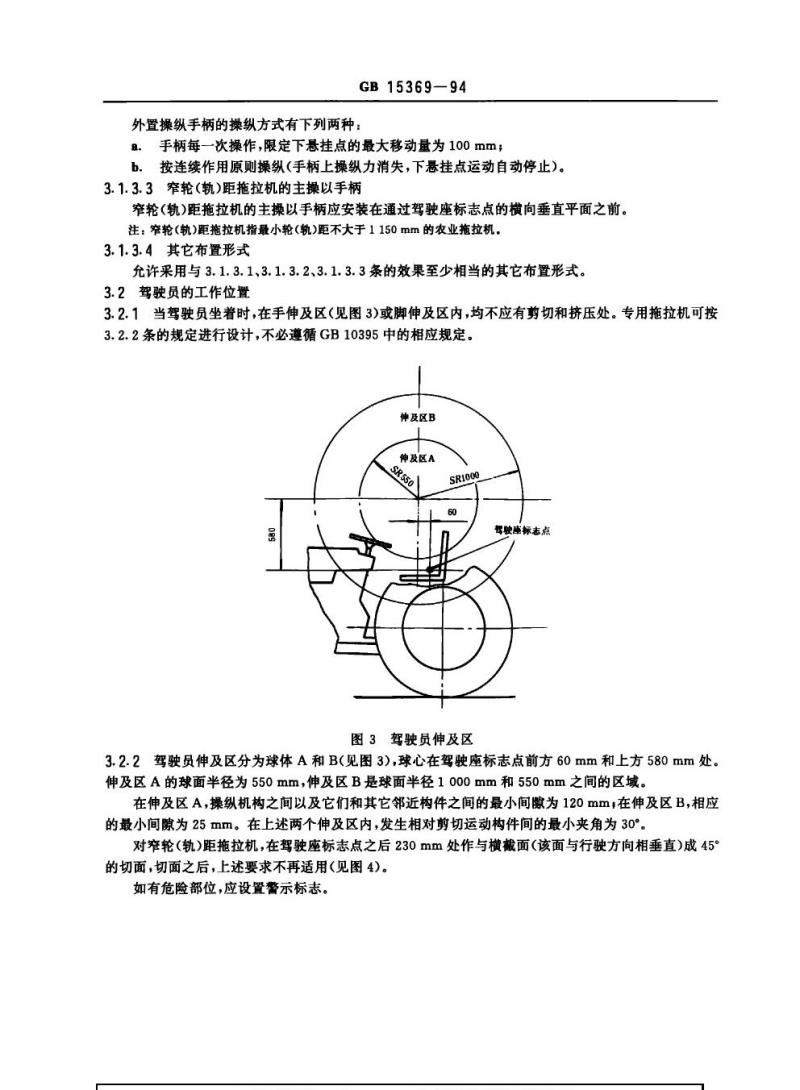

3.2.1当驾驶员坐着时，在手伸及区（见图3)或脚伸及区内，均不应有剪切和挤压处。专用拖拉机可按3.2.2条的规定进行设计，不必遵循GB10395中的相应规定。伸及区B
伸及区A
SR1000
驾驶座标志点
图3驾驶员伸及区
3.2.2驾驶员伸及区分为球体A和B（见图3），球心在驾驶座标志点前方60mm和上方580mm处。伸及区A的球面半径为550mm，伸及区B是球面半径1000mm和550mm之间的区域。在伸及区A，操纵机构之间以及它们和其它邻近构件之间的最小间愿为120mm，在伸及区B，相应的最小间隙为25mm。在上述两个伸及区内，发生相对剪切运动构件间的最小夹角为30°。对窄轮（轨）距拖拉机，在驾驶座标志点之后230mm处作与横截面（该面与行驶方向相垂直）成45°的切面，切面之后，上述要求不再适用（见图4)。如有危险部位，应设置警示标志。3.3通道和选装的乘员座位
GB15369—94

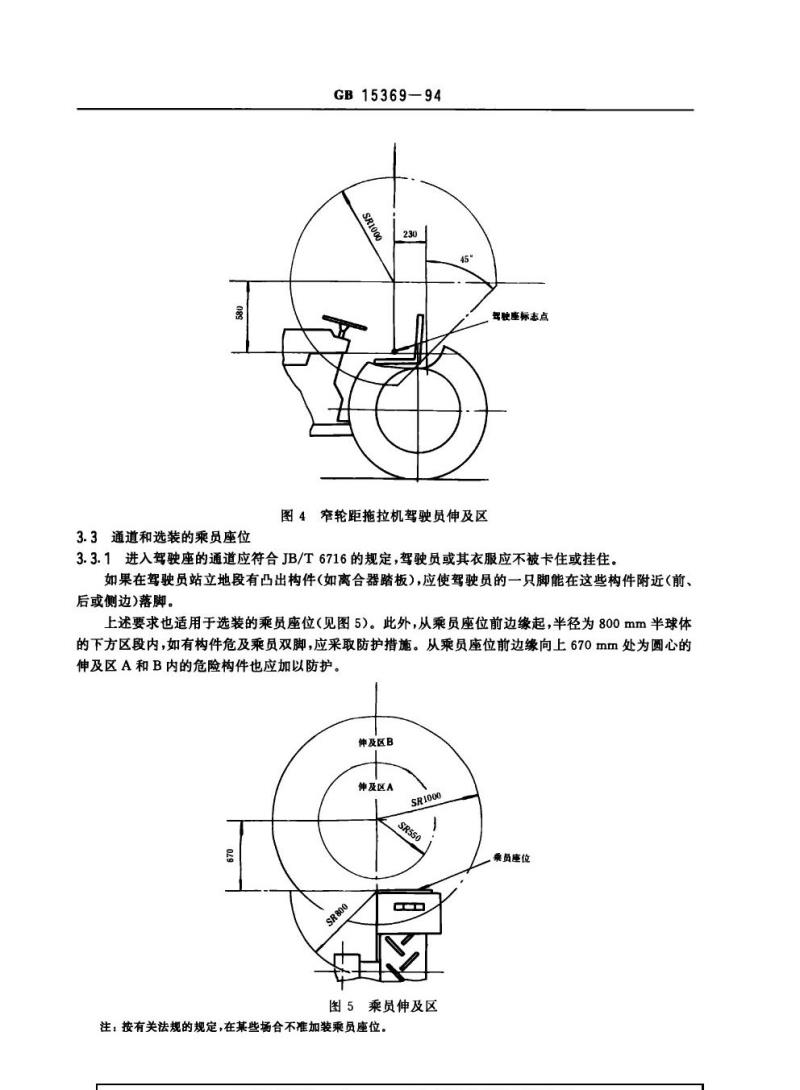

图4窄轮距拖拉机驾驶员伸及区
驾驶座标志点
3.3.1进入驾驶座的通道应符合JB/T6716的规定，驾驶员或其衣服应不被卡住或挂住。如果在驾驶员站立地段有凸出构件（如离合器踏板），应使驾驶员的一只脚能在这些构件附近（前、后或侧边)落脚。
上述要求也适用于选装的乘员座位（见图5）。此外，从乘员座位前边缘起，半径为800mm半球体的下方区段内，如有构件危及乘员双脚，应采取防护措施。从乘员座位前边缘向上670mm处为圆心的伸及区A和B内的危险构件也应加以防护。伸及区B
伸及区A
SR1000
乘员座位
图5乘员伸及区
注：按有关法规的规定，在某些场合不准加装乘员座位。GB15369—94

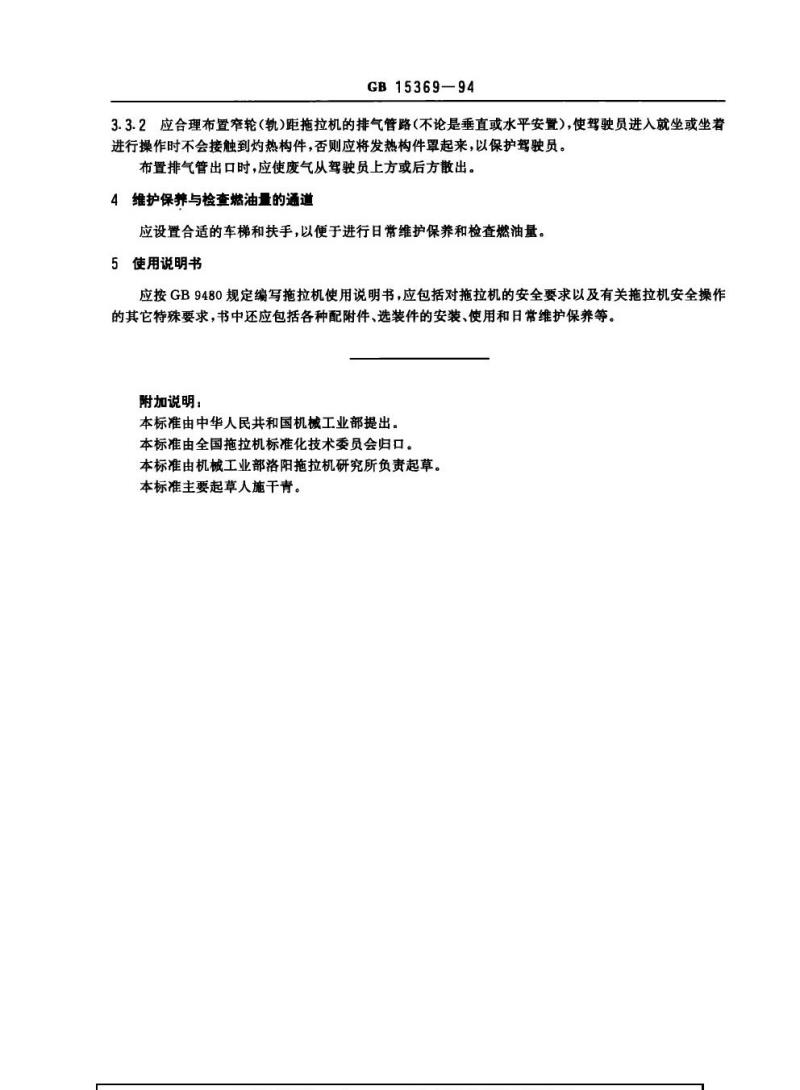

2应合理布置窄轮(轨)距拖拉机的排气管路(不论是垂直或水平安置），使驾驶员进入就坐或坐着3.3.2
进行操作时不会接触到灼热构件，否则应将发热构件罩起来，以保护驾驶员布置排气管出口时，应使废气从驾驶员上方或后方散出。4维护保养与检查燃油量的通道
应设置合适的车梯和扶手，以便于进行日常维护保养和检查燃油量。5使用说明书
应按GB9480规定编写拖拉机使用说明书，应包括对拖拉机的安全要求以及有关拖拉机安全操作的其它特殊要求，书中还应包括各种配附件、选装件的安装、使用和日常维护保养等。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国拖拉机标准化技术委员会归口。本标准由机械工业部洛阳拖拉机研究所负责起草。本标准主要起草人施干青。
