【机械行业标准(JB)】 S 型双面可卸卡子

ICS75.180

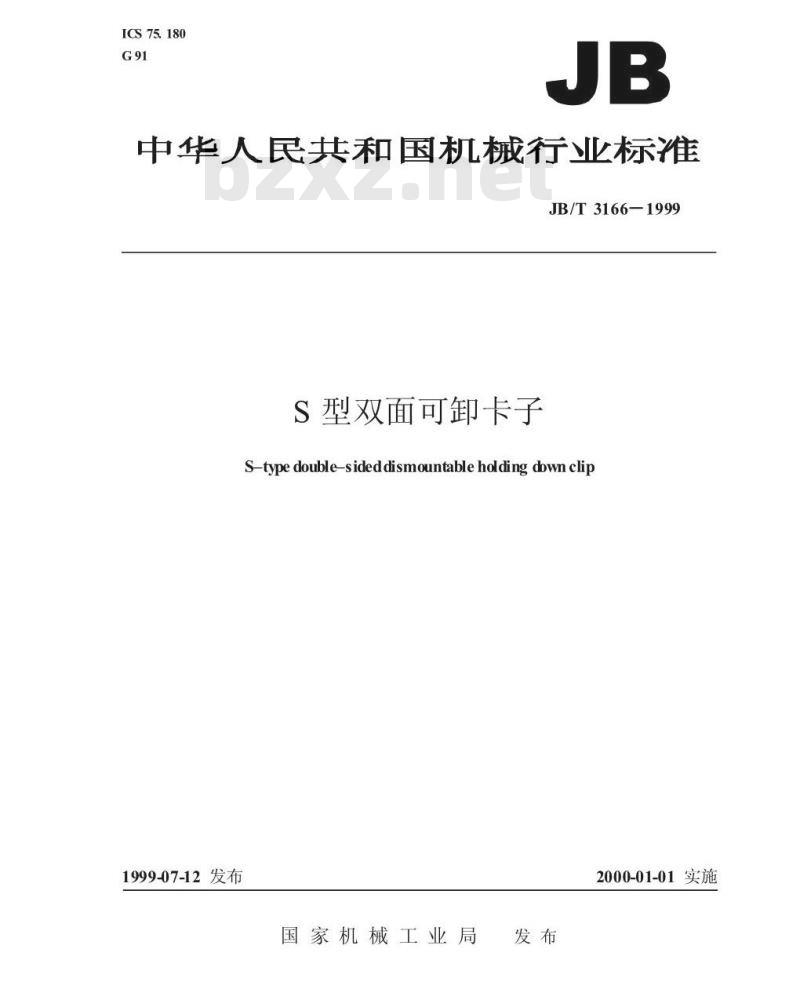

中华人民共和国机械行业标准
JB/T3166-—1999
S型双面可卸卡子
S-typedouble-sideddismountableholding downclip1999-07-12发布
国家机械工业局
2000-01-01实施
JB/T3166—1999

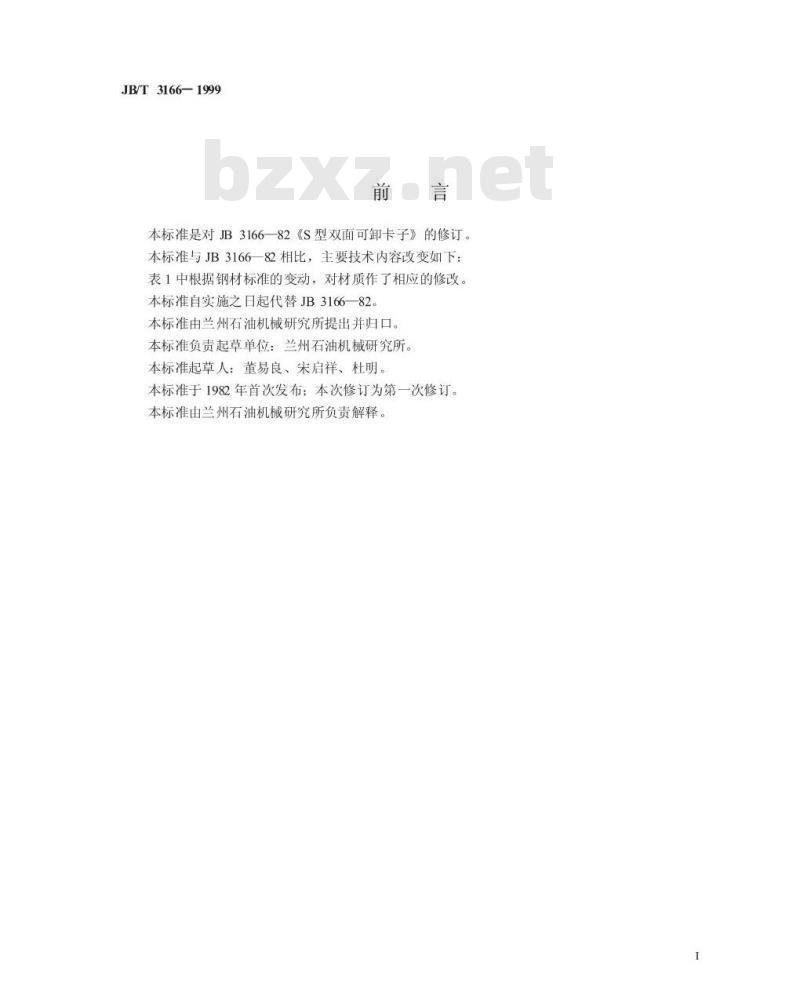

本标准是对JB3166—82《S型双面可卸卡子》的修订。本标准与JB3166一82相比，主要技术内容改变如下：表1中根据钢材标准的变动，对材质作了相应的修改，本标准自实施之日起代替JB3166—82。本标准由兰州石油机械研究所提出并归口。本标准负责起草单位：兰州石油机械研究所。本标准起草人：董易良、宋启祥、杜明本标准于1982年首次发布：本次修订为第一次修订。本标准由兰州石油机械研究所负责解释。1

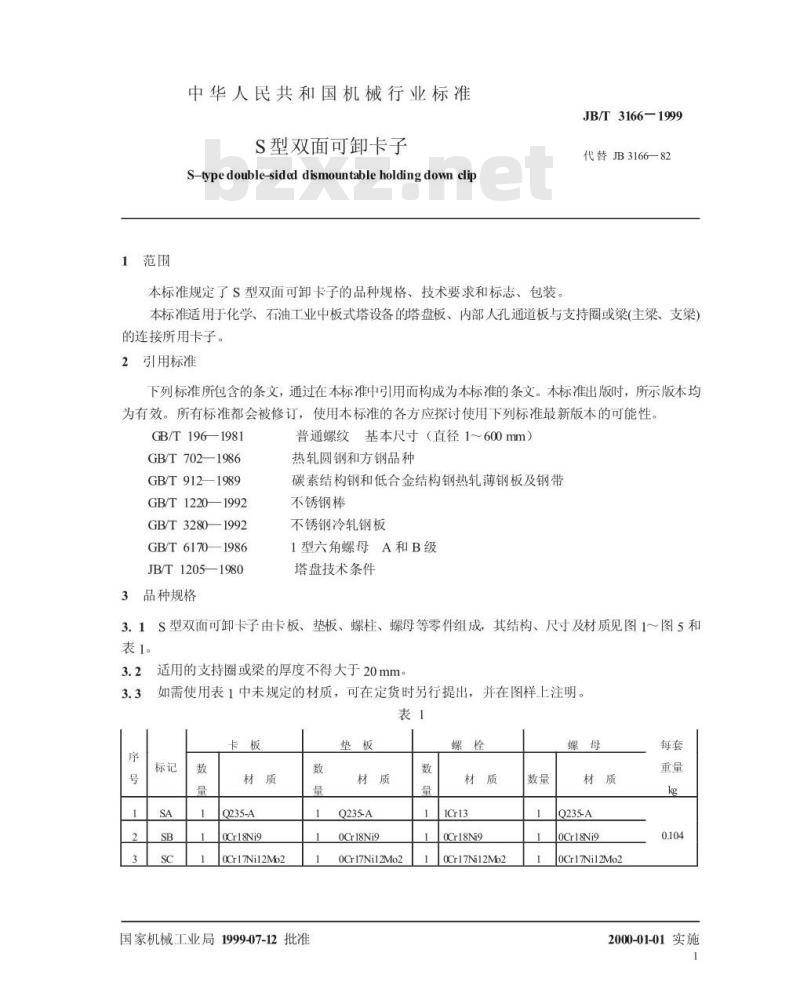

1范围
中华人民共和国机械行业标准
S型双面可卸卡子
S-typedouble-sideddismountableholdingdownclip本标准规定了S型双面可卸卡子的品种规格、技术要求和标志、包装。JB/T3166—1999
代替JB3166—82
本标准适用于化学、石油工业中板式塔设备的塔盘板、内部人孔通道板与支持圈或梁（主梁、支梁）的连接所用卡子。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1961981
GB/T7021986
GB/T 912—1989
GB/T1220—1992
GB/T3280—1992
GB/T 61701986
JB/T1205—1980
3品种规格
普通螺纹基本尺寸（直径1～600mm）热轧圆钢和方钢品种
碳素结构钢和低合金结构钢热轧薄钢板及钢带不锈钢棒
不锈钢冷轧钢板
1型六角螺母A和B级
塔盘技术条件
3.1S型双面可卸卡子由卡板、垫板、螺柱、螺母等零件组成，其结构、尺寸及材质见图1～图5和表1。
适用的支持圈或梁的厚度不得大于20mm。如需使用表1中未规定的材质，可在定货时另行提出，并在图样上注明，表1
Q235-A
OCr18Ni9
0Cr17Ni12Mb2
国家机械工业局1999-07-12批准垫板
Q235-A
OCr18Ni9
0Cr17Ni12Mo2
OCr18N9
OCr17N12Mb2
Q235-A
0Cr18Ni9
0Cr17Ni12Mo2
2000-01-01实施
JB/T3166-1999
支持圈

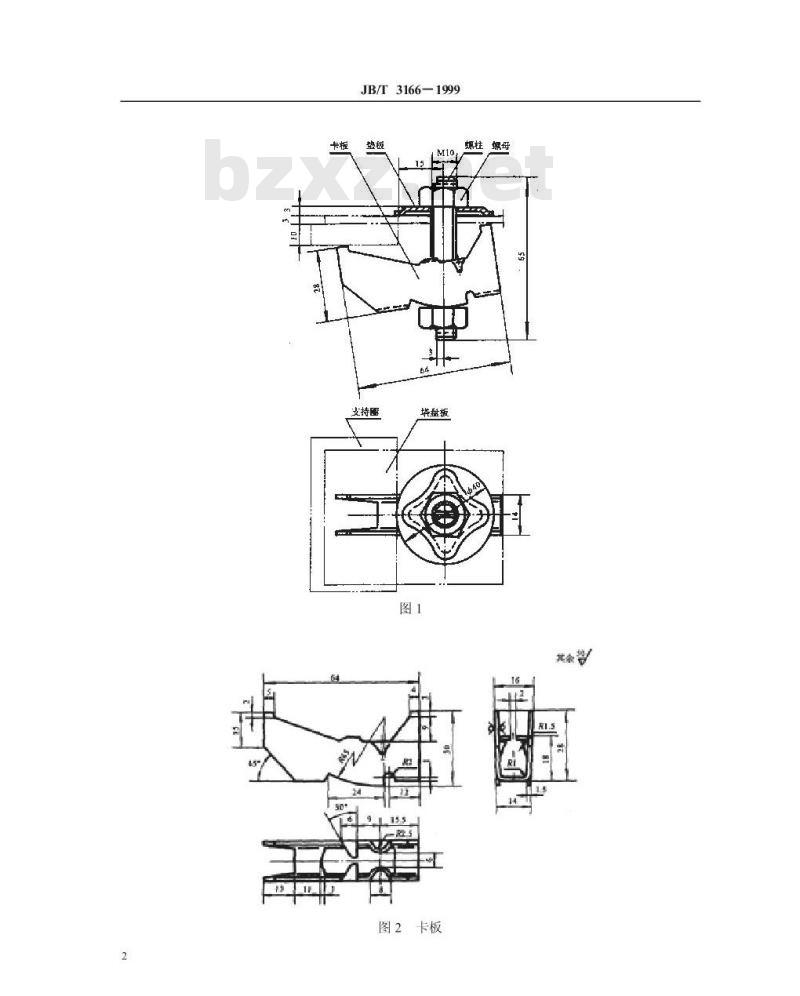

图2卡板
螺柱螺母
JB/T3166-1999

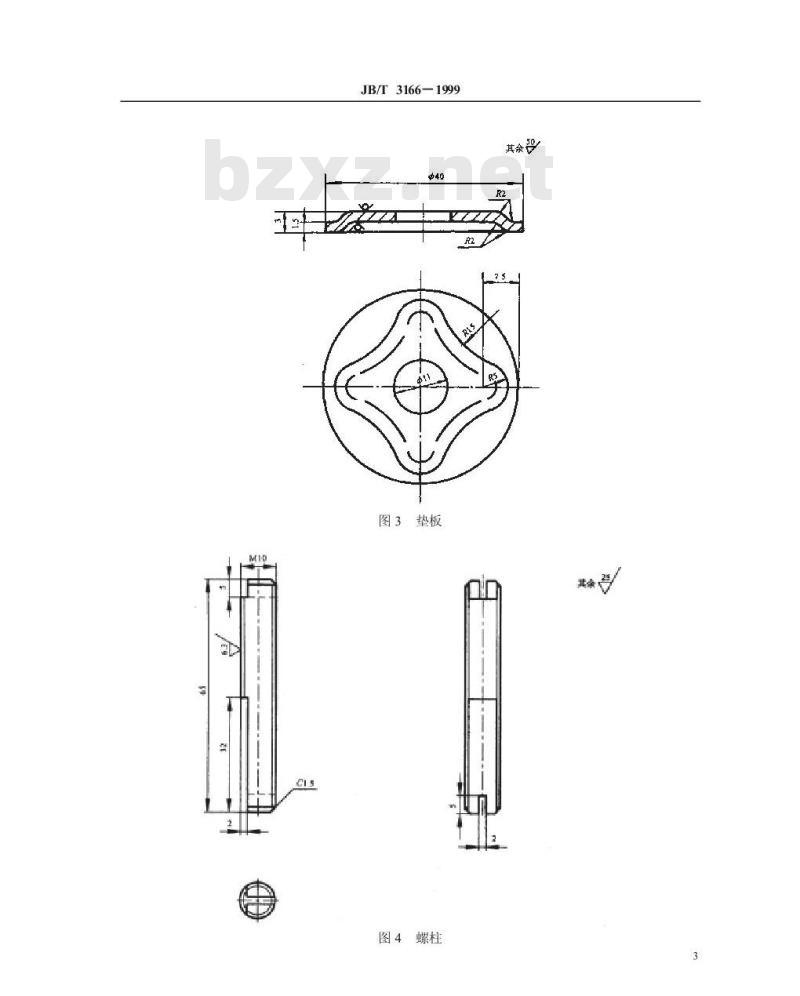

图3垫板
图4螺柱
4技术要求
支撑架
JB/T3166-1999
图5S型卡子安装简图
培盘板
4.1制造S型双面可卸卡子使用的板材应符合GB/T912或GB/T3280的要求：型材应符合GB/T702和GB/T1220的要求。
4.2螺柱的螺纹应按GB/T196制造。4.3螺母采用GB/T6170六角螺母M10。5标志、包装
5.1S型双面可卸卡子的标记由两部分组成-S一表示“S型双面可卸卡子”；A一表示卡板、垫板、螺母的材质为Q235-A，螺柱的材质为1Cr13；-B一表示卡板、垫板、螺母、螺柱的材质为0Cr18Ni9；-C一表示卡板、垫板、螺母、螺柱的材质为0Cr17Ni12Mo2。标记示例：
以碳钢O235-A为主制成的S型双面可卸卡子，其标记为：S型双面可卸卡子SAJB/T3166—19995.2如用户需要，可提出在成品表面打印标记。打印方法和标记内容由供需双方商定。5.3S型双面可卸卡子的验收与包装应符合JB/T1205的规定。4
共和国www.bzxz.net
机械行业标准
S型双面可卸卡子
JB/T3166—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
开本880×1230
印张1/2
字数10000
1999年11月第一次印刷
1999年11月第一版
印数1-500
定价500元
编号99-1017
机械工业标准服务网：htp/AvwwJB.ac.cn66699
