【机械行业标准(JB)】 镀银软圆铜线

中华人民共和国机械行业标准
JB/T3135
1999-08-06
佤鱻极懂
2000-01-01小
JB/T3135
本标准是对JB3135—82《镀银软圆铜线的修订。本标准自实施之日起代替JB3135—82。本标准由全国电线电缆标准化技术委员会提出并归口。本标准起节单位：上海电缆研究所。本标准主要起草人：范曼娥。
1范围
鸡颊馨魁鹭佤艺刀
本标准规定了镀银软圆铜线的技术要求、试验方法，检验规则、标志和包装，JB/T31351999
JB313592
本标准适用于制造电线电缆的导体、编织层及其他电气设备用的镀银软圆钢线。筒称镀银铜线。2引用标准
下列探准所包含的条文。过在本标准中引用而构感为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列际准最新版本的可能性。GB/T2900.10—1984电工名词术语第10部分电线电缆CB/T 3048—1994
GB/T3953—1983
GB/T4909—1985
YB 117—1970
电线电缆电性能试验方法
电工圆铜线
裸电线试验方法
银分类及技术条件
3符号、代号发产品表示方法
3.1、术语
除本标准规定外，所有名词术语均采用GB/2900.10规定的定义。3.2 符号、代号
3. 2. 1 基材代号
圆删线
3.2.1状态代号
3.2.3镀层代号
3.3产品表示方法
镀银铜线用型号、规格、银含量级别和标准编号表示。例如，标称直径为0.23mm，银含量为10%的镀银铜线，表示为：
TRY0.23E级JH/T3135—3999
4型号
镀银铜线的型号为：TRY.
5规格

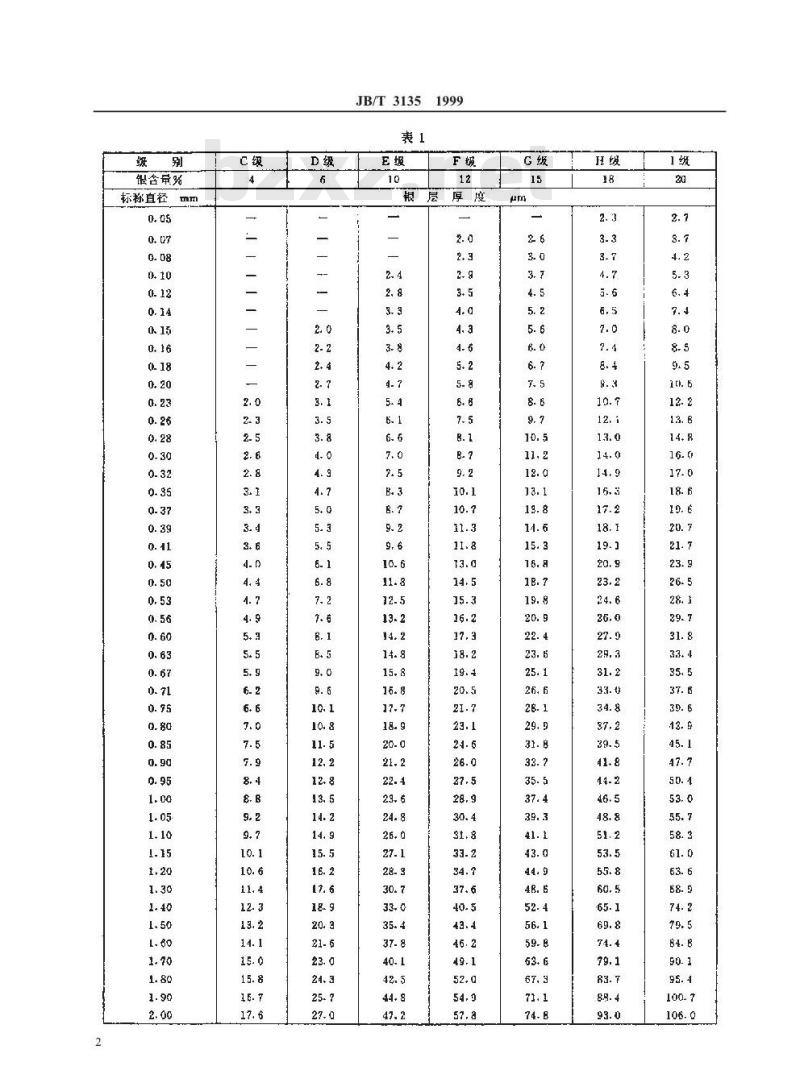

镀银饲线的规格和分级如表1。
佤极慢1999-08-06瘤
2000-01-01小缆
银含量%
标称直径可m
JB/T3135
银层厚度
6技术要求
制造镀银铜线的材料应符合下列规定！圆铜线
62镀层
JB/T3135
6.2.1镀银铜线的银含量和镀层序度应符合表1的规定。.2.2镀银铜线的镀层应连续、牢固地附着在铜线表面上。经试验后的试样表面应不变黑。6.2.3镀银钢线的镀层表面应光滑连续、不得有银粒、毛刺、机械损伤等有害缺陷。6.3镀银线标称直径的偏差应符合表2规定。表2
标称直控
0,050~0. 100
0. 110--0. 250
0.260~0.700
0.710~1. 000
1.100~2. 000
镀银铜线的机被性能应符合表3规定。6.4
标称直径
0. 050~0. 100
0. 110~0. 150
0.160-~0.250
0.260~0. 500
0. 510~-1. 000
1.100~2.000
抗拉强度不小于
钟长牵不小于
6.5镀银铜线在温度为十20℃时电阻率应不大于0.017241mmm/m。电阻温度系数a为0.003931/℃。6.看镀银钢线不允许接头，允许采用通常方法焊接镀银前的铜线。7试验方法
7.1银含量测定
采用容量法或重量法测定，仲裁时应采用重量法。7.1. 1、容量法
方法基于硫鼠酸盐沉淀硝酸溶液中的银离子，三价铁为指示剂。GB/T 3953
YB 117
取0.25~0.5g（准确至0.1mg）样品，置于250ml锥形烧杯中，加10ml硝酸（1.1)，缓慢加热至熔解，煮沸驱尽棕色烟、冷却、稀释至100ml，加5㎡l硫酸高铁铵（10%）用氰酸铵标准溶液滴定至兰色（和白色沉淀）恰变为砖红色（饲离子的兰色和铁离了硫鼠酸盐络合物的红色的混合物)。得硫氰酸铵标准落液的消耗量。银含量(%)按下式计算：
JB/T31351999
×100%
式中：V硫氰酸铵标准溶液的消耗量，mb;T硫鼠酸铵坏准溶液对银的滴定度，g/ml;B—样品重量，B.
7. 1. 2亚量法
方法基于用盐酸自硝酸盐溶液中将银沉淀为氰化银，）器
地培式滤器4#30ml
真空象1406型，排气量301/min连安全瓶干燥瓶抽滤瓶1000ml，b)试剂
硝酸1 1:硝酸1~ 99；盐酸1 9。分步骤
称取1g样品（准确至0.1mg）胃于100ml烧杯中，加10ml硝酸(111)缓慢加热至溶解，驱尽棕色烟，冷却至室温，稀释至50 ml。在不断搅动下,慢慢地加入 20 ml 盐酸(1 1 9)放置 2 h,通过已在 110℃干燥 2 h并已恒重的措竭式滤器，用倾泻法除去溶液，用温热硝酸（1，99）洗涤沉淀两次，同上方法除去溶液，用吹洗法将沉淀移人滤器，同土方法除去水，然后用热水洗涤二次抽滤。将甘蜗式滤器连同沉淀在110℃干燥2h恒重，于干燥器中，冷却至室温、称下，得氯化银的克数。d）计算
银含量(%)按下式计算
式中：A-
氯化银重量，gt
样品重量，g。
7. 2镀层厚度测定
A×0.7526×100%
镀层厚度通过测得银含量按下式计算得出。-R-G-K
武中，A一镀层厚度，μm;
B—镀银线半径：mmt
G——银含量.%;
K-换算系数。
系数 K 与银含量换算如表 4。
G%(Ag)
检验规则
8.1产品应由制造厂的技术检食部门检验合格后，方能出广，每盘出厂的产品应附有制造厂的产品质量检验合格证，
8.2镀银铜线按表5规定进行检验。8.3抽检时每批按1%抽伴，但不少于3盘，批量较大时，不多于10盘（圈），第一次试验不合格时，应另取双倍数量的试样进行第二次试验，如仍有不合格时，应遵件检否。4Www.bzxZ.net
包装及标志
项名棘
银含量及镀层厚度
直径和偏差
外题！
镀层连续性
机械性能
电阻率
JB/T3135
标准案文号
检验规定
试验方法
7. 1 及 7 2
GB/T 4909.2
正带日力检查
GR/T 4909.9
GB/T 4909. 3
GB/T 3048. 3
9.1镀银钢线成盘或成阁供应，均应用纸或薄膜妥善包装，存放在干燥、无腐蚀气体的地方。成盘的镀银铜线应均匀地绕在线轴上，线头必须定，最外层战到线盘侧板边缘应保持适当距离。.2每盘或每圈镀银铜线应附有标签，标明：a)制造厂名称，
b）型号：
e）规格：mm，级别：
d）笔重及净，kgl
e）制造日期：年、月：
「) 本标准编号, JB/T 3135—1999。鹦颊
JB/T3135
籁880b1230
19XXXX岭
100044
万段X/X
旅XXX,XXX
19XX集XX舱
X爲鲽
德pxXX.XX翼
鱻极藕鲷
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
