【机械行业标准(JB)】 电力传动控制装置的产品包装与运输规程

中华人民共和国机械行业标准
JB/T3085
1999-08-06
佤鱻极懂
2000-01-01小
JB/T30851999

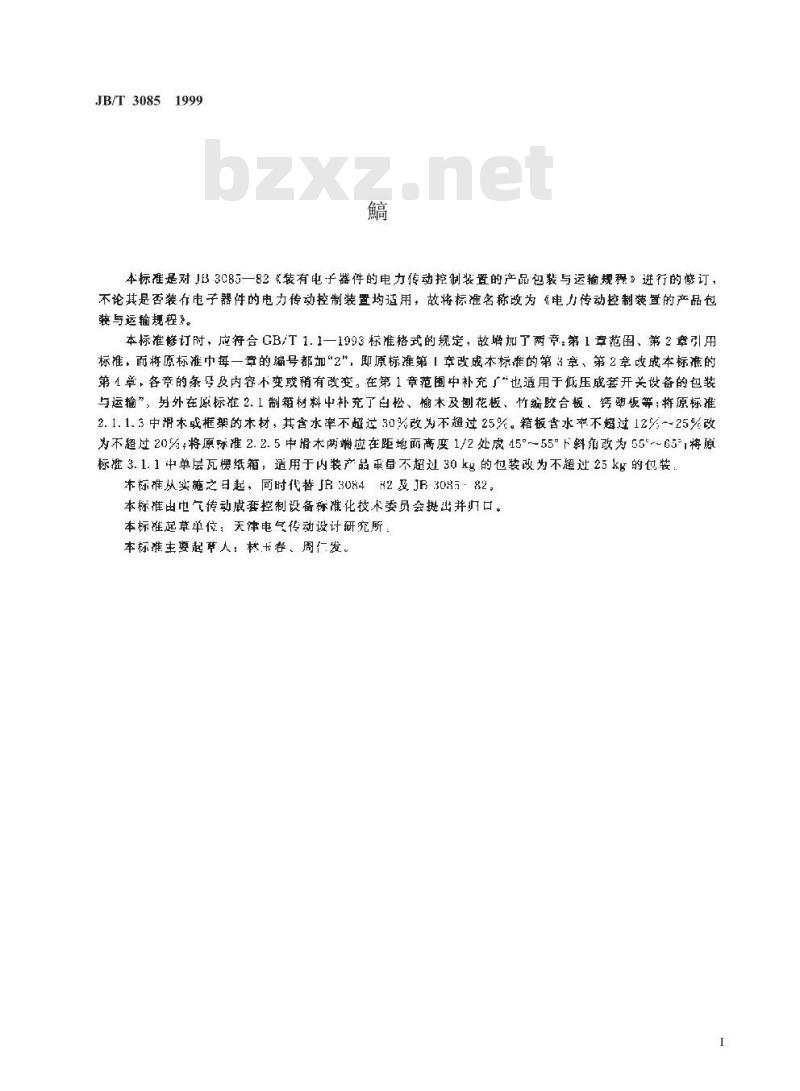

本标准是对JB3085一82装有电于器件的电力传动控制装置的产品包装与运输规程》进行的修订，不论其是否装存电子器件的电力传动控制装置均适用：故将标准名称改为《电力传动控制装置的产品包装与运输规程》。
本标准修订附，应符合GB/T 1.1一1993标准格式的规定，故增加了两章:第1章范围、第 2章引用标准、而将原标准中每一章的编号都加“2，即原标准第1幸改成本标准的第3章、第2章改成本标准的第1章，各竞的条孕及内容不变或稍有改变。在第1章范围中补充了也适用于低压成套开关设备的包装与运输”，另外在原标推2.1制箱树料中补充了白松、榆木及刨花板、竹缩胶合板。钙塑饭等：将原标准2.1.1.3中滑术或框架的木材，其含水率不超逆30%改为不超过25%。箱板含水率不超过12%-25%改为不超过20%，将原标准2.2.5中滑木两端应在距地面高度1/2处成45°~55°下斜角改为55°~65将源标推 3. 1. 1 中单层瓦楞纸箱，适用于内装产品单量不超过 30 kg的包装改为不超过 25 kg的也装本标谁从实施之日起，同时代替JF30842及JB308元”82，本标准出电气传动成套控制设备标准化技术委员会提出并归口。本标准起草单位：天津电气传动设计研究所本标推主要起节人！林,卡春、周仁发。I
1范围
颊魁鹭佤艺
JB/T30851999
JB3084308582
本标准规定了电力传动控制装置包装箱的技术要求、验收规则与试验方法等。本标准适用于电力传动控制装置的产品包装与运辅，也适用下低乐成套开关设备的产品包装与运输，2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的名为应探使用下列称准最新版本的可能性，GB/T 153-1993
GB/T 1551995
GR 190-1990
GR 151-1990
GB326-1989
G3/T 984G.41988
G3/T 133811992
3总则
针榭锯
原木缺陷
危险货物包装标志
包装储运图示标志
石油沥青纸胎油盐、纸
胶合板普通胶合板还用技术条件（nc1Sr)1098：1973)机电产品包装通用技术条件
3.1产品包装设计应等合经济、牢固、美观的要求，在正常储运条件下，确保产品的安全、稳要及完整无摄。
3.2制造！自发货之口起，应保证至一年内不致因包装不善而引起产品锈蚀、长舞，摄坏及箱体自散或孔猫丢件等缺陷：
3.3包装前产品需经检验合格，向时微好安全访护措施及必要的内包装工作。随机文性应齐全，3.！包装件的体积应尽叫能地缩小。具外率尺寸和重量，应符合运输部门行关装载极限的规定3.5电于控制装置上的动能单元插件（逻辑小件），一册应单独包装。大型推屏框件如能在扫体柜上铺紧日时震，尽可能随主体柜起包装，若油虚插件不能在主体拒」侦案且不耐震，均应来取单独包装。4包装箱技术要求
电力传动控制装背包装箱应符合GB/T3384的有关规定。4.删箱材料
4. 1. 1 本
4.1.1.1制箱材料应根据国内木材资源的实际情况，主要采用马尾松、落时松、紫云杉、白松：南不及杂本等。
鱻极慢1999-08-06瘤
2000-01-01缆
JB/T30851999

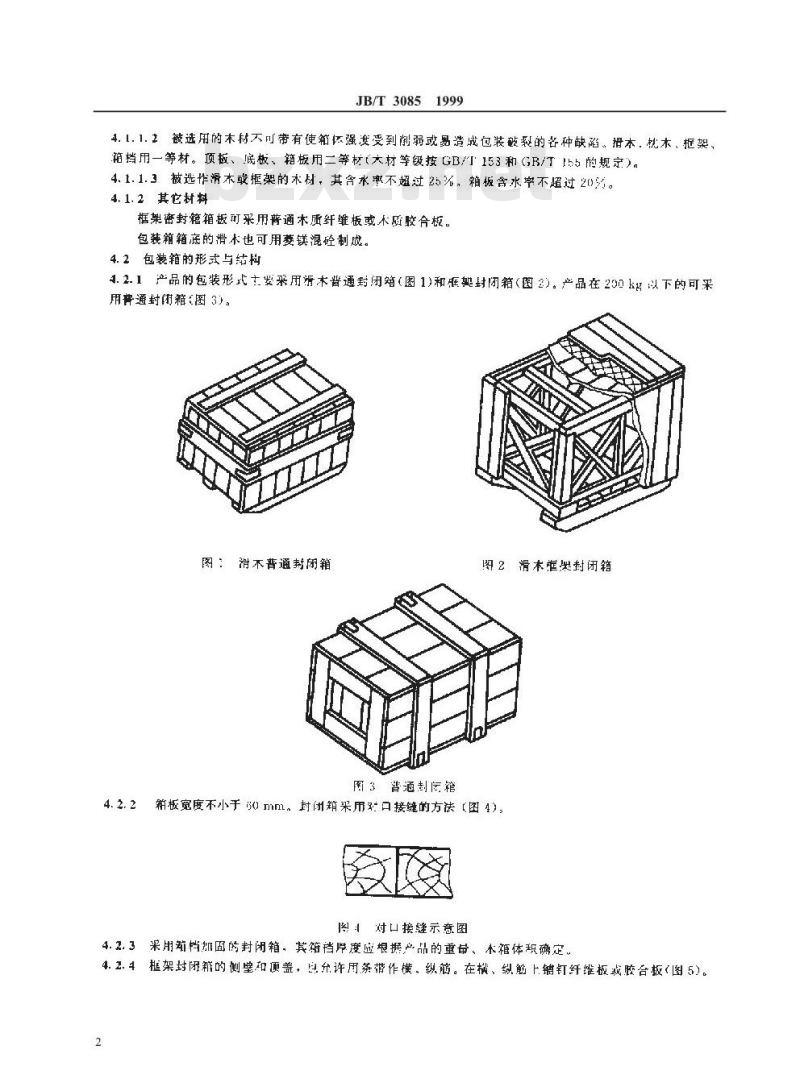

4.1.1.2被选用的木材不可带有使箱强度变到削弱或易造成包装敲裂的各种缺陷。摄本.枕木、捉架、箱档用一等材。项板、房板、箱板用二等材（大材等级按GB/T153和GR/T1b5的规定）。4.1.1.3被选作滑木或架的未材，其含水率不超过25%，箱板含水率不超过20头。4. 1. 2 其它材料
框架密封箱箱板可采用普通木质纤维板或不质胶合板。包装箱箱底的滑木也可用菱镁混经制成。4.2包装箱的形式与结构
4.2.1产品的包装形式主要采用滑木普通封闭箱（图1)和准想封闭箱（2）。产品在290k以下的可采用普通封闭箱（图3)。
图：滑不普通封闭箱
图3普通封汽箱
图 2 滑本准黑封闭箱
箱板宽度不小于30mm。封闭箱采用口接缝的方法（国4），图：对口接缝示意图
4.2.3采用筑档加固的封闭箱，其箱档归度应根据产品的重量、木箱体积确定。4.2.4框架封闭箱的侧壁和顶盖，息允许用茶带作横，纵筋。在树、纵筋上销钉纤维板戒胶合板（图5)。2Www.bzxZ.net
JB/T3085
纵筋板
纤维板
图5箱壁或顶盖
横筋板
4.2.5滑木两端应在距地面高度1/2处成55°-65°下斜角（图6）为减少滑木弯距，便于起吊，也可在滑木底部镶上辅助骨木(图 7)。
55~~65°
图6滑木下斜角示总国
4.3成箱要求
55~65°
图 镶在滑水下的辅助滑小
4.3.1包装箱应根据箱板、箱档的材质厚度和材料强度，合理地选用封箱的钢钉。4.3.2、包装箱应尽可能地采用波浪形布钉不得有露钉头、订尖或中途弯曲等现象。排板用钉必须在箱内侧将钉尖打弯，紧贴箱。所有接缝处不准钉钉。4.4装箱要求
4.4.1包装前，应按产品标谁中包装运输储存的定，对产品进行检查，可能蚀的金属衣而须涂激防锈油脂。可动部件应预塞卡牢固或扎拴拥紧。4.4.2、产品转销，先将产品放人料袋内。考采用的楚案氛乙端塑料薄膜，需避免直接与产品漆层接触。为减小潮湿气体对产品的按，袋内须放入适量的硅胶吸湿剂。4.4.3硅胶含水亘不得大于4%（其用量按500～600g/m计算），硅胶可事先装人布袋中，然后和产品一同放人塑料袋内，尽快焊封。4.4.4产品格封后装人内壁贴衬有石油沥青油毡或油纸的包装箱内（石油沥青油毡或油纸按GL32G的规定。
4.4.5装箱时，产品应平帮地固定在箱体底部的滑木上。箱体重心应尽地靠中、靠下，箱内附件、齐件或工具等应塞牢卡紧。
4.4.6产品上前后凸出的设备和元件，须与箱壁保持一定间隙，以免殖损或插毁。4.4.7为降低运输时对产品的冲击、震动影，产品与箱体间的间隙，可填充木丝、胶片丝、纸屑或泡沫塑料等物料。可在箱底或四周衬垫弹性橡皮，泡沫潮料或塑料气垫，产品的八个角上河安放泡沫塑料包角，
4.4.8用作箱体顶益内衬的防水材料（如石油沥青油毡），应尽显采用整块材料，若需拼接时，可采用搭接站钉合的办法。
4.5每个包装箱内只能装同套设备。非同套设备不得装。4.6箱体加固
4.6.1包装箱按产品革量，箱积大小选择氧化钢带捆扎，紧固箱体。钢带宽度不得小于16m。4.6.2采用箱档加周的封闭箱，在档接合处应用包梭角铁加固（图8）。3
5单独包装
JB/T30851999
图S包校角铁加周
5.1用单独包装件的普通箱，除用术材制作外，也可采用纸箱或胶合板箱。5.1.1单层瓦榜纸箱，适用于内装产品重量不超过25kg的包装，纸箱用纸的含水率，不得大于1275.1.2胶合板箱，适用于内装产品重量小+50k#的包装，胶合板质量应荐合GB/T9846.4的规定：5.2坊能单元播件（或器件）主要采用纸箱包装。5.2.1鼠的接合型式，可采用钉合或站合。接合时、搭接的宽度不应小于30mm。钉子间的施离不大于30mm1.如用胶合纸带或强力胶带封口，封口宽度不得小于5Umm。5.2.2功能单元插件（或器件）市先套塑料装。想封后，装人体积析当的瓦楞纸做的小纸盒户。每盒只装一快插件（或器件）。小纸盒表面应注明该插件（或器仆）的编号：并贴挂标签。5.2.3将装有插件（或器件)的小纸盒集中地装人乱楞纸做的纸箱中，其件积以穿纳102C个小纸盒为宜。
5.2.4纸箱内，只限于装同一台屏（台、柜）的插件（或器件）。非同一屏（台、扭)的插件，不可混装十同一纸箱内。
5.2.5纸箱封箱后，采用塑料捆扎带加面。然后将纸箱装人符合护求的外包装箱内。作纸盒与纸盒之间、纸箱与木筋之间适当地效人防震材料（如泡沫塑料等）。5.3凡须单独包装的抽冠，需先将仙冠上易松动的元、器件固定好。然后套上塑料袋，焊封后装人瓦榜解纸箱中，纸箱外面注明端号，贴挂标签。出塑料带将纸箱加固后，放人符合防护要求的外包装箱内。抽冠直接地放人皆通术箱中时，必须予以固定，并做好各项防护、6验收规则与试验方法
1凡新设计的包装箱或已使用的包装箱在材料、设计、工艺1有较大改变时，能造厂应进行包装试验。试验合格后方可采用。
同规格产品的包装件批量较大时，至少要选择三件以上的包装件进行试验，单项产品的单一包发件，亦须进行试验。
6.2被试包装件，须按本标准中所规定的装箱要求对产品实施包装，然后再行试验。试验的基4项日有起吊试验，堆垛试验，淋闻试验，支棱联落就验和公路运输试验，试验时，亦可根据产品的特点和运输情况，选择H中几个项月进行试验。试验中，有的项目如小合格，应分析原因，改进设计、进行复验。6.3起吊试验
产品装箱后，按设计的起吊位置，以正带速度起吊，使一侧吊绳所在平面与箱顶横截面之丈角划55°士5°（图9）。升室一定高度（不低1500mm）.装急启、制动，左右移动3~-5min，起格35次，箱体应无破损和明显变形。
6.4堆穿试验
JB/T3085
图9起吊角示意国
将包装件受丁平整的水涩欺面上。直接在箱顶堆放砂石，当项部承裁不小于c.05kgl/=m*叫，其最大捞度不大于30n1nl.也\在箱顶放置载荷乎板，加载重块使堆积承载不小于0.1kgf/cm。载荷乎板应仲出陷本四周不小于1川nm，负荷亚心与箱项乎面距离不超过包装件高度的0为，21h试验后，箱障无明显变形，
6. 5淋雨试验
包装件水-平效置，以（100士20）1./h·㎡的溃水显均勾垂直向下喷淋，喷水装置离开箱顶询距离不人于o0mm，喷赫后拆检歪，要求箱内无渗漏雨水。6.6支楼跃希试验
包装件一端支起100~-1501u，提起另一端白出下格于平整的地面或讽板上。根据产品的特点与储运传况、选择不同的跌落高度（一般不小于3K)mm）、每棱跌游两次、而无明显破拉与变形6.7公路运输验
将包装件置于汽牟巾、后部适当固定。在三级公路的中级路面（碎、砾石路面，不整齐石块路面或其它粒料路面）上，以2--40km/的车速行20nkm。运行后，要求包装箱无明显破损与变形，内装产品不扮散、不发生明显位移，产品性能、精度等有关参数仍保持作规定的记差节围之内。7箱面标志与随机文件
7.1产品分多箱包装时，箱号采用分数表示、分子为分箱号，分舟为总箱数。主机箱为1号箱。7.2包装件表面的标志应包括发凭标志和储运指示标志。应使用不視色的油读或油墨，推，清晰、半固地将标志直接喷刷在箱体两侧置上。7.2、1发货标志—般应包括：
）产品号、称及数量；
h）出厂编号＆箱号(或合同导)：）箱体尺寸（长宽×高）：
山）净重与毛重
e）装箱口期：
）到站（港)及政货单位；
院）发站（湛）及发货单位
7.2.2包装储选图示标志应符合B101利（B100的规定7.3随机文件应用塑料袋封装，并改在包装箱内、当产品分多箱包装时、随机文件应放在1机箱内5
颊艺魁
JB/T3085
延睛880b1230
19XX巢XX舱
100044
黛段x/X
矩XXX.XXX
19XX巢XX岭
購XXX.XX宾
芃鱻极匙钴
