【机械行业标准(JB)】 板厚千分尺

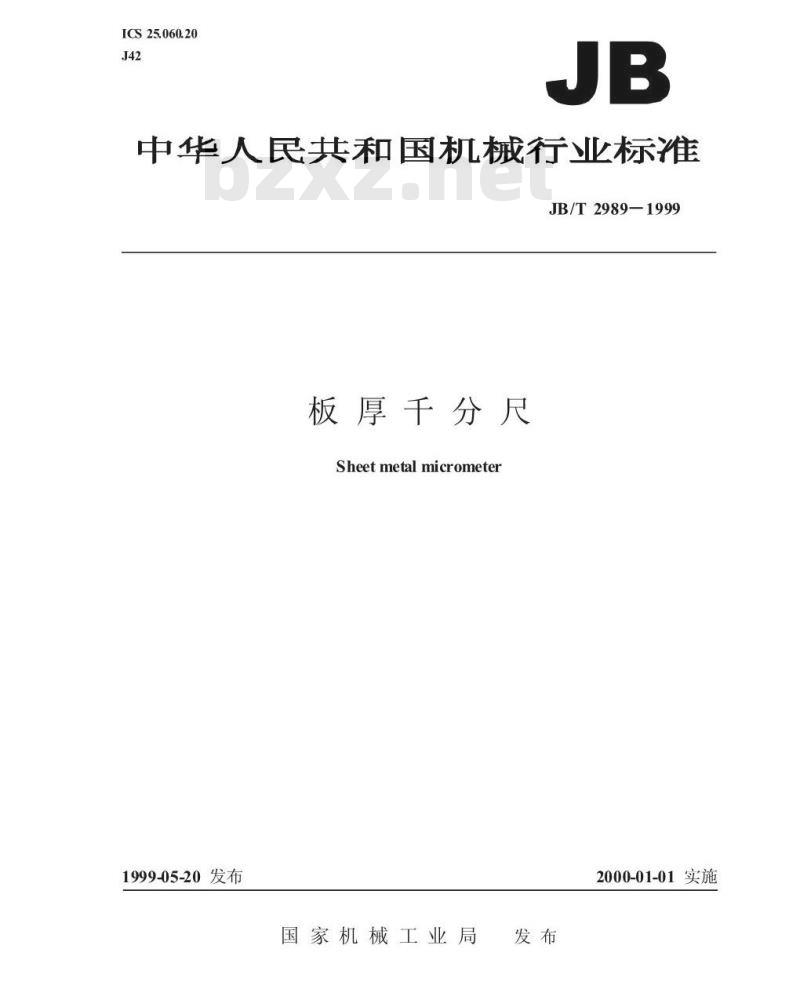

ICS25.060.20
中华人民共和国机械行业标准
JB/T2989-1999
板厚千分尺
Sheetmetalmicrometer
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T2989—1999

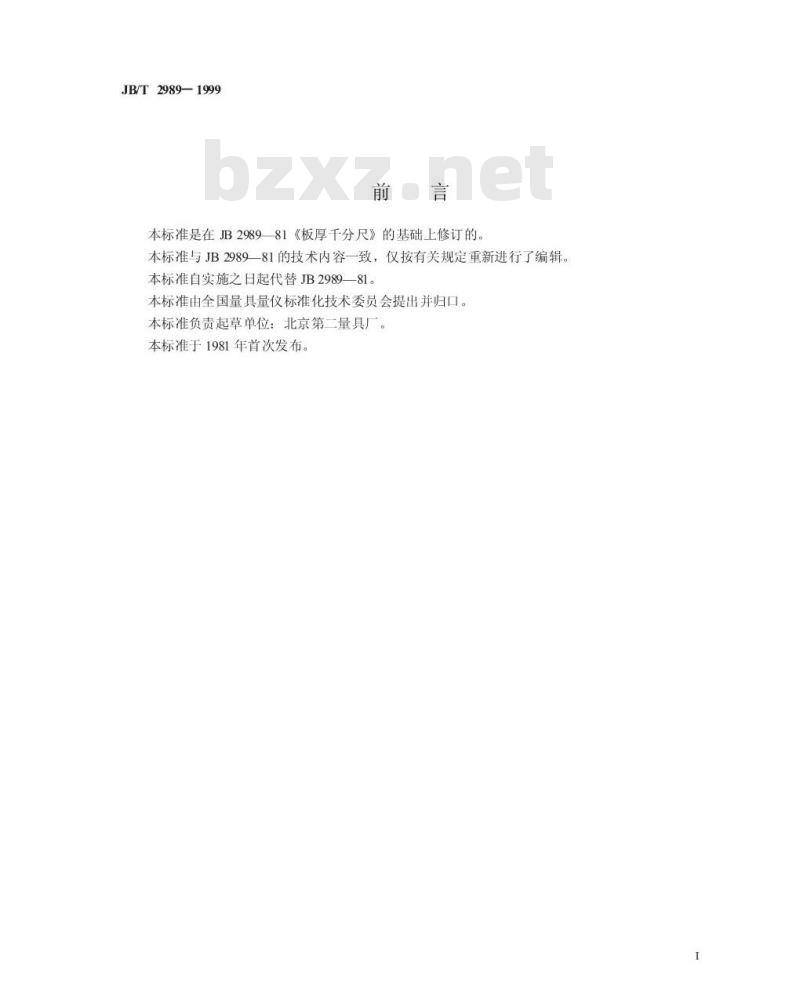

本标准是在JB298981《板厚千分尺》的基础上修订的本标准与JB2989一81的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB2989—81。本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：北京第二量具厂。本标准于1981年首次发布。

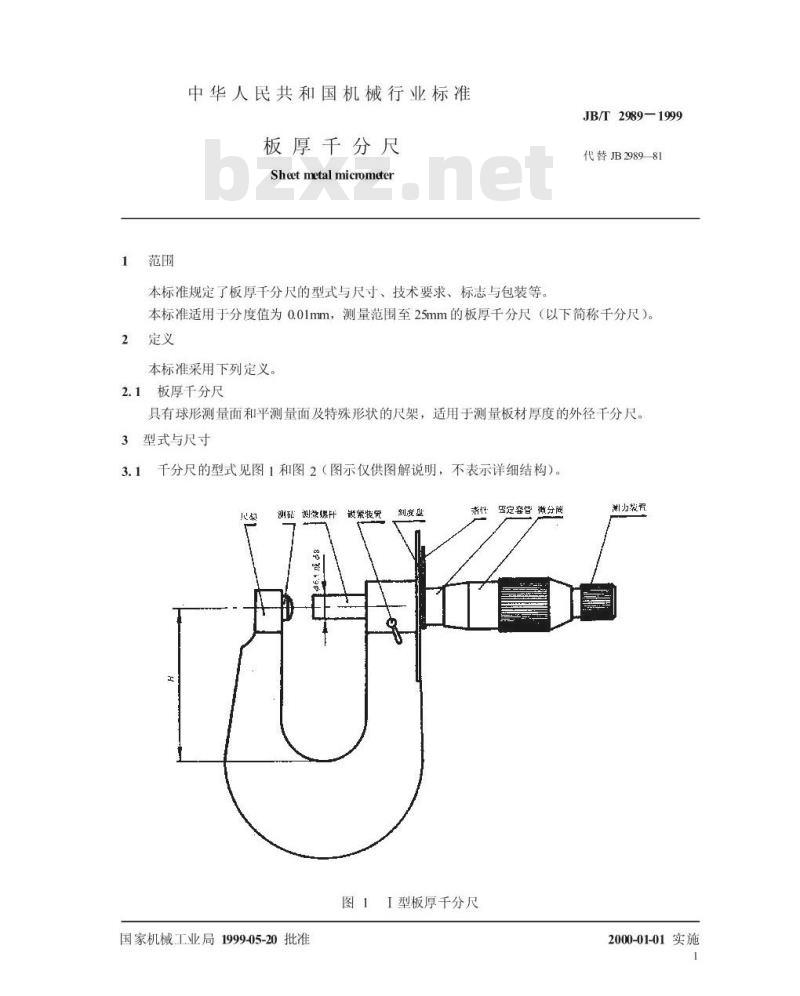

中华人民共和国机械行业标准
板厚千分尺
Shcet metal micmometer
本标准规定了板厚千分尺的型式与尺寸、技术要求、标志与包装等。JB/T2989—1999
代替JB298981
本标准适用于分度值为0.01mm，测量范围至25mm的板厚千分尺（以下简称千分尺）。2定义
本标准采用下列定义。
2.1板厚千分尺
具有球形测量面和平测量面及特殊形状的尺架，适用于测量板材厚度的外径千分尺。3型式与尺寸
千分尺的型式见图1和图2（图示仅供图解说明，不表示详细结构）。测砖谢激螺干
国家机械工业局1999-05-20批准锻装贸
刻度盘
猪件因定套管微分商
图11型板厚千分尺
谢力装识
2000-01-01实施
JB/T2989-1999
越聚装司
因定按智
微分阶

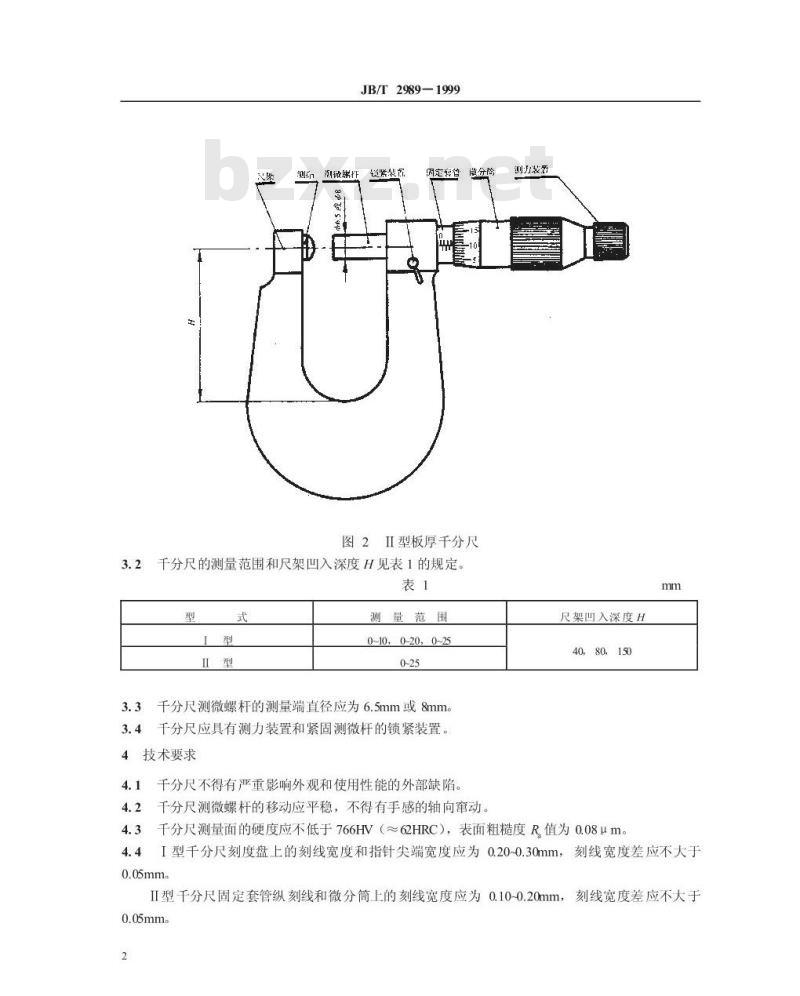

图2Ⅱ型板厚千分尺
3.2千分尺的测量范围和尺架凹入深度H见表1的规定。表1
测量范围
0~10,0-20,0-25
3.3千分尺测微螺杆的测量端直径应为6.5mm或8mm。3.4千分尺应具有测力装置和紧固测微杆的锁紧装置。4技术要求Www.bzxZ.net
4.1千分尺不得有严重影响外观和使用性能的外部缺陷。4.2
千分尺测微螺杆的移动应平稳，不得有手感的轴向窜动。测方装置
尺架凹入深度H
40,80,150
4.3千分尺测量面的硬度应不低于766HV（～62HRC），表面粗糙度R值为0.08um。mm
4.41型千分尺刻度盘上的刻线宽度和指针尖端宽度应为0.20-0.30mm，刻线宽度差应不大于0.05mm
ⅡI型千分尺固定套管纵刻线和微分简上的刻线宽度应为0.10-0.20mm，刻线宽度差应不大于0.05mm。
JB/T2989-1999

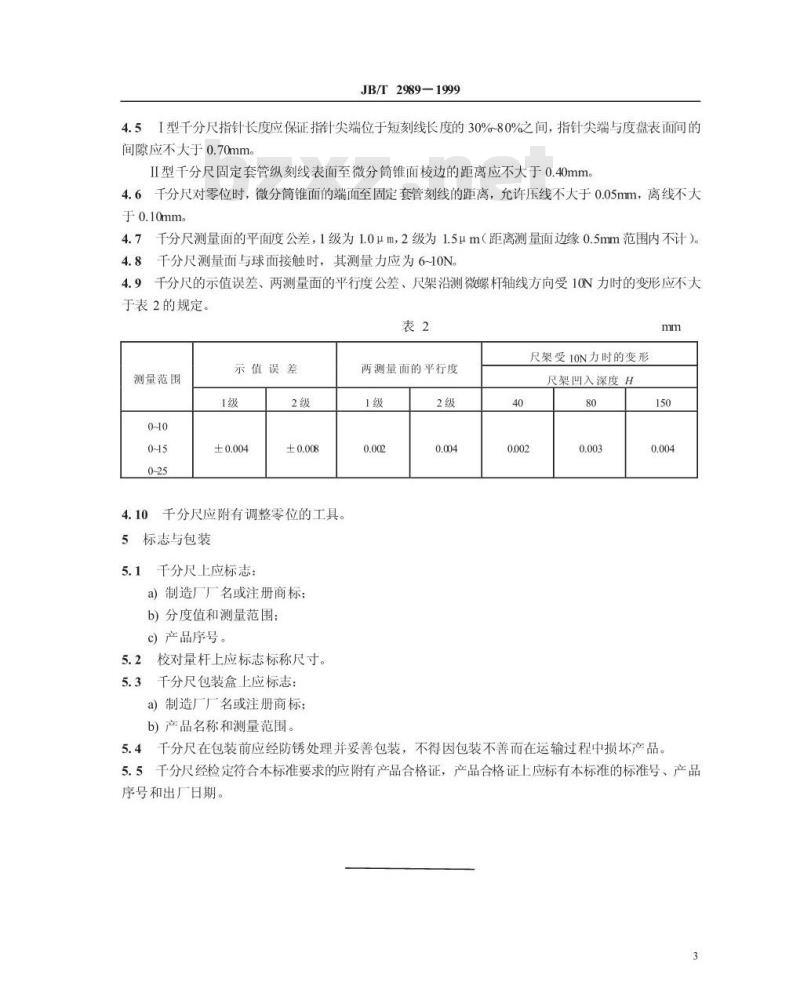

4.51型千分尺指针长度应保证指针尖端位于短刻线长度的30%-80%之间，指针尖端与度盘表面间的间隙应不大于0.70mm。
ⅡI型千分尺固定套管纵刻线表面至微分筒锥面棱边的距离应不大于0.40mm。4.6千分尺对零位时，微分简锥面的端面至固定套管刻线的距离，允许压线不大于0.05mm，离线不大于0.10mm
4.7千分尺测量面的平面度公差，1级为1.0μm，2级为1.5μm（距离测量面边缘0.5mm范围内不计）。4.8千分尺测量面与球面接触时，其测量力应为6~10N。4.9千分尺的示值误差、两测量面的平行度公差、尺架沿测微螺杆轴线方向受10N力时的变形应不大于表2的规定。
示值误差
测量范围
4.10千分尺应附有调整零位的工具。5标志与包装
5.1千分尺上应标志：
a）制造厂厂名或注册商标；
b)分度值和测量范围：
c）产品序号。
5.2校对量杆上应标志标称尺寸。5.3千分尺包装盒上应标志：
a）制造厂厂名或注册商标：
b）产品名称和测量范围。
两测量面的平行度
尺架受10N力时的变形
尺架凹入深度H
5.4千分尺在包装前应经防锈处理并妥善包装，不得因包装不善而在运输过程中损坏产品。5.5千分尺经检定符合本标准要求的应附有产品合格证，产品合格证上应标有本标准的标准号、产品序号和出厂日期。
机械行业标准
板厚千分尺
JB/T2989—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张1/2字数8000
开本880×1230
1999年8月第一次印刷
1999年8月第一版
印数1-500
定价500元
99-426
