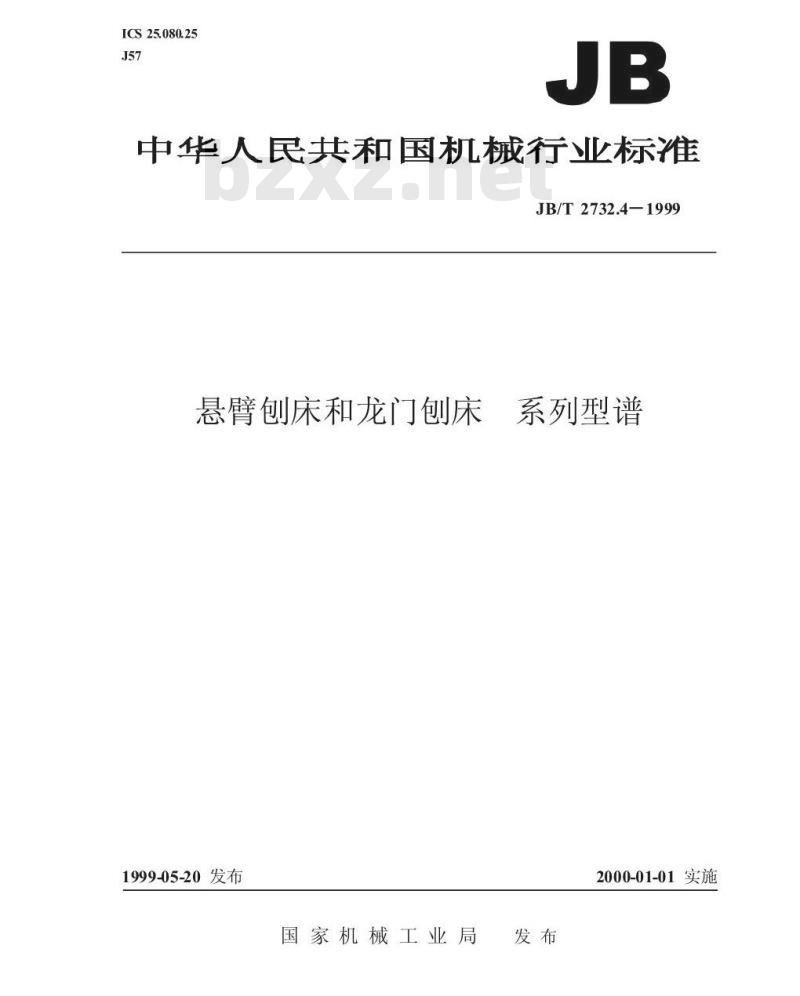

【机械行业标准(JB)】 悬臂刨床和龙门刨床 系列型谱

ICS25.080.25
中华人民共和国机械行业标准
JB/T2732.4—1999
系列型谱
悬臂刨床和龙门刨床bZxz.net
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T27324—1999

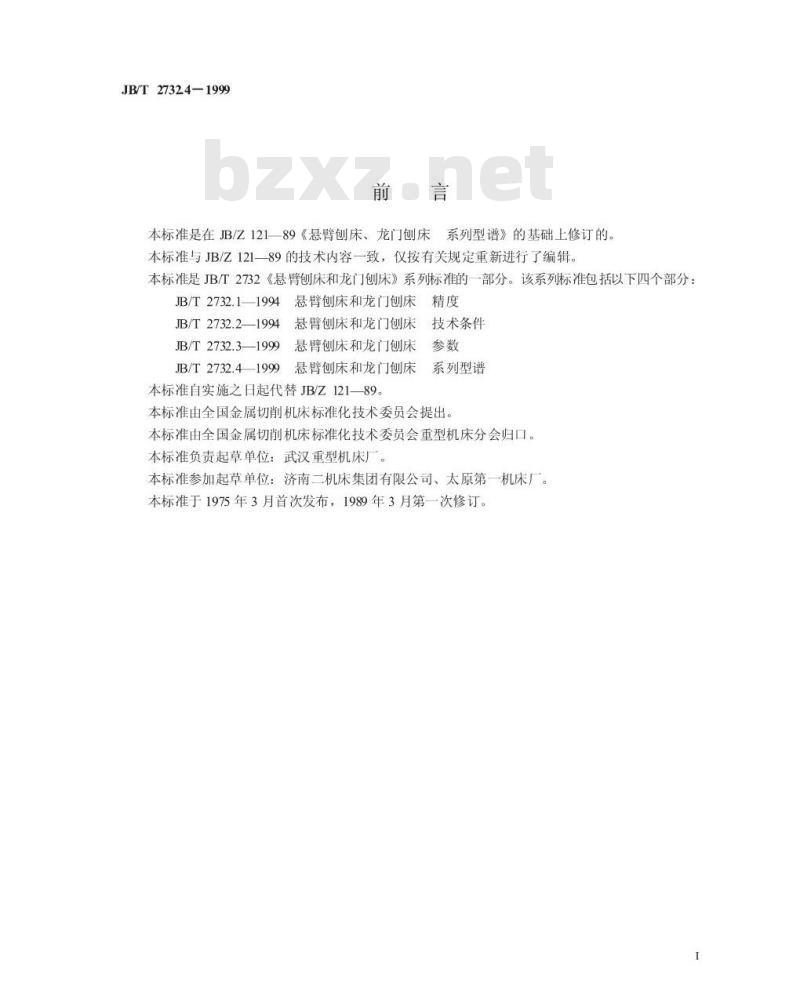

本标准是在JB/Z121一89《悬臂刨床、龙门刨床系列型谱》的基础上修订的本标准与JB/Z121—89的技术内容一致，仅按有关规定重新进行了编辑。本标准是JB/T2732《悬臂刨床和龙门刨床》系列标准的一部分。该系列标准包括以下四个部分：JB/T2732.1—1994
悬臂刨床和龙门刨床精度
技术条件
JB/T 2732.2—1994
悬臂刨床和龙门刨床
JB/T2732.3—1999
悬臂刨床和龙门刨床
JB/T 2732.41999
系列型谱
悬臂刨床和龙门刨床
本标准自实施之日起代替JB/Z121一—89。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会重型机床分会归口。本标准负责起草单位：武汉重型机床厂。本标准参加起草单位：济南二机床集团有限公司、太原第一机床厂。本标准于1975年3月首次发布，1989年3月第一次修订。1

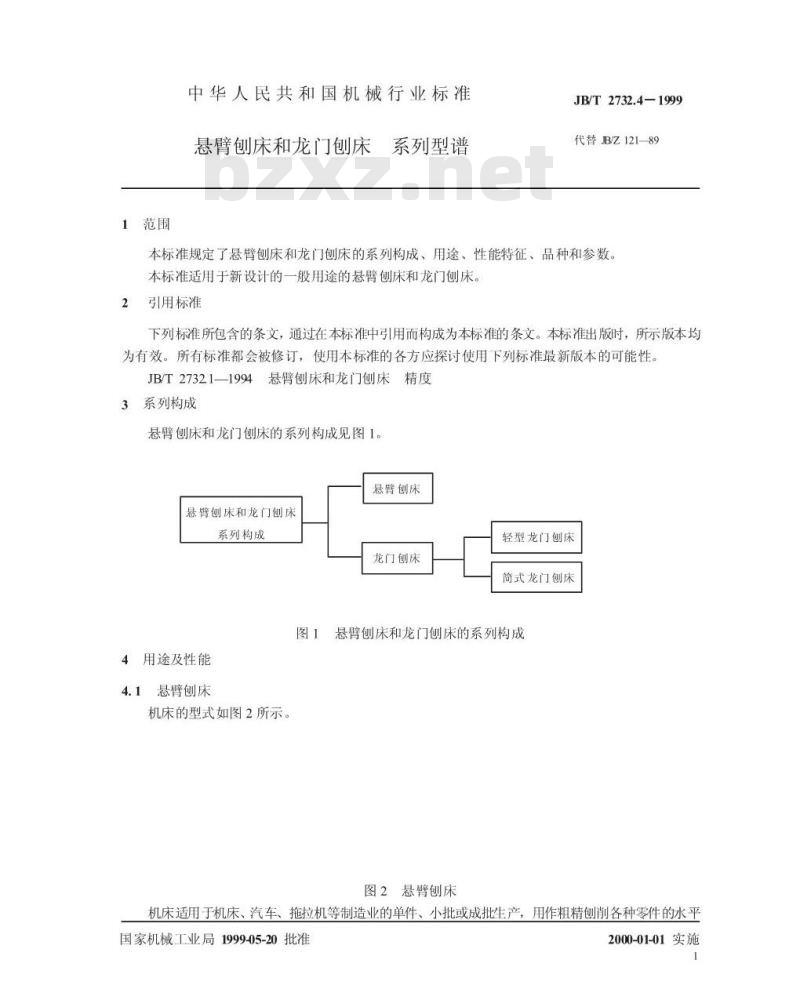

1范围
中华人民共和国机械行业标准
悬臂刨床和龙门刨床
系列型谱
JB/T2732.4—1999
代替JB/Z121-89
本标准规定了悬臂刨床和龙门刨床的系列构成、用途、性能特征、品种和参数。本标准适用于新设计的一般用途的悬臂刨床和龙门刨床。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T2732.1—1994悬臂刨床和龙门刨床精度3系列构成
悬臂刨床和龙门刨床的系列构成见图1。悬臂刨床
悬臂刨床和龙门创床
系列构成
4用途及性能
4.1悬臂刨床
机床的型式如图2所示。
龙门刨床
轻型龙门刨床
简式龙门刨床
悬臂刨床和龙门刨床的系列构成图1
图2悬臂刨床
机床适用于机床、汽车、拖拉机等制造业的单件、小批或成批生产，用作粗精刨削各种零件的水平国家机械工业局1999-05-20批准2000-01-01实施
JB/T2732.41999

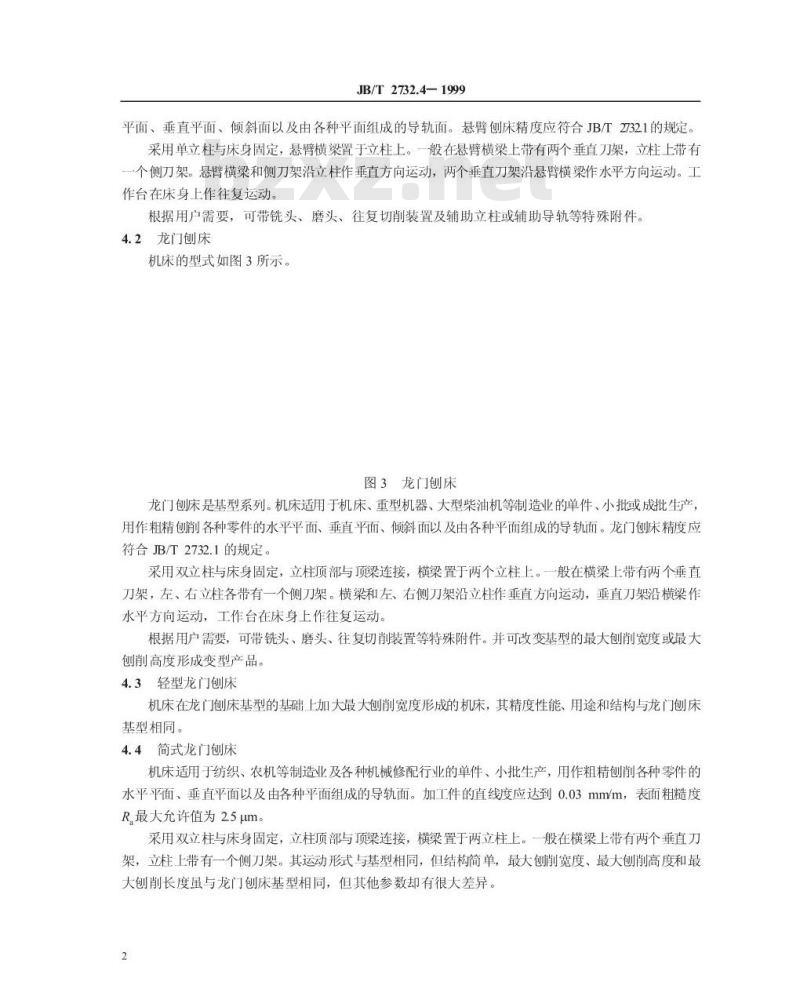

平面、垂直平面、倾斜面以及由各种平面组成的导轨面。悬臂刨床精度应符合JB/T27321的规定。采用单立柱与床身固定，悬臂横梁置于立柱上。一般在悬臂横梁上带有两个垂直刀架，立柱上带有二个侧刀架。悬臂横梁和侧刀架沿立柱作垂直方向运动，两个垂直刀架沿悬臂横梁作水平方向运动。工作台在床身上作往复运动。
根据用户需要，可带铣头、磨头、往复切削装置及辅助立柱或辅助导轨等特殊附件。4.2龙门刨床
机床的型式如图3所示。
图3龙门刨床
龙门刨床是基型系列。机床适用于机床、重型机器、大型柴油机等制造业的单件、小批或成批生产，用作粗精刨削各种零件的水平平面、垂直平面、倾斜面以及由各种平面组成的导轨面。龙门刨床精度应符合JB/T2732.1的规定。
采用双立柱与床身固定，立柱顶部与顶梁连接，横梁置于两个立柱上。一般在横梁上带有两个垂直刀架，左、右立柱各带有一个侧刀架。横梁和左、右侧刀架沿立柱作垂直方向运动，垂直刀架沿横梁作水平方向运动，工作台在床身上作往复运动。根据用户需要，可带铣头、磨头、往复切削装置等特殊附件。并可改变基型的最大刨削宽度或最大刨削高度形成变型产品。
4.3轻型龙门刨床
机床在龙门刨床基型的基础上加大最大刨削宽度形成的机床，其精度性能、用途和结构与龙门刨床基型相同。
4.4简式龙门刨床
机床适用于纺织、农机等制造业及各种机械修配行业的单件、小批生产，用作粗精刨削各种零件的水平平面、垂直平面以及由各种平面组成的导轨面。加工件的直线度应达到0.03mm/m，表面粗糙度R最大允许值为2.5μm
采用双立柱与床身固定，立柱顶部与顶梁连接，横梁置于两立柱上。一般在横梁上带有两个垂直刀架，立柱上带有一个侧刀架。其运动形式与基型相同，但结构简单，最大刨削宽度、最大刨削高度和最大刨削长度量与龙门刨床基型相同，但其他参数却有很大差异。2

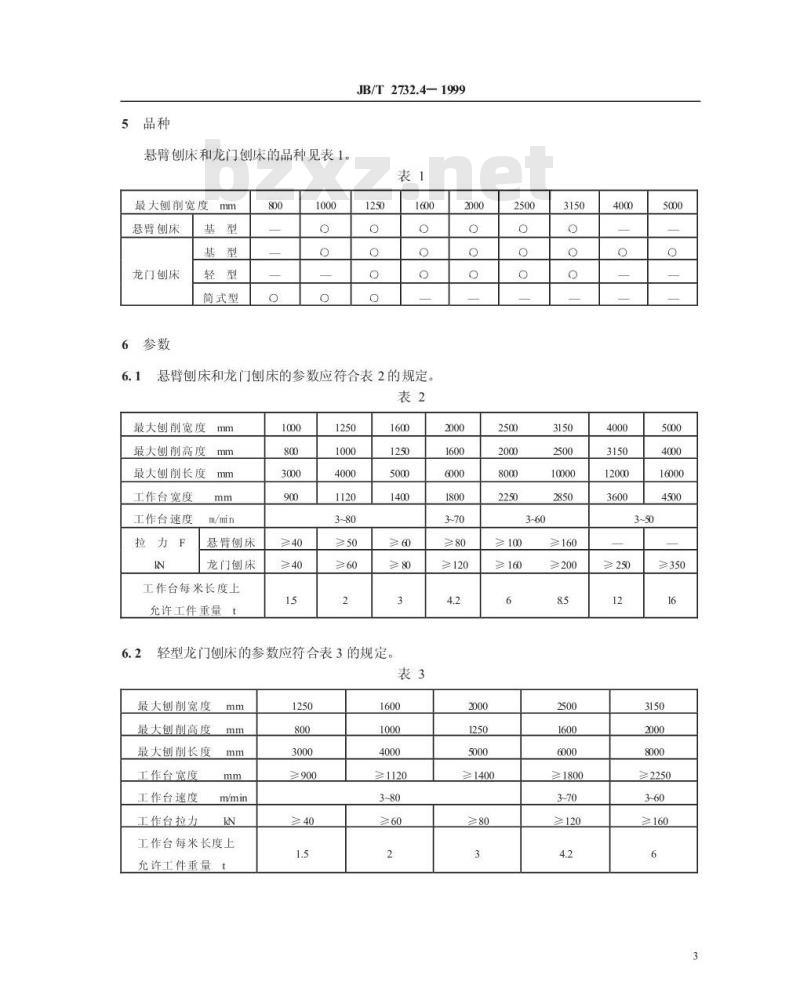

悬臂刨床和龙门刨床的品种见表1。最大刨削宽度
悬臂刨床
龙门刨床
简式型
JB/T2732.4—1999
悬臂刨床和龙门刨床的参数应符合表2的规定。表2
最大刨削宽度
最大刨削高度
最大刨削长度
工作台宽度
工作台速度
拉力F
悬臂刨床
龙门刨床
工作台每米长度上
允许工件重量t
轻型龙门刨床的参数应符合表3的规定表3
最大刨削宽度
最大创削高度
最大刨削长度
工作台宽度
工作台速度
工作台拉力
工作台每米长度上
允许工件重量t
≥900
≥1120
≥120
≥100
≥160
≥1400
≥160
≥200
≥1800
≥120
≥250
≥350
≥2250
≥160
JB/T2732.4-1999
简式龙门刨床的参数应符合表4的规定表4
最大刨创削宽度
最大创削高度
最大刨削长度
工作台宽度
工作台速度
工作行程
返回行程
工作台每米长度上允许工件重量t
1）指当工作台工作行程速度为14m/min时，4
驱动工作台的力
共和国
机械行业标准
悬臂刨床和龙门刨床系列型谱
JB/T27324—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
印张1/2
字数10000
1999年6月第一版
1999年6月第一次印刷
印数1-500
定价500元
