【国家标准(GB)】 额定电压450/750V及以下聚氯乙烯绝缘电缆 第6部分: 电梯电缆和挠性连接用电缆

1总则

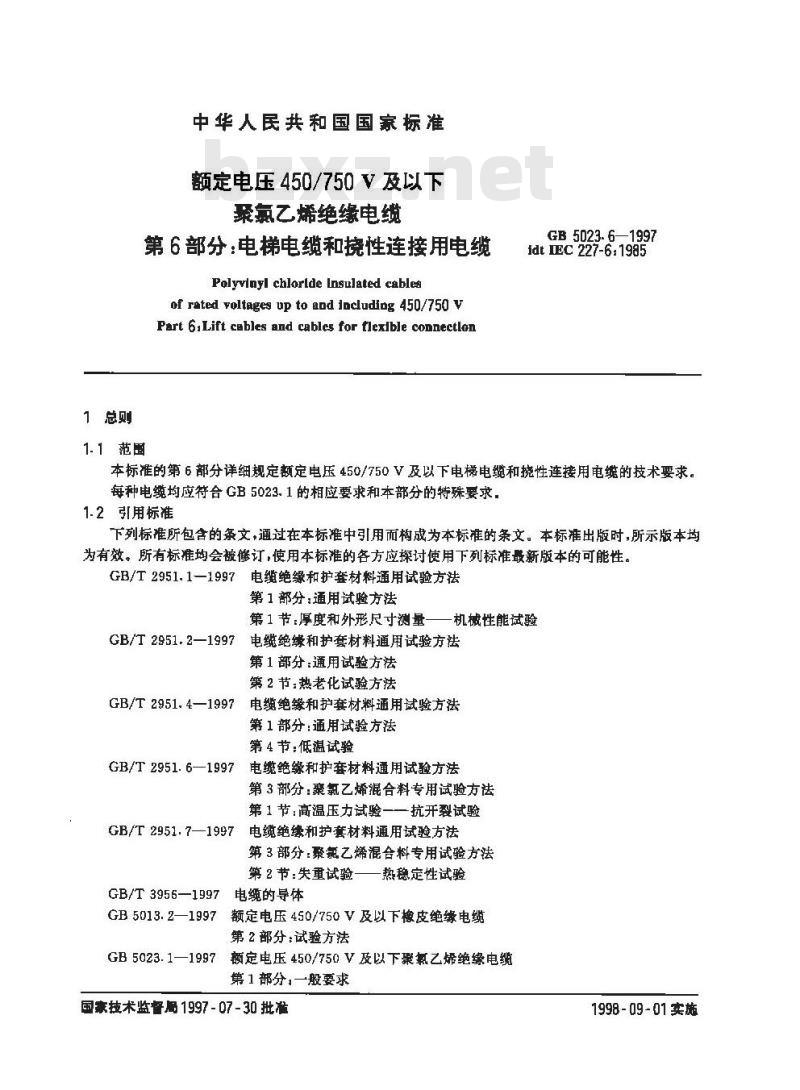

中华人民共和国国家标准
额定电压450/750V及以下
聚氧艺烯绝缘电缆
第6部分：电梯电缆和挠性连接用电缆Polyvlnyl chlorlde Insulated cablesof rated woltages up to and including 450/750 VPart 6,Lift cables and cables for tlexible connectlon1.1范围
GB 5023.6—1997
idt IEC 227-6: 1985
本标准的第6部分详细规定额定电压450/750V及以下电梯电缆和挠性连接用电缆的技术要求。每种电缆均应符合GB5023.1的相应要求和本部分的特殊要求.1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准均会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.1—1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第 1节:厚度和外形尺寸测量—机械性能试验GB/T 2951.2—1997
电继绝缘和护套材料通用试验方法第1部分通用试验方法
第2节：热老化试验方法
GB/T2951.4—1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第4节：低温试验
GB/T 2951. 6—1997
电缆绝缘和护套材料通用试验方法第3部分：氯乙烯混合料专用试验方法第1节：高温压力试验——抗开裂试验GB/T 2951.7—1997
电缆绝缘和护套材料通用试验方法第3部分：聚氟乙烯混合料专用试验方法第2节：失重试验——热稳定性试验GB/T3956—1997电缆的导体
GB5013.2—1997额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法
GB 5023.1—1997
额定电压450/750V及以下聚氯乙烯绝缘电缆第 1 部分1一般要求
国豪技术监督局1997-07-30批准1998-09-01实施
GB 5023.6—1997
GB5023.2—1997额定电压450/750V及以下案氢乙烯绝缘电缆第2部分：试验方法

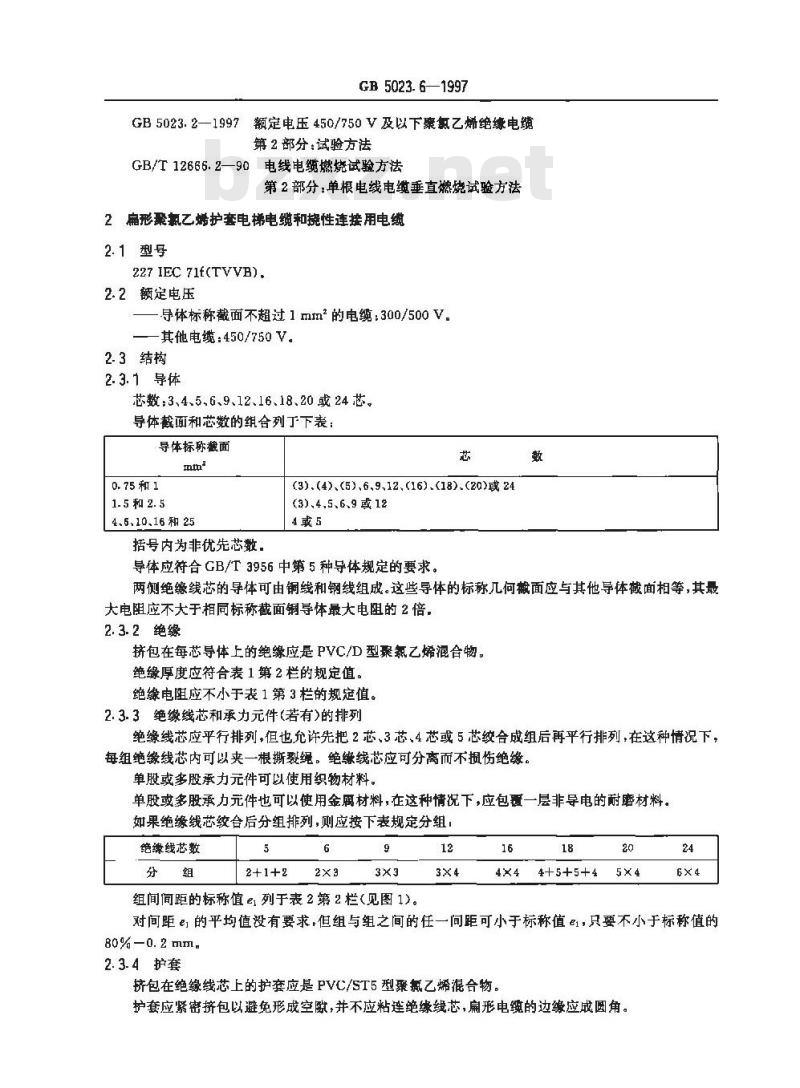

GB/T12666.2—90电线电缆燃烧试验方法第2部分：单根电线电缆垂直燃烧试验方法2扁形聚氯乙烯护套电梯电缆和挠性连接用电缆2.1型号
227 IEC 71f(TVVB).
2.2额定电压
导体标称截面不超过1mm2的电缆：300/500V。一其他电缆：450/750V.
2.3结构
2.3. 1导体
芯数：3、4.5.6、9、12、16、18、20或24芯。导体截面和芯数的组合列于下表：导体标称截面
0. 75 和 1
1.5和2.5
4.5.10.16和25
括号内为非优先芯数，
(3).(4),(5),6.9,12,(16).(18).(20)或24(3)、4,5、6、9或12
导体应符合GB/T 3956中第5种导体规定的要求。数
两侧绝缘线芯的导体可由铜线和钢线组成。这些导体的标称儿何戴面应与其他导体截面相等，其期大电阻应不大于相标称截面铜导体最大电阻的2倍。2.3.2绝缘
挤包在每芯导体上的绝缘应是PVC/D型聚氯乙烯混合物。绝缘厚度应符合表 1 第2 栏的规定值。绝缘电阻应不小于表1第3栏的规定值。2.3.3绝缘线芯和承力元件（若有)的排列绝缘线芯应平行排列,但也允许先把2 芯、3芯、4 芯或 5 芯绞合成组后再平行排列,在这种情况下，每组绝缘线芯内可以夹一根撕裂绳。绝缘线芯应可分离而不摄伤绝缘。单股或多股承力元件可以使用织物材料。单股或多股承力元件也可以使用金属材料，在这种情况下，应包覆一层非导电的耐磨材料，如果绝缘线芯绞合后分组排列，则应按下表规定分组，绝缘线芯数
组间间距的标称值e列于表2第2栏（见图1)。12
4+5+5+4
对间距e的平均值没有要求,但组与组之间的任一间距可小于标称值e1，只要不小于标称值的80%-0.2mm
2.3.4护套
挤包在绝缘线芯上的护套应是PVC/ST5型聚氟乙烯混合物。护套应紧密挤包以避免形成空既，并不应粘连绝缘线芯，扇形电缆的边缘应成圆角。GB5023.6—1997
护套厚度应符合表2第3栏的和e的规定值(见图1)。e和的平均值应不小于相应的规定值。但任一处的厚度可小于规定值，只要不小于相应规定值的 80%-0.2 mm
曲率半径
短轴尺(D)

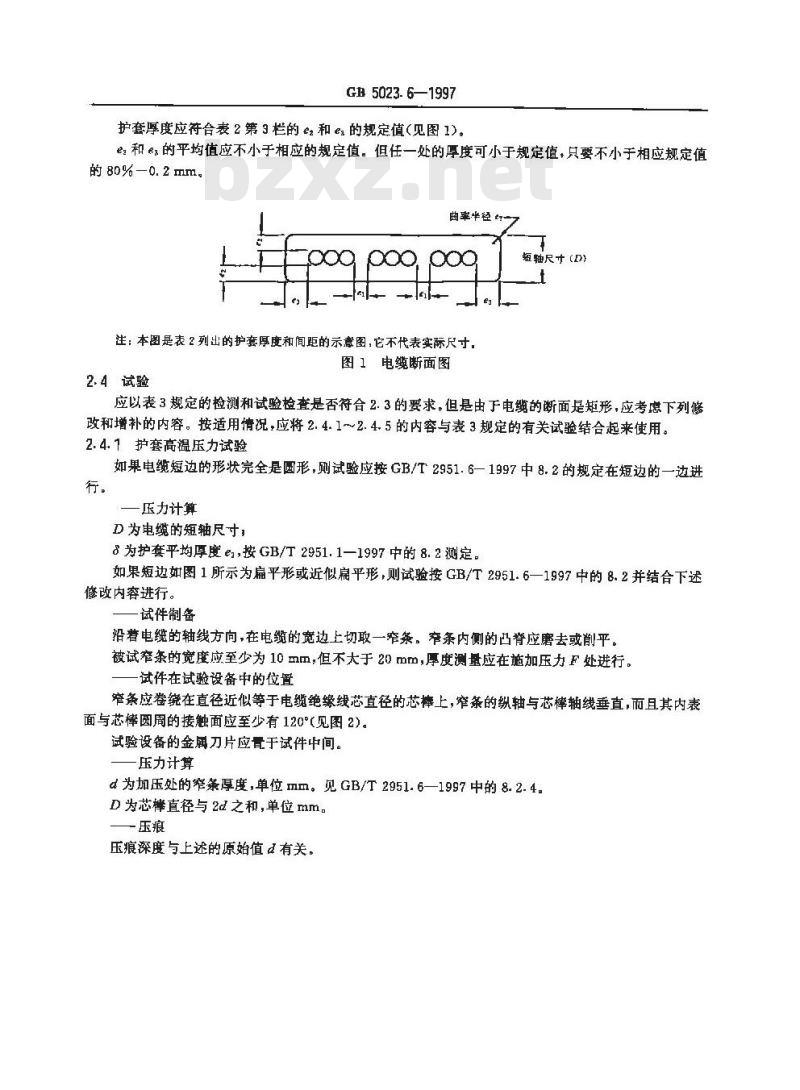

注：本图是表2列出的护套厚度和间距的示意图，它不代表实际尺寸，图1电缆断面图
2.4试验
应以表3规定的检测和试验检查是否符合2.3的要求，但是由于电缆的断面是矩形，应考虑下列修改和增补的内容。按适用情况，应将2.4.1～2.4.5的内容与表3规定的有关试验结合起来使用。2.4.1护套高温压力试验
如果电缆短边的形状完全是圆形，则试验应按GB/T2951.6一1997中8.2的规定在短边的一边进行。
-压力计算
D为电缆的短轴尺寸；
8为护套平均厚度es，按GB/T2951.1—1997中的8.2测定。如果短边如图1所示为扁平形或近似扁平形，则试验按GB/T2951.6一1997中的8.2并结合下述修改内容进行。
试件制备
沿着电缆的轴线方向，在电缆的宽边上切取一窄条。牵条内侧的凸脊应磨去或削平。被试窄条的宽度应至少为10mm，但不大于20mm，厚度测量应在施加压力F处进行。试件在试验设备中的位置
窄条应卷绕在直径近似等于电缆绝缘线芯直径的芯棒上，窄条的纵轴与芯棒轴线垂直，而且其内表面与芯棒圆周的接触面应至少有120°（见图2)。试验设备的金刀片应置于试件中间。压力计算
d为加压处的窄条厚度，单位mm。见GB/T2951.6—1997中的8.2.4.D为芯棒直径与2d之和，单位mm。-压痕
压痕深度与上述的原始值d有关。2.4.2成品电缆低温冲击试验
GB 5023. 6—1997
金属刀片
卷规在芯轴上
的固定试件

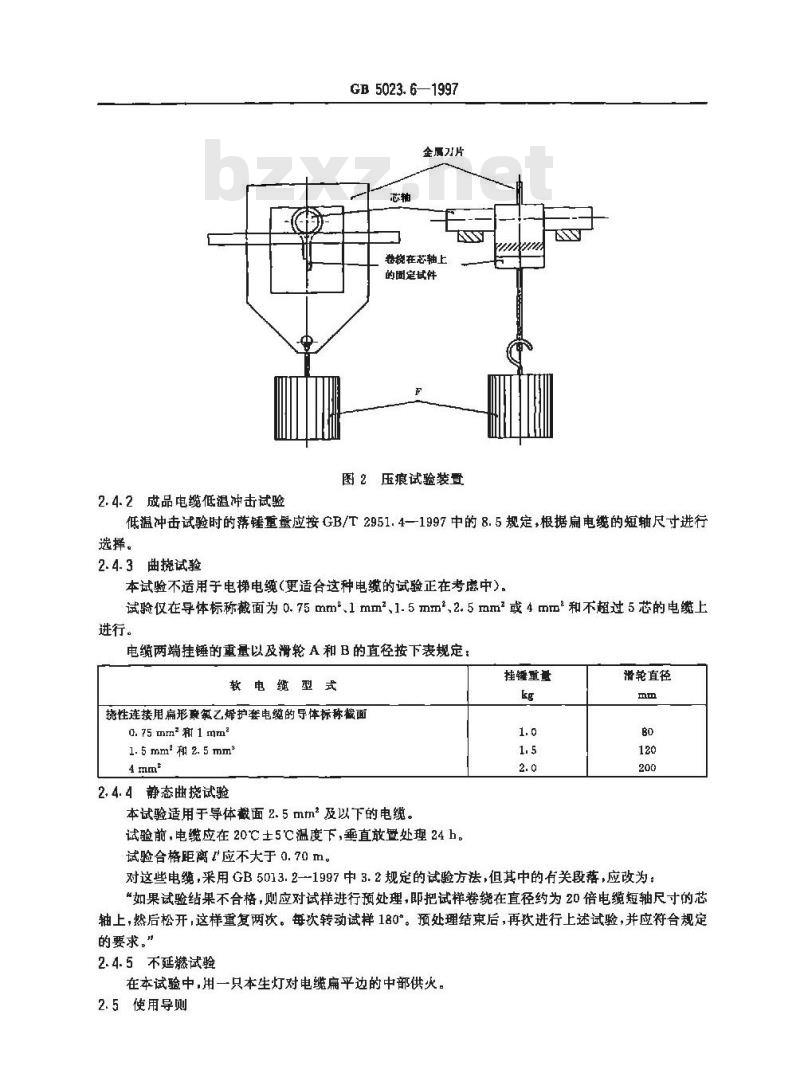

图 2 压痕试验装置
低温冲击试验时的落锤重量应按GB/T2951.4—1997中的8.5规定，根据扁电缆的短轴尺寸进行选择。
2.4.3曲挠试验
本试验不适用于电梯电缆(更适合这种电缆的试验正在考虑中)。试验仅在导体标称截面为0.75mm、1mm21.5mm、2.5mm或4mm和不超过5芯的电缆上进行。
电缆两端挂锤的重量以及滑轮A和B的直径按下表规定软电缆型式
捞性连接用扁形亲氧乙烯护套电缆的导体标称截面0. 75 mm*和 1 mm*
1. 5 mm2 和 2. 5 mm*
2,4.4静态曲挠试验
本试验适用于导体截面2.5mm及以下的电缆。试验前，电缆应在20它士5C温度下，垂直放鲁处理24h。试验合格距离\应不大于 0. 70 m。挂经重量
滑轮直径
对这些电缆,采用GB5013.2-1997中3.2规定的试验方法,但其中的有关段落，应改为：“如果试验结果不合格，则应对试样进行预处理，即把试样卷绕在直径约为20倍电缆短轴尺寸的芯轴上，然后松开，这样重复两次。每次转动试样180°。预处理结束后，再玖进行上述试验，并应符台规定的要求。”
2.4.5不延燃试验
在本试验中，用一只本生灯对电缆扁平边的中部供火。2.5使用导则
GB 5023. 6—1997
这类电缆预定用于安装在自由悬挂长度不超过35m及移动速度不超过1. 6 m/s的电梯和升降机,当电缆使用范围超过上述限制时，应由买方和制造厂之间协商解决，例如增加承力元件等。本规范不适用于在温度低于0℃以下使用的电缆，正常使用时,导体最高温度为 70℃。注:其他导则正在考虑中。

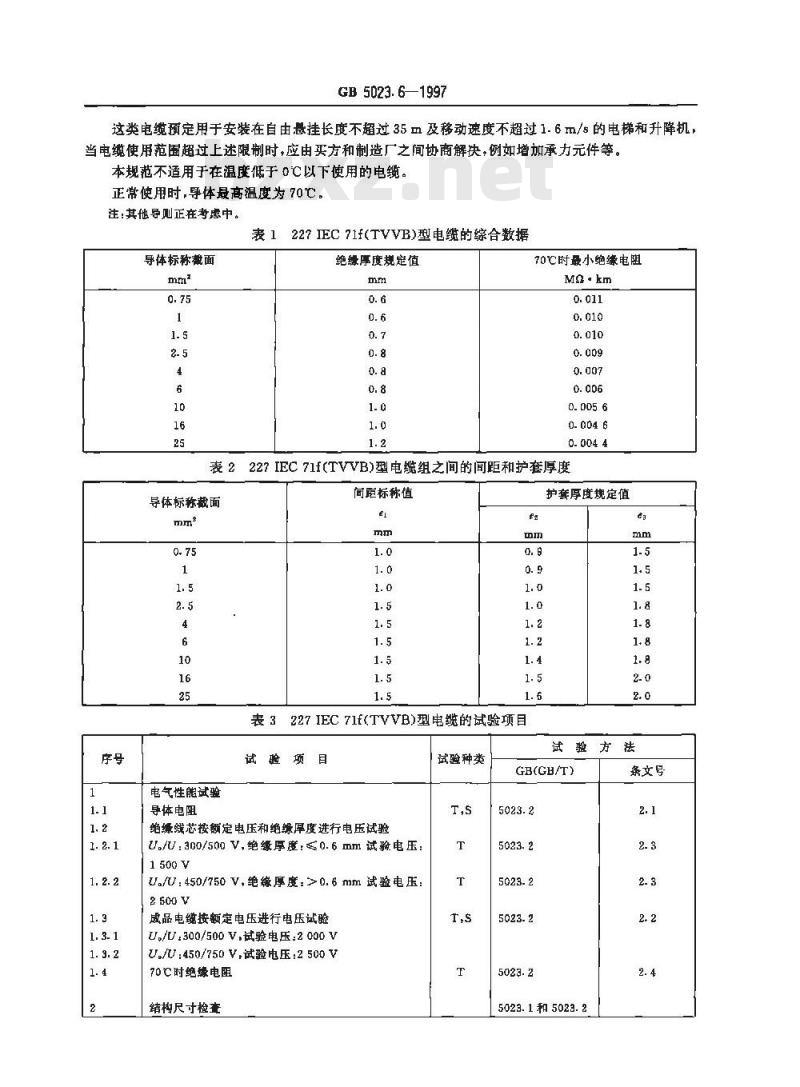

表1227IEC71f(TVVB)型电缆的综合数据导体标称批面
绝绿厚度规定值
70℃时最小绝缘电阻
Mo·km
表222?IEC71f(TVVB)型电继组之间的间距和护套厚度导体标称截面
电气性能试验
寻体电阻
向距标称值免费标准下载网bzxz
表3227IEC71f(TVVB)型电缆的试验项目试验项目
绝练线芯按额定电压和绝缘厚度进行电压试验U./U:300/500V,绝缘厚度：≤0.6mm试验电压：1500V
U./U:450/750 V,绝缘厚度：>0.6mm试验电压：2 500 V
成品电缆按额定电压进行电压试验U/U.300/500V.试验电压：2000VU./U:450/750V,试验电压：2500V70℃时绝缘电阻
结构尺寸检查
试验种类
护套厚度规定值
GB(GH/T)
5023.1和5023.2
条文号
结构检查
绝缘厚度测围
护套厚度测量
绝缘机械性艇
老化前拉力试验
老化后拉力试验
失重试验
护套机械性能
老化前拉力试验
老化后拉力试验
失重试验
高温压力试验
试验项目
低温弹性和冲击强度
绝缘低温弯曲试验
护套低温弯曲试验
护套低温拉伸试验
成品电缆低温冲击试验
热冲击试验
成品电缆机械强度
曲揽试验
静态曲播试验
不延燃试验
GB 5023.61997
表3(完）
试验种类
试验方法
GB(GB/T)
黎文号
检查和手工试验
8- 1 3. 1
8. 1. 3- 1
