【国家标准(GB)】 离心泵技术条件(Ⅱ类)

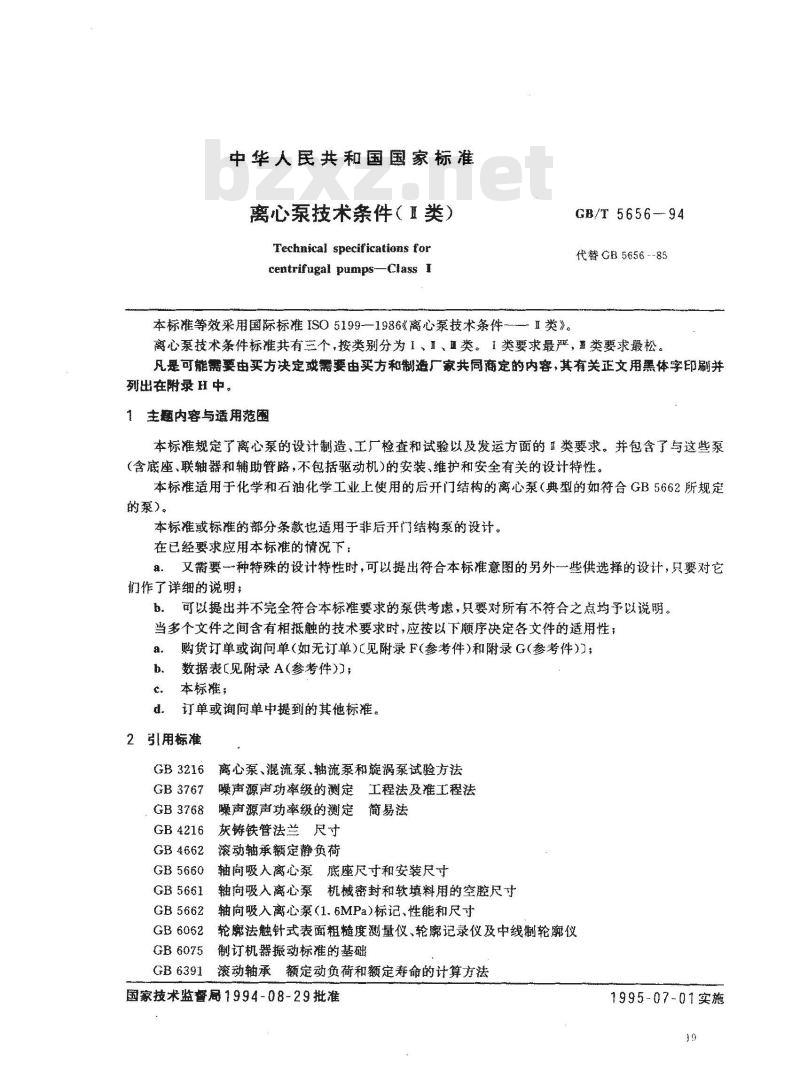

中华人民共和国国家标准
离心泵技术条件（Ⅱ类）
Technical specifications forcentrifugal pumps-Class 1
本标准等效采用国际标准ISO5199-1986《离心泵技术条件1类》。GB/T 5656--94
代警GB5656--85
离心泵技术条件标准共有三个，按类别分为1、1、类。1类要求最严，群类要求最松。凡是可能需要由买方决定戏需要由买方和制造广家共同商定的内容，其有关正文用黑体字印刷并列出在附录H 中。
主题内容与适用范圈
本标准规定！离心泵的设计制造，工厂检程试验以及发运方面的类要求。并包含了三这些泵（含底座、联轴器和辅助管路，不包括驱动机)的安装、维护和安全有关的设计特性。本标准适用于化学和石油化学工业上使用的后开门结构的离心泵（典型的如符合GB5662所规定的泵）。
本标准或标准的部分条款世适用于非后开门结构泵的设计。在已经要求应用本标准的情况下：a。又需要种特殊的设计特性时，可以摄出符合本标准意图的另外些供选择的设计，只要对它们作了详细的说明；
。可以提出并不完全符合本标准要求的泵供考虑，只要对所有不符合之点均予以说明。当多个文件之间含有相抵触的技术要求时，应按以下顺序决定各文件的适用性；a.
购货订单或询问单(如无订单）见附录F(参考件)和附录G(参考件))；数据表[见附录A（参考件）)；
本标摊；
订单或询问单中提到的其他标准。2 引用标准
GB3216
GB3767
GB3768
GB4216
离心泵、混流泵、轴流泵和旋涡泵试验方法声源声功率级的测定工程法及准工程法躁声源声功率级的测定
简易法
灰铸铁管法兰尺寸
GB4662
滚动轴承额定静荷
GB5660
轴向吸入离心泵底座尺寸和安装尺寸GB5661
轴向吸人离心泵机械密封和软填料用的空腔尺寸轴吸入离心泵（1.6MPa)标记、性能和尺寸GB5662
轮廓法触针式表面粗糙度测量仪、轮廓记录仪及中线制轮廓仪GB 6062
GB 6075
GB6391
制订机器振动标准的基础
滚动轴承额定动负荷和额定寿的计算方法国家技术监督局1994-08-29批准1995-07~01实施

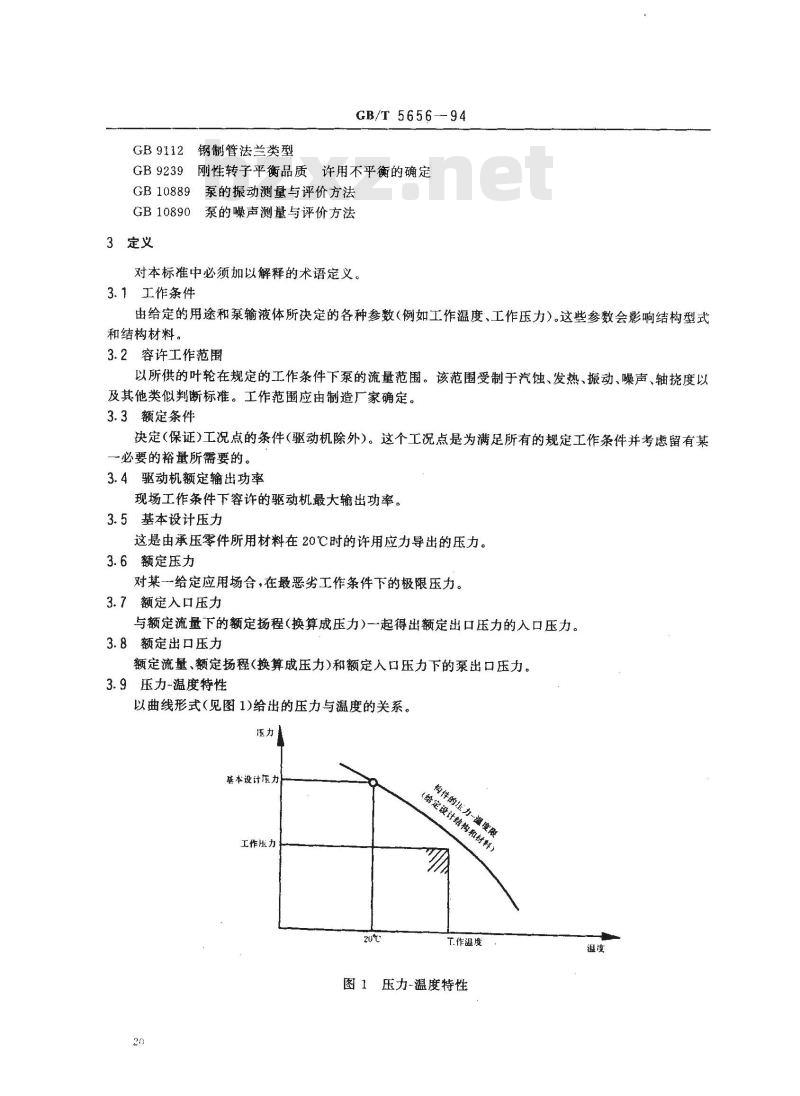

GB9112钢制管法兰类型
GB/T 5656--94
GB9239刚性转子平衡品质
许用不平衡的确定
GB10889泵的振动测量与评价方法GB10890泵的噪声测量与评价方法3定义
对本标准中必须加以解释的术语定义。3.1工作条件
由给定的用途和泵输液体所决定的各种参数（例如工作温度、工作压力）。这些参数会影响结构型式和结构材料。
3.2容许工作范围
以所供的叶轮在规定的工作条件下泵的流量范围。该范围受制于汽蚀、发热、振动、噪声、轴挠度以及其他类似判断标准。工作范围应由制造厂家确定。3.3额定条件
决定（保证）工况点的条件（驱动机除外）。这个工况点是为满足所有的规定工作条件并考虑留有某一必要的裕量所需要的。
3.4驱动机额定输出功率
现场工作条件下容许的驱动机最大输出功率。3.5基本设计压力
这是由承压零件所用材料在20℃时的许用应力导出的压力。3.6额定压力
对某一给定应用场合，在最恶劣工作条件下的极限压力。3.7额定入口压力
与额定流量下的额定扬程(换算成压力)一起得出额定出口压力的入口压力。3.8额定出口压力
额定流量、额定扬程(换算成压力)和额定人口压力下的泵出口压力。3.9压力-温度特性
以曲线形式(见图1)给出的压力与温度的关系。医力
基本设计流力
工作压力
T.作温度
图1压力-温度特性

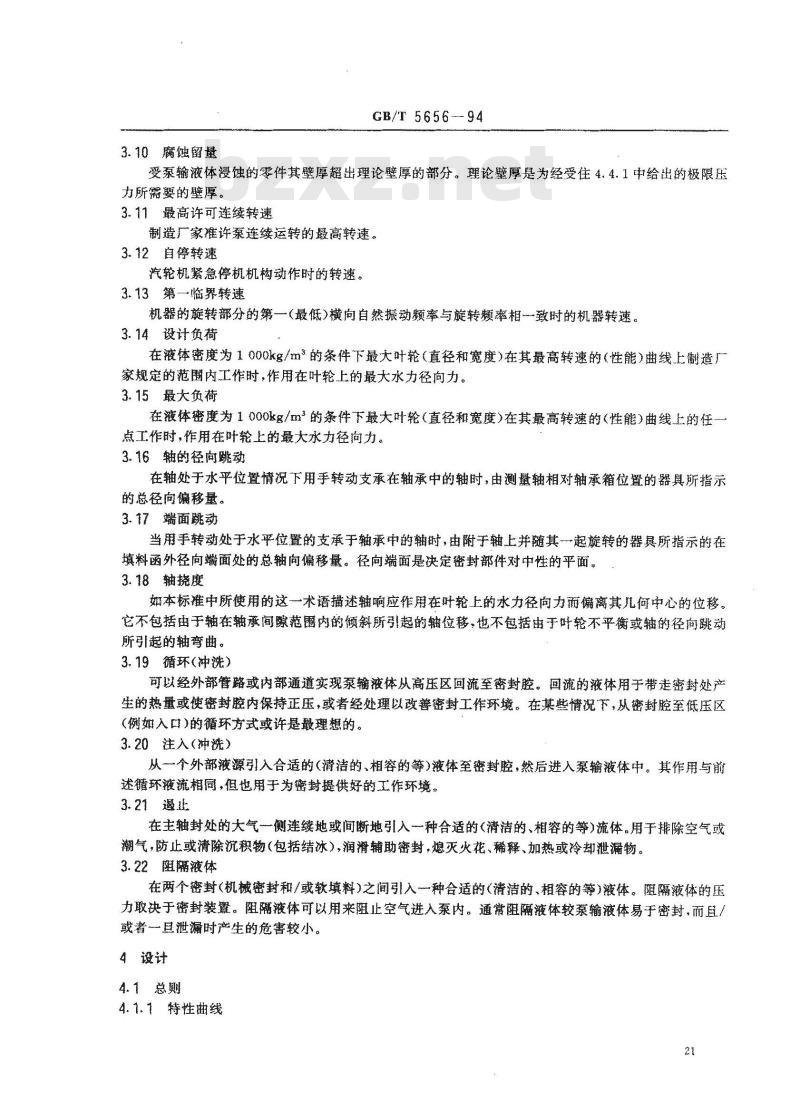

3.10腐蚀留量
GB/T 5656-94
受泵输液体漫蚀的零件其壁厚超出理论壁厚的部分。理论壁厚是为经受住4.4.1中给出的极限压力所需要的壁厚。
3.11最高许可连续转速
制造厂家雅许泵连续运转的摄高转速。3.12自停转速
汽轮机紧急停机机构动作时的转速。3.13第一临界转速
机器的旋转部分的第一（最低）横向自然振动频率与旋转频率相一致时的机器转速。3.14设计负荷
在液体密度为1000kg/m的条件下最大叶轮（直径和宽度）在其最高转速的（性能）曲线上制造厂家规定的范围内工作时，作用在叶轮上的最大水力径向力。3.15最大负荷
在液体密度为1000kg/m的条件下最大叶轮（直径和宽度）在其最高转速的（性能）曲线上的任一点工作时，作用在肆轮上的最大水力径向力。3.16轴的径向跳动
在轴处于水平位置情况下用手转动支承在轴承中的轴时，由测量轴相对轴承箱位置的器具所指示的总径向偏移量。
3.17端面跳动
当用手转动处于水平位置的支承于轴承中的辅时，由附于轴二并随其一起旋转的器具所指示的在填料函外径向端面处的总轴向偏移量。径向端面是决定密封部件对中性的平面。3.18轴挠度
如本标准中所使用的这一术描述轴响应作用在叶轮上的水力径向力而偏离其儿何中心的位移。它不包括由于轴在轴承间隙范圖内的倾斜所引起的轴位移，也不链括由于好轮不平衡或轴的径间跳动所引起的轴弯曲。
3.19循环（冲洗）
可以经外部管路或内部通道实现泵输液体从高压区回流至封腔。回流的液体用于带走密封处产生的热量或使密封腔内保持正压，藏者经处理以改善密封工作环境。在某些情况下，从密封腔至低压区（例如入口）的循环方式或许是最理想的。3.20注入（冲洗）
从一个外部液源入合适的（清洁的、相容的等）液体至密封腔，然后进入泵输液体中。其作用与前述环液流相同，任世用于为密封提供好的工作环境。3.21遵止
在主轴封处的大气一侧连续地或间断地引入种合适的（清洁的、相容的等）流体。用于排除空气或潮气，防止或清除沉积物（包括结冰），润滑辅助密封，熄灭火花、稀释、加热或冷却泄漏物。3.22阻隔液体
在两个密封（机械密封和/或软填料）之间引入种合适的（清洁的、相容的等）波体。阻隔液体的压力取决于密封装置。阻隔液体可以用来阻止空气进入泵内。通常阻隔液体较泵输液体易于密封，而且/或者且泄漏时产生的危害较小。4设计
4.1总则

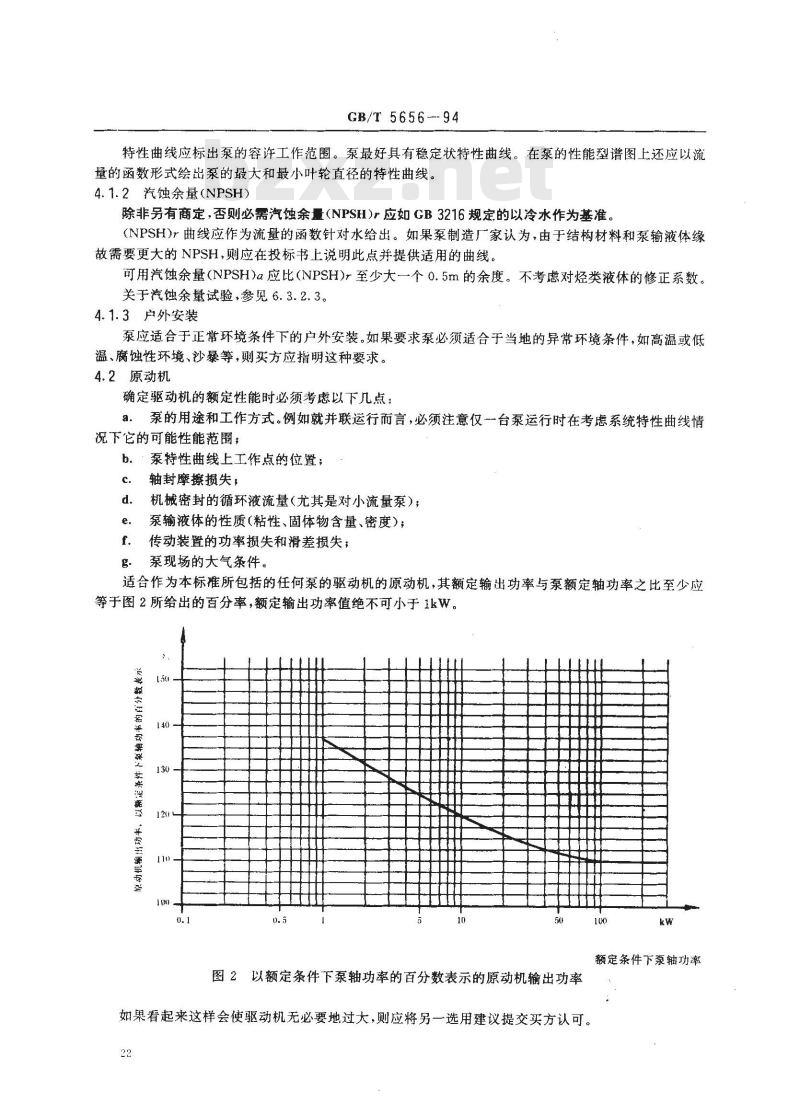

4.1.7特性曲线
GB/T5656---94
特性曲线应标出泵的容许工作范围。泵最好具有稳定状特性曲线。在泵的性能型谱图上还应以流量的函数形式绘出泵的最大和最小叶轮直径的特性曲线。4.1.2汽蚀余量（NPSH)
除非另有商定，否则必需汽蚀余量(NPSH)r应如GB3216规定的以冷水作为基准。(NPSH)r曲线应作为流量的函数针对水给出。如果泵制造厂家认为，由于结构材料和泵输液体缘故需要更大的NPSH，则应在投标书上说明此点并提供适用的曲线。可用汽蚀余量(NPSH)a应比(NPSH)r至少大一个0.5m的余度。不考虑对烃类液体的修正系数。关于汽蚀余量试验，参见6.3.2.3。4.1.3户外安装
泵应适合于正常环境条件下的户外安装。如果要求泵必须适合于当地的异常环境条件，如高温或低温、腐蚀性环境、沙暴等，则买方应指明这种要求。4.2原动机
确定驱动机的额定性能时必须考虑以下几点：泵的用途和工作方式。例如就并联运行而言，必须注意仅一台泵运行时在考虑系统特性曲线情a.
况下它的可能性能范围；
泵持性曲线上工作点的位置；
轴封摩擦损失，
机械密封的循环液流量(尤其是对小流量泵)；泵输液体的性质（粘性、固体物含量、密度）；传动装置的功率损失和滑差损失；泵现场的大气条件。
适合作为本标准所包括的任何泵的驱动机的原动机，其额定输出功率与泵额定轴功率之比至少应等于图2所给出的百分率，额定输出功率值绝不可小于1kW。150
健慕售
图2以额定条件下泵轴功率的百分数表示的原动机输出功率如果看起来这样会使驱动机无必要地过大，则应将另一选用建议提交买方认可。22
额定条件下泵轴功率

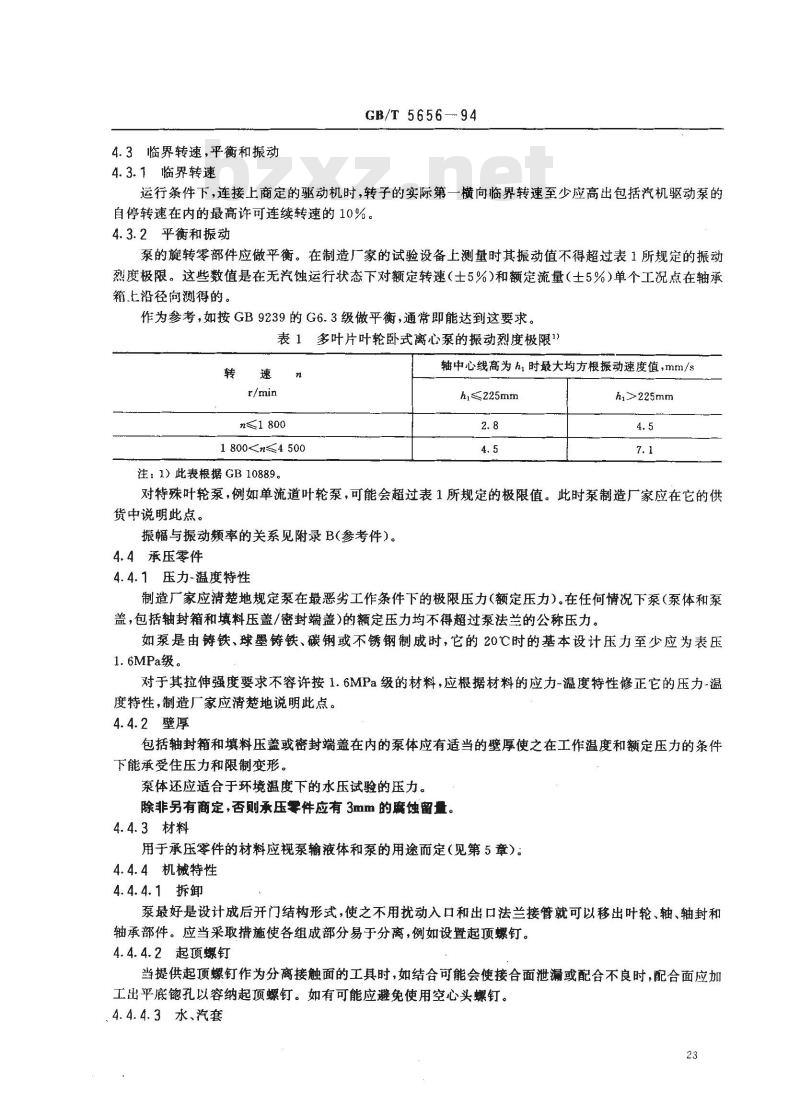

4.3临界转速，平衡和振动
4.3.1临界转速
GB/T 5656-94
运行条件下，连接上商定的驱动机时，转子的实际第一横向临界转速至少应高出包括汽机驱动泵的自停转速在内的最高许可连续转速的10%。4.3.2平衡和振动
泵的旋转零部件应做平衡。在制造厂家的试验设备上测量时其振动值不得超过表1所规定的振动烈度极限。这些数值是在无汽蚀运行状态下对额定转速（士5%)和额定流量（士5%）单个工况点在轴承箱上沿径向测得的。
作为参考，如按GB9239的G6.3级做平衡，通常即能达到这要求。表1多叶片叶轮卧式离心泵的振动烈度极限1转
≤1800
1800注：1）此表根据GB10889。
轴中心线高为hi时最大均方根振动速度值，mm/shi≤225mm
h1>225mm
对特殊叶轮泵，例如单流道叶轮泵，可能会超过表1所规定的极限值。此时泵制造厂家应在它的供货中说明此点。
振幅与振动频率的关系见附录B(参考件)。4.4承压零件
4.4.1压力-温度特性
制造厂家应清楚地规定泵在最恶劣工作条件下的极限压力额定压力）。在任何情况下泵（泵体和泵盖，包括轴封箱和填料压盖/密封端盖)的额定压力均不得超过泵法兰的公称压力。如泵是由铸铁、球墨铸铁、碳钢或不锈钢制成时，它的20℃时的基本设计压力至少应为表压1.6MPa级。
对于其拉伸强度要求不容许按1.6MPa级的材料，应根据材料的应力-温度特性修正它的压力-温度特性，制造厂家应清楚地说明此点。4.4.2壁厚
包括轴封箱和填料压盖或密封端盖在内的泵体应有适当的壁厚使之在工作温度和额定压力的条件下能承受住压力和限制变形。
泵体还应适合于环境温度下的水压试验的压力。除非另有商定，否则承压零件应有3mm的腐蚀留量。4.4.3材料
用于承压零件的材料应视泵输液体和泵的用途而定（见第5章）：4.4.4机械特性
4.4.4.1拆卸
泵最好是设计成后开门结构形式，使之不用扰动入口和出口法兰接管就可以移出叶轮、轴、轴封和轴承部件。应当采取措施使各组成部分易于分离，例如设置起顶螺钉。4.4.4.2起顶螺钉
当提供起顶螺钉作为分离接触面的工具时，如结合可能会使接合面泄漏或配合不良时，配合面应加工出平底孔以容纳起顶螺钉。如有可能应避免使用空心头螺钉。、4.4.4.3水、汽套
GB/T5656--94
加热或冷却泵体或填料函（或二者）用的水、汽套是可自由选择设计的。水套应适合温度170℃、工作压力至少0.6MPa的条件下冷却需用。4.4.4.4泵体垫片
泵体垫片的设计应能适合额定工作条件以及环境温度下的水压试验条件使用。体-盖垫片在大气一侧应是受限制的，以防垫片突然冒出。4.4.4.5蒸汽的排出
输送压力接近其汽化压力的液体或含有气体的液体的泵，应设计得能将蒸汽完全地排放出去。4.4.4.6外部螺栓联接
联接包括轴封箱在内的压力体、盖各零件的螺栓或螺柱，其直径至少应是12mm。注：如果由于空间限制不可能采用12mm的螺栓或螺柱，也可以使用直径较小的。选用的螺栓联接（性能等级）应适合于额定泵压力和常规的拧紧方法。如果在某一部位上必须使用\一个特殊质量的紧固件，则其余联接部位用的可互换的紧固件也应是同等质量的。如有可能应避免使用空心头螺钉。
4.4.4.7高温泵体支承
对高温，例如高于175℃应用场合，必须对泵体沿中心线支承给予应有的考虑。4.5短管（管口)和其他各种管连接件注：对本标准而言，短管和管口是同义的。4.5.1范围
这一部分是有关同泵连接的各种流体管连接件的规定，不论它们是供运行使用还是供维护使用。4.5.2入口和出口短管
入口和出口短管应是有法兰的并按相同压力设计，除非泵制造厂家说明不是如此并强调降压的必要性。
4.5.3放气、压力表和放液接头
在泵体和密封室的各个区域均应设置放气装置，除非泵通过短管的配置做成自放气的。在入口和出口短管处应有可能连接压力表。接头是不钻孔的。如果这些接头需要钻出孔，则应在询问单和/或订单上加以说明。
在泵的最低位置或几个低位处均应设置放液接头。如果这些接头需要钻孔和装上螺塞或其他封堵物，则应在询问单和/或订单上加以说明。4.5.4封堵件
封堵件（螺塞、盲法兰等)的材料应适合于泵输液体并且应当注意材料组合对耐腐蚀是否相宜和使螺纹被擦伤和卡住的危险性减至最小。所有与有压泵输液体相接触的孔口，包括轴封处的孔都应装上足以承受压力的可以拆下的封堵件。4.5.5辅助管路连接件
所有辅助管路连接件都应有能满足预定功能要求的材料、尺寸和厚度（同见4.13.5)。管件内径应始终是至少8mm，壁厚至少1mm。最好是更大些直径和壁厚的管件。辅助管路应装有活动的接头以便于拆卸。连接件的种类须经协议确定。4.5.6连接件的标识
所有连接件都应按照它们的功能和作用在安装图上加以标识。并建议也将这种标识应用到泵上。4.6作用在法兰（入口和出口）上的外力和外力矩如果买方和制造厂家之间没有商定另外的方法，则对铸钢泵应使用附录C（鑫考件）所给出的方法买方应计算出管路系统作用在泵上的力和力矩。制造厂家应核实这些负荷是可以为所研究的泵接受的。如果负荷高于许可值，买方和制造厂家应商定问题的解决办法。4.7短管法兰
GB/T 5656-94
法兰的外轮廓部分尺寸应是使有可能按GB4216和GB9112配法兰。如果泵制造广家的标准型式要求法兰的厚度和直径比规定等级的来得大，那末也可以供给较重的法兰，但法兰的表面加工和钻孔仍须按照规定执行。要保证铸铁法兰背面的螺栓头和/或螺母安装良好。螺栓孔应跨中心线配置。4.8叶轮
4.8.1叶轮设计
根据用途叶轮可以有闭式、半开式、开式结构选择。铸造或焊接叶轮应是单体结构，但密封环除外。特殊情况下，亦即叶轮出口宽度很窄或叶轮材料特殊时允许采用其他方法制造叶轮，不过这需要取得买方的同意。
4.8.2叶轮的固定
叶轮应有可靠的固定，防止在按规定方向旋转时发生圆周方向和轴向移动。4.8.3轴向调整
如果需要在现场调整轴向间隙，则应有外部调整装置。如系通过转子的轴向位移实现调整，必须注意它对机械密封的可能是危险的影响。4.9密封环或作用相当的构件
如果适宣，就应装设密封环，装上的密封环应是可更换的并被牢固地锁定不会转动。4.10运转间隙
制定静止部分和运动部分之间的运转间隙时，应考虑工作条件以及这些零件所用材料的性能（如硬度和抗擦伤性）。间療的大小应是能够防止相互接触。选择材料组合要使磨损和卡住的危险减至最小。4.11轴和轴套
4.11.1总则
轴应具有足够的尺寸和刚性以便：a.
传递原动机额定功率：
使填料或密封的工作状况不良程度降至最低；b.
使卡住的危险和磨损降至最小；c.
能对静动径向负荷，临界转速（见4.3.1)和起动方法以及有关的惯性负荷给予应有的考虑。d.
4.11.2表面粗糙度
除非对密封另有要求，否则填料函、机械密封和油封处的轴和轴套表面的粗糙度应不大于0.8um。表面粗糙度的测量应按照GB6062进行。4.71.3轴的挠度
计算得出的在通过填料函外端面的径向平面处由泵工作时产生的径向负荷引起的轴的挠度，应符合机械密封正常工作的要求。对GB5662的泵，如样机试验所证实的那样，该值应不超过50m。下列条件中a总是适用的，另外的条件b和/或条件c可能需要有协议才可应用：a。在泵的容许工作范围内；
b．在设计负荷下，
在最大负荷下。
确定轴的挠度时，不应考虑填料的支承作用。4.11.4直径
如可行的话，与轴封接触的这部分轴或轴套的直径应符合GB5661的规定。4.11.5轴的径向跳动
轴和轴套（如装有的话）的制造和装配，须保证在通过填料函外端面的径向平面处的径向跳动（见3.16）对公称外直径小于50mm的不大于50m；对公称外直径为50~100mm的不大于80μm；对公称外直径大于100mm的不大于100μm。2.
4.11.6轴向位移
GB/T5656-94
轴承容许的转子轴向位移不得对机密封的性能产生有害的影响。4.11.7轴套的固定和密封
如装有轴套，应可靠地加以固霆，防止沿圆周方向和轴向移动。轴套应紧靠叶轮轮毂，保持密封使轴不受漫湿。
4.11.8轴套（如装有的话）的配置在装填料的泵上，轴套部件（如装有的话）的端部应伸至填料压盖外端面以外。在装机械密封的泵上，轴套应伸至密封端盖以外。在使用辅助密封载节流衬套的泵上，轴套应伸至密封端盖以外。这样轴与轴套间的泄漏就不会同经过填料涵填料或机械密封端面的泄漏相混淆。对某些机械密封配置（例如外装机械密封，双机械密封）情况可能会有所不同。4.11.9推力轴承的固定
与轴承直接接触的固定环不得被用来传递由轴传至推力轴承内圈的推力。最好是采用锁紧螺母和止动垫圈。
4.12轴承
4.12.1总则
通常使用标准设计的滚动轴承。但其他类型轴承也可以使用。4.12.2滚动轴承的寿命
应当按照GB4662和GB6391选择和计算滚动轴承。当泵是在容许工作范翻内工作时，轴承的基本额定寿命（B10）至少应为17500h。制造厂家应规定最大负荷下的入口压力的极限值（泵扬程的函数）以达到至么为17500h的计算轴承寿命。
4.12.3轴承温度
为使轴承温度保持在轴承制避厂家所给出的极限范围内，制造厂家应规定是否需要冷却或加热措施。
4.12.4润滑
使用说明书中应介绍有关需要使用的润滑剂种类和使用次数。4.12.5轴承箱设计
为防止损失和污染，不得使用设垫片或带螺纹的接合面来隔离润滑剂与冷却或加热流体。轴承箱的各个孔口均应设计得可以防止污物侵入和在正常工作条件下润滑剂的漏失。在危险地带，任何用来密封轴承箱的装置均不得设计成为起火的发源点在使用稀油润滑的情况下应设叠带螺塞的放油孔。如果轴承箱也兼作润滑油室，则应使用油位计或油面恒定油杯。建议的油位或油面定油标定位线的标记应是明暴易辨认和永久性的，并应指明油位是静态还是动态。
如采用可重新加滑脂的轴承，应有滑脂溢出装置。4.13轴封
4.13.1总则
的设计应是可以使用如附录（参考件）所承的下列各种轴封选择：—软填料（P），
单端面机械密封(S);
一双端面机械密封（D)。
附录D中还承有退止装置（Q），在某些场合下，它或许是必需的。密封腔的尺寸应符合GB5661的规定，除非是工作条件另有婴求。应当有可以容纳、收集和排放从密封区里漏出的全部液体的置。26
4.13.2填料函
GB/T5656-94
结构设计应考虑能安装填料环。如需要有出口接管，实方或制造厂家应作出规定。要留出足够的空间，使不必移动或拆下除填料压盖部件或防护装置以外的任何零件即可更换填料。即使填料失去可压缩性，也要绝对保持压盖部件不动。4.13.3机械密封
4.13.3.1选择密封的工作条件判据用以选择机械密封的些基本工作条件判据是：泵输液体的种类以及化学和物理性质；一预期的最高和最低密封压力：一密對处液体的温度和汽化压力：一特殊工作条件（包括起动、停机、热和机械冲击等）：一泵的转速和转向。
4.13.3.2型式和配置
本标准不涉及机械密封的零件设计，但是这些零件必须适合于经受住数据表中（见录A）所规定的工作条件。
数据表（见附录A）中应规定配置方式（例如单端面、双端面、平衡型或不平衡型机械密封，见附录D)。
如果蔡输送温度接近其沸点的液体，机械密封室中的压力必须足够高于泵入口压力，或者紧靠密封面的区域的温度要足够低于汽化温度以防止密封面处液体发生汽化。如果采用背靠背的密封配置，则密封中间的阻隔液体应是与流程液体相容的，其压力要高于密封压力。
如果安装了背靠背机械密封，则靠叶轮一侧的静环应可靠地加以固定使它不会由于阻隔液体的压降而活动。
对于在低于0℃的温度下工作的泵可以设置遏止装置防止结冰。4.13.3.3材料
应选择合适的机械密封元件材料，能经受住腐蚀、磨摄冲刷、温度、热应力和机械应力等。对机械密封而言，被泵输液体漫湿的金属零件，在机械性能和耐腐蚀性方面应具有至少与泵体（见第5章）同等的材料质量。
4.13.3.4结构特性
应当设法保证密封端盖相对密封室孔的对中性。依靠内径或外径的定位配合是达到此要求的可取方法。
密封端盖应有足够的性以避免发生变形。密封室和密封端盖，包括紧固螺栓（见4.4.4.6)应根据工作温度下的许用工作压力和必需的垫片安装负荷来进行设计。密封箱与静密封环或密封端盖间的垫片外围应加以限制或应有相当的设计措施防止垫片突然冒出。
包括密封端盖在内的所有静密封元件应能防止与轴或轴套意外接触和防止旋转。如巢有某一静密封元件是接触轴或轴套的，则与密封相接触的表面应有足够的硬度和耐腐蚀。轴或轴套应设导入始端并去掉锐缘以免装配时损坏翻封。密封室和密封端盖的机械加工公差应使机械密封静密封处的端面跳动不大于密封制造厂家所规定的最大容许值。
如果密封端盖中设置了节流衬套以便最大限度地降低密封完全失效时的泄漏量，划衬套与轴之间的以毫米计的直径间隙应尽可能地小，但绝不可以大于：轴直径/100十0.2。如果定要避免泄漏，那就需要增设道辅助密封（例如双重密封）（见附录D）27
GB/T 5656—94
只要可行，密封室应设计成能防止空气被截留，如果不可能做到这点，密封室就应是可以由操作人员手动放气的并在使用说明书中介绍它的操作方法。液体进人密封室，以及必要时从密封室流出的位置应尽可能地靠近密封面。如果没有另外的商定，密封室的孔可能是钻好并攻出螺纹的，即使是在并不需要接头的情况下（见4.5.3和4.5.5)。
4.13.3.5装配和试验
供发运的装配见7.1。
机械密封的水压试验压力不得超过极限密封压力。如果密封面不适合以水作介质工作（开始工作条件），则应在订货之前将此情况通知买方。4.13.4填料函和机械密封的辅助管路系统4.13.4.1泵应设计成能接受诸如轴封为满足规定条件所可能需要的那类辅助管路。4.13.4.2下列场合可能需要辅助管路系统：a。这一类管路涉及到流程液体或可以进入流程的液体：—循环，如果不是经由内部通道的话；—注入(冲洗);
——阻隔；
—密封；
b。这一类管路所供的液、汽不进入流程：一加热：
一冷却，
—退止。
4.13.5辅助管路的机械设计
辅助管路应按照附录E(参考件)或经商定的另一种方案进行配置。在所有的情况下买方和制造厂家均应就外部供液汽的服务性管路连接件的细节和供货范围达成一致意见。
如有规定，管路系统，包括所有附件，应由泵制造厂家供给，并且可能的话应将它们完全装好在泵上。
管路系统应设计和配置得可以拆下进行清洗和维修，并应有足够好的支承防止在正常运行和维修活动过程中因振动而致损坏。
输送流程液体（见4.13.4.2a)的辅助管路的温度和压力等级不得低于泵体（见6.3)的温度和压力等级。管路材料应耐输送液体（见4.5.5)和环境条件引起的腐蚀。供液供汽的服务性管路（见4.13.4.2b)应根据相应的供液供汽设计的压力和温度等级（见4.4.4.3)来设计。
在各个低位点应设置放液孔和泄漏液出口，以便将液体完全排尽。管路应设计得能避免气囊形成。供蒸汽服务性管路应是“顶入底出”，其他服务性管路一般应是“底入或侧入，顶出”。如装设节流孔板，其直径最好应不小于3mm。当采用可调节孔板时，最小连续流量应予保证。4.14铭牌
铭牌应由适合于环境条件的耐腐蚀材料制成并应牢固地固定在泵上。铭牌上必需的信息至少应包括名称（或商标）、制造厂家或供货厂家地址、泵的识别号（例如编号或产品编号）、型号和尺寸。其余空间可用来给出有关流量、泵扬程、泵转速、叶轮直径（最大的和实际安装的）、泵的额定压力和温度等附加信息。4.15转向
GB/T5656-94
旋转方向应当用结构牢固的突起设置的箭头指示。4.16联轴器
泵一般应通过弹性联轴器同驱动机相连接。联轴器的大小应能满足传递预定的驱动机的最大扭矩要求。联轴器的极限转速要与预定的泵驱动机的所有可能工作转速相一致。应当提供加长联轴器以便可以不移动驱动机而拆下泵的转子。联轴器的加长段长度取决于为拆下泵所需的两轴端之间的距离。如有可能，轴端间距应按照国家标准（如GB5662)规定。如果驱动机没有推力轴承，则可能需要应用有限端部浮动联轴器。两半联轴器应有效地加以紧固，防止沿圆周方向和轴向相对于轴运动。两轴端可以有带螺纹的中心孔使联轴器能装配得正确。
如果联轴器的组成零件是一起作平衡的，其正确的装配位置应当用永久的明显可见的标记表示之。容许的运转的径向、轴向和角位移偏差应不超过联轴器制造厂家规定的极限值。选择联轴器时应考虑诸如温度、扭矩变化、起动次数、管路负荷等各种工作条件以及泵和底座的刚性。应当装备按国家安全规则设计的适用的联轴器防护罩。如果泵是不带驱动机系统交付的，则泵制造厂家和买方应就以下几部分的选择达成共同协议：a.
驱动机系统：型式、功率、尺寸、重量、安装方法；联轴器：型式、制造厂家、尺寸、加工情况、轴孔和键槽、联轴器防护罩；b.
转速范围和泵轴功率。
4.17底座
底座尺寸最好是与GB5660(泵和电动机共同底座)规定的一致。如果合乎GB5662的泵使用不同于GB5660规定的底座，应先取得协议方可。底座的设计应能经受得住4.6中给出的作用在泵短管上的外力而不致产生超过附录C所给定的轴位移偏差。
底座的材料（例如铸铁、组合结构钢、混凝士）及安装方法（需要灌浆或不需要）应由买方和制造厂家共同商定。
底座可能需要灌浆，也可能不需要灌浆。4.17.1不灌浆底座
不灌浆底座应有足够的刚性承受住4.6中所述的独立式安装或用螺栓安装在不灌浆基础上的泵的负荷。
4.17.2灌浆底座
需要灌浆的底座的设计应能保证有良好的灌浆（例如应防止空气被截留）。如果必须有灌浆孔，其直径应不小于100mm或与此相当的面积。位于放液区域内的灌浆孔应有隆起的边缘。
4.17.3底座设计
如有必要，底座上应设汇集和排放漏出液体的装置。排放区域应以至少1：100的斜度朝排出口方尚倾斜。
排放液体的管接头应有直径至少为25mm的螺纹并安装在底座的泵一端。4.17.4泵和驱动机在底座上的合装4.17.4.1应保证可对驱动机作垂直方向的调整以补偿泵、驱动机和底座三者公差。这种调整应使用总厚度至少为5mm的垫片或楔形垫来实现。4.17.4.2如系买方供给驱动机或联轴器，买方应向泵制造厂家提供经证实的有关这几部分的安装尺寸。
如果驱动机不是由泵制造厂家来安装，而且垫片和楔形垫的总需求又超过25mm时，泵制造厂家应提供和附上用于调整轴中心线高度的可拆垫片。如无另外商定，驱动机的固定孔应是不钻出的。20
5材料
5.1材料的选择
GB/T 5656—94
通常材料列在数据表中。如果材料是由买方选定的但泵制造厂家认为另外的材料更为合适，则应由制造厂家根据数据表上规定的工作条件把这些材料作为替代材料提出。用于危险性液体的材料应由买方和制造厂家共同商定。无塑性材料不应当用于输送易燃液体泵的承压零件上。
泵制造厂家应对高温或低温应用场合下（亦即175℃以上或一10℃以下）泵的机械设计给予应有的考虑。关于密封材料见4.13.3.3。5.2材料成分和质量
材料的化学成分、机械性能、热处理和焊接方法应符合有关材料标准。如要求对上述的性能进行试验和证实，则买方和供方应对试验和证实的方法达成一致意见（见第6章)。
5.3修补
采用焊接或其他方法修补，应按类别联系有关的材料标准。禁止用塞堵、锤击、涂漆或浸渍来修补压力铸件中的裂缝和缺陷。bzxZ.net
6工厂检查和试验
6.1总则
买方可以请求进行下列试验项目中的任一项或全部，如果有此请求，则应在数据表（见附录A）中规定这些试验项目。提供这些试验可能得另外支付费用。这样的试验可以是目赌证实或证书证实。目证实试验的试验读数单须经检查人员和制造厂家的代表签字。证书应由制造厂家的质量控制部门发出。承压零件在完成试验和检查之前，除了涂防腐蚀底漆以外，不得涂上其他漆。如已规定要进行检查，则应准许买方的检查人员在双方商定的时间进人制造厂家的车间并应给子适当的方便和资料以便能满意地进行检查。6.2材料试验
如果在购货询问单和订单上有要求，当可获得如下的试验证书：6.2.1化学成分（根据制造厂家的标准规范，或则以每批熔料的试样为准）6.2.2机械性能（根据制造厂家的标准规范，或则以每批熔料和热处理的试样为准）6.2.3对晶间腐蚀的敏感性（如可适用的话）6.2.4无损试验（泄漏、超声波、染色渗透、磁粉、X射线照相、光谱鉴别等）6.3泵的试验和检查
6.3.1水压试验
6.3.1.1对承压零件（泵体、泵盖和密封端盖，包括它们的紧固零件在内）应进行试验压力为基本设计压力1.5倍的水压试验。试验应使用冷清水进行（试验碳钢材料时最低温度为15℃），保持压力的时间至少应为10分钟，无可见的泄漏。6.3.1.2a类辅助管路（见4.13.4.2)的试验压力至少应为额定压力的1.5倍。在对整台装配好的泵进行任何水压试验时必须注意不使诸如填料、机械密封（见4.13.3.5)那样的辅助配件产生应变，
6.3.1.3对水、汽套和相应于b类（见4.13.4.2)的辅助管路应进行试验压力为其额定压力1.5倍的水压试验。
6.3.2性能试验
6.3.2.1对于非冷清水试验液体以及对不同运行条件下（例如高入口压力）的性能试验，其换算方法应30
