中华人民共和国国家标准
轴向吸入离心泵
底座尺寸和安装尺寸
End-suction ce ntrlfugal pumps-Baseplateand installatlon dimensions
UDC 621.6T
GB 5660--85
1S0 3661-1977wwW.bzxz.Net

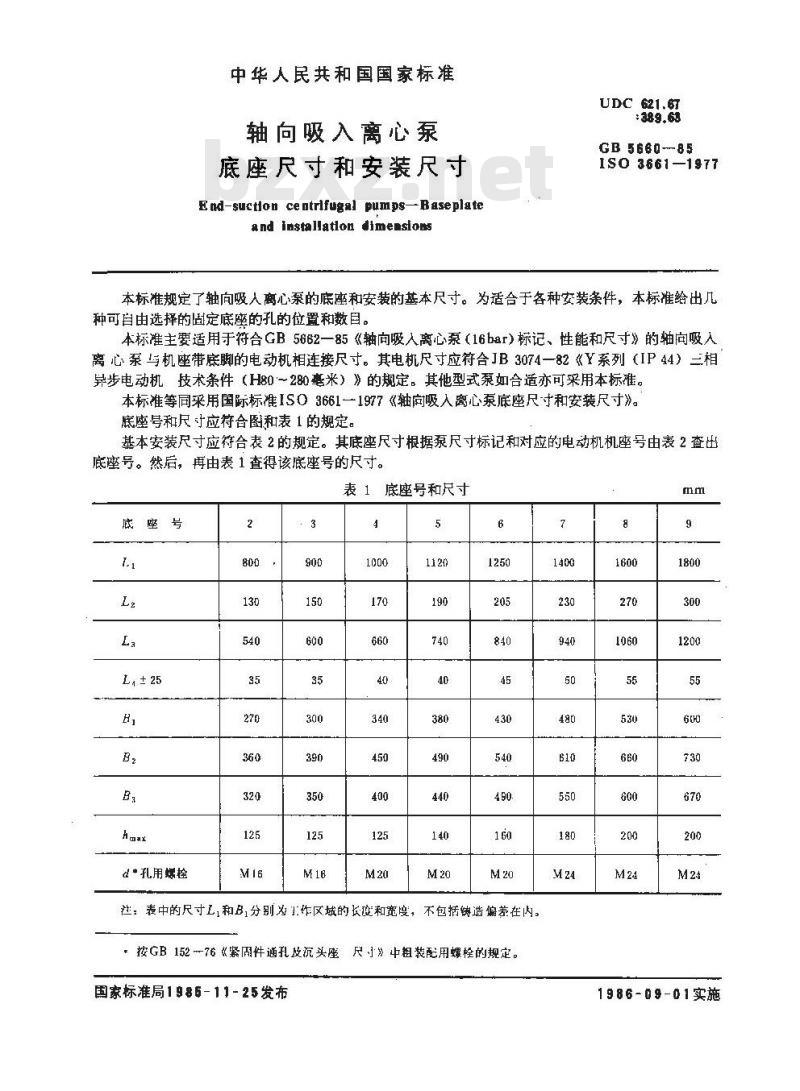

本标准规定了轴向吸人离心泵的底座和安装的基本尺寸。为适合于各种安装条件，本标准给出几种可自由选择的固定底座的孔的位置和数目。本标准主要适用于符合GB5662一85《轴向吸入离心泵（16bar）标记、性能和尺寸》的轴向吸入离心泵与机座带底脚的电动机相连接尺寸。其电机尺寸应符合JB3074一82《Y系列（IP44）三相异步电动机技术条件（H80～280毫米）》的规定。其他型式泵如合适亦可采用本标准。本标准等同采用国际标准IS036611977《轴向吸入离心泵底座尺寸和安装尺寸》。底座号和尺寸应符合图和表1的规定。基本安装尺寸应符合表2的规定。其底座尺寸根据泵尺寸标记和对应的电动机机座号由表2查出底座号。然后，再由表1查得该底座号的尺寸。表 1底座号和尺寸
底座号
L,±25
d*孔用螺控
性：表中的尺寸L,和B,分别为！作区域的长变和宽度，不包括铸造偏差在内。*按GB15276《紧固件通孔皮沉头座尺小》中粗装配用螺栓的规定。国家标准局1 9 86 - 11- 25发布7
1986-09-01实施
GB 5660—85

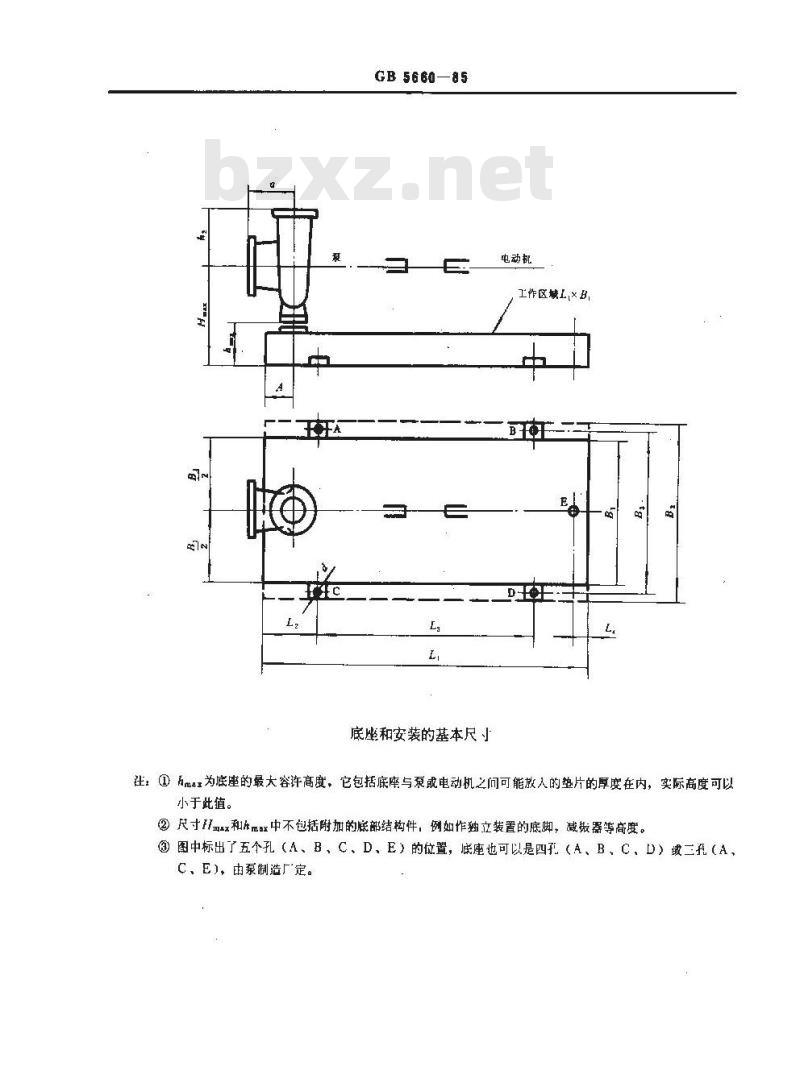

底座和安装的基本尺小
电动机
工作区城L,xB，
注：①为m为底座的最大容许高度，它包括底座与泵成电动机之间可能放入的垫片的厚度在内，实际高度可以小于此值。
②尺寸mx和m中不包括附加的底部结构件，例如作独立装置的底脚，减报器等高度。③图中标出了五个孔（A、B、C、D、E）的位置，底座也可以是四（A、B、C、D）或三孔（A、C、E)，由泵制造厂定。
泵尺寸标记”
150315
GB 5660B5
眠座号和安装尺寸选择
160180180
基本安尺寸
：①表中的H为最太容许高度，实际尺十H可以小于此值。在给出每一·种尺寸泵的Hmx值时，考虑了该按GB 5662 -85。
** 按JB 3074。
GB5660-85

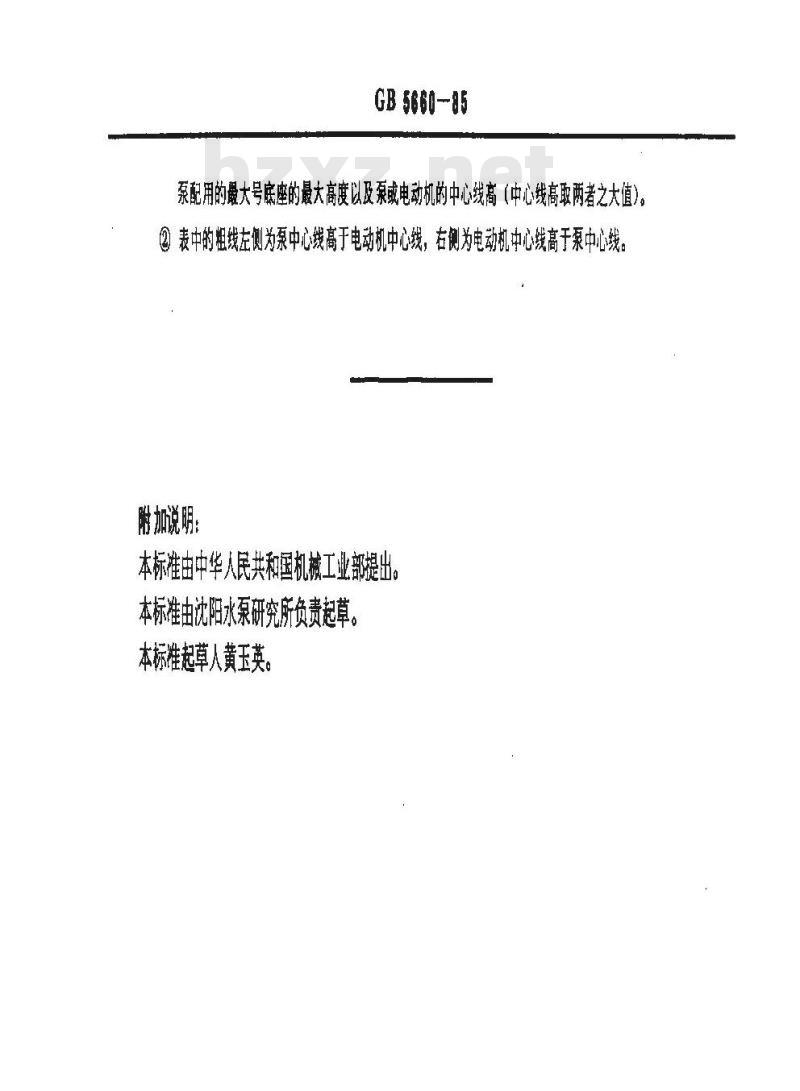

泵配用的最大号底座的最大高度以及泵或电动机的中心线高（中心线高取两者之大值）②表中的粗线左侧为泵中心线高于电动机中心线，右侧为电动机中心线高于泵中心线，本标准由中华人民共和国机械
本标准由沈阳水泵研究所负责起草。本标准起草人黄玉英。
