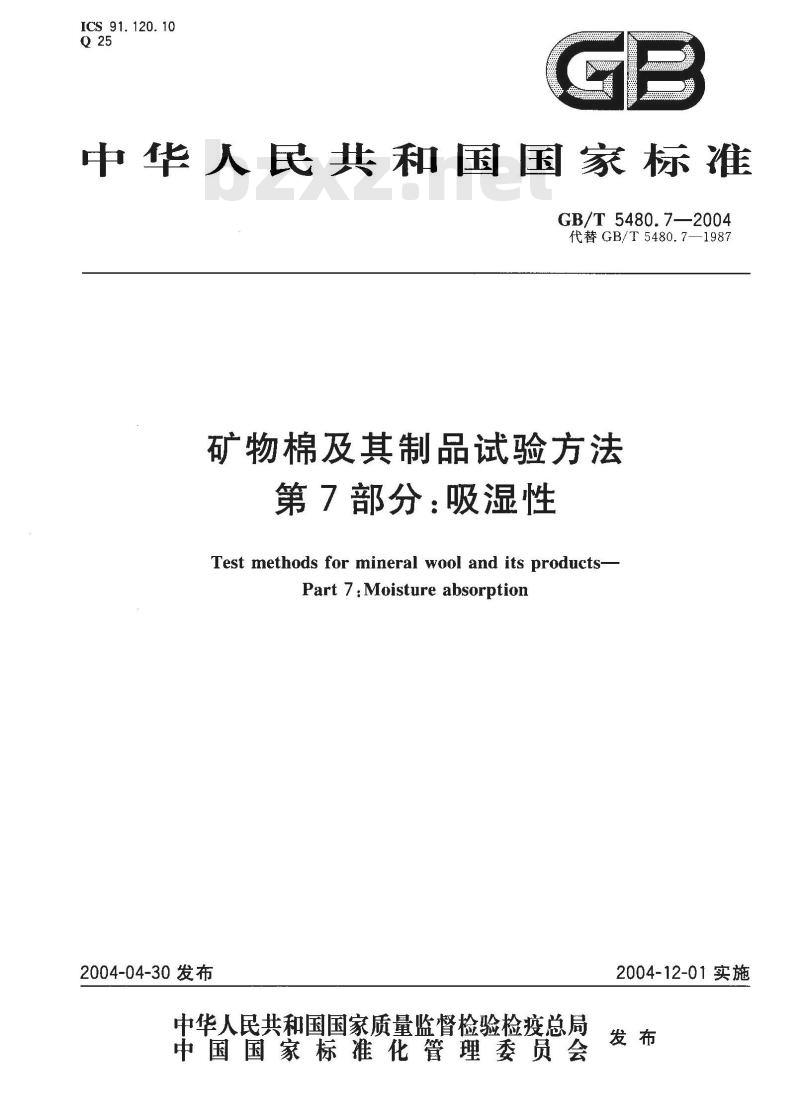

【国家标准(GB)】 矿物棉及其制品试验方法 第7部分：吸湿性

ICS91.120.10
中华人民共和国国家标准
GB/T5480.7—2004
代替GB/T5480.7—1987
矿物棉及其制品试验方法
第7部分：吸湿性
Test methods for mineral wool and its products-Part 7:Moisture absorption
2004-04-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-12-01实施

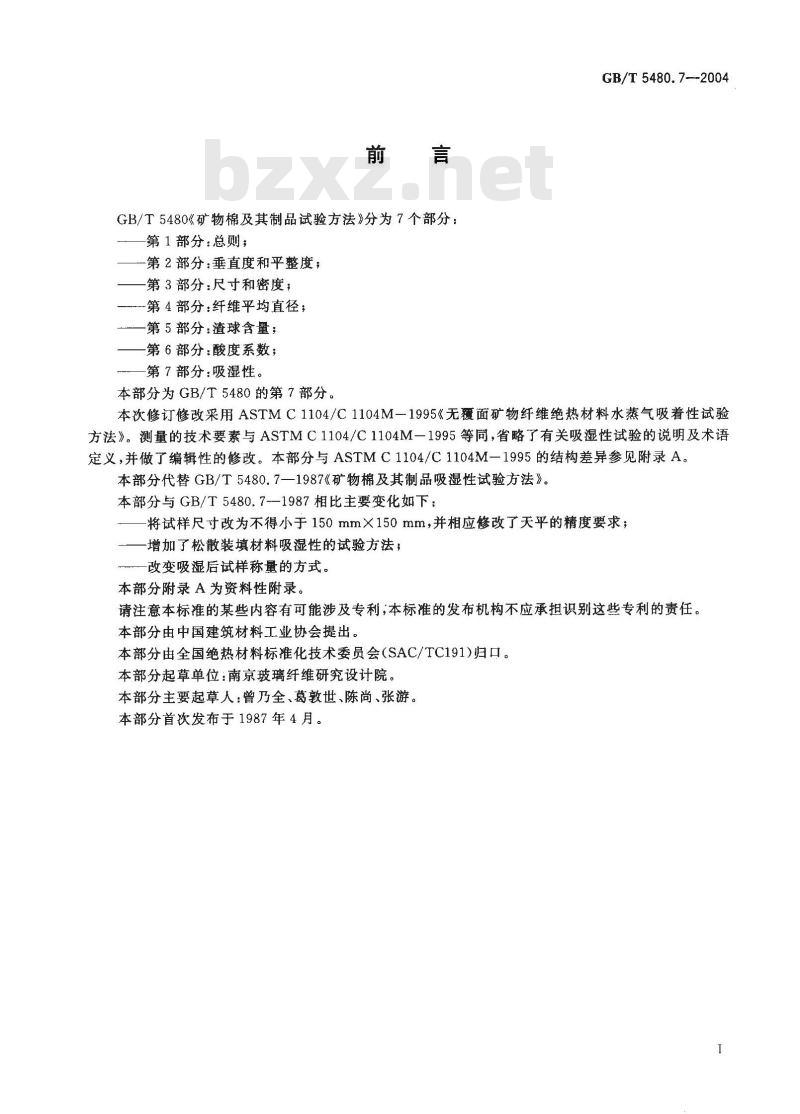

GB/T5480《矿物棉及其制品试验方法》分为7个部分：第1部分：总则；
一第2部分：垂直度和平整度；
第3部分：尺寸和密度；
第4部分：纤维平均直径；
一第5部分：渣球含量；
一第6部分：酸度系数；
一第7部分：吸湿性。
本部分为GB/T5480的第7部分。
GB/T5480.7--2004
本次修订修改采用ASTMC1104/C1104M-1995《无覆面矿物纤维绝热材料水蒸气吸着性试验方法》。测量的技术要素与ASTMC1104/C1104M一1995等同，省略了有关吸湿性试验的说明及术语定义，并做了编辑性的修改。本部分与ASTMC1104/C1104M-1995的结构差异参见附录A。本部分代替GB/T5480.7—1987《矿物棉及其制品吸湿性试验方法》。本部分与GB/T5480.7--1987相比主要变化如下：将试样尺寸改为不得小于150mm×150mm，并相应修改了天平的精度要求；一增加了松散装填材料吸湿性的试验方法；改变吸湿后试样称量的方式。
本部分附录A为资料性附录。
请注意本标准的某些内容有可能涉及专利；本标准的发布机构不应承担识别这些专利的责任。本部分由中国建筑材料工业协会提出。本部分由全国绝热材料标推化技术委员会（SAC/TC191）归口。本部分起草单位：南京玻璃纤维研究设计院。本部分主要起草人：曾乃全、葛敦世、陈尚、张游。本部分首次发布于1987年4月。

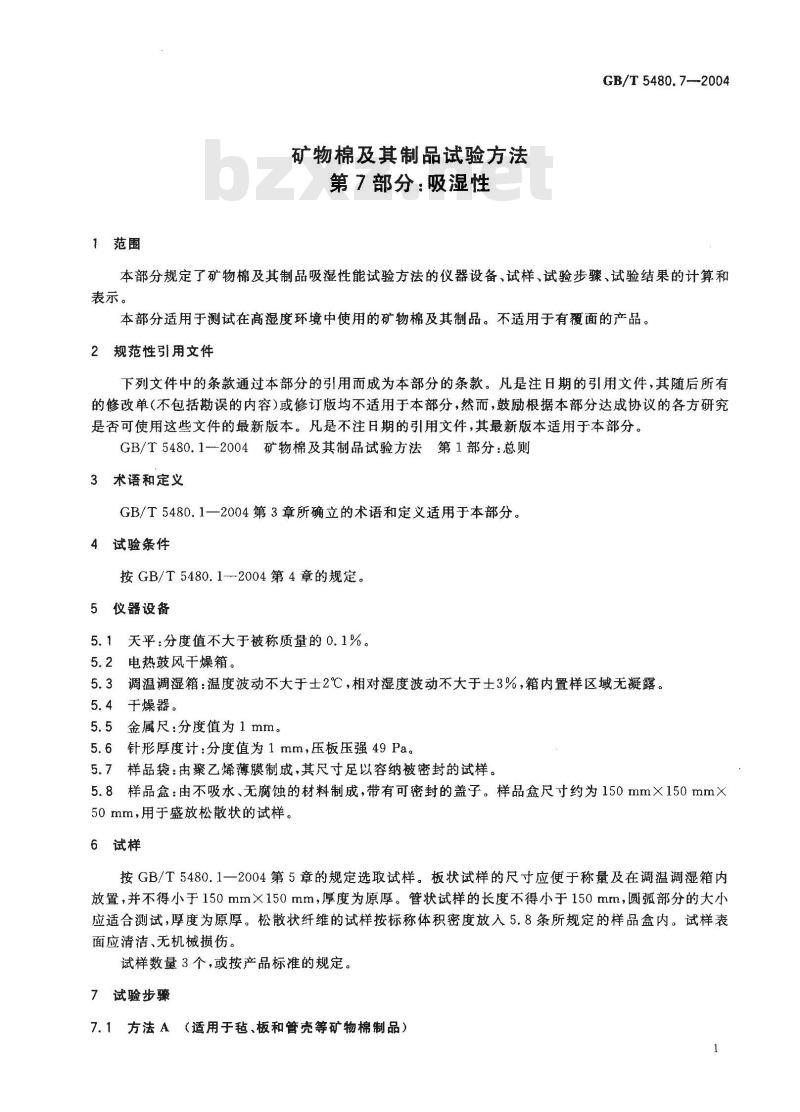

1范围
矿物棉及其制品试验方法
第7部分：吸湿性Www.bzxZ.net
GB/T 5480.7--2004
本部分规定了矿物棉及其制品吸湿性能试验方法的仪器设备、试样、试验步骤、试验结果的计算和表示。
本部分适用于测试在高湿度环境中使用的矿物棉及其制品。不适用于有覆面的产品。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T5480.1--2004矿物棉及其制品试验方法第1部分：总则3术语和定义
GB/T5480.1一2004第3章所确立的术语和定义适用于本部分。4试验条件
按GB/T5480.1--2004第4章的规定。5仪器设备
5.1天平：分度值不大于被称质量的0.1%。5.2电热鼓风干燥箱。
5.3调温调湿箱：温度波动不大于士2℃，相对湿度波动不大于士3%，箱内置样区域无凝露。5.4干燥器。
5.5金属尺：分度值为1mm。
5.6针形厚度计：分度值为1mm，压板压强49Pa。5.7样品袋：由聚乙烯薄膜制成，其尺寸足以容纳被密封的试样。5.8样品盒：由不吸水、无腐蚀的材料制成，带有可密封的盖子。样品盒尺寸约为150mm×150mmX50mm，用于盛放松散状的试样。6试样
按GB/T5480.1一2004第5章的规定选取试样。板状试样的尺寸应便于称量及在调温调湿箱内放置，并不得小于150mm×150mm，厚度为原厚。管状试样的长度不得小于150mm，圆弧部分的大小应适合测试，厚度为原厚。松散状纤维的试样按标称体积密度放入5.8条所规定的样品盒内。试样表面应清洁、无机械损伤。
试样数量3个，或按产品标准的规定。7试验步骤
7.1方法A（适用于毡、板和管壳等矿物棉制品）GB/T 5480.7—2004

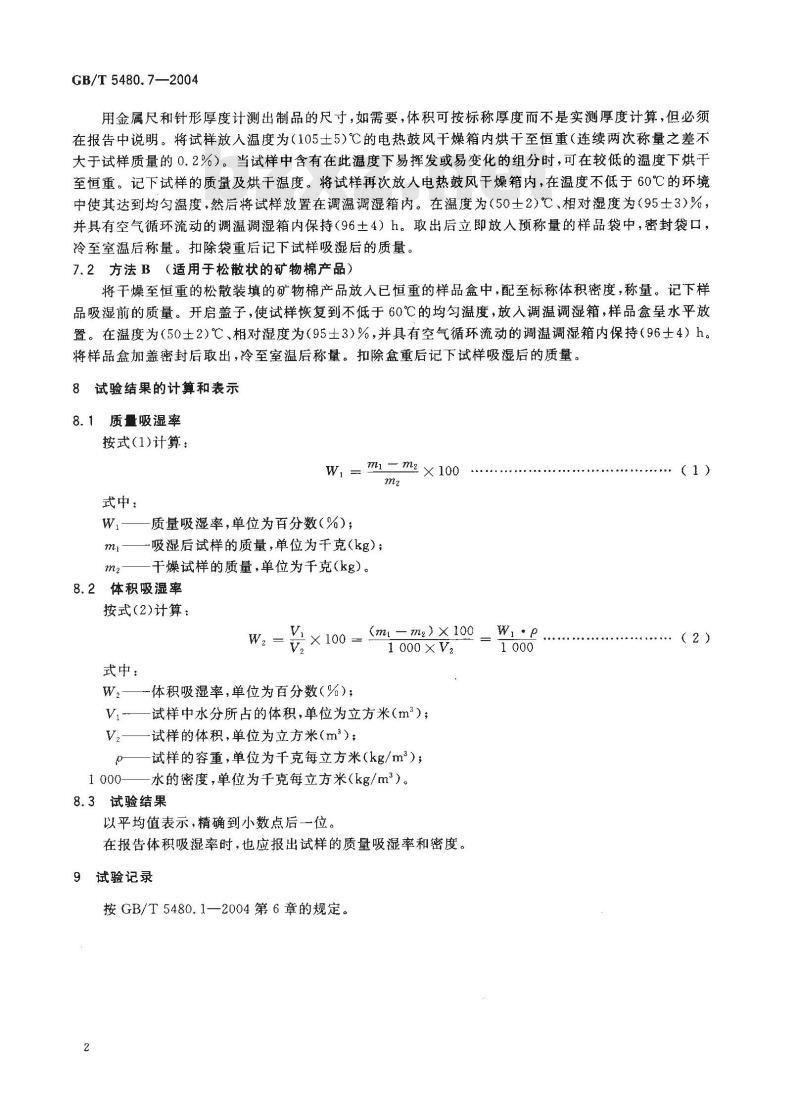

用金属尺和针形厚度计测出制品的尺寸，如需要，体积可按标称厚度而不是实测厚度计算，但必须在报告中说明。将试样放人温度为（105士5）℃的电热鼓风干燥箱内烘干至恒重（连续两次称量之差不大于试样质量的0.2%）。当试样中含有在此温度下易挥发或易变化的组分时，可在较低的温度下烘于至恒重。记下试样的质量及烘干温度。将试样再次放人电热鼓风干燥箱内，在温度不低于60℃的环境中使其达到均匀温度，然后将试样放置在调温调湿箱内。在温度为（50士2）℃、相对湿度为（95士3）%，并具有空气循环流动的调温调湿箱内保持（96土4）h。取出后立即放人预称量的样品袋中，密封袋口，冷至室温后称量。扣除袋重后记下试样吸混后的质量。7.2方法B（适用于松散状的矿物棉产品）将干燥至恒重的松散装填的矿物棉产品放人已恒重的样品盒中，配至标称体积密度，称量。记下样品吸湿前的质量。开启盖子，使试样恢复到不低于60℃的均勾温度，放入调温调湿箱，样品盒呈水平放置。在温度为（50±2)℃、相对湿度为（95土3)%，并具有空气循环流动的调温调湿箱内保持（96士4）h。将样品盒加盖密封后取出，冷至室温后称量。扣除盒重后记下试样吸湿后的质量。8试验结果的计算和表示
8、1质量吸湿率
按式(1)计算：
式中：
W1——质量吸湿率，单位为百分数（%）；m - m2 × 100
ml—吸湿后试样的质量，单位为千克(kg)；m2
干燥试样的质量，单位为千克（kg）。8.2体积吸湿率
按式(2)计算：
x100 =(m-100
1 000 X V2
式中：
W2—体积吸湿率，单位为百分数(%）;试样中水分所占的体积，单位为立方米（m\）；Vi-
V—一试样的体积，单位为立方米(m2）；试样的容重，单位为千克每立方米（kg/m）；1000—水的密度，单位为千克每立方米（kg/m2）。8.3试验结果
以平均值表示,精确到小数点后一位。在报告体积吸湿率时，也应报出试样的质量吸湿率和密度。9试验记录
按GB/T5480.1一2004第6章的规定。2
（1）
GB/T 5480.7—2004

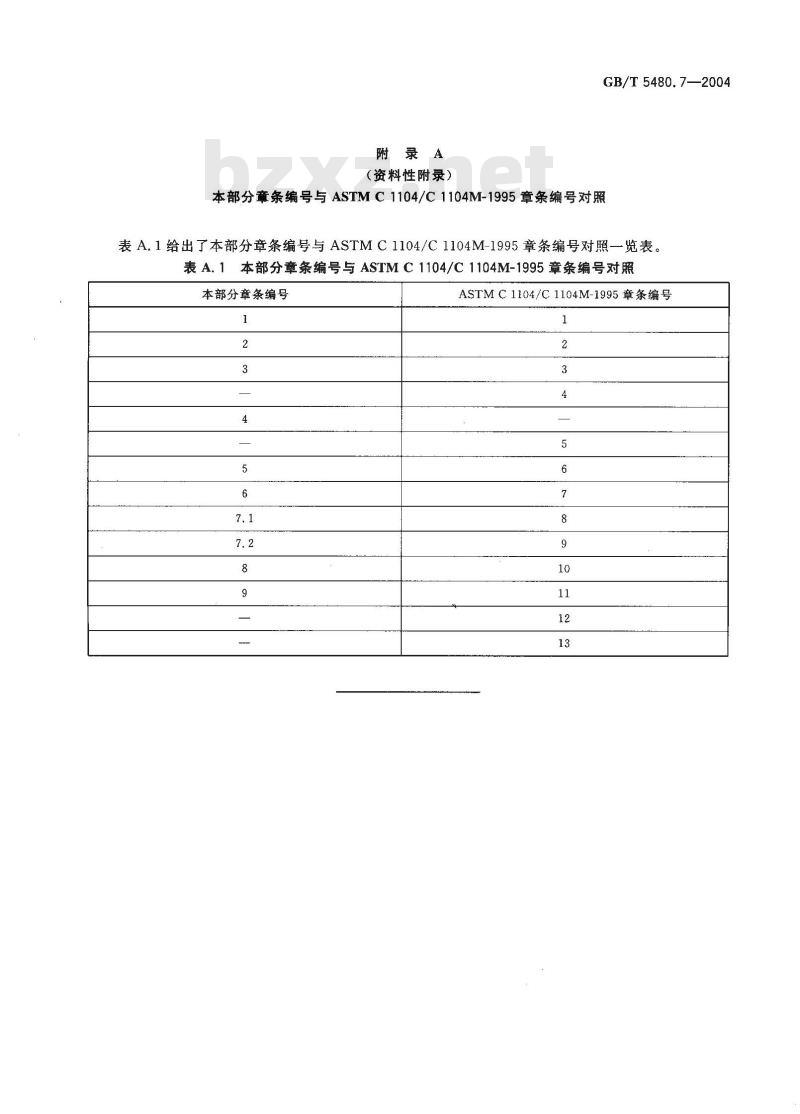

附录A
(资料性附录）
本部分章条编号与ASTMC1104/C1104M-1995章条编号对照表A.1给出了本部分章条编号与ASTMC1104/C1104M-1995章条编号对照一览表。表A.1本部分章条编号与ASTMC1104/C1104M-1995章条编号对照ASTMC1104/C1104M-1995章条编号本部分章条编号
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
