【国家标准(GB)】 氟石化学分析方法 氢氟酸重量法测定二氧化硅量

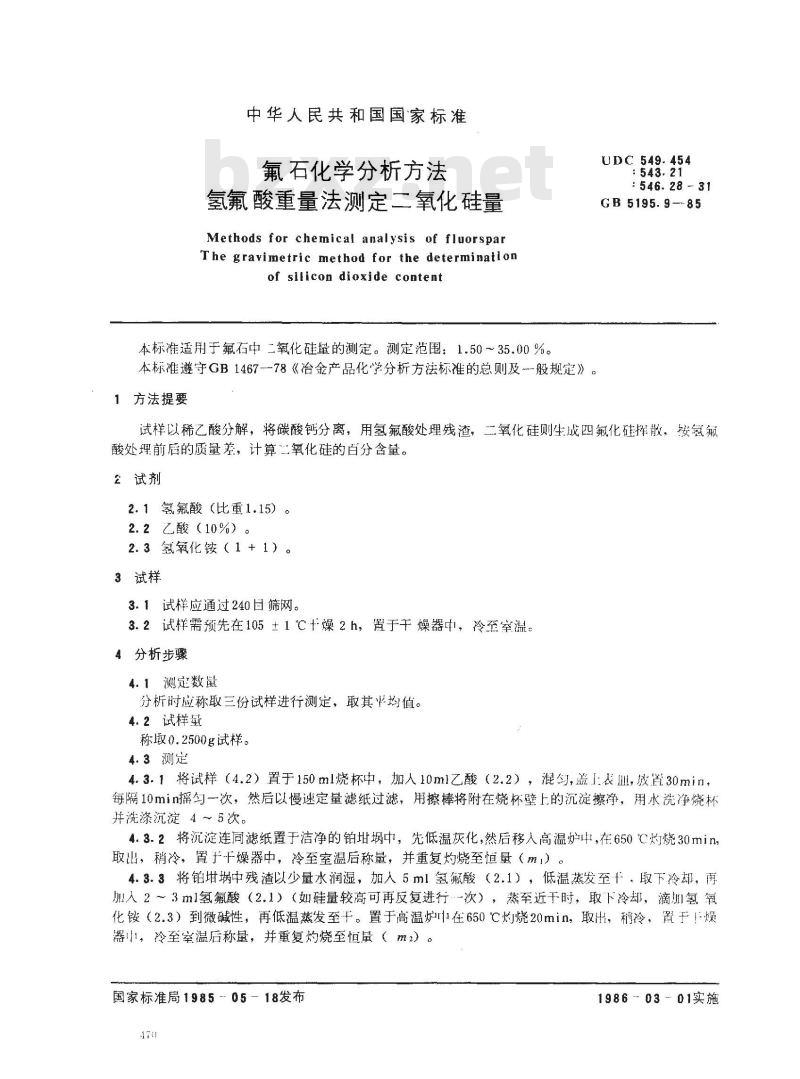

中华人民共和国国家标准
氟石化学分析方法
氢氟酸重量法测定二氧化硅量
Methods for chemical analysis of fluorsparThe gravimetric method for the determinationof silicon dioxide content
本标准适用于氟石中二氧化硅量的测定。测定范围：1.50～35.00%。本标准遵守GB146778《冶金产品化学分析方法标准的总则及-般规定》。1方法提要
UDC 549.454
: 546.28 - 31
GB 5195.9-85
试样以稀乙酸分解，将碳酸钙分离，用氢氟酸处理残渣，二氧化硅则生成四氟化硅挥散，按氢氟酸处理前后的质量差，计算二氧化硅的白分含量。2试剂
2.1氢氟酸（比重1.15）。
2.2乙酸（10%）。
2.3氢氧化铵（1+1）。
3试样
3.1试样应通过240筛网。
3.2试样需预先在105±1℃+燥2h，置于干燥器中，冷至室温。4分析步骤
4.1测定数鼠
分析时应称取三份试样进行测定，取其平均值。4.2试样量bzxZ.net
称取0.2500g试样。
4.3测定
4.3.1将试样（4.2）置于150ml烧杯中，加人10ml乙酸（2.2），混勾，盖上表l，放置30min，每隔10min摇匀一次，然后以慢速定量滤纸过滤，用擦棒将附在烧杯壁上的沉淀擦净，用水洗净烧杯并洗涤沉淀4～5次。
4.3.2将沉淀连同滤纸置于洁净的铂埚中，先低温灰化，然后移人高温炉中，在650℃灼烧30min，取出，稍冷，置于燥器中，冷至室温后称量，并重复灼烧至恒量（m）。4.3.3将铂埚中残渣以少量水润湿，加人5ml氢氟酸（2.1），低温蒸发至十：取下冷却，再加人2～3m1氢氟酸（2.1）（如硅量较高可再反复进行次），蒸至近于时，取下冷却，滴Ⅲ氢氧化铵（2.3）到微碱性，再低温蒸发至干。置于高温炉在650℃灼烧20min，取出，稍冷，于！燥器中，冷至室温后称量，并重复灼烧至恒量（㎡2）。国家标准局1985-05-18发布
198603-01实施

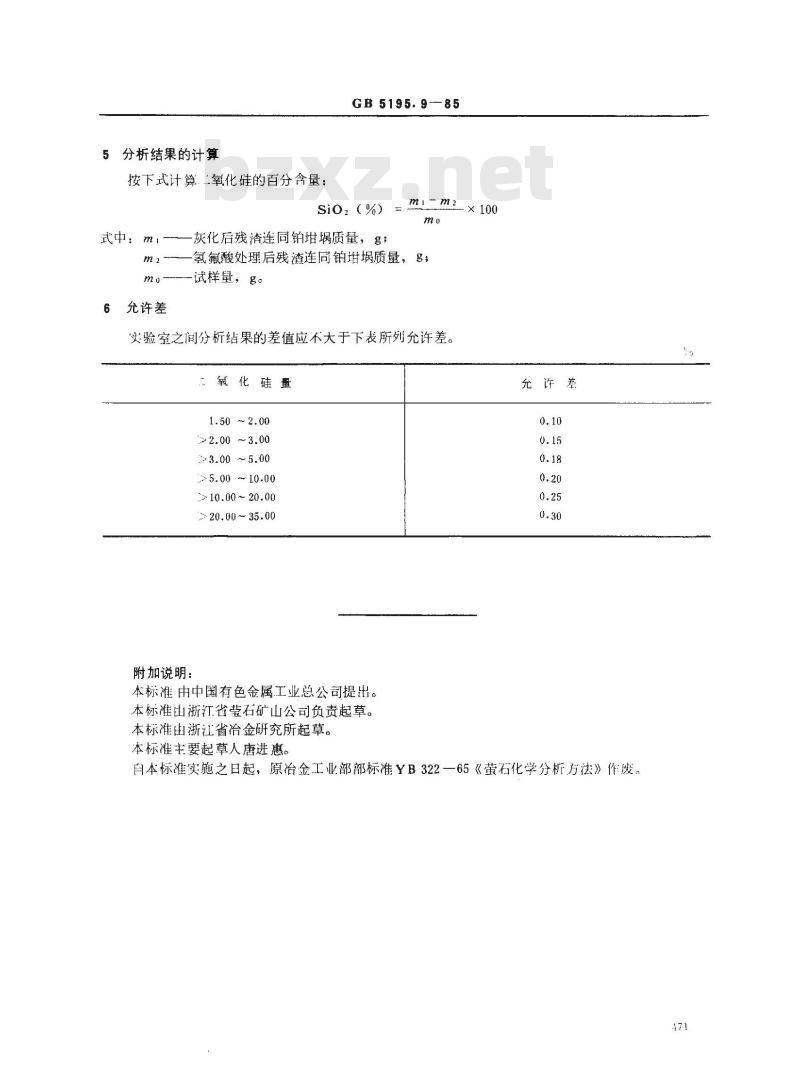

5分析结果的计算
按下式计算，氧化硅的百分含量：GB5195.9—85
Sio2 (%)
式中： mi-
灰化后残渣连同铂埚质量，名；ml-m2
氢氟酸处理后残渣连同铂埚质量，g；m.试样量，g。
6允许差
实验室之间分析结果的差值应不大于下表所列允许差。二氧化硅量
1.50 ～2.00
2.00～3.00
3.00 ~5.00
5.00 ~ 10.00
10.00 ~ 20.00
20.00~35.00
附加说明：
本标准由中国有色金属工业总公司提出。本标准山浙江省莹石矿山公司负责起草。本标淮由浙江省冶金研究所起草。本标准主要起草人唐进惠。
允许差
冉本标准实施之日起，原冶金工业部部标准YB322一65《董石化学分析方法》作废，471
