【国家标准(GB)】 烧结金属材料和硬质合金弹性模量测定

GB/T 5166-1998

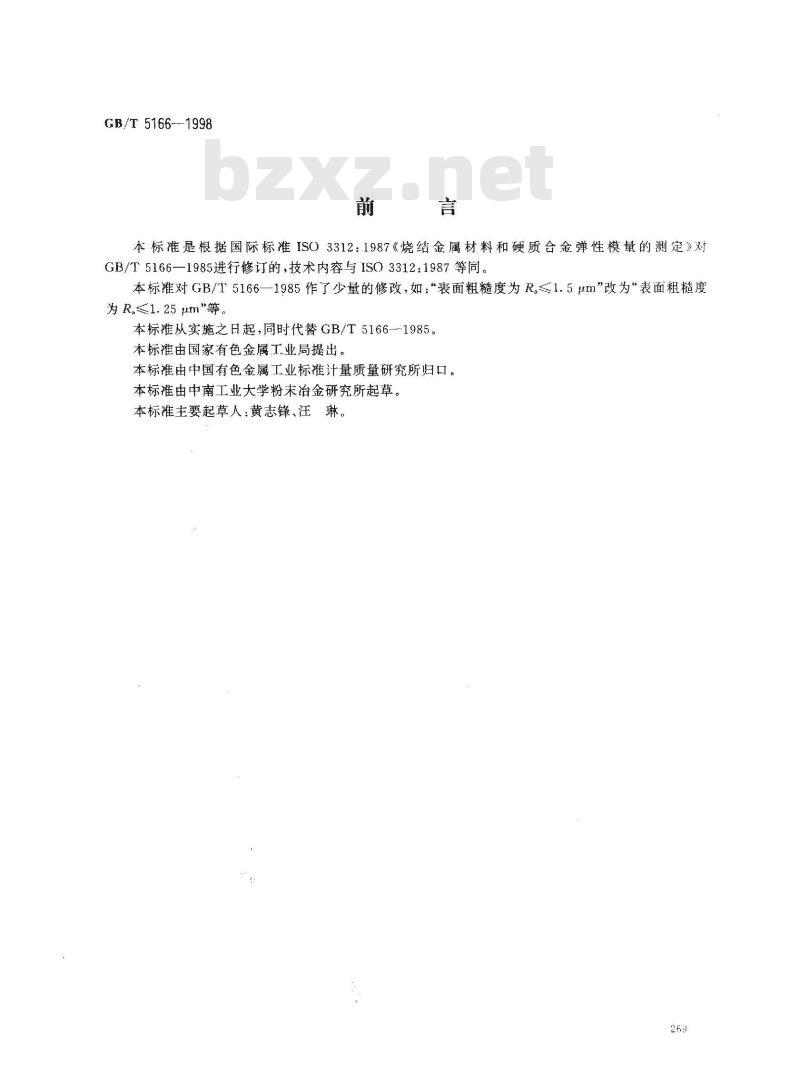

本标准是根据国际标准ISO3312：1987《烧结金属材料和硬质合金弹性模量的测定》对GB/T5166一1985进行修订的，技术内容与ISO3312：1987等同。本标准对GB/T5166一1985作了少量的修改，如：“表面粗糙度为R。≤1.5um”改为“表面粗糙度为 R,≤1.25 μm\等。
本标准从实施之月起，同时代替GB/T5166-1985。本标准由国家有色金属工业局提出。本标准由中国有色金属工业标准计量质量研究所归口。本标准由中南工业大学粉末治金研究所起草。本标准主要起草人：黄志锋、汪琳。269
GB/T5166—1998

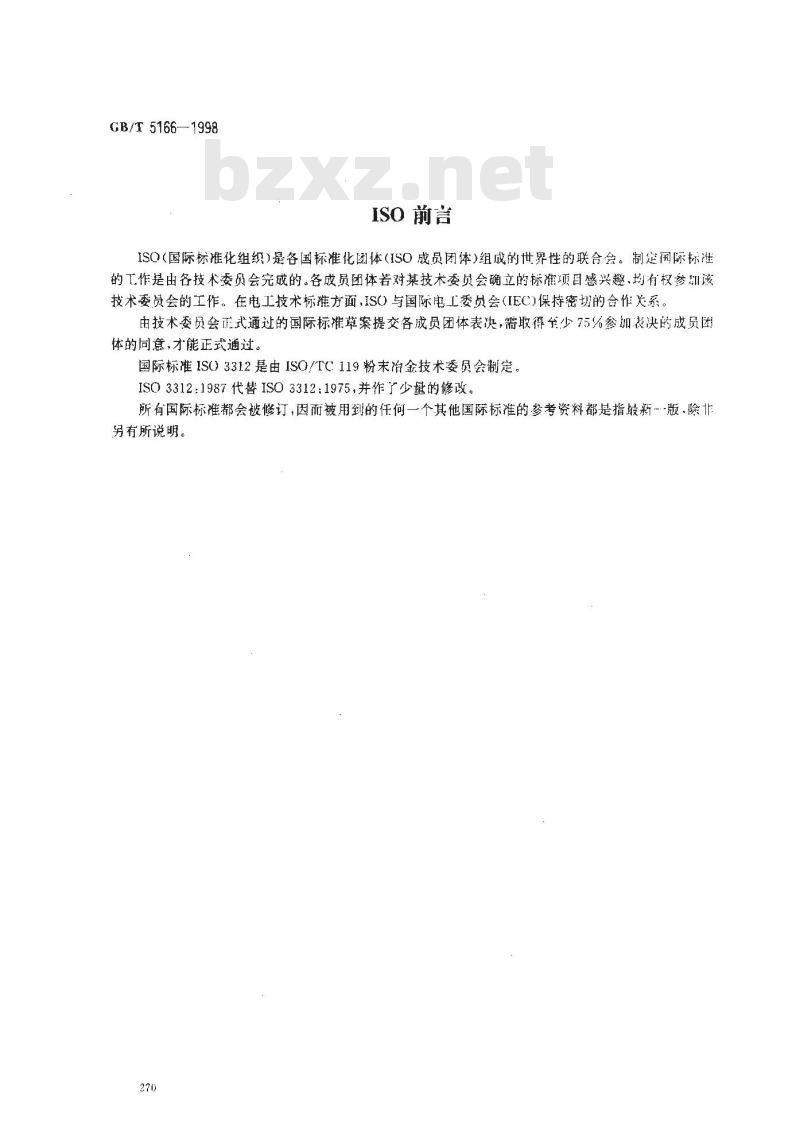

ISO前言
ISO（国际标推化组织)是各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作是由各技术委员会完成的。各成员团体若对某技木委员会确立的标准项目感兴趣、均有权参如该技术委员会的工作，在电工技术标方面，ISO)与国际电工委员会（IEC)保持密切的合作关系。由技术委员会正式通过的国际标准草案提交各成员团体表决，需取得至少75%参加表决的成员团体的同意，才能正式通过。
国际标准ISO3312是由ISO/TC119粉末冶金技术委员会制定。ISO3312:1987代替ISO3312：1975，并作了少量的修改。所有国际标准都会被修订，因而被用到的任何一个其他国际标准的参考资料都是指最新版·除作另有所说明。
1范围

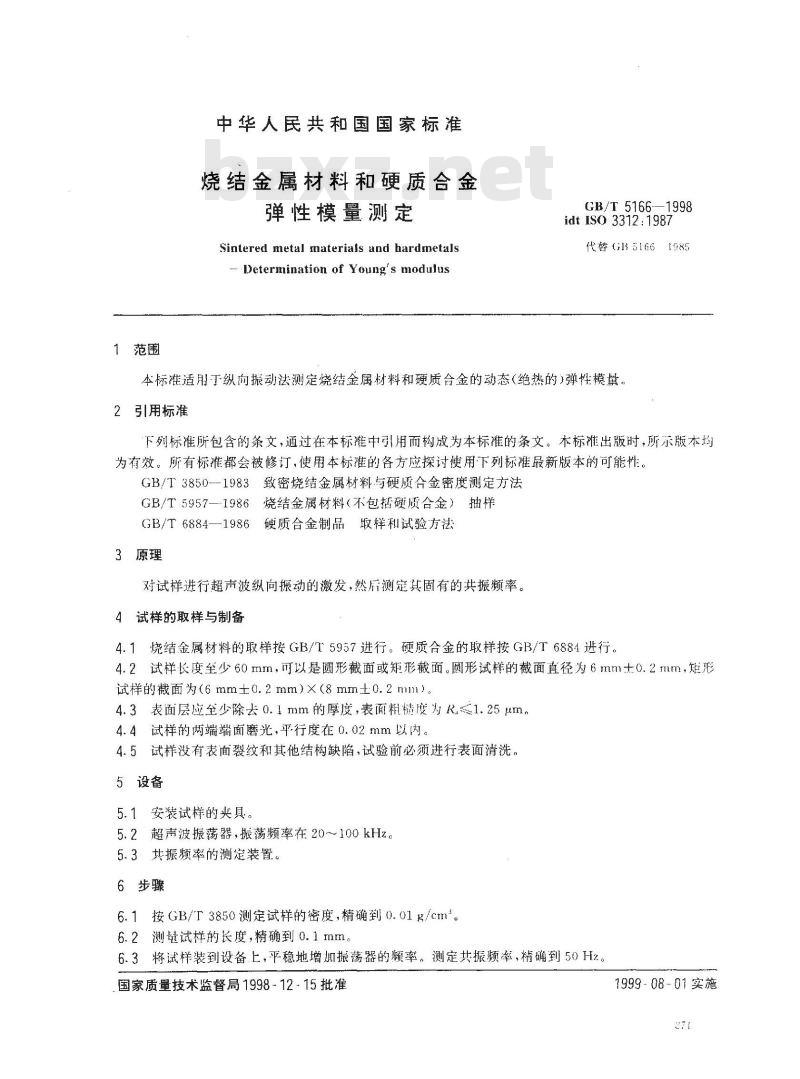

中华人民共和国国家标准
烧结金属材料和硬质合金
弹性模量测定
Sintered metal materiais and hardmetals-- Determination of Young's modulusGB/T 5166-—1998
idt ISO 3312:1987
代替351661985
本标准适用于纵向振动法测定烧结金属材料和硬质台金的动态(绝热的)弹性模。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标摊出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3850--1983致密烧结金属材料与硬质合金密度测定方法GB/T5957—-1986烧结金属材料（不包括硬质合金）抽样GB/T6884--1986硬质合金制品取样利试验方法3原理
对试样进行超声波纵向振动的激发，然后测定其固有的共振频率。4试样的取样与制备
4.1烧结金属材料的取样按GB/T5957进行。硬质合金的取样按GB/T6884进行。4.2试样长度至少60mm，可以是圆形截面或矩形截面圆形试样的截面直径为6mm+0.2mm，矩形试样的截面为（6mm±0.2mm)X（8mm±0.2mm)。4.3表面层应至少除去0.1mm的厚度，表面粗糙度为R≤1.25μm。4.4试样的两端端面磨光，平行度在0.02mm以内。4.5试样没有表面裂纹和其他结构缺陷，试验前必须进行表面清洗。5设备
5.1安装试样的夹具。
5.2超声波振荡器，振荡频率在20～100kHz。5.3共振频率的测定装置。
6步骤
6.1按GB/T3850测定试样的密度，精确到0.01g/cm。6.2测量试样的长度，精确到0.1mm。6.3将试样装到设备上，平稳地增加振荡器的频率。测定共振频率，精确到50Hz。国家质量技术监督局1998-12~15批准1999-08-01实施

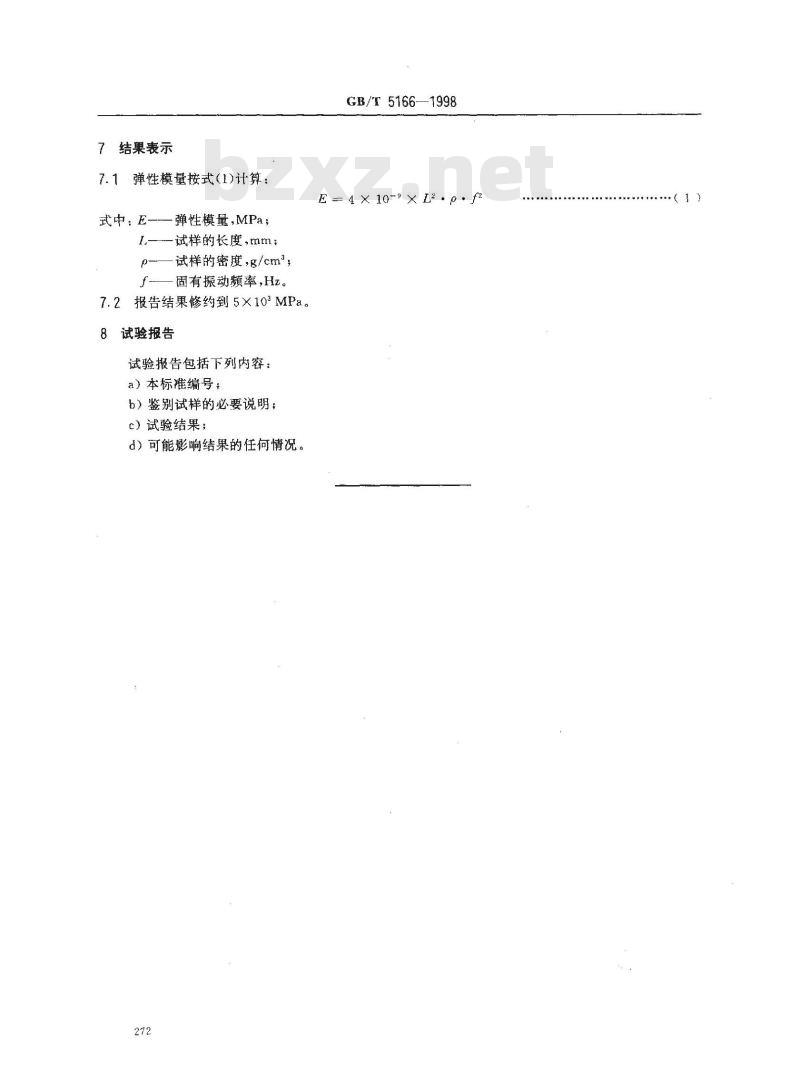

7结果表示
7.1弹性模量按式(1)计算：
式中：E—
弹性模量，MPa；
试样的长度，mm；
试样的密度，g/cm；
一固有振动频率,Hz。
报告结果修约到5×10°MPa。
试验报告
试验报告包括下列内容：
a）本标准编号；
b）鉴别试样的必要说明；
c）试验结果；bzxz.net
d）可能影响结果的任何情况。
GB/T 5166—1998
E = 4 × 10-9 × L2 0: f2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
