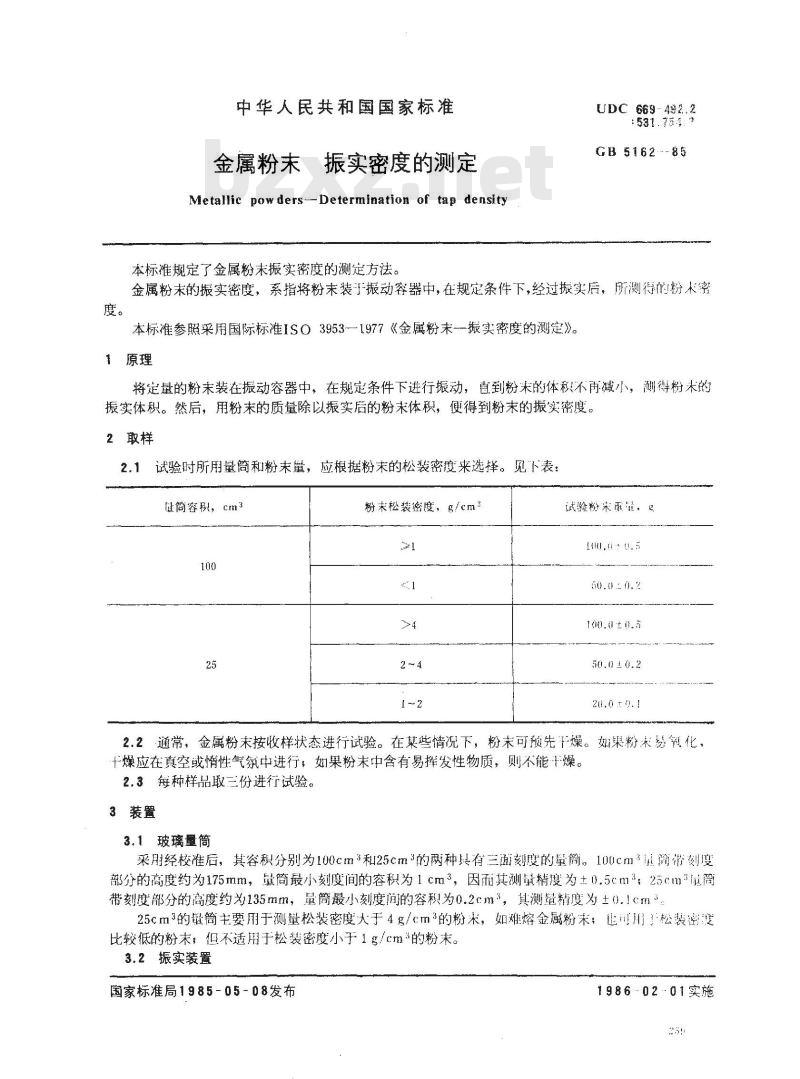

【国家标准(GB)】 金属粉末 振实密度的测定

中华人民共和国国家标准
振实密度的测定
金属粉末
Metallic powders--Determination of tap density本标准规定了金属粉未实密度的测定方法。UDC669482..2
:531.754.3
GB 5162.-85
金属粉未的振实密度，系指将粉末装于振动容器中，在规定条件下，经过振实后，所测得的粉未密本标准参照采用国际标准1SO39531977《金属粉未--振实密度的测定》。1原理
将定量的粉末装在振动容器中，在规定条件下进行振动，直到粉未的体积不再减小，測得粉未的振实体积。然后，用粉未的质量除以振实后的粉未体积，便得到粉末的振实密度。2取样
试验时所用量简和粉末量，应根据粉末的松装密度来选择。见下表：社简容积，cm3
粉未松装密度，g/cm3
试验粉来雨量。多
100.0 ±015
50.0 ±0.2
20.0 t0.1
2.2通常，金属粉未按收样状态进行试验。在某些情况下，粉未可预先干燥。如果粉来易氧化，「燥应在真空或惰性气氛中进行，如果粉末中含有易挥发性物质，则不能干燥。2.3每种样品取三份进行试验。
3装置
3.1玻璃量筒
采用经校准后，容积分别为100cm3和25cm3的两种具有三面刻度的量筒。100cm3直简带刻度部分的高度约为175mm，量筒最小刻度间的容积为1cm3，因而其测量精度为±0.5cm3；25cm值筒带刻度部分的高度约为135mm，量筒最小刻度间的容积为0.2cm\，其测量精度为±0.1cm25cm3的量简主要用于测量松装密度大于4g/cm\的粉未，如难熔金属粉未；也可用！松装密比较低的粉末，但不适用于松装密度小于1g/cm\的粉未。3.2振实装置
国家标准局1985-05-08发布
1986-02·01实施下载标准就来标准下载网

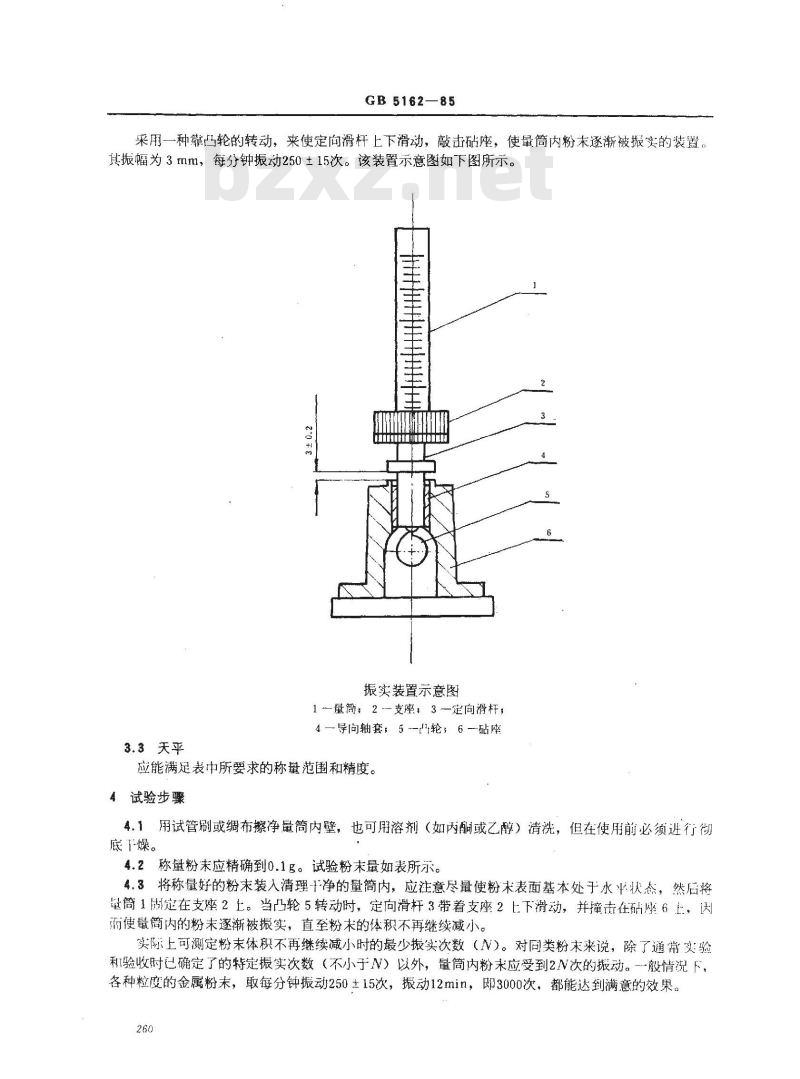

GB5162—85
采用一种靠凸轮的转动，来使定向滑杆上下滑动，敲击砧座，使量筒内粉末逐渐被振实的装置。其振幅为3mm，每分钟振动250±15次。该装置示意图如下图所示。4
振实装置示意图
1量筒；2支座；3—定向滑杆，
4—导问轴套；5一轮，6一砧座
3.3天平
应能满足表中所要求的称量范围和精度。4试验步骤
4.1用试管刷或绸布擦净量筒内壁，也可用溶剂（如内酮或乙醇）清洗，但在使用前必须进行彻底干燥。
4.2称量粉未应精确到0.1g。试验粉末量如表所示。4.3将称量好的粉末装入清理干净的量筒内，应注意尽量使粉末表面基本处于水平状态，然后将量筒1脚定在支座2上。当凸轮5转动时，定向滑杆3带着支座2上下滑动，并撞击在贴座6上，因而使量简内的粉未逐渐被振实，直至粉未的体积不再继续减小。实际上可测定粉末体积不再继续减小时的最少搬实次数（N）。对同类粉末来说，除了通常实验和验收时已确定了的特定摄实次数（不小子N）以外，量筒内粉末应受到2N次的振动。一般情况下，各种粒度的金属粉末，取每分钟振动250土15次，振动12min，即3000次，都能达到满意的效果。260

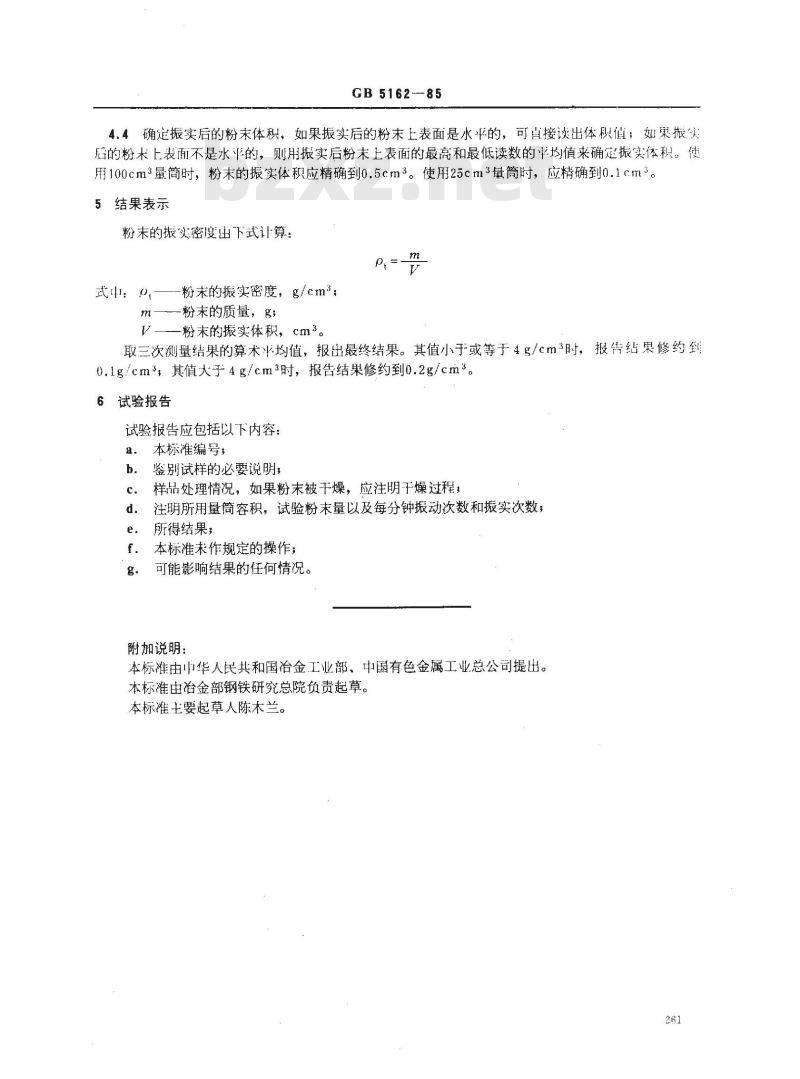

GB5162--85
4.4确定振实后的粉未体积，如果振实后的粉未上表面是水平的，可点接读出体积值；如振实后的粉未上表面不是水平的，则用振实后粉末上表面的最高和最低读数的平均值来确定振实体积。使用100cm2量筒时，粉末的振实体积应精确到0.5cm3。使用25cm3量筒时，应精确到0.1cm。5结果表示
粉未的振实密度出下式让算：
武： 0
-粉未的振实密度，g/cm°；
-粉末的质量，g；
粉末的振实体积，cm3。
取三次测量结果的算术半均值，报出最终结果。其值小于或等于4g/cm3时，报街结果修约到0.lg/cm*，其值大于4g/cm2时，报告结果修约到o.2g/cm3。6试验报告
试验报告应包括以下内容：
本标准编号：
鉴别试样的必要说明，
样品处理情况，如果粉末被干燥，应注明于燥过程，注明所用量筒容积，试验粉末量以及每分钟搬动次数和实次数；所得结果；
本标准未作规定的操作；
可能影响结果的任何情况。
附加说明：
本标准由市华人民共和国冶金工业部、中国有色金属工业总公司提出。本标准由冶金部钢铁研究总院负责起草。本标准士要起草人陈木兰。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
