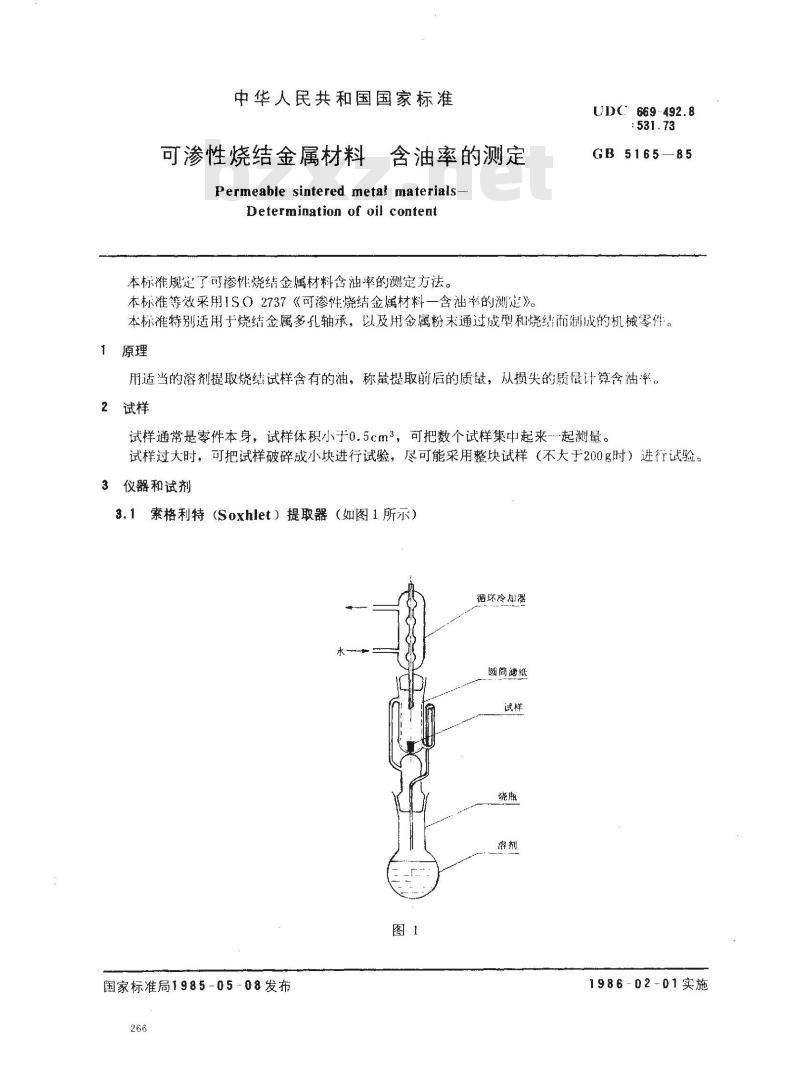

【国家标准(GB)】 可渗性烧结金属材料 含油率的测定

中华人民共和国国家标准
可渗性烧结金属材料
含油率的测定
Permeable sintered meta! materialsDetermination of oil content本标准规定了可渗性烧结金属材料含油率的测定方法。本标准等效采用ISO2737《可渗性烧结金属材料一含油率的测定》。UDC 669-492.8
GB5165—85
本标准特别适用于烧结金属多孔轴承，以及用金属粉未通过成型和烧结而制成的机械零件。原理
用适当的溶剂提取烧结试样含有的油，称量提取前后的质量，从损失的质量计算含油率。2试样
试样通常是零件本身，试样体积小于0.5cm3，可把数个试样集中起来-起测量。试样过大时，可把试样破碎成小块进行试验，尽可能采用整块试样（不大于200g时）进行试验。3仪器和试剂
3.1索格利特（Soxhlet）提取器（如图1所示）循环冷知器
圆筒滤纸
国家标准局1985-05-08发布
1986-02-01实施
3.2真空浸油装置wwW.bzxz.Net

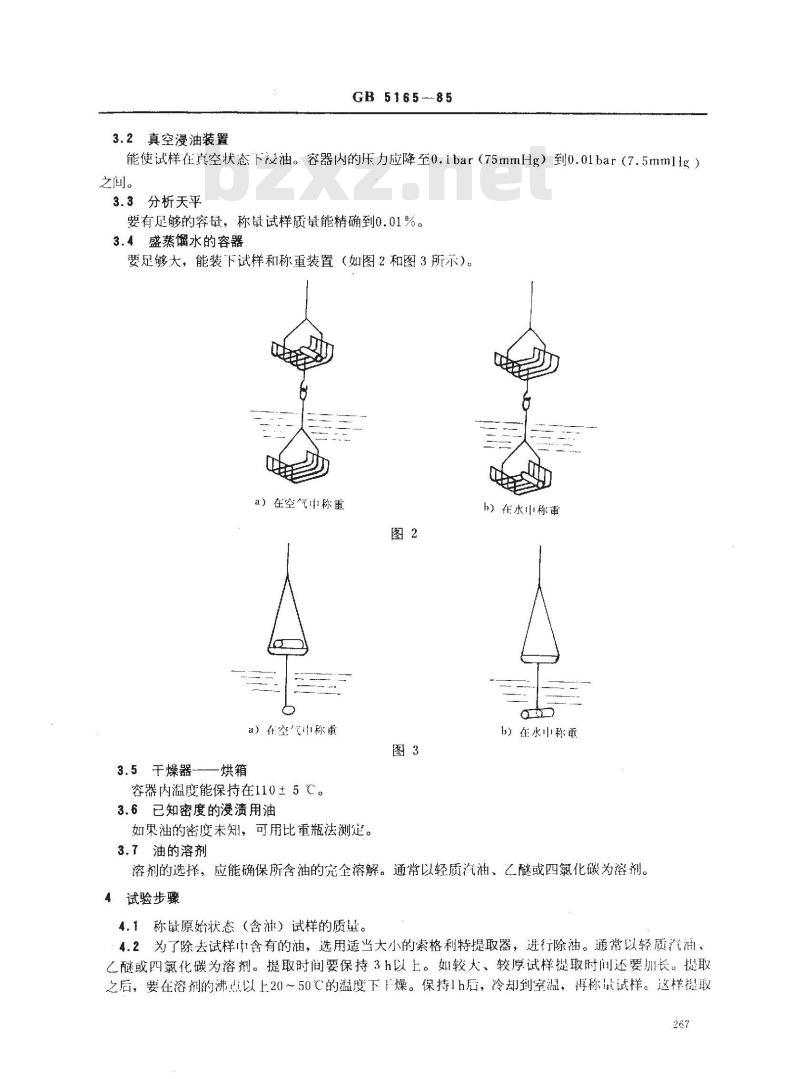

GB5165--85
能使试样在真空状态下没油。容器内的压力应降至0.1bar（75mmHg）到0.01bar（7.5mmlg）之间。
3.3分析天平
要有够的容量，称试样质量能精确到0.01%。3.4盛蒸馏水的容器
要足够大，能装下试样和称重装置（如图2和图3所示）。a）在空气中称重
a）在空气中称重
3.5干燥器—-—烘箱
容器内温度能保持在110±5℃。3.6已知密度的漫渍用油
如果油的密度未知，可用比重瓶法测定。3.7油的溶剂
b）在水中称重
b）在水中称重
溶剂的选择，应能确保所含油的完全溶解。通常以轻质汽油、乙醚或四氯化碳为溶剂。4试验步骤
4.1称量原始状态（含油）试样的质量。：4.2为了除去试样中含有的油，选用适当大小的索格利特提取器，进行除油。通常以轻质汽油、乙醚或四氯化碳为溶剂。提取时间要保持3h以上。如较大、较厚试样提取时间还要加长。提取之后，要在溶剂的沸点以上20～50℃的溢度下燥。保持1h唇，冷却到室温，再称量试样。这样提取267

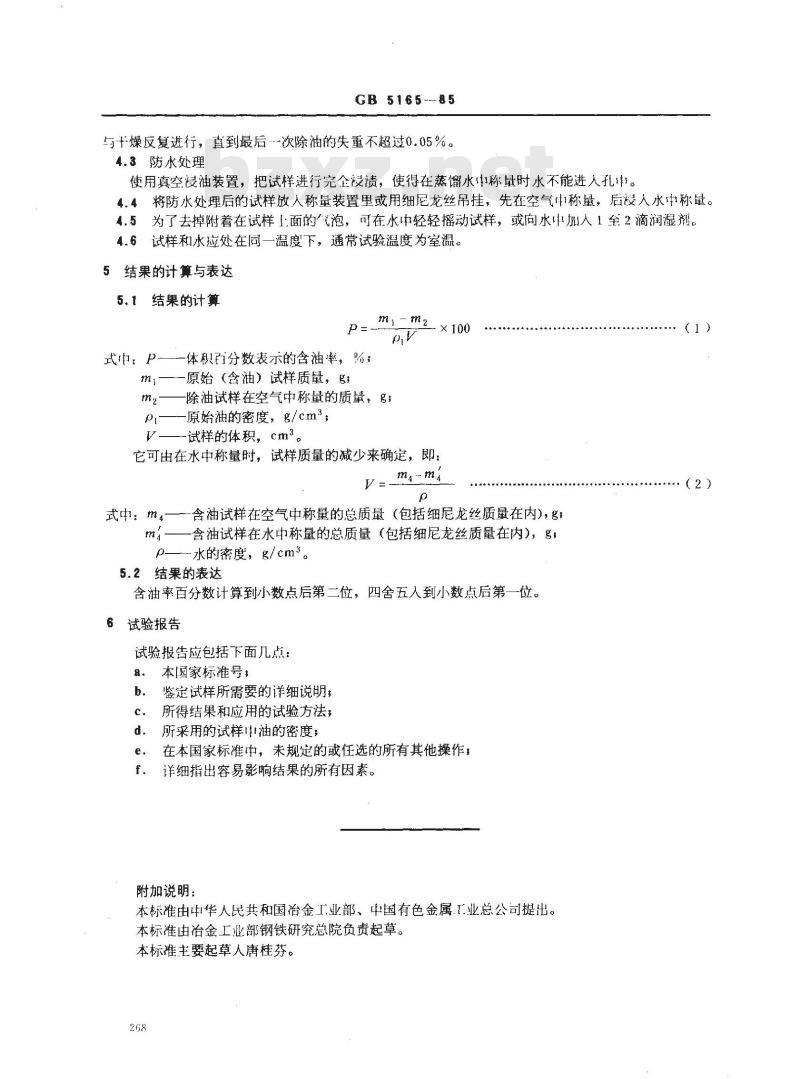

GB 5165---85
与十燥反复进行，直到最后-次除油的失重不超过0.05%。4.3防水处理
使用真空浸油装置，把试样进行完全浸渍，使得在蒸馏水中称量时水不能进人孔。4.4将防水处理后的试样放人称量装置里或用细尼龙丝吊挂，先在空气中称量，后没人水中称量。4.5为了去掉附着在试样上面的气泡，可在水中轻轻摇动试样，或向水中加人1垒2滴润湿剂。4.6试样和水应处在同一温度下，通常试验温度为室温。5结果的计算与表达
结果的计算
式中：P——-体积百分数裴示的含油率，%；mz-m2
m，—一原始（含油）试样质量，g,一除油试样在空气中称量的质量，g；mz
一原始油的密度，g/cm2；
V—试样的体积，cm2。
它可由在水中称量时，试样质量的减少来确定，即：mg-m
式中: m4-
含油试样在空气中称量的总质量（包括细尼龙丝质量在内），g：含油试样在水中称量的总质量（包括细尼龙丝质量在内)，g：0——水的密度，g/cm2。
结果的表达
含油率百分数计算到小数点后第二位，四舍五人到小数点后第一位。试验报告
试验报告应包括下面几点：
本国家标准号；
鉴定试样所需要的详细说明，
所得结果和应用的试验方法，
所采用的试样油的密度；
在本国家标准中，未规定的或任选的所有其他操作，详细指出容易影响结果的所有因素。附加说明：
本标准由中华人民共和国冶金工业部、中国有色金属工业总公司提出。本标准由冶金工业部钢铁研究总院负责起草。本标准主要起草人唐桂芬。
（1）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
