【国家标准(GB)】 金属粉末(不包括硬质合金用粉)与成型和烧结有联系的尺寸变化的测定方法

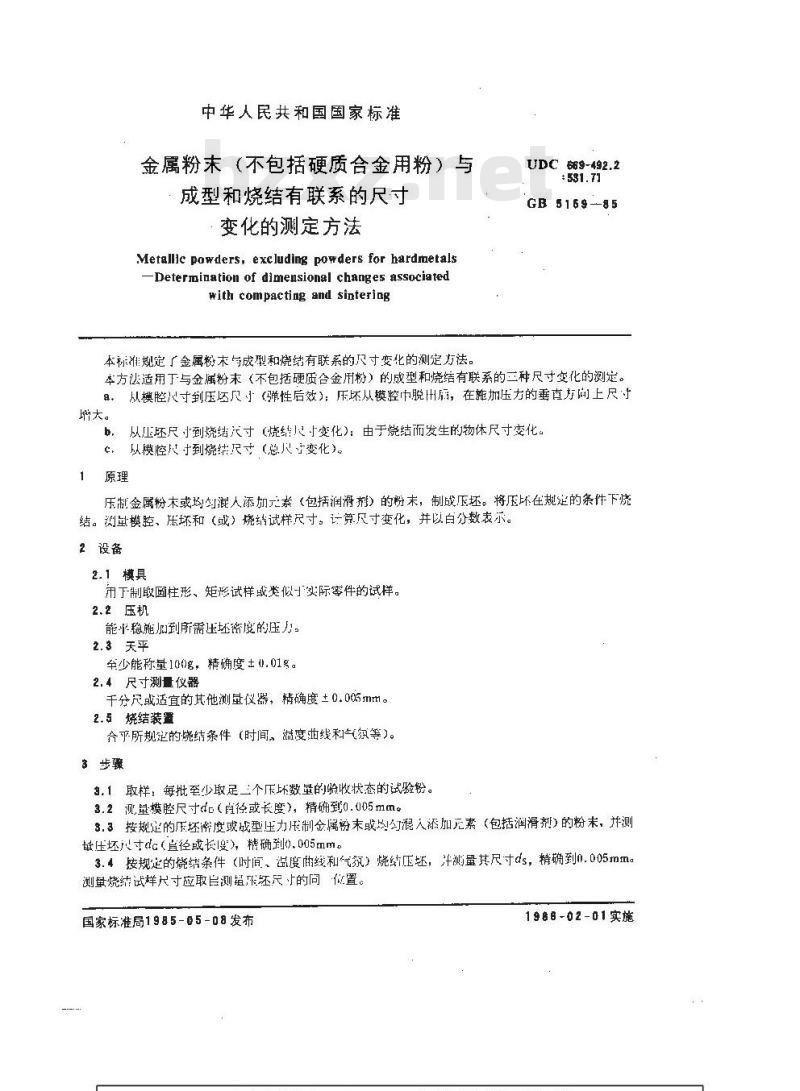

中华人民共和国国家标准
金属粉末（不包括硬质合金用粉）与成型和烧结有联系的尺寸
变化的测定方法
Metallce powders, excluding powders for hardmetals-Determination of dimensional changes associatedwith compacting and sinteringUDC669-492.2
GB5169-85
本标准规定了金属粉末与成型和烧结有联系的尺寸变化的测定方法。本方法适用下与金属粉末（不包括硬质合金用粉）的成型和烧结有联系的三种尺寸变化的测定。8.从模腔心寸到压尺小（弹性后效)；历坏从模腔巾中脱出后，在施加压方的垂直方间上尺寸大。
从压还尺寸到烧结尺寸（烧结尺十变化)：由于烧结而发生的物体尺寸变化。b.
从模腔尺寸到烧结尺寸（总尺寸变化）。c
压制金属粉末或均均混人添加元素（包括润滑剂）的粉末，制成压坏。将压环在规定的条件下烧结。测虽模腔、压坏和（或）烧绢试样尺寸。计算尺寸变化，并以白分数表示。2设备
2.1模具
而丁制取圆柱形、矩形试样或类似→实际零件的试样。2.2压机
能平稳施加到所需压坏密度的压力。2.3天平
至少能称量100g，精确度士非.01g。2.4尺寸测量仪器
千分尺或适宜的其他测量仪器，精确度±0.005mm。2.5烧结装置
合乎所规定的烧结条件（时间，流度拍线利气须等）。3步骤
3.1取样：每批至少取足三个压坏数量的验收状态的试验粉。3.2测量模腔尺寸d（直径或长度），精确到0.005mm。3.3按规定的压坏游度或成型压力压制金属粉未或均切混人添加元素（包括润滑剂）的粉未，并测量压坏穴寸dc（直径或长度），精确到0.005mm3.4按规定的烧结条件（时间、湿度雨线和气筑）烧结压还，汁测量其尺寸ds，精确到n.005mma测量烧结试样尺寸应取自测措张还尺的同位置。国家标准局1985-05-08发布
1986-02-01实施

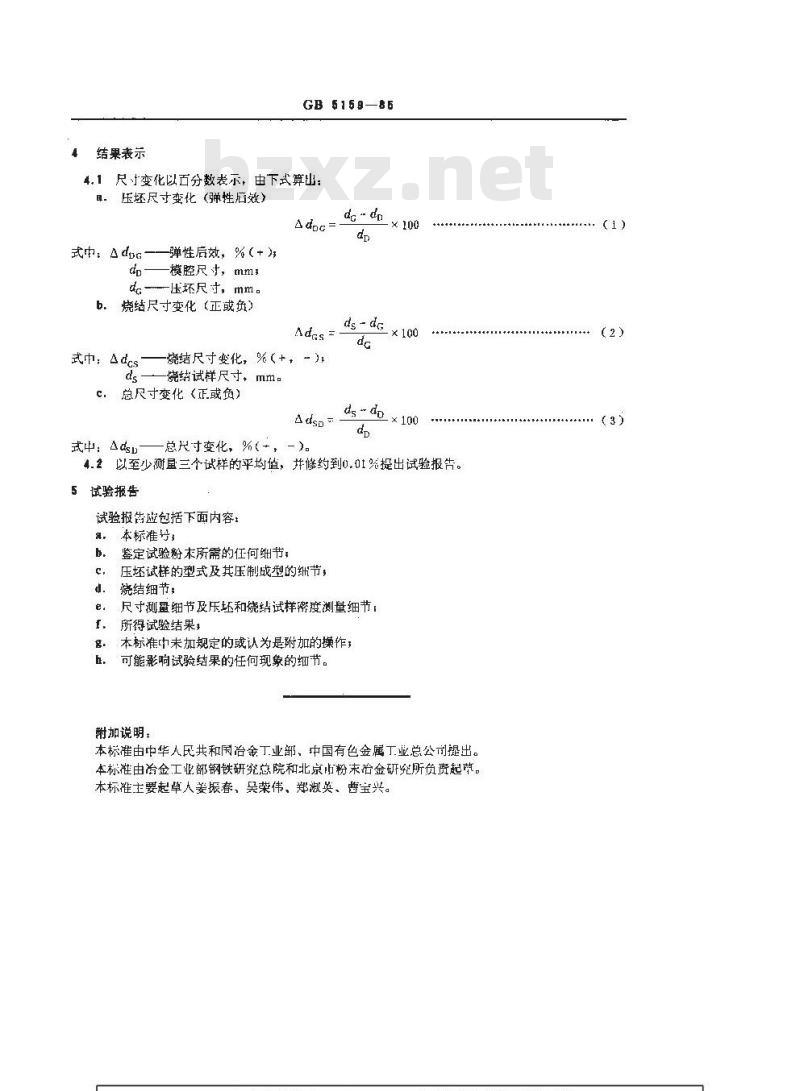

结果表示
GB 5159—86
4，1尺寸变化以百分数表示，由下式算出：压坏尺寸变化 (弹性居效)
式中:Adus-
弹性后效，%（+）
模腔尺寸，mms
d.——-压坏尺寸，mm。
b烧结尺寸变化（正或负）
式中：Adcs
烧结尺寸变化，%（+，～)，
烧结试样尺寸，mm。
总尺寸变化（正或负）
式中：Adsu
总尺寸变化，%（→，一)。
ds - de
4.2以至少测显三个试样的平均值，并修约到0.01%提出试验报告。5试验报告
试验报告应包括下面内容：
本标准号：
鉴定试验粉末所需的任何细节；压坏试样的型式及其压制成型的细节，烧结细节：www.bzxz.net
尺寸测叠细节及压坏和烧结试样密度测量细节，所得试验结果，
本标准中未加规定的或认为是附加的操作；可能影响试验结果的任何现象的细节。附加说明：
本标准由中华人民共和闲冶金工业部，中国有色金属工业总公司提出。本标准由冶金工业部钢铁研究总院和北京市粉末冶金研究所负责起草。本标准主要起草人姜振春，吴荣伟、郑淑英、曹宝兴。(1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
