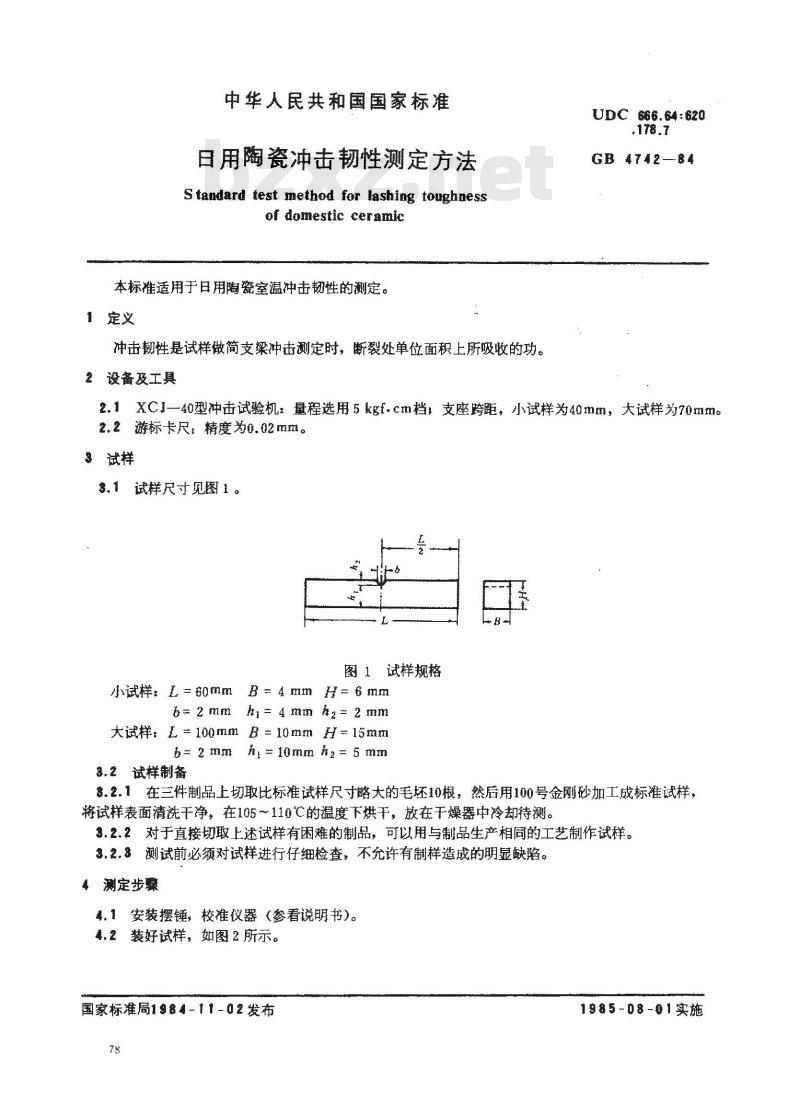

中华人民共和国国家标准
日用陶瓷冲击韧性测定方法
S tandard test method for lashing toughnessof domestic ceramic
本标准适用于日用陶瓷室温冲击韧性的测定。1定义
冲击韧性是试样做简支梁冲击定时，断裂处单位面积上所吸收的功。2设备及工具
UDC 666.64: 620
.178.7
GB弄712—B4
2.1XCJ一40型冲击试验机：量程选用5kgf.cm档，支座跨距，小试样为40mm，大试样为70mm。2.2游标卡尺，精度为0.02mm。
3.1试样尺寸见图1。
图1试样规格
小试样：L=60mm B=4mm H=6mm
6=2mmh=4mmh2=2mm
大试样：L=100mmB=10mmH=15mm
h=10mh2=5mm
3.2试样制备
3.2.1在三件制品上切取比标准试样尺寸略大的毛坏10根，然后用100号金刚砂加工成标准试样，将试样表面清洗干净，在105～110℃的温度下烘干，放在干燥器中冷却待测。3.2.2对于直接切取上述试样有困难的制品，可以用与制品生产相同的工艺制作试样。3.2.3测试前必须对试样进行仔细检查，不允许有翻样造成的明显缺陷。4测定步骤
表，1安装摆锤，校准仪器（参看说明书）。4.2装好试样，如图2所示。
国家标准局1984-11-02发布
1985-08-01实施
GB 4742-84

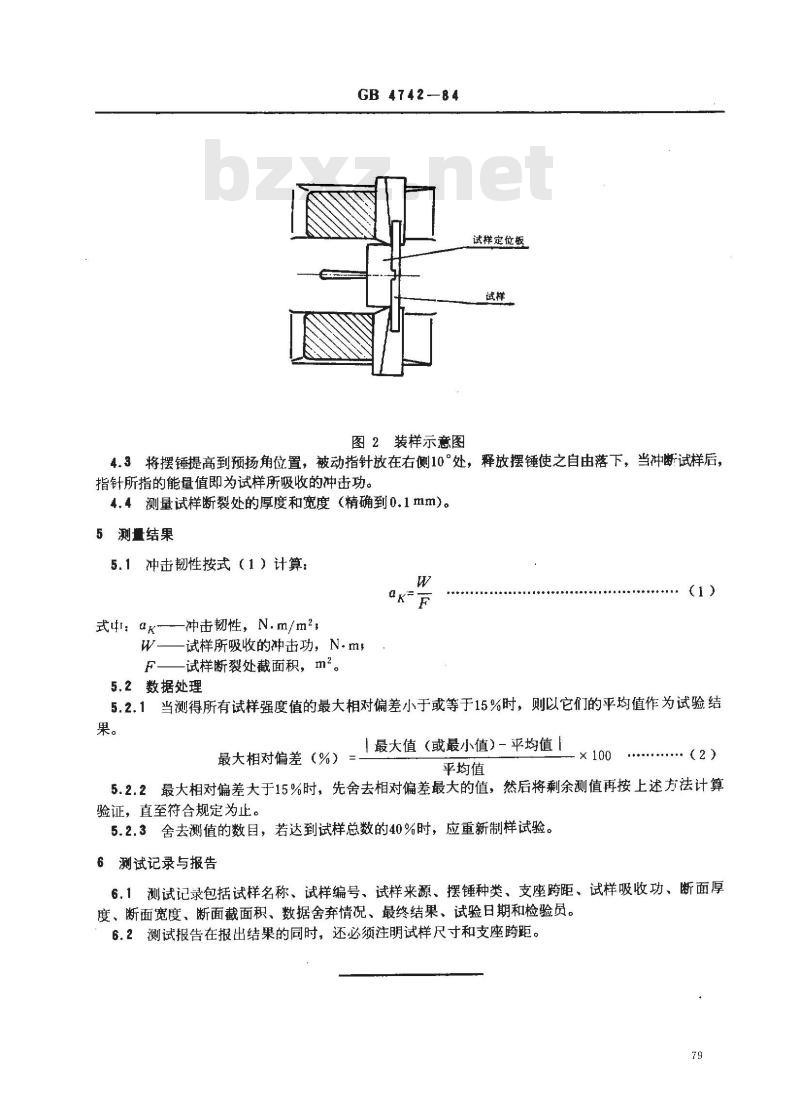

图2装样示意图
试样定位板
4.3将摆锤提高到预扬角位置，被动指针放在右侧10°处，释放摆锤使之自由落下，当冲断试样后，指针所指的能量值即为试样所吸收的冲击功。4.4测量试样断裂处的厚度和宽度（精确到0.1mm）。5测量结果
5.1冲击韧性按式（1）计算：
-冲击韧性，N.m/m2
式t：ak-
W试样所吸收的冲击功，N·ms
-试样断裂处截面积，m2。
5.2数据处理
5.2.1当测得所有试样强度值的最大相对偏差小于或等于15%时，则以它们的平均值作为试验结果。Www.bzxZ.net
最大相对偏差（%）=
【最大值（或最小值）－平均值』平均值
5.2.2最大相对偏差大于15%时，先舍去相对偏差最大的值，然后将剩余测值再按上述方法计算验证，直至符合规定为止。
5.2.3舍去测值的数目，若达到试样总数的40%时，应重新制样试验。6测试记录与报告
6.1测试记录包括试样名称、试样编号、试样来源、摆锤种类、支座跨距、试样吸收功、断面厚度、断面宽度、断面截面积、数据舍弃情况、最终结果、试验日期和检验员。6.2测试报告在报出结果的同时，还必须注明试样尺寸和支座跨距。79

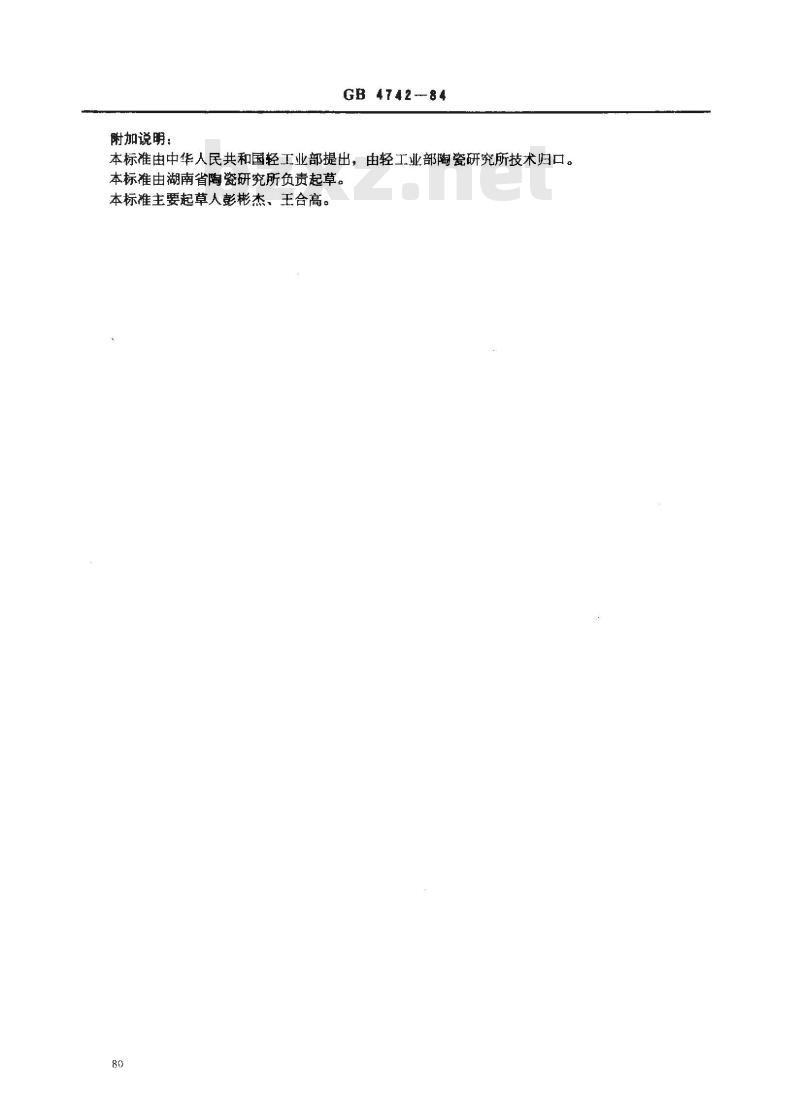

附加说明：
4742-84
本标准由中华人民共和国轻工业部提出，由轻工业部陶瓷研究所技术归口。本标准由湖南省陶瓷研究所负责起草。本标准主要起草人彭彬杰、王合高。80
