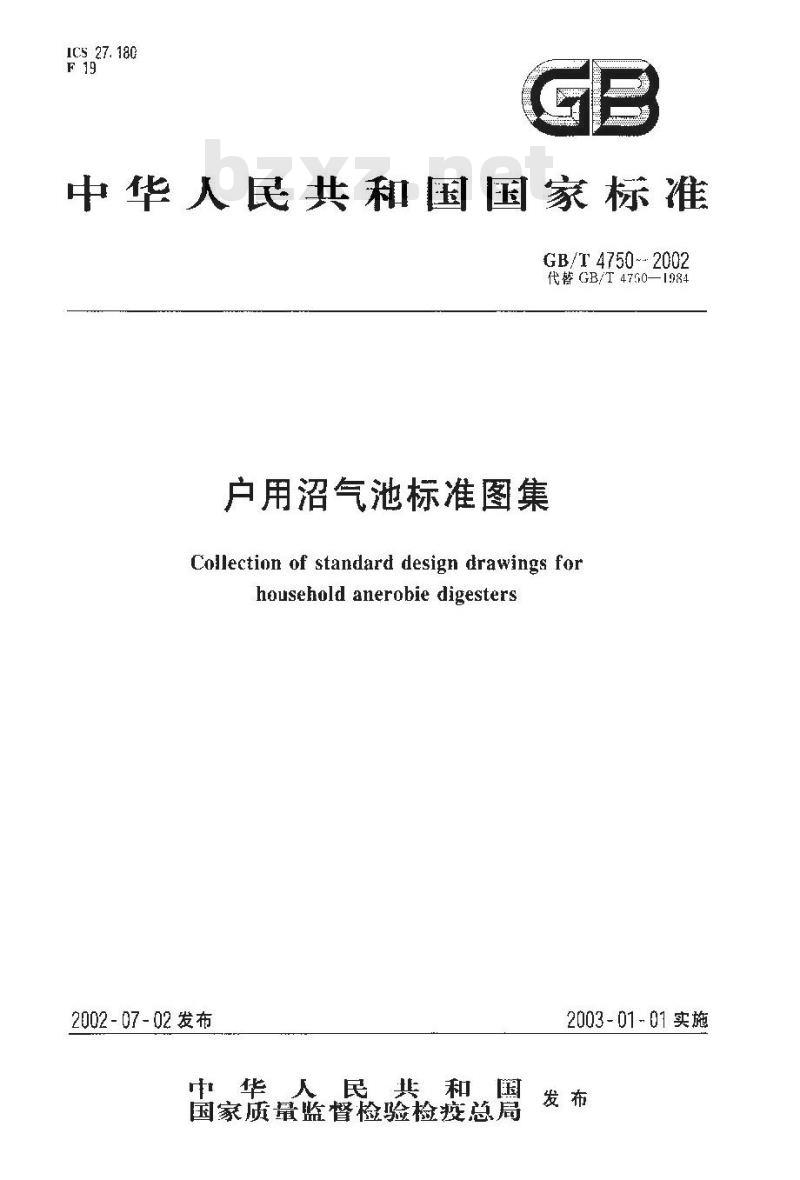

ICS 27. 180
中华人民共和国国家标准
GB/T4750~2002
代替GB/T 4760—1984
户用沼气池标准图集
Coilection of standard design drawings forhousehold anerobie digesters2002-07-02发布
中华人民共和国
国家质量监督检验检疫总局
2003-01-01实施
GB/T4750--2002

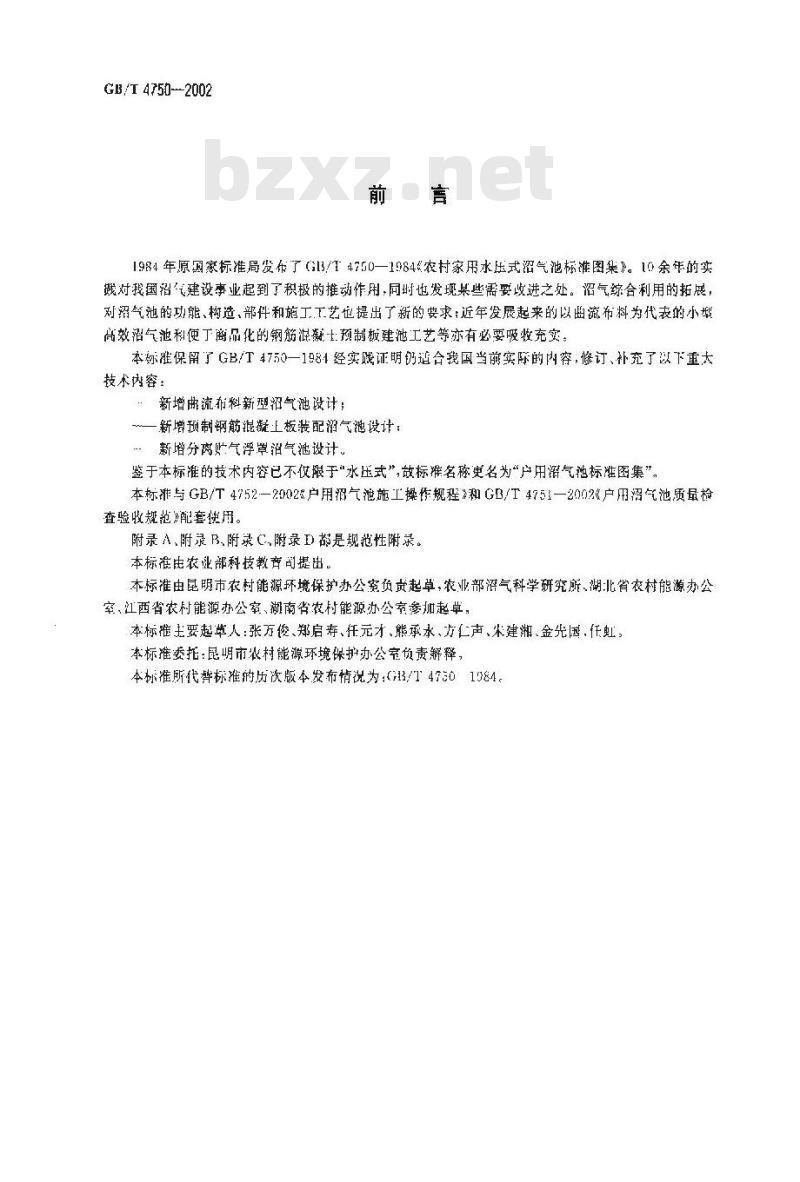

1984年原国家标准局发布了G13/T4750一1984农村家用水压式沼气池标准图集》。10余年的实践对我国沼气建设事业起到了积极的推动作用，同时也发现某些需要收进之处。沼气综合利用的拓展，对沼气池的功，构造，部件和施工下艺也提出了新的要求；近年发展起来的以曲流布抖为代表的小型高效沼气池利便丁商品化的钢筋凝土预制板建池工艺等亦有必要吸收充实。本标准保留了GB/T4750一1981经实践证明仍适合我国当前实际的内容，修订、补充了以下重太技术内容：
新增曲流布料新型沼气池设计；~一新增预制钢筋混凝上板装配灌气池设计：新增分离贮气浮罩沼气泄设计。鉴于本标准的技术内容已不仗限于\水压式”,放标名称更名为“户用溜气标准图集”。本标准与GB/T4752—2002*户用报气池施工操作规程\和GB/T4751—2002户用沼气池质量检查验收规范》配套使用。
附录A附录B,附聚C,录D都是现范性附录。本标准由农业部科技教育司提出。本标准由昆明市农村能源环境保护办公案负黄起草，农业部沼气科学研究所、潮北省农村能源办公室、江西省农村能源办公室、湖南省农村能源办公室参起草，本标雅去要起草人：张万俊、郑启寿、狂元才、熊承水、方仁声、米建湘、金先国.任虹，本标推委托：昆明市农村能源环境保护办公室负责解释，本标准所代替标推的历次版本发布情况为：13/T 47301984。1范围

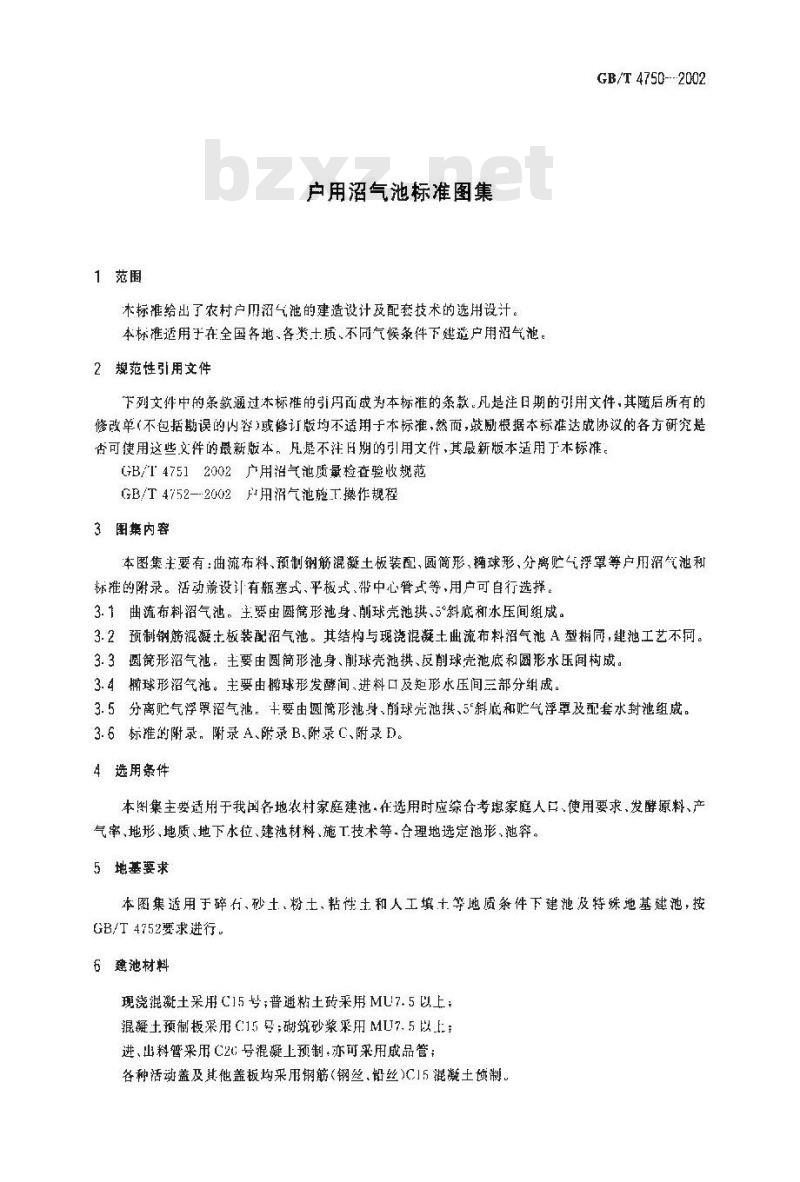

户用沼气池标准图集
木标准给出了农村户用沼气泄的建造设计及配套技术的选用设计。本标准适用于在全国各地各类士质、不同气候条件下建造户用沼气池2规范性引用文件
GB/T 4750--2002
下列文件中的条款通过本标推的引马面成为本标准的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓刷根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡慰不注日期的引用文件，其最新版本适用于本标准。GB/T47512002广用沼气池质量检查验收规范GB/T4752--2002户用沼气池施工操作靓程3图集内容
本图集主要有：迪流布料、颜制钢筋混凝土板装配、圆简形，球形、分离忙气浮罩等户用沼气池利标准的附录。活动盖设计有瓶塞式、平板式、带中心管式等,用户可自行选摔。3.1曲流布料沼气池。主要由圆筒形池身、削球壳池拱、5°斜底和水压间组成。3.2预制钢筋混凝土板装配沼气池。其结构与现瓷混凝土曲流布料沼气池A型相同，建池工艺不同。3.3圆箭形沼气池。主要由圆简形池身、球壳池棋、反削球壳池底和圆形水压间构成。3.4椭球形沼气池。主要由球形发酵间,进料口及矩形水压间三部分组成。3.5分离贮气浮累沼气池，十要由圆简形池身、削球壳池拱、5°斜底和贮气浮罩及配套水封池组成。3. 6标推的附录。闭录 A、荫录 B,附录 C、附录 D。4选用条件
本图集主要适用于我国各地农村家庭建池·在选用时应综合考恐庭人己、便用要求，发酵源料、产气率、地形、地质、地下水位、建池材料、施工技术等.合理地选定池形、池穿。5地基要求
本图集适用于碎石、砂士，粉士、粘性士和人工填十等幽质条件下建池及特殊地基建池，按GB/T4752要求进行。
6建池材料
现浇混土采用C15号；普通粘土砖采用MU7.5以上混凝土预制板采用C15号；砌筑砂浆采用MU7.5以上进、出料管采用C2G号混凝上预制，亦可采用成品管，各种活动盖及其他盖板均采用钢筋（钢丝铅丝)CI5混凝土换制。GE/T4750--2002

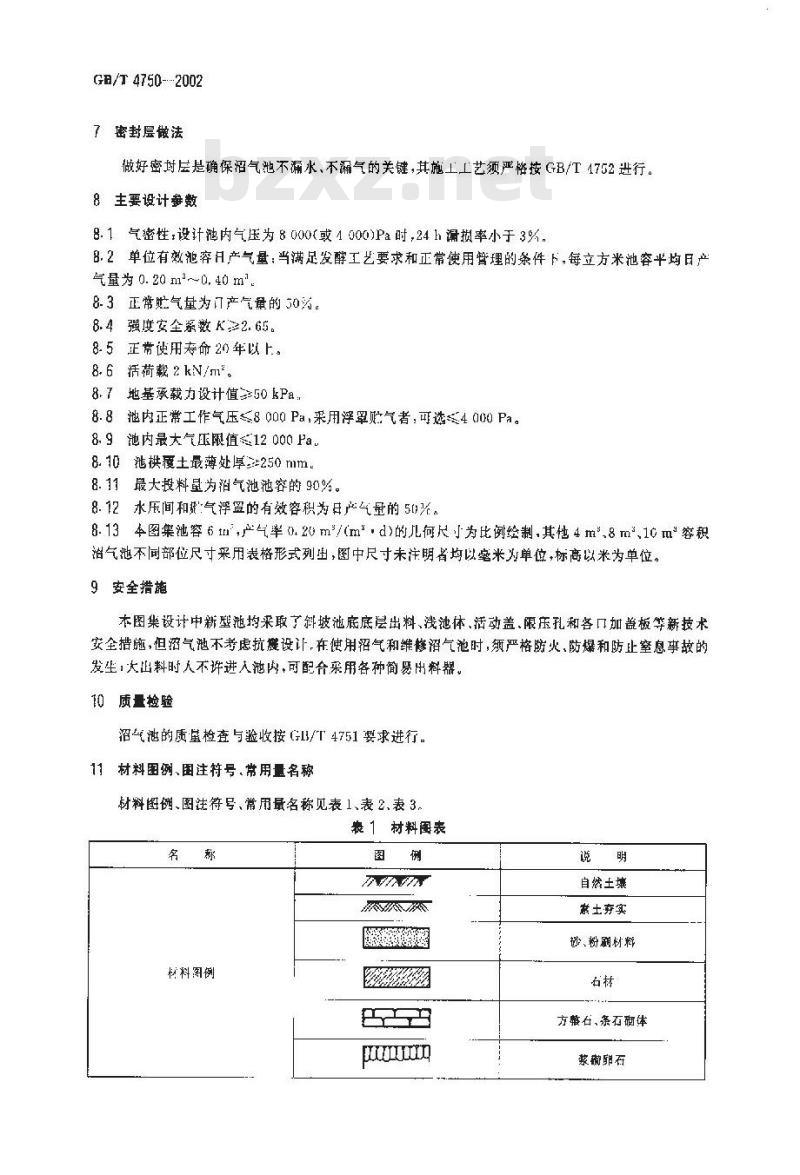

7密封层做法
做好密封层是确保沼气池不漏水，不漏气的关键，其施工工艺须严格按GB/T1752进行。8主要设计争数
8.1气密性：设计池内气压为8000(或4000)Pa时，24h漏损率小于3%.8.2单位有效池容日产气量：当满足发酵工艺要求和正常使用臂理的条件下，每立方米池容平均日产气量为0.20m3~0.40ml
8.3正常气量为口产气量的30为。8.4强度安全系数K≥2.65。
8.5正常使用寿命20年以上。
8. 6活荷载 2 kN/m。
8.7地基承载力设计值50 kPa，
8.8池内正常工作气压≤8000Pa，采用浮罩购气者可选≥4000Pa。8.9池内最大气压限值12000Pa
8.10池拱覆土最薄处厚2250mm
8.11最大投料量为气池池容的90%。8.12水压间和：气浮置的有效容积为日产气量的50%。8.13本图集池容6m，产气率0.20m/（m.d）的儿何尺寸为比例绘制，其他4m.8m10㎡容积沼气池不同部位尺寸采用表格形式列出，图中尺寸未注明者均以毫米为单位，标高以米为单位。9安全措施
本图集设计中新型池均采取了斜坡池底底层出料、浅池体、活动盖.限压孔和各口加盖板等新技术安全措施，但沼气池不考虑抗凝设计，在使用沼气和维修沼气池时，须严格防火、防爆和防止室息事故的发生：大出料时人不许进人池内，可配合采用各种简易出料器，10质量检验
沼气泄的质量检查与验收按G/T4751要求进行。11材料图例、图注符号.常用量名称材料图例、图注符号、常用量名称见表1、表2、表3表 材料图表
材科图例
自燃土壤
素土夯实
砂、粉材料
方整石、条石翻体
浆葡卵石
材料图例
图注符号

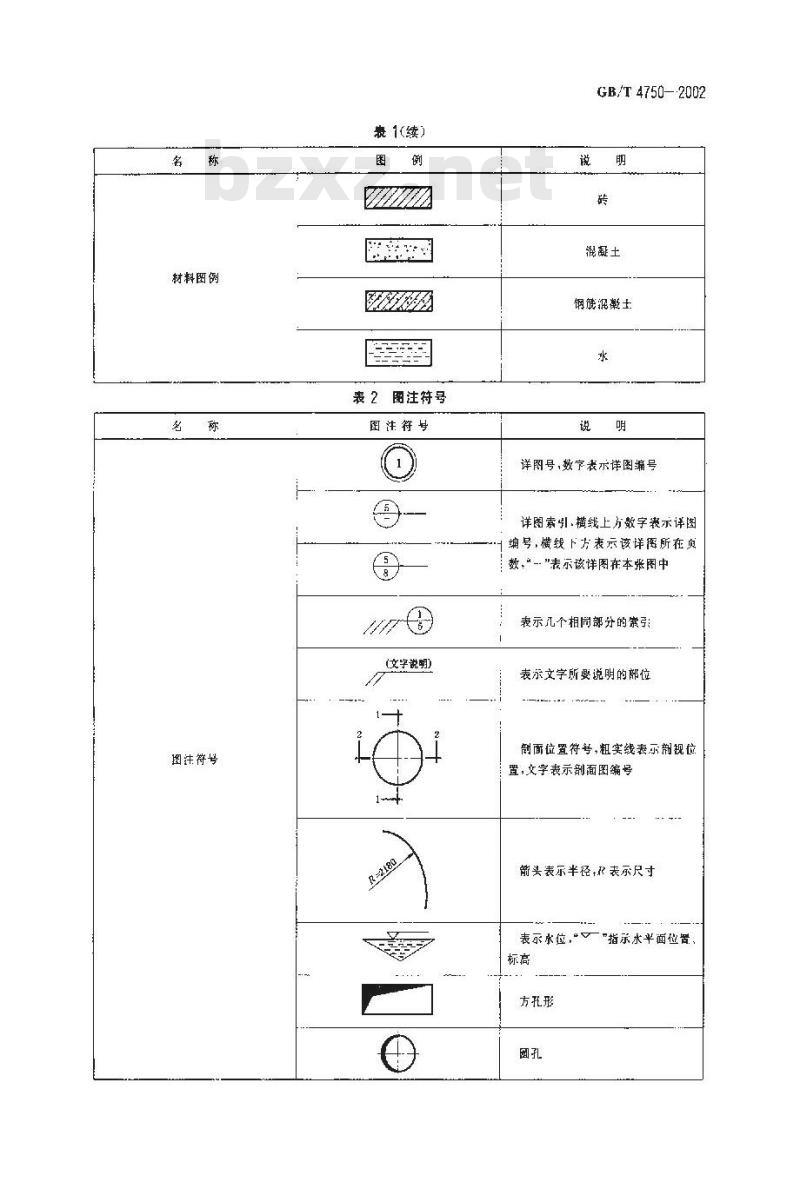

表1(续）
表2图注符号
图注符号
(文学说明)
GB/T 4750—2002
混凝土
钢能泥衡士
详图号，数字表示详图编号
详图素引.横线上方数字裹示详图编号,横线下方表示该详图所在贞数，“”表示该详图在本张图中表示儿个相同部分的案引
表示文字所要说明的部位
削面位置符专，粗实线表示削规位置，文字表示剖面图编号
箭头表示半径+表示尺寸
表示水位，“√此内容来自标准下载网
方孔形
指示水平面位置
GB/T 4750—2002
文字代号
12曲流布料沼气池
12.1特点
12.1.1池型结构特点
表 3 常用盘名称
R.Ri.R...
B,B:,b,bj
适的名称
管道直径
分别为摘球的长半轴和短半轴
圆部直径
泄底出进料口向出料口倾斜；池底部最低点设在出料间底部;在倾斜泄底作用下，形成一定的流动推力，实现主发酵池进出料自流，可以不打开天窗盖把全部料液由出料问职出，B型设有中心进出料管和塞随板。中心管有利于从主池中心部位抽出或加入原料，塞流板有利于挖制发酵原料在底部的流速和滞留期、同时有固菌作用。C型增设了布料板、中心破壳输气吊笼和原料预处理池。这些装置有效地增册新料扩散面，充分发挥池容负载能力，提高产气率利延长连续运转周期（对料液质量，浓度要求较严格）。12.1.2发酵工艺及其特点
12.1.2.1工艺流程
选（培育）菌种-备料、进料→池内堆驱（调整pH和浓度）→密封（启动运转）日常管理（进出料，回流搅拌）。
12.1.2.2工艺特点
发酵原料为人，畜，禽类便；采用连续发酵工艺能维持比较稳定的发酵条件，使沼气微生物（菌群积累)区系稳定，保持逐步完善的原料消化速度，提高原料利用率和沼气池负荷能力，达到较高的产气率；工艺自身糍能少，简单方便，容易操作。12.2设计原测
12.2.1按照“三结合”（沼气池、厕所、画鹿相连通），圆简形池身、削球壳池拱、斜底、水压间、天窗口、活动盖、斜管进料、底层出料、各口加盖的原则设计。池拱矢跨比f,/D1/5，池底出进料口向出料口5\倾斜,池塔高 H=1. 0 m,水压间几何尺寸与主池容积产烷率和池型、T艺要求相配合。12.2.2根据泄型结构要符合发酵工艺流程，实行自流进、山料.充分发挥泄穿负载能力，控制原料滞留期，提高产气率等要求，B型、C型增设布料板、原料预处理等装爵。12.2.3缔小独容、碱少占地面积+窦现小塑高效：12.2.4造价不高，管理聊作简便易行，容易推广。12.3材料.结构
气池的池墙，池拱，池底，上，下邂的材料采用现说混凝土水压问圆形结构的采用现说混凝士GB/T 4750--2002
方形结构的采用砖砌进料管为圆管可采用现浇混凝十，也可采用混凝七预制管：各口盖板、中心管、布料板、塞流固菌板等采用钢筋混凝土预制板。中心破壳输气吊笼为双层圆形竹编，12.4施工要点
整体现浇大开挖支模浇注法：按图纸放线并挖去全池土方。先瓷泄底圈梁混凝土，然后浇注池墙和池拱混凝土。池墙外模可利用原状土壁，池搅和池拱内模用钢模（不具备钢模条件时，可用砖模或木模）。混凝上浇注要连续，均匀对称，振搞密实，由下而上进行，泄拱外表采用原浆反复压实抹光，注意养护（详见GB/T 4752)，
12.5典流布料沼气池标准图
曲流布料沼气池标准图见图1～图9。GB/T 4750-2002
To9tztl
让一位
口楼品
生到控和真主
口特港
nsr ie
000E=P
OS:保-
Qan“0于
09:1国通
GB/T 4750—2002
4A42277
GB/T4750—2002
ozeoek
口能#
00s 008
0007=P
BO路兰
0081910001009100010900702 00010911000T 008o10121 e0ta2oea2aroc0/0p
H hoet
08: 008 108
00tz=(
GB/T 4750—2002
全金会
（可）
家ST5 O0T
楼915208
深单干拆回
GB/T4750—2002
创炭料
021--09
国然城
