【国家标准(GB)】 陶瓷材料抗弯强度试验方法

GB/4741-1999

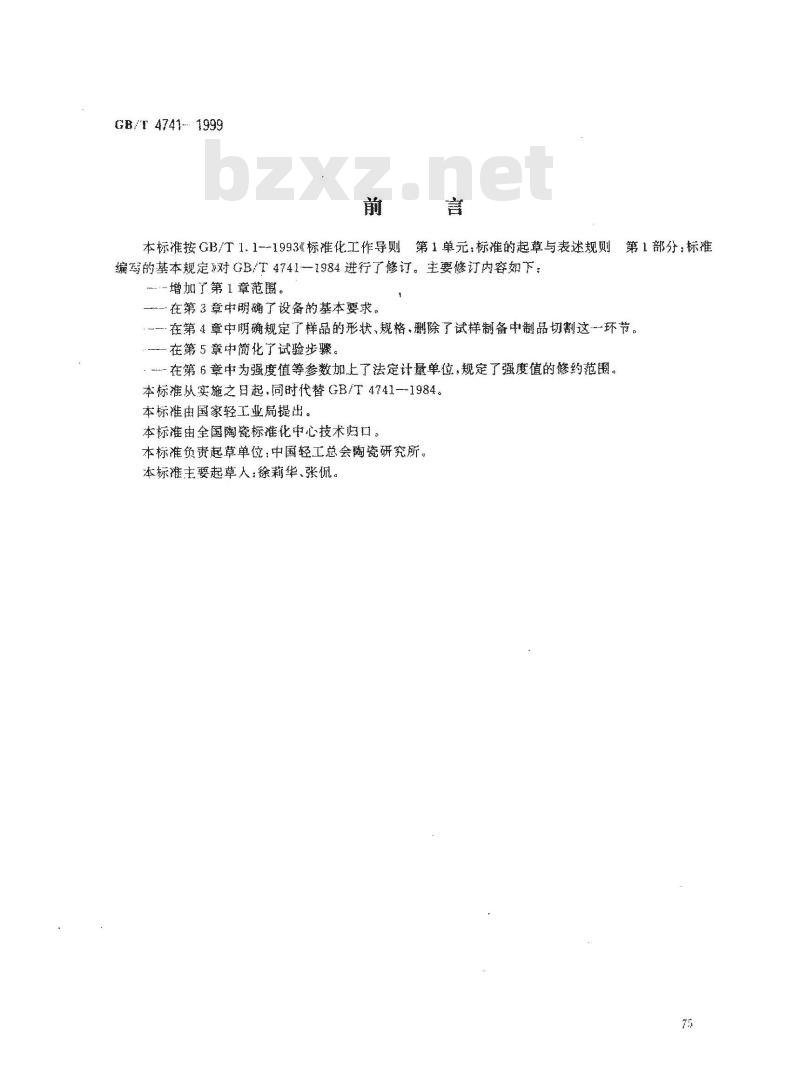

本标准按GB/T1.1--1993α标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定对GB/T4741-1984进行了修订。主要修订内容如下：-增加了第章范围。
—在第3章中明确了设备的基本要求。在第4章中明确规定了样品的形状、规格.除了试样制备中制品切割这环节。一在第5章中简化了试验步骤。
一-在第6章中为强度值等参数加上了法定计量单位，规定了强度值的修约范围。本标准从实施之日起，同时代替GB/T4741-1984。本标准由国家轻工业局提出。
本标准由全国陶瓷标准化中心技术归口。本标准负责起草单位：中国轻工总会陶瓷研究所。本标准主要起草人：徐莉华、张佩。75
1范围

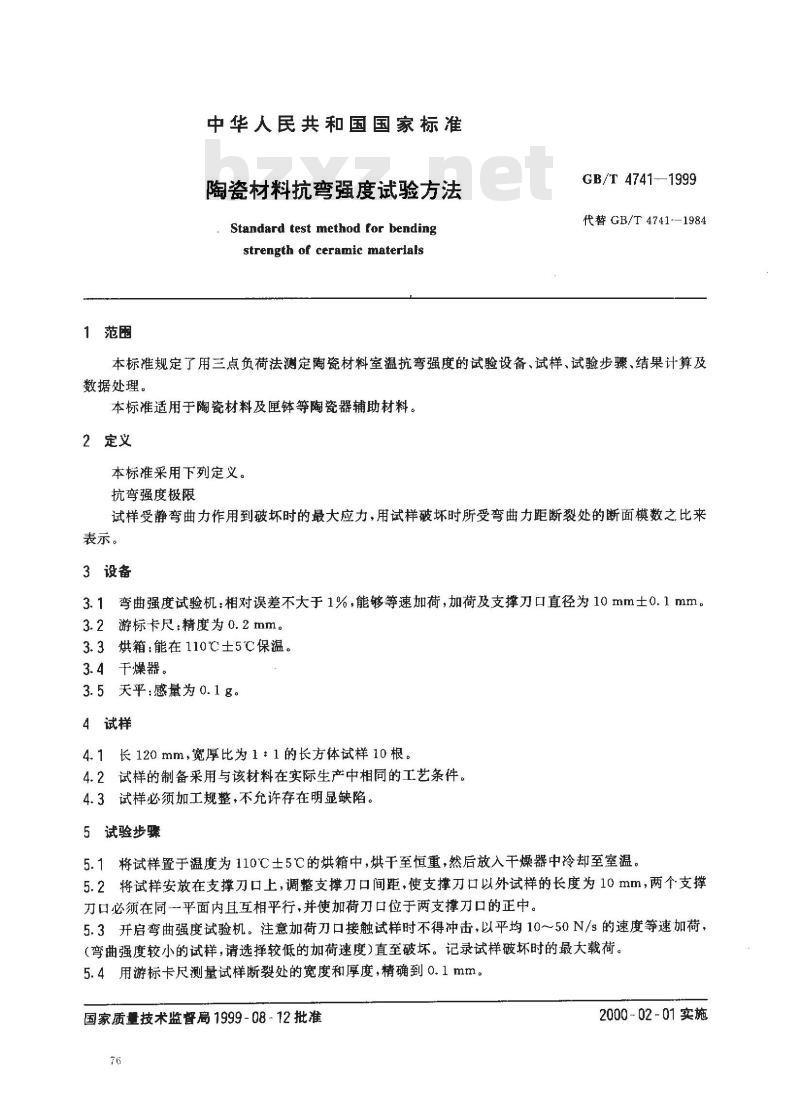

中华人民共和国国家标准
陶瓷材料抗弯强度试验方法
Standard test method for bendingstrength of ceramic materlalsGB/T 4741-1999
代替GB/T4741--1984
本标准规定了用三点负荷法测定陶瓷材料室温抗弯强度的试验设备、试样、试验步骤、结果计算及数据处理。
本标准适用于陶瓷材料及匣钵等陶瓷器辅助材料。2定义
本标准采用下列定义。
抗弯强度极限
试样受静弯曲力作用到破坏时的最大应力，用试样破坏时所受弯曲力距断裂处的断面模数之比来表示。
3设备
3.1弯曲强度试验机：相对误差不大于1%，能够等速加荷，加荷及支撑刀口直径为10mm士0.1mm。3.2游标卡尺：精度为0.2mm。
3.3烘箱：能在110℃土5℃保温。3.4干燥器。
3.5天平：感量为0.1g。
4试样
4.1长120mm，宽厚比为1*1的长方体试样10根4.2试样的制备采用与该材料在实际生产中相同的工艺条件。4.3试样必须加工规整，不允许存在明显缺陷。5试验步骤
5.1将试样置于温度为110C士5℃的烘箱中，烘干至恒重，然后放入干燥器中冷却至室温。5.2将试样安放在支撑刀口上，调整支撑刀口间距，使支撑刀口以外试样的长度为10mm，两个支撑刀口必须在同一平面内且互相平行，并使加荷刀口位于两支撑刀口的正中。5.3开启弯曲强度试验机。注意加荷刀口接触试样时不得冲击，以平均10~50N/s的速度等速加荷，（弯曲强度较小的试样，请选择较低的加荷速度）直至破坏。记录试样破坏时的最大载荷。5.4用游标卡尺测量试样断裂处的宽度和厚度，精确到0.1mm。国家质量技术监督局1999-08-12批准76
2000-02-01实施

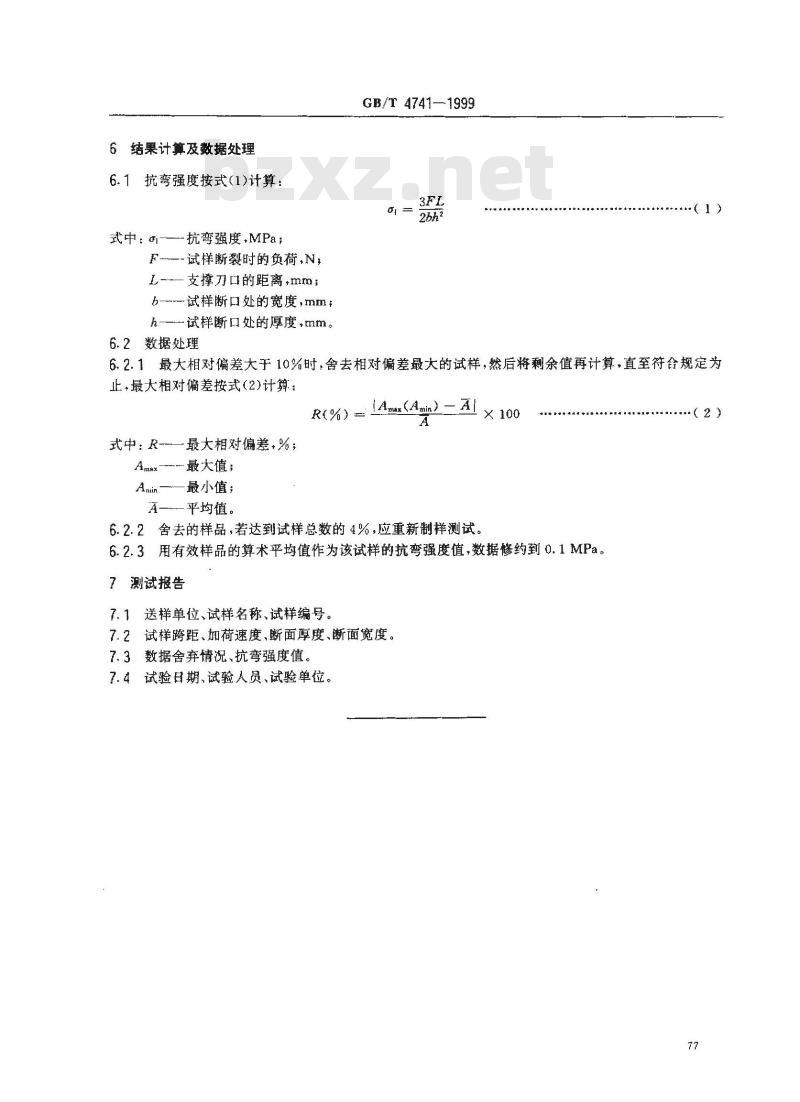

6结果计算及数据处理
6.1抗弯强度按式(1)计算：
式中：——抗弯强度MPa;
F-试样断裂时的负荷,N,
L-—支撑刀口的距离，mm；
6试样断口处的宽度,mm;
h——试样断口处的厚度+mm。
6.2数据处理
GB/T 4741—1999
6.2.1最大相对偏差大于10%时：舍去相对偏差最大的试样，然后将剩余值再计算，直至符合规定为止，最大相对偏差按式(2)计算：LAmax(Amin)-A)
R(%) = 1
式中：R-一最大相对偏差，%；
Amax—最大值；
Anin——最小值；
一平均值。此内容来自标准下载网
6.2.2舍去的样品，若达到试样总数的4%，应重新制样测试。x100
6.2.3用有效样品的算术平均值作为该试样的抗弯强度值，数据修约到0.1MPa。7测试报告
7.1送样单位、试样名称、试样编号。7.2试样跨距、加荷速度、断面厚度、断面宽度。7.3数据舍弃情况、抗弯强度值。7.4试验日期、试验人员、试验单位。(2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
