【机械行业标准(JB)】 手柄球

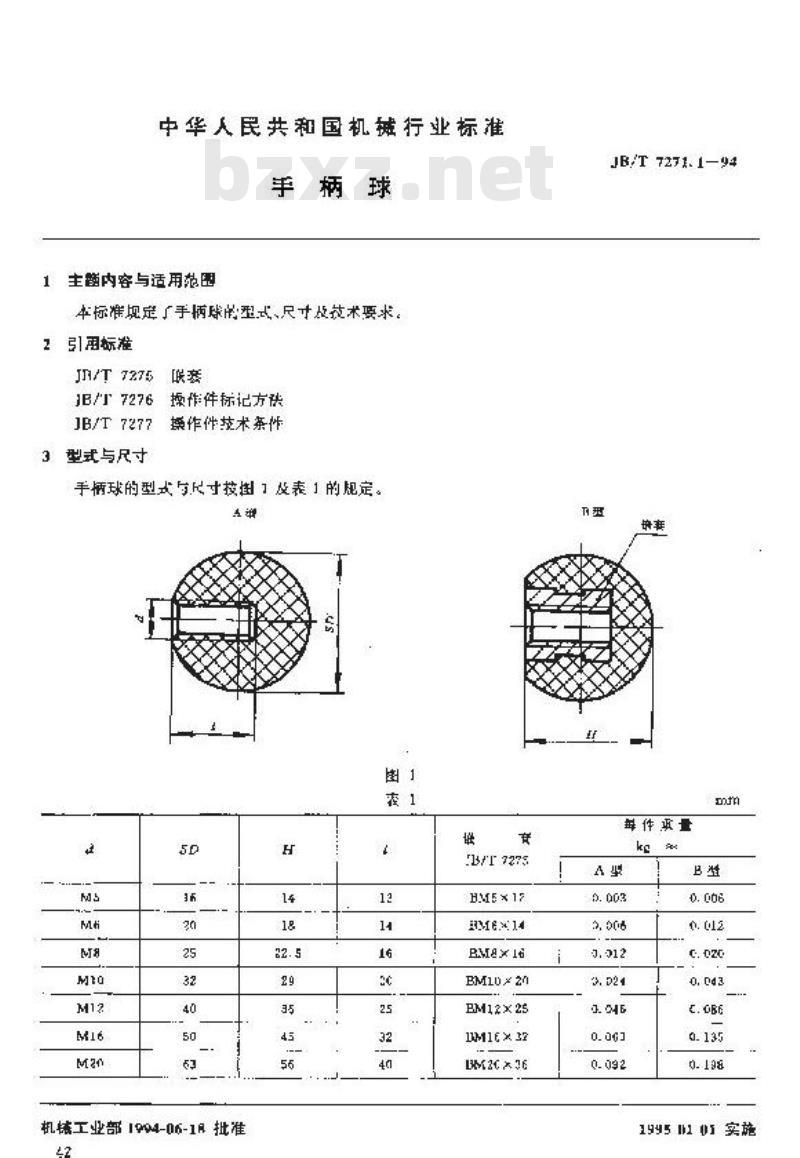

中华人民共和国机械行业标准 JB/T7270~7277—94 操作件 1994-06-18发布 中华人民共和国机械工业部发布 1995-01-01实施 本标准规定了手柄球的型式、尺寸及技术要求。 2 规范性引用文件 JB/T7275 操作件标记方法 JB/T7277 操作件技术条件 3 型式与尺寸 手柄球的型式与尺寸按照图1及表1的规定。 图1 机械工业部批准于1994-06-18 JB/T 7271.1-94 1995-01-01实施 4 基本尺寸及极限偏差 表1 尺寸 M5×17 M6×14 M8×16 M10×20 M12×25 M16×32 M20×76 单件重量（kg） A型：0.003 0.006 0.012 0.021 0.045 0.092 B型：0.006 0.012 0.020 0.043 0.065 0.135 0.198 5 标记方法 4.1 标记方法按照JB/T7275的规定进行，标记示例如下。 5 技术要求 5.1 材料：型料。 5.2 其他技术要求按JB/T7277的规定。 附加说明： 本标准由机械工业部机械标准化研究所提出并归口，上海机床附件六厂、上海机床厂参与起草。 本标准代替GB4141.1-84。
