- JB/T 7279-1994 轮式拖拉机机械转向系统 试验方法
标准号:
JB/T 7279-1994
标准名称:
轮式拖拉机机械转向系统 试验方法
标准类别:
机械行业标准(JB)
英文名称:
Test methods for mechanical steering systems of wheeled tractors-
发布日期:
1994-07-18 -
实施日期:
1995-07-01 -
作废日期:
2008-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
163.91 KB
手机扫码下载更方便
替代情况:
被JB/T 7279-2008代替
点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了轮式拖拉机机械转向系统的试验条件和试验方法。 本标准适用于前轮转向的轮式拖拉机机械转向系统。 JB/T 7279-1994 轮式拖拉机机械转向系统 试验方法 JB/T7279-1994
部分标准内容:

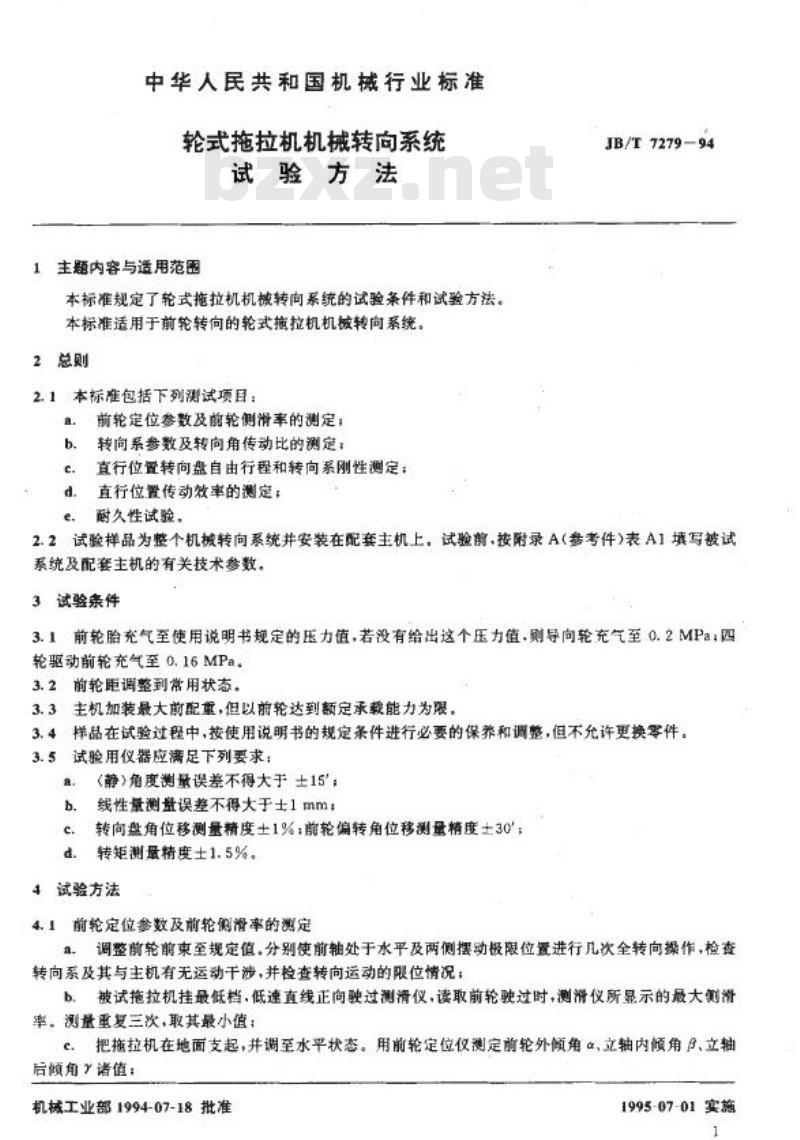

中华人民共和国机械行业标准
JB/T7279—94
轮式拖拉机机械转向系统
试验方法
1994-07-18发布
中华人民共和国机械工业部发布
1995-07-01实施
本标准规定了轮式拖拉机机械转向系统的试验条件和试验方法。本标准适用于前轮转向的轮式拖拉机机械转向系统。
2 总则
2.1 本标准包括下列测试项目:
a. 前轮定位参数及前轮侧滑率的测定;
b. 转向系参数及转向角传动比的测定;
c. 直行位置转向盘自由行程和转向系刚性测定;
d. 直行位置传动效率的测定;
e. 耐久性试验。

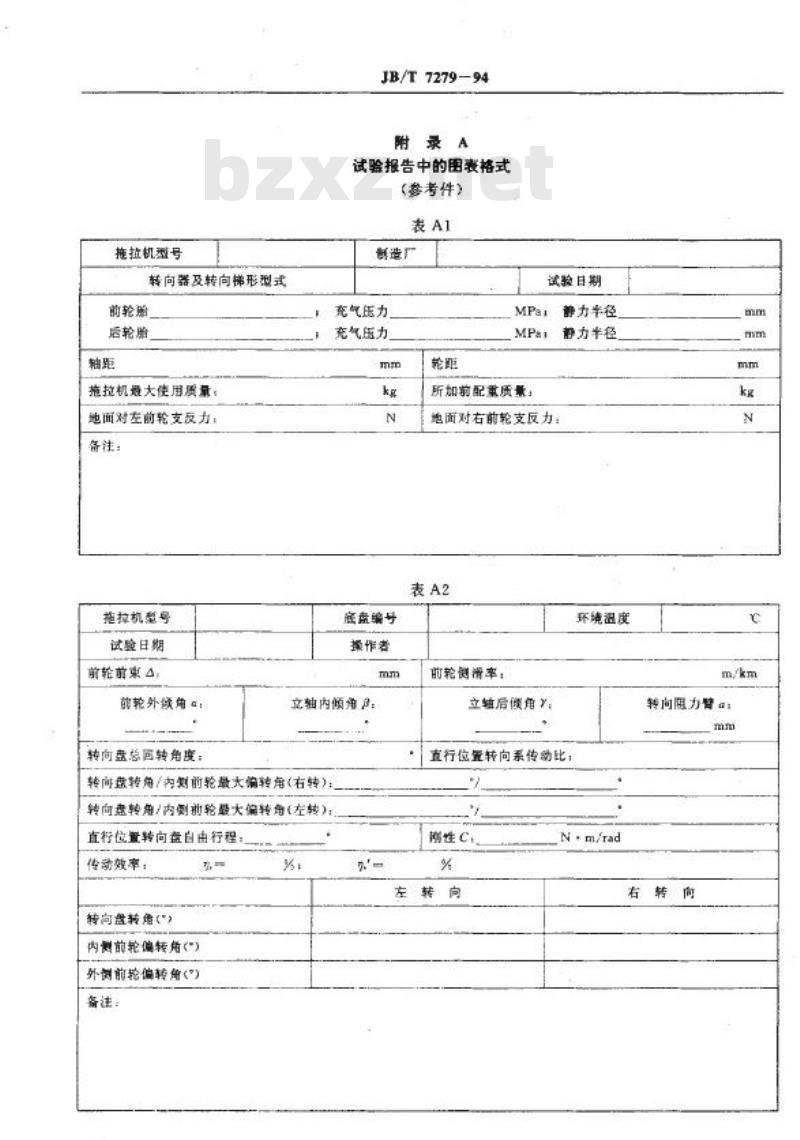

2.2 试验样品为整个机械转向系统并安装在配套主机上,试验前,按附录A(参考件)表A1填写被试系统及配套主机的有关技术参数。
3 试验条件
3.1 前轮胎充气至使用说明书规定的压力值,若没有给出这个压力值,则导向轮充气至0.2MPa;四轮驱动前轮充气至0.16MPa。
3.2 前轮距调整到常用状态。
3.3 主机加装最大前配重,但以前轮达到额定承载能力为限。
3.4 样品在试验过程中,按使用说明书的规定条件进行必要的保养和调整,但不允许更换零件。
3.5 试验用仪器应满足下列要求:
a. 角度测量误差不得大于士15°;
b. 线性量测盘误差不得大于士1mm;转向盘角位移测量精度土1%,前轮偏转角位移测量精度土30°;
c. 转矩测量精度土1.5%。
4 试验方法
4.1 前轮定位参数及前轮侧滑率的测定:
a. 调整前轮前束至规定值,分别使前轴处于水平及两侧摆动极限位置进行几次全转向操作,检查转向系及其与主机有无运动涉,并检查转向运动的限位情况;
b. 被试拖拉机挂最低档,低速直线正向驶过测滑仪,读取前轮驶过时,测滑仪所显示的最大侧滑率。测量重复三次,取其最小值;
c. 把拖拉机在地面支起,并调至水平状态。用前轮定位仪测定前轮外倾角α,立轴内倾角β、立轴后顺角Y等值;

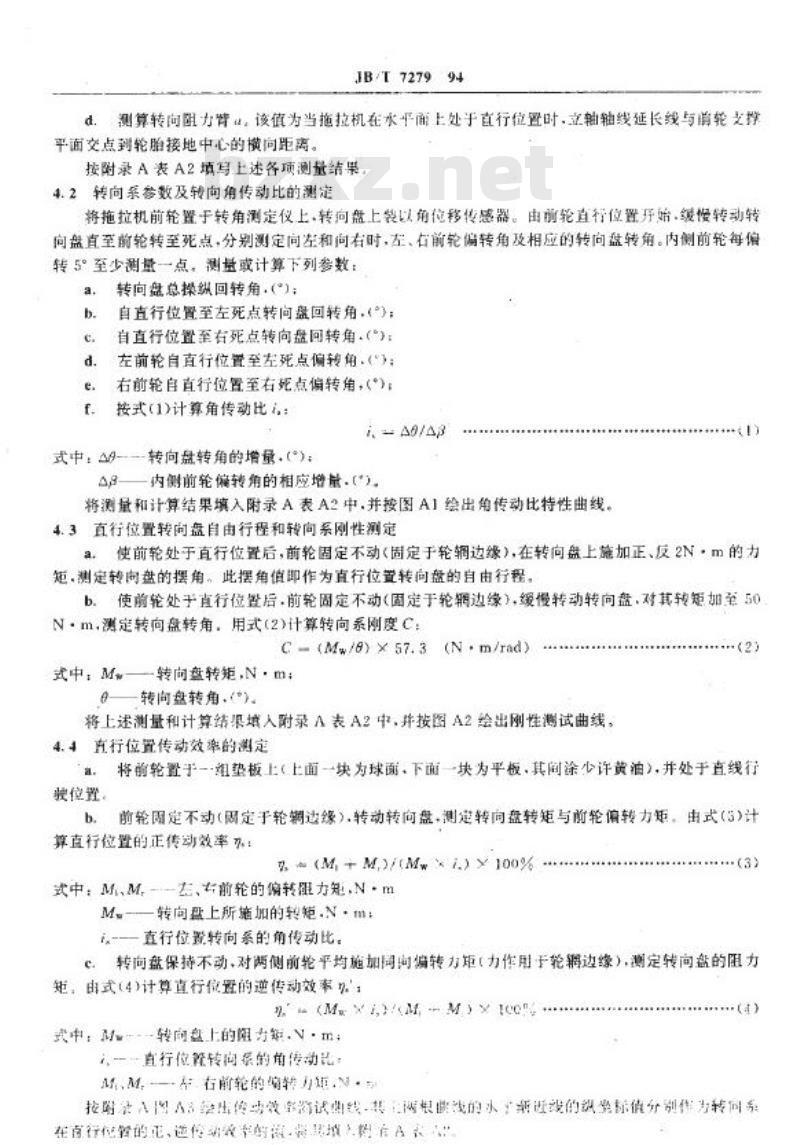

d. 测算转向阻力臂。该值为当拖拉机在水平地面上处于直行位置时,立轴轴线延长线与前轮支撑平面交点到轮胎接地中心的横向距离。按附录A表A2填写上述各项测量结果。
4.2 转向系参数及转向角传动比的测定:
将拖拉机前轮置于转角测定仪上,转向盘上裂以角位移传感器。由前轮直行位置开始,缓慢转动转向盘直至前轮转至死点,分别测定左、右前轮偏转角及相应的转向盘转角。每偏转5°至少测量一点,计算下列参数:
a. 转向盘总操纵回转角;
b. 自直行位置至左死点转向盘回转角;
c. 自直行位置至右死点转向盘回转角;
d. 左前轮自直行位置至左死点偏转角;
e. 右前轮自直行位置至右死点偏转角;
按式(1)计算角传动比。
4.3 直行位置转向盘自由行程和转向系刚性测定:
使前轮处于直行位置后,前轮固定不动(固定于轮辋边缘),在转向盘上施加正、反2N·m的力矩,测定转向盘的摆角,此摆角值即作为直行位置转向盘的自由行程;
b. 使前轮处于直行位置后,前轮固定不动(固定于轮辋边缘),缓慢转动转向盘,逐步加至50N·m,测定转向盘转角,按式(2)计算转向系刚度C。
4.4 直行位置传动效率的测定:
将前轮置于一组垫板上,转动转向盘,测定转向盘转矩与前轮偏转力矩。按式(3)计算直行位置的正传动效率;
b. 转向盘保持不动,对两侧前轮施加同样偏转力矩,测定转向盘的阻力矩,按式(4)计算直行位置的逆传动效率。

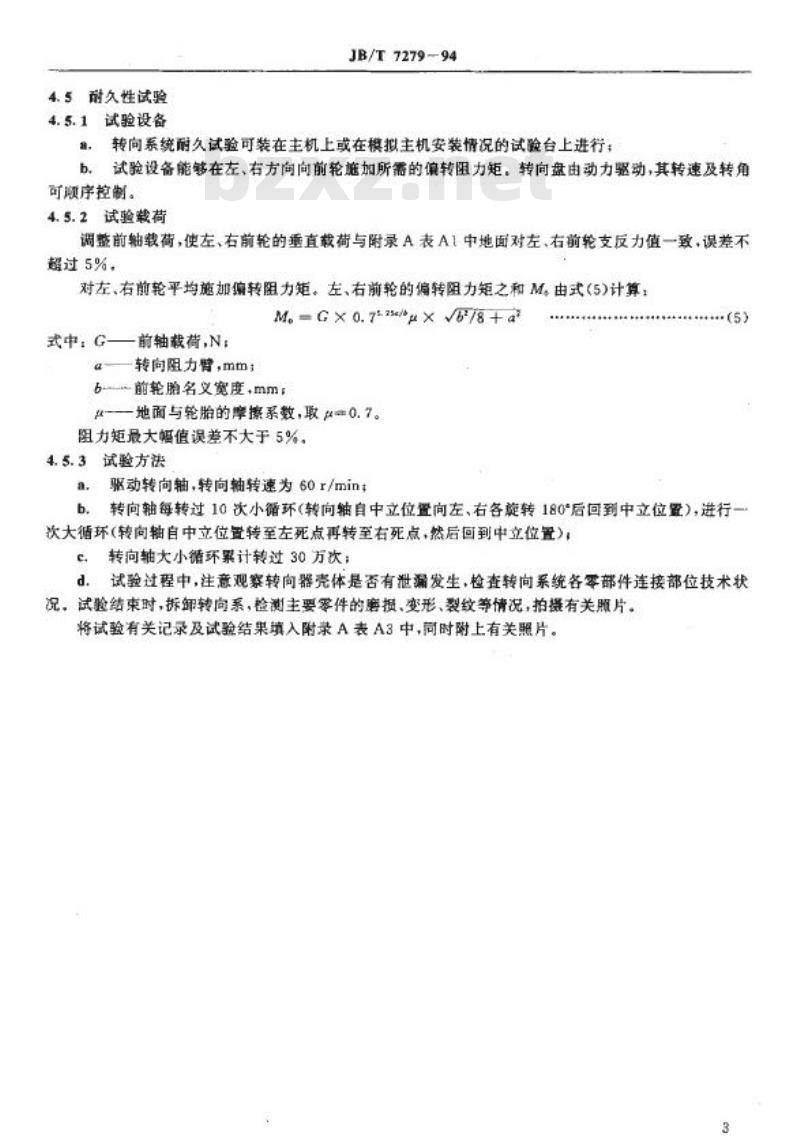

小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。解压密码 www.bzxz.net
