【国家标准(GB)】 橡胶 灰分的测定

GB/T 4498---1997

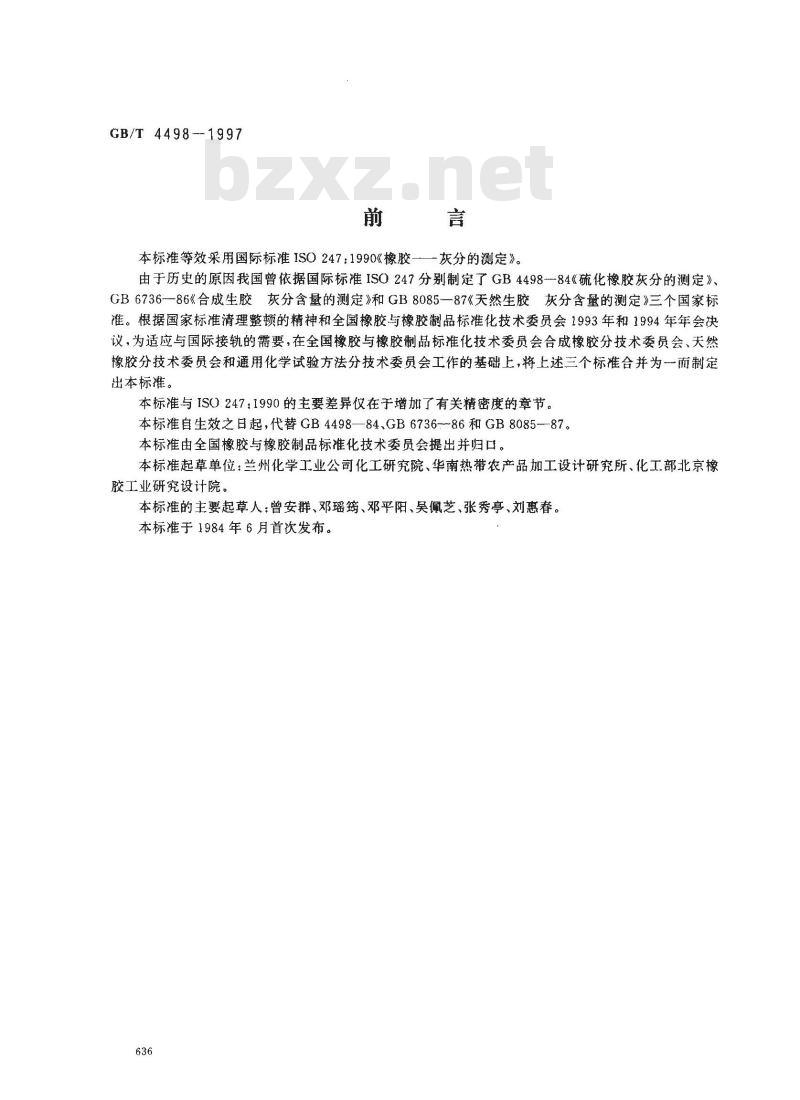

本标准等效采用国际标准ISO247：1990《橡胶——灰分的测定》。由于历史的原因我国曾依据国际标准ISO247分别制定了GB4498-84《硫化橡胶灰分的测定》GB6736--86《合成生胶灰分含量的测定》和GB8085—87《天然生胶灰分含量的测定》三个国家标准。根据国家标准清理整顿的精神和全国橡胶与橡胶制品标准化技术委员会1993年和1994年年会决议，为适应与国际接轨的需要，在全国橡胶与橡胶制品标准化技术委员会合成橡胶分技术委员会、天然橡胶分技术委员会和通用化学试验方法分技术委员会工作的基础上，将上述三个标准合并为一而制定出本标准。
本标准与IS0247:1990的主要差异仅在于增加了有关精密度的章节。本标准自生效之日起，代替GB4498—84、GB6736-86和GB8085-87。本标准由全国橡胶与橡胶制品标准化技术委员会提出并归口。本标准起草单位：兰州化学工业公司化工研究院、华南热带农产品加工设计研究所、化工部北京橡胶工业研究设计院。
本标准的主要起草人：曾安群、邓瑶筠、邓平阳、吴佩芝、张秀亭、刘惠春。本标准于1984年6月首次发布。
GB/T4498---1997

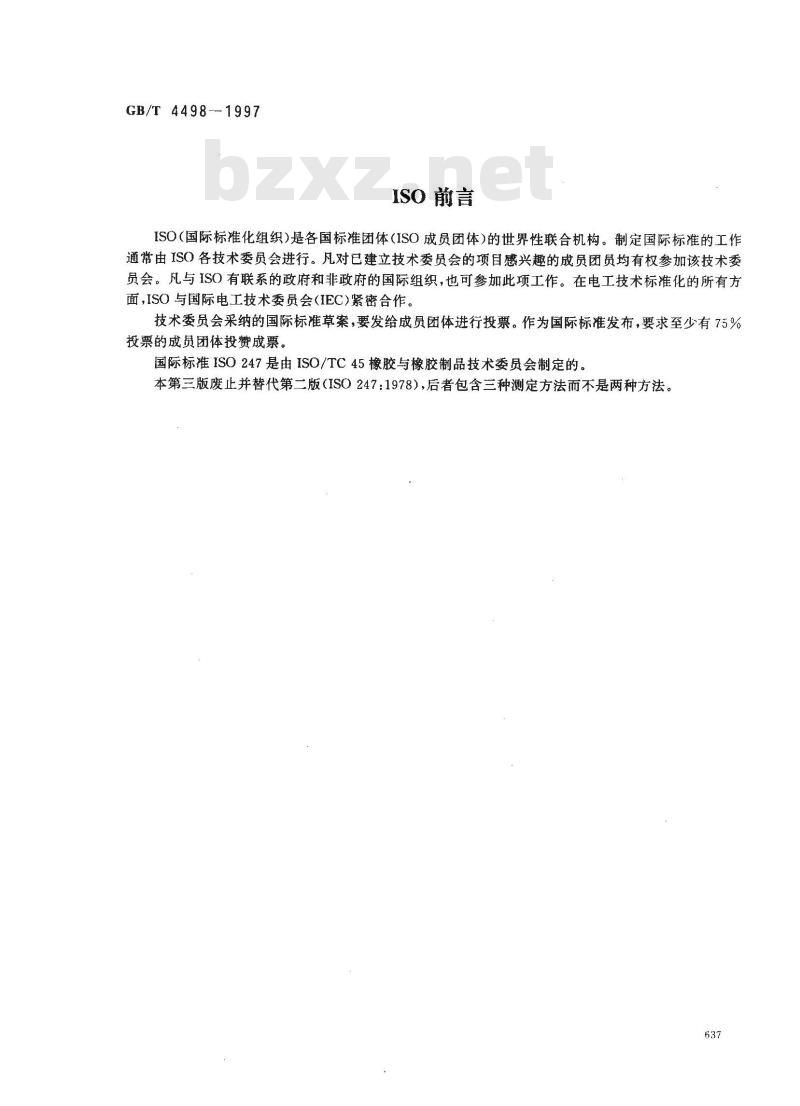

ISO前言
ISO（国际标准化组织）是各国标准团体（ISO成员团体）的世界性联合机构。制定国际标准的工作通常由ISO各技术委员会进行。凡对已建立技术委员会的项目感兴趣的成员团员均有权参加该技术委员会。凡与ISO有联系的政府和非政府的国际组织，也可参加此项工作。在电工技术标准化的所有方面，ISO与国际电工技术委员会（IEC)紧密合作。技术委员会采纳的国际标准草案，要发给成员团体进行投票。作为国际标准发布，要求至少有75%投票的成员团体投费成票。
国际标准ISO247是由ISO/TC45橡胶与橡胶制品技术委员会制定的。本第三版废止并替代第二版（ISO247：1978），后者包含三种测定方法而不是两种方法。637
1范圈

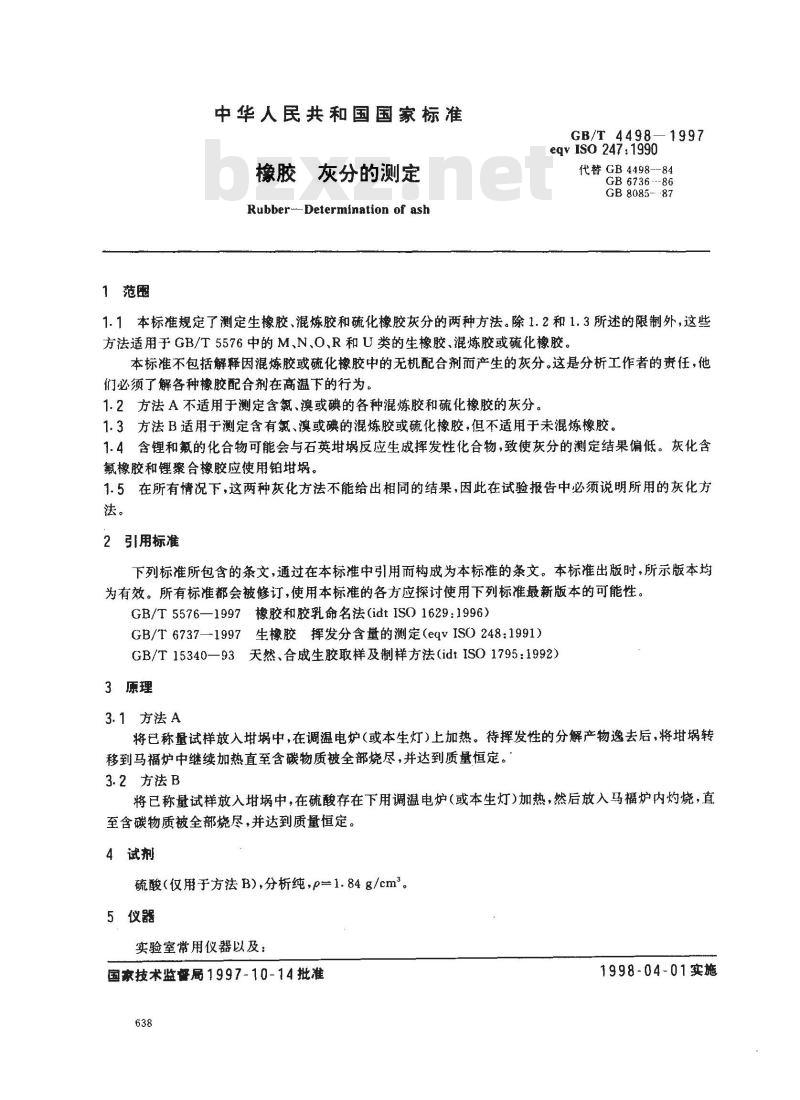

中华人民共和国国家标准
橡胶灰分的测定
Rubber-Determination of ash
GB/T 4498—1997
eqy Iso 247:1990
代替 GB 4498--84
GB6736-86
GB8085--87
1.1本标准规定了测定生橡胶、混炼胶和硫化橡胶灰分的两种方法。除1.2和1.3所述的限制外，这些方法适用于GB/T5576中的M、N、O、R和U类的生橡胶、混炼胶或硫化橡胶。本标准不包括解释因混炼胶或硫化橡胶中的无机配合剂而产生的灰分。这是分析工作者的责任，他们必须了解各种橡胶配合剂在高温下的行为1.2方法A不适用于测定含氮、溴或碘的各种混炼胶和硫化橡胶的灰分。1.3方法B适用于测定含有氯、溴或碘的混炼胶或硫化橡胶，但不适用于未混炼橡胶。1.4含锂和氟的化合物可能会与石英埚反应生成挥发性化合物，致使灰分的测定结果偏低。灰化含氟橡胶和锂聚合橡胶应使用铂地埚。1.5在所有情况下，这两种灰化方法不能给出相同的结果，因此在试验报告中必须说明所用的灰化方法。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5576—1997橡胶和胶乳命名法（idtISO1629：1996）GB/T6737—1997生橡胶挥发分含量的测定（eqvISO248：1991）GB/T15340—93天然、合成生胶取样及制样方法（idtISO1795：1992）3原理
3.1方法A
将已称量试样放入埚中，在调温电炉（或本生灯）上加热。待挥发性的分解产物逸去后，将转移到马福炉中继续加热直至含碳物质被全部烧尽，并达到质量恒定。3. 2方法 B
将已称量试样放入埚中，在硫酸存在下用调温电炉（或本生灯)加热，然后放入马福炉内灼烧，直至含碳物质被全部烧尽，并达到质量恒定。4试剂
硫酸（仅用于方法B），分析纯，p=1.84g/cm2。5仪器此内容来自标准下载网
实验室常用仪器以及：
国家技术监督局1997-10-14批准638
1998-04-01实施
GB/T 4498--1997

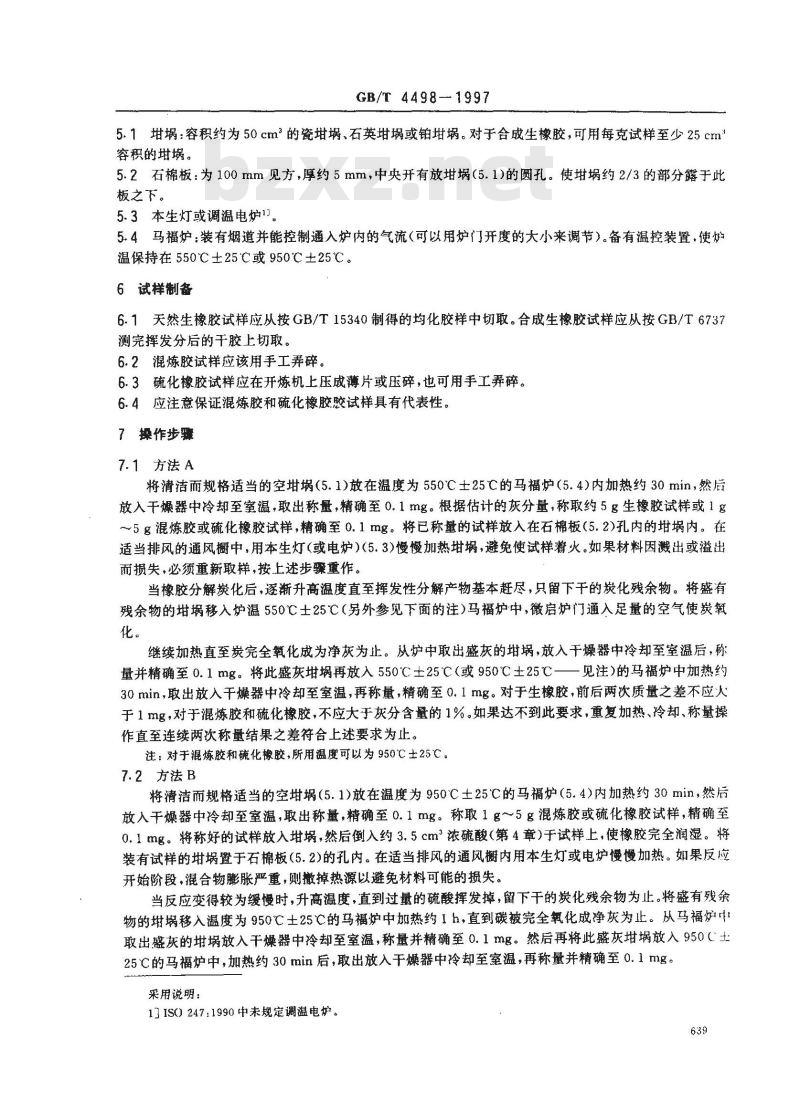

5.1埚：容积约为50cm°的瓷、石英埚或铂埚。对于合成生橡胶，可用每克试样至少25cm容积的埚。
5.2石棉板：为100mm见方，厚约5mm，中央开有放（5.1）的圆孔。使埚约2/3的部分露于此板之下。
5.3本生灯或调温电炉1。
5.4马福炉：装有烟道并能控制通入炉内的气流（可以用炉门开度的大小来调节）。备有温控装置，使炉温保持在550℃±25℃或950℃±25℃。6试样制备
6.1天然生橡胶试样应从按GB/T15340制得的均化胶样中切取。合成生橡胶试样应从按GB/T6737测完挥发分后的干胶上切取。
6.2混炼胶试样应该用手工弄碎。6.3硫化橡胶试样应在开炼机上压成薄片或压碎，也可用手工弄碎。6.4应注意保证混炼胶和硫化橡胶胶试样真有代表性。7操作步骤
7.1方法A
将清洁而规格适当的空埚（5.1)放在温度为550℃士25C的马福炉（5.4)内加热约30min，然后放入干燥器中冷却至室温，取出称量，精确至0.1mg。根据估计的灰分量，称取约5g生橡胶试样或1g～5g混炼胶或硫化橡胶试样，精确至0.1mg。将已称量的试样放入在石棉板（5.2)孔内的埚内。在适当排风的通风橱中，用本生灯（或电炉）（5.3)慢慢加热埚，避免使试样着火。如果材料因溅出或溢出而损失，必须重新取样，按上述步骤重作。当橡胶分解炭化后，逐渐升高温度直至挥发性分解产物基本赶尽，只留下干的炭化残余物。将盛有残余物的埚移入炉温550℃士25℃（另外参见下面的注）马福炉中，微启炉门通入足量的空气使炭氧化。
继续加热直至炭完全化成为净灰为止。从炉中取出盛灰的埚，放入干燥器中冷却至室温后，称量并精确至0.1mg。将此盛灰埚再放入550℃土25℃（或950℃土25℃一一见注）的马福炉中加热约30min，取出放人干燥器中冷却至室温，再称量，精确至0.1mg。对于生橡胶，前后两次质量之差不应人于1mg，对于混炼胶和硫化橡胶，不应大于灰分含量的1%。如果达不到此要求，重复加热、冷却、称量操作直至连续两次称量结果之差符合上述要求为止。注：对于混炼胶和硫化橡胶，所用温度可以为950℃±25℃。7.2、方法B
将清洁而规格适当的空埚（5.1)放在温度为950℃土25℃的马福炉（5.4）内加热约30min，然后放入干燥器中冷却至室温，取出称量，精确至0.1mg。称取1g～5g混炼胶或硫化橡胶试样，精确至0.1mg。将称好的试样放入地埚，然后倒入约3.5cm浓硫酸（第4章）于试样上，使橡胶完全润湿。将装有试样的埚置于石棉板（5.2)的孔内。在适当排风的通风橱内用本生灯或电炉慢慢加热。如果反应开始阶段，混合物膨胀严重，则撒掉热源以避免材料可能的摄失。当反应变得较为缓慢时，升高温度，直到过量的硫酸挥发掉，留下干的炭化残余物为止。将盛有残余物的埚移入温度为950℃土25C的马福炉中如热约1h，直到碳被完全氧化成净灰为止。从马福炉巾取出盛灰的埚放入干燥器中冷却至室温，称量并精确至0.1mg。然后再将此盛灰埚放入950℃土25C的马福炉中，加热约30min后，取出放入干燥器中冷却至室温，再称量并精确至0.1mg。采用说明：
17IS）247:1990中未规定调温电炉。639
GB/T 449B—1997

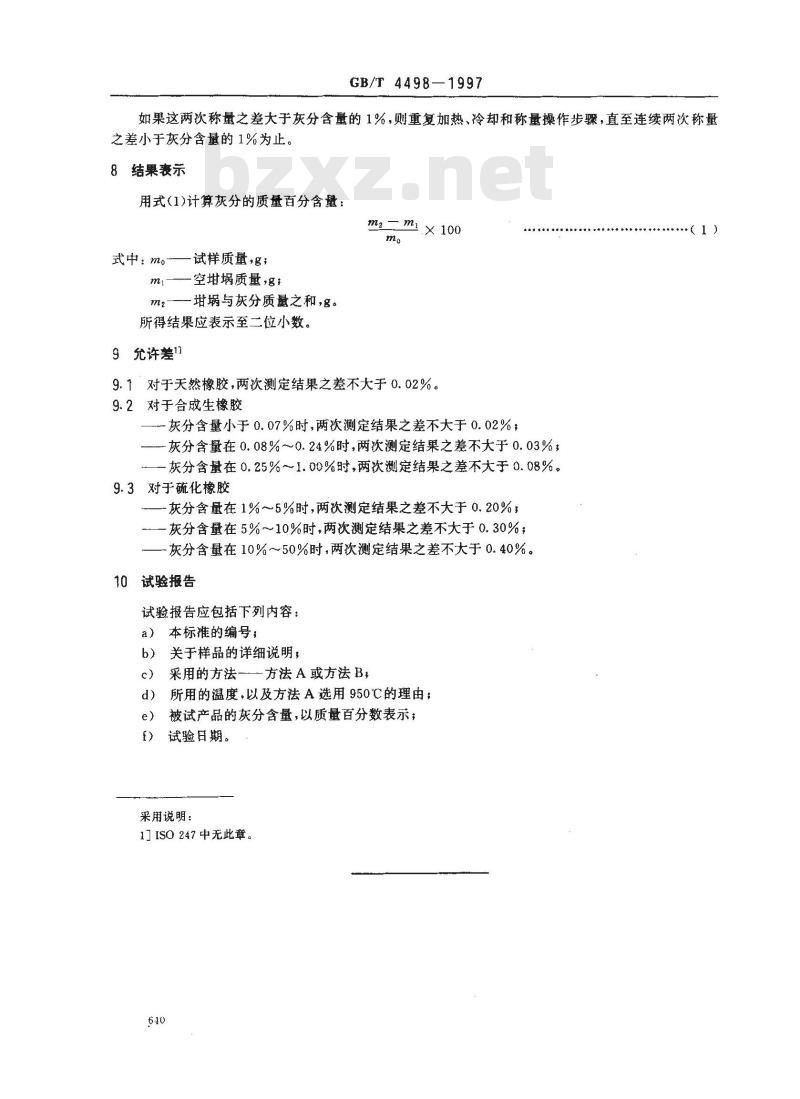

如果这两次称量之差大于灰分含量的1%，则重复加热、冷却和称量操作步骤，直至连续两次称量之差小于灰分含量的1%为止。
8结果衰示
用式(1)计算灰分的质量百分含量：mz 一mr
一试样质量，g；
式中:mo
ml———-空地埚质量,g;
埚与灰分质最之和，名。
所得结果应表示至二位小数。
9允许差13
9.1对于天然橡胶，两次测定结果之差不大于0.02%。9.2对于合成生橡胶
灰分含量小于0.07%时，两次测定结果之差不大于0.02%；灰分含量在0.08%～0.24%时，两次测定结果之差不大于0.03%一灰分含量在0.25%～1.00%时，两次测定结果之差不大于0.08%。9.3对于硫化橡胶
—灰分含量在1%～5%时，两次测定结果之差不大于0.20%，一灰分含量在5%～10%时，两次测定结果之差不大于0.30%，~灰分含量在10%～50%时，两次测定结果之差不大于0.40%。10试验报告
试验报告应包括下列内容：
本标准的编号；
关于样品的详细说明；
采用的方法—方法A或方法B，
所用的温度，以及方法A选用950℃的理由；d)
被试产品的灰分含量，以质量百分数表示；f）试验日期。
采用说明：
1]ISO 247中无此章。
*（1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
