【国家标准(GB)】 聚乙烯醇树脂粘度测定方法

中华人民共和国国家标准
聚乙烯醇树脂粘度测定方法
Determination for viscocity of polyvinyl alcohol resins主题内容与适用范围
本标准规定了用旋转粘度计测定聚乙烯醇水溶液粘度的方法。本标准适用于聚乙烯醇树脂4%水溶液动力粘度的测定。2引用标准
JJG215计量器具检定规程
3原理
GB 12010.3---89
在一定的温度下，被测液体的粘性阻力作用于旋转粘度计的旋转表面，产生转矩，液体粘度大小同转矩成正比，通过测量转矩，测出液体粘度。4仪器
4.1旋转粘度计：测量误差小于士5%(牛顿液体）。4.2恒温水槽：控温精度士0.1℃。4.3温度计：分度值0.1℃。
4.4容器：直径6～~7cm，高度不低于11cm的容器或附在旋转粘度计上的专用套简。4.5秒表：精度0.2s。
4.6带塞磨口三角烧瓶：500mL。4.7分析天平：感量0.1mg。
4.8托盘天平：感量0.5g。
4.9称量瓶：50mm×50mm。
操作步骤
5.1聚乙烯醇水溶液的配制
用分析天平称取三个重12g的试样，分别装入三个三角瓶中，根据式（1)按浓度3.8%、4.0%、4.2%的配比加水，并放置30min。12(100 -— α)
式中：-加水量,mL
样品挥发分，%，
规定的溶液浓度，%。
然后在热水浴中边搅拌边加热溶解，样品溶解完成后冷却至室温，再放入20士0.1℃C的恒温水槽中，使溶液冷却至20℃，并完全脱泡。国家技术监督局1989-12-25批准：516
正活装
1990-11-01实施

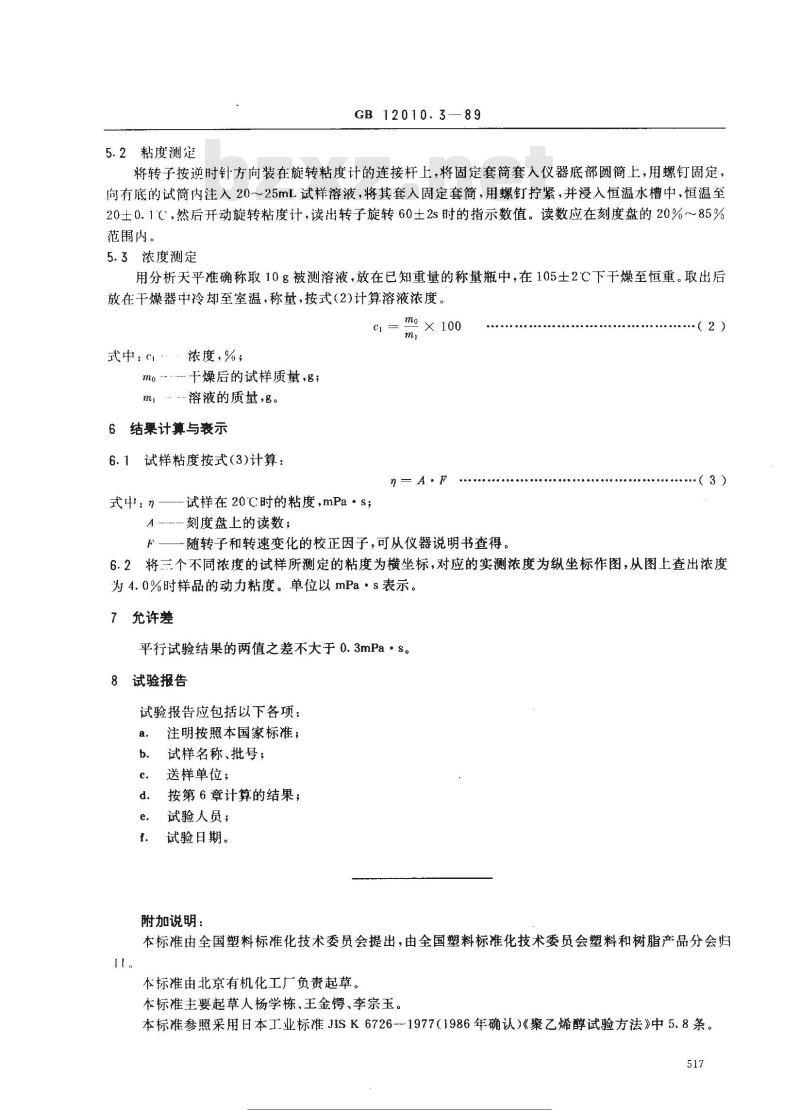

5.2粘度测定
GB12010.3—89
将转子按逆时针方向装在旋转粘度计的连接杆上，将固定套简套入仪器底部圆简上，用螺钉固定，向有底的试筒内注入20～25mL试样溶液，将其套入固定套简，用螺钉拧紧，并浸入恒温水槽中，恒温至20士0.1C，然后开动旋转粘度计，读出转子旋转60±2s时的指示数值。读数应在刻度盘的20%～85%范围内。免费标准下载网bzxz
5.3浓度测定
用分析天平准确称取10g被测溶液，放在已知重量的称量瓶中，在105士2℃下干燥至恒重。取出后放在干燥器中冷却至室温，称量，按式(2)计算溶液浓度。Ci
式中：G-浓度，%；
mo-干燥后的试样质量，g；
ml-溶液的质量，g。
6结果计算与表示
6.1试样粘度按式（3)计算：
mo×100
试样在20℃时的粘度，mPa·s；式:n
A--刻度盘上的读数；
F—随转子和转速变化的校正因子，可从仪器说明书查得。-（2）
（3）
6.2将三个不同浓度的试样所测定的粘度为横坐标，对应的实测浓度为纵坐标作图，从图上查出浓度为4.0%时样品的动力粘度。单位以mPa·s表示。7允许差
平行试验结果的两值之差不大于0.3mPa*s。8试验报告
试验报告应包括以下各项：
注明按照本国家标准；
试样名称、批号；
送样单位；
按第6章计算的结果；
试验人员；
试验日期。
附加说明：
本标准由全国塑料标准化技术委员会提出，由全国塑料标准化技术委员会塑料和树脂产品分会归。
本标准由北京有机化工厂负责起草。本标准主要起草人杨学栋、王金锷、李宗玉。本标准参照采用日本工业标准JISK67261977（1986年确认）《聚乙烯醇试验方法》中5.8条。517
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
