【国家标准(GB)】 聚乙烯醇树脂灰分测定方法

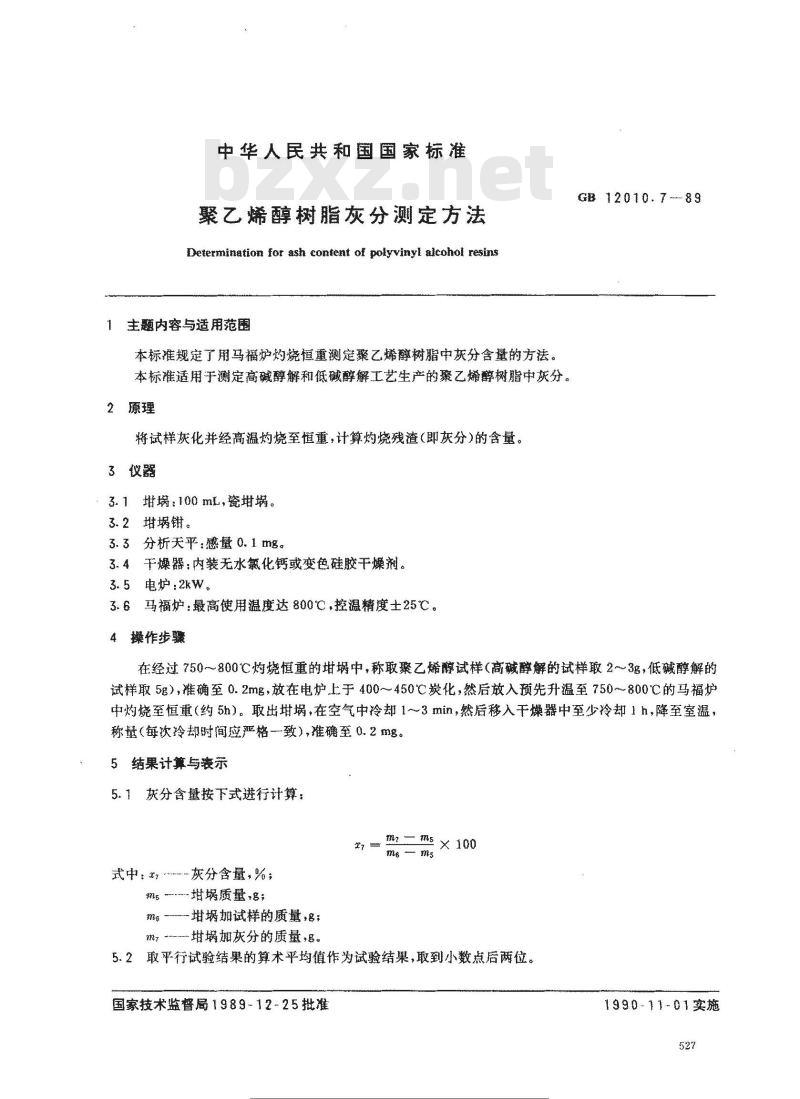

中华人民共和国国家标准
聚乙烯醇树脂灰分测定方法
Determination for ash content of polyvinyl alcohol resins主题内容与适用范围
本标准规定了用马福炉灼烧恒重测定聚乙烯醇树脂中灰分含量的方法。本标准适用于测定高碱醇解和低碱醇解工艺生产的聚乙烯醇树脂中灰分。2原理
将试样灰化并经高温灼烧至恒重，计算灼烧残渣（即灰分）的含量。3仪器
3.1地璃：100，瓷。
3.2塔埚钳。
3.3分析天平：感量0.1mg。
3.4干燥器：内装无水氯化钙或变色硅胶干燥剂。3.5电炉：2kw。
3.6马福炉：最高使用温度达800℃，控温精度土25℃。4操作步骤
GB 12010.7-89
在经过750-~800℃灼烧恒重的埚中，称取聚乙烯醇试样（高碱醇解的试样取2~3g，低碱醇解的试样取5g），准确至0.2mg，放在电炉上于400~450℃炭化，然后放入预先升温至750800℃的马福炉中灼烧至恒重（约5h）。取出埚，在空气中冷却1～3min，然后移入干燥器中至少冷却1h，降至室温，称量（每次冷却时间应严格一致），准确至0.2mg。5结果计算与表示
5.1灰分含量按下式进行计算：
式中；--灰分含量，%；
m--培质量,.；
照—增埚加试样的质量，多：
一堆加灰分的质量，
5.2取平行试验结果的算术平均值作为试验结果，取到小数点后两位。国家技术监督厨1989-12-25批准示批要
1990-11-01实施

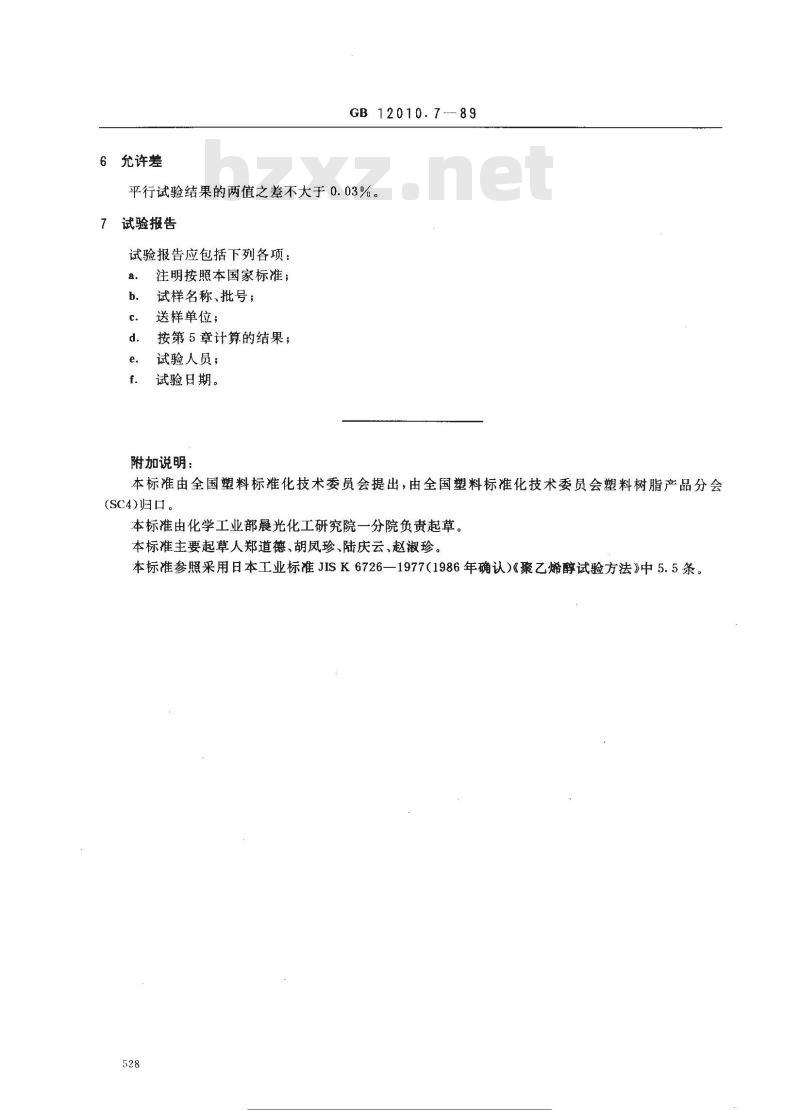

6允许差
GB12010.7---89
平行试验结果的两值之差不大于0.03%。试验报告
试验报告应包括下列各项：
注明按照本国家标准；
试样名称、批号；免费标准bzxz.net
送样单位；
按第5章计算的结果；
试验人员；
试验日期。
附加说明：
本标准由全国塑料标化技术委员会提出，由全国塑料标准化技术委员会塑料树脂产品分会(SC4)归口。
本标推由化学工业部晨光化工研究院一分院负责起草。本标准主要起草人郑道德、胡凤珍、陆庆云、赵淑珍。本标准参照采用日本工业标准JISK6726—1977（1986年确认）《聚乙烯醇试验方法》中5.5条。528
标准搜慢网
各义标准行业资科免费下率
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
