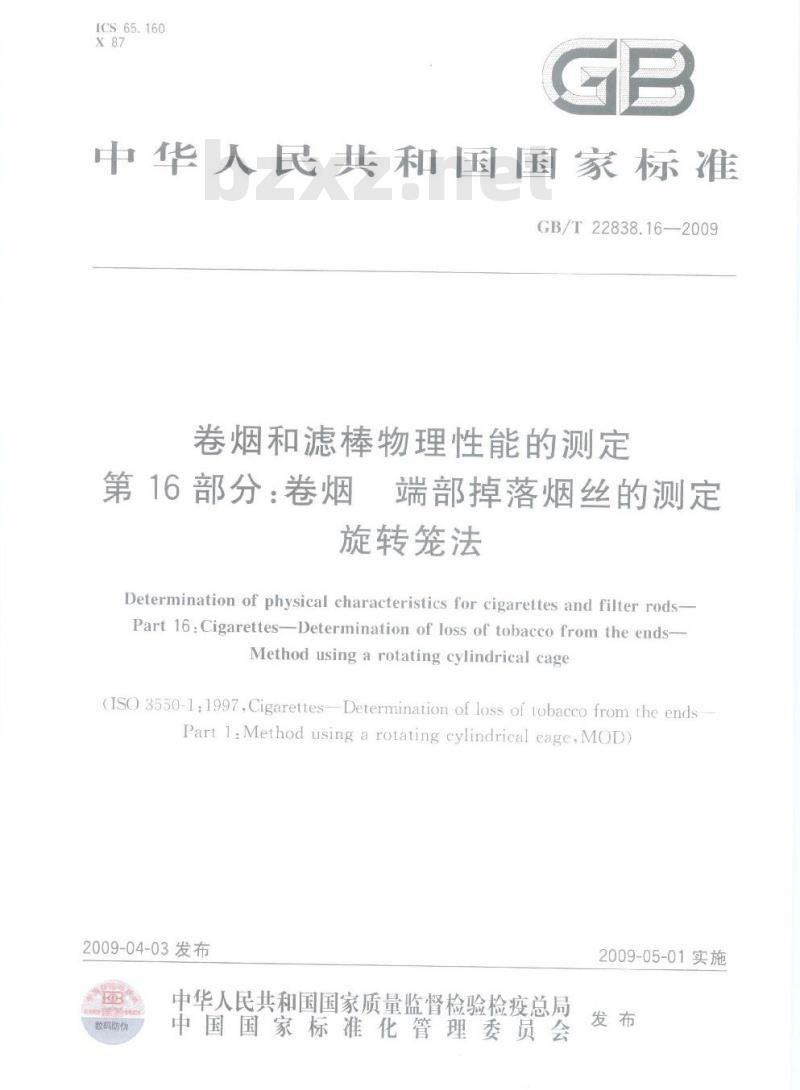

【国家标准(GB)】 卷烟和滤棒物理性能的测定 第16部分：卷烟 端部掉落烟丝的测定 旋转笼法

ICS65.160
中华人民共和国国家标准
GB/T22838.16—2009
卷烟和滤棒物理性能的测定
第16部分：卷烟
端部掉落烟丝的测定
旋转笼法
Determination of physical characteristics for cigarettes and filter rods-Part 16:Cigarettes-Determination of loss of tobacco from the ends-Method usingarotating cylindrical cage(ISO 3550-11997,Cigarettes—Determinationof loss of tobaccofrom the endsPart l:Method using a rotating cylindrical cage.MOD)2009-04-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防价
2009-05-01实施

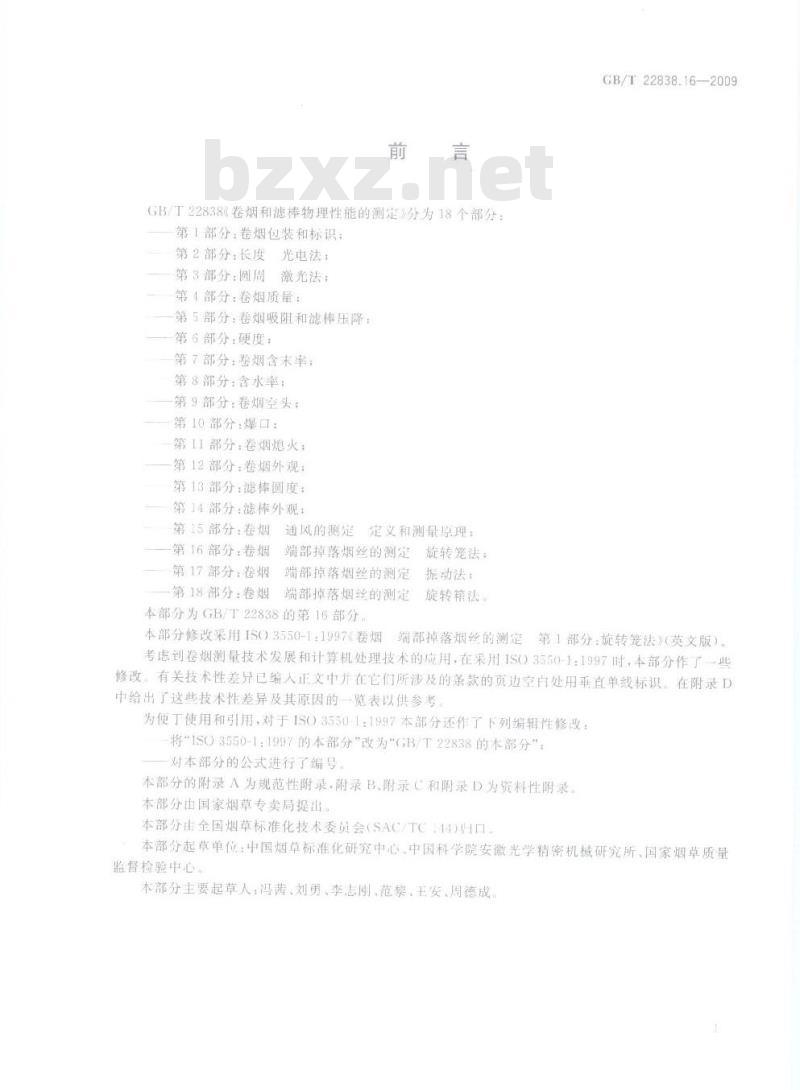

GB/T22838《卷烟和滤棒物理性能的测定》分为18个部分：第1部分：卷烟包装和标识；
第2部分：长度
光电法：
第3部分：圆周激光法；
第4部分：卷烟质量：
第5部分：卷烟吸阻和滤棒压降：第6部分：硬度：
第7部分：卷烟含末率；
第8部分：含水率：
第9部分：卷烟空头；
第10部分：爆口：
第11部分：卷烟熄火；
第12部分：卷烟外观：
第13部分：滤棒圆度；
第14部分：滤棒外观：
第15部分：卷烟
第16部分：卷烟
第17部分：卷烟
第18部分：卷烟
通风的测定定义和测量原理：
端部掉落烟丝的测定
端部掉落烟丝的测定
端部掉落烟丝的测定
本部分为GB/T22838的第16部分
旋转笼法：
振动法；
旋转箱法
GB/T22838.16—2009
本部分修改采用ISO3550-1：1997《卷烟端部掉落烟丝的测定第1部分：旋转笼法》（英文版）。考虑到卷烟测量技术发展和计算机处理技术的应用，在采用1S3550-1：1997时，本部分作了一些修改。有关技术性差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录D中给出了这些技术性差异及其原因的一览表以供参考为便丁使用和引用，对于ISO3550-1：1997本部分还作了下列编辑性修改：将\ISO3550-1：1997的本部分”改为\GB/T22838的本部分”；对本部分的公式进行了编号
本部分的附录A为规范性附录.附录B、附录C和附录D为资料性附录本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（SAC/TC144）H口）本部分起草单位：中国烟草标准化研究中心、中国科学院安徽光学精密机械研究所、国家烟草质量监督检验中心
本部分主要起草人：冯茜、刘勇、李志刚、范黎、王安、周德成。1范围

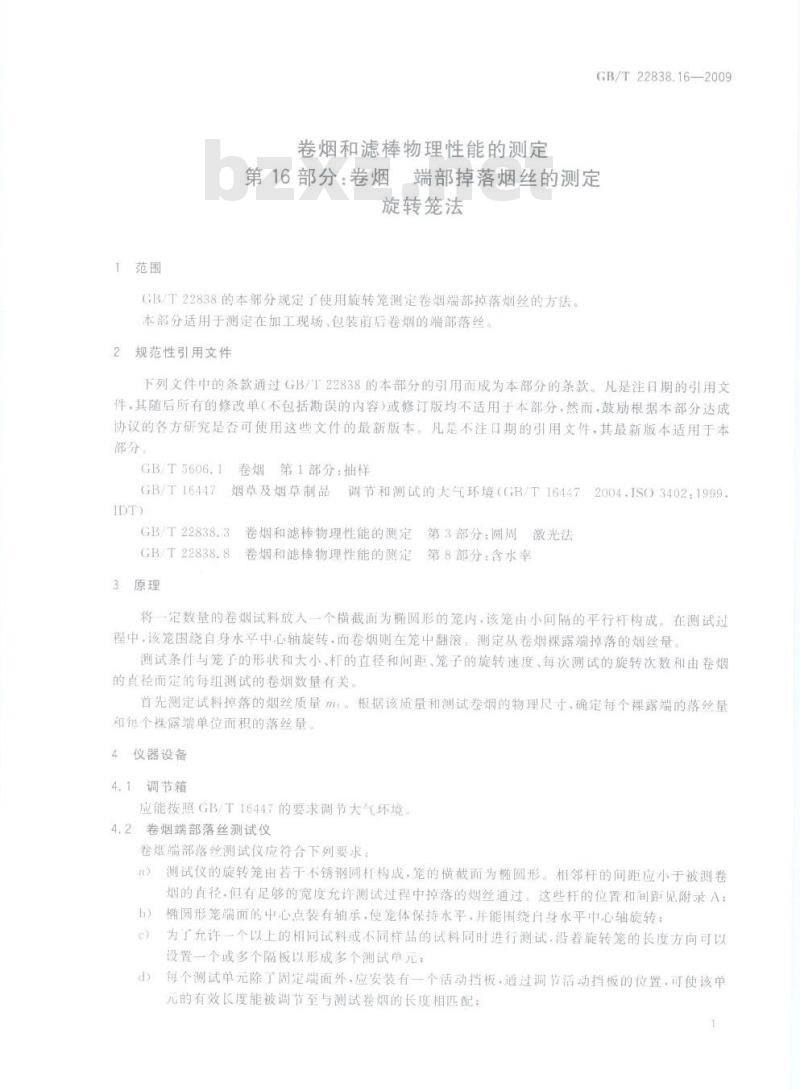

卷烟和滤棒物理性能的测定
GB/T22838.16-—2009
第16部分：卷烟
端部掉落烟丝的测定
旋转笼法
GB/T22838的本部分规定了使用旋转笼测定卷烟端部掉落烟丝的方法。本部分适用于测定在加工现场、包装前后卷烟的端部落丝2规范性引用文件
下列文件中的条款通过GB/T22838的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分
GB/T5606.1
卷烟第1部分：抽样
GB/T6447.
烟草及烟草制品调节和测试的大气环境（GBT164472004，SO3402：1999GB/T 22838.3
GB/T22838.8
3原理
卷烟和滤棒物理性能的测定
第3部分：圆周激光法
第8部分：含水率
卷烟和滤棒物理性能的测定
将一定数量的卷烟试料放人一个横截面为椭圆形的笼内，该笼由小间隔的平行杆构成，在测试过程中，该笼围绕自身水平中心轴旋转，而卷烟则在笼中翻滚。测定从卷烟裸露端掉落的烟丝量测试条件与笼子的形状和大小、杆的直径和间距、笼子的旋转速度、每次测试的旋转次数和由卷烟的直径而定的每组测试的卷烟数量有关首先测定试料掉落的烟丝质量m。根据该质量和测试卷烟的物理尺寸，确定每个裸露端的落丝量和每个裸露端单位面积的落丝量仪器设备
4.1调节箱
应能按照GB/T16447的要求调节大气环境4.2
卷烟端部落丝测试仪
卷烟端部落丝测试仪应符合下列要求：测试仪的旋转笼由若干不锈钢圆杆构成，笼的横截面为椭圆形。相邻杆的间距应小于被测卷a
烟的直径，但有足够的宽度允许测试过程中掉落的烟丝通过：这些杆的位置和间距见附录A：椭圆形笼端面的中心点装有轴承，使宠体保持水平，并能围绕自身水平中心轴旋转：b)
为了允许一个以上的相同试料或不同样品的试料同时进行测试，沿着旋转笼的长度方向可以设置一个或多个隔板以形成多个测试单元；d）每个测试单元除了固定端面外，应安装有一个活动挡板，道过调节活动挡板的位置可使该单元的有效长度能被调节至与测试卷烟的长度相匹配：1
GB/T22838.16—2009
旋转笼应能够方便地开启以使于试料的装卸，每个测试单元的下方装有托盘，用于收集在测试过程中从卷烟端部掉落的所有烟丝；测试仪应装备能使旋转笼及笼内的卷烟以（90士1)r/min速度旋转的驱动系统。该驱动系统应由定时器控制，当达到预定的旋转转数时便自动停止旋转。通常情况下，旋转转数设定为270r：
测试仪的称重单元宜具有数据通讯接口，称重单元称量的数据能传送给数据处理单元进行处g
理。称重精确至0.001g。
卷烟端部落丝测试仪的原理图见图1。活动挡板
称重与
卷烟直径测量
应符合GB/T
称重单
88.3的要求
4.4刻度尺
刻度尺的分度
米（mm）
称重单元
糖圆形测试笼
定时器
称重单
卷烟端部落丝测试仪原理图
4.5量斗（任选件）
用来确定每个测的烟支数，填满赋斗的烟实数即为应放入每个测试单元值烟支数，烟支数取决于量斗的尺寸和烟支育司
个实例
山量牛
错地确定测试卷烟数量的装置。附录C给出的例手是一注：量斗是一个既省时
50支烟的量斗：
5抽样
按GB/T5606.1规定的程序抽详，样步骤、细节、参考资料、
人容纳直径为8.0mm的
也可以根据测试自的抽样，但应在测试报告中给出所采取的抽6.1试样的调节
将试样置人调节箱内（4.1).按GB/T16447的要求调节样品。6.2含水量的测定
从调节好的试样中另取一份试料，按GB/T22838.8的规定测定其含水率注：尽管在计算卷烟落丝时不考虑含水量，但是它明显地影响测试结果。所以含水量必须测定并记录。6.3测试前的准备
6.3.1按照GB/T22838.3的规定测定被测卷烟的平均直径，精确至0.01mm；用刻度尺（4.4)测定被2
测卷烟的平均长度（l)，精确至0.5mm。6.3.2
数量。
GB/T.22838.16-—2009
从平衡好的试样中，按照实测直径查表1确定卷烟试料的数量，或者使用量斗确定卷烟试料的表1
实测直径所确定的卷烟数量表
测试烟支的直径
OF CHINA
注：参见附录B中计算卷烟支数的回归分析份试料的卷烟支数
GB/T22838.16—2009
调节活动挡板，用标尺测量活动挡板至测试单元端面之间的间隔为L（烟支长度）十（5土1）mm。6.3.3
6.4测定
6.4.1在GB/T16447规定的测试大气环境条件下进行测试，6.4.2将试料小心地放人测试单元，避免卷烟受损。6.4.3闭合测试单元并盖好仪器罩，设置定时器，开始测试。6.4.4测试仪转动270r后停止，数据处理单元自动获取各称量单元称量的卷烟端部落丝量，精确至0.001g.并进行统计分析，显示和打印测试结果，取出测试过的卷烟。6.4.5
根据所需要的精度，重复测试5次10次。落丝量的计算
每个裸露端的落丝量
每个裸露端的落丝量minE，单位以毫克（mg）表示，用式（1)计算：mOe
7.2每个裸露端单位面积落丝量
每个裸露端单位面积落丝量mtoA，单位以毫克每平方厘米（mg/cm2）表示，用式（2)计算：mioA
式中：
试料掉落的烟丝质量，单位为毫克（mg）；单个裸露端的面积精确至0.01cm，单位为平方厘米（cm）；每个单元测试卷烟数量：
每支卷烟裸露端的数量。
注：对于滤嘴卷烟，90E-1；对于无滤嘴卷烟·90E-2。9
测试报告
测试报告应包括以下内容：
说明试样所必需的全部资料；
卷烟特征参数（长度，直径，裸露端个数）；取样方法及日期：
测试日期；
测试的烟支数量：
转速和圈数若与4.2f)和6.4.4所规定的不同时]；含水率：
测试结果；
测试结果的平均值；
测试结果的最大值和最小值；
测试结果的标准偏差；
测试结果的变异系数，
也应提及在木部分中没有规定的其他操作条件以及影响测试结果的任何情况4
（1）
A.1旋转速度
附录A
（规范性附录）
卷烟端部落丝测试仪的技术要求旋转笼的旋转速度［见4.2f)】规定为（90士1)r/min。如果使用不同的旋转速度，应在实验报告中注明。A.2旋转的转数
每次测试旋转的转数（见6.4.4)规定为270r。如果使用不同的旋转转数，应在实验报告中注明。A.3旋转笼
旋转笼由44根直径为（3土0.05）mm的不锈钢杆构成GB/T22838.16—2009
这些杆的中心被固定在一个满足以下函数的椭圆上，不锈钢杆分布曲线见图A.1。Q
式中：
杆与杆的间距为3.5mm
不锈钢杆分布曲线图
通过在表A.I和图A.2中给出的直角坐标X，和Y，确定这些杆中心的理论位置：.A.1)
GB/T22838.16—2009
图A.2不锈刚杆中心的位置图
应超出
实际上，这些点的偏差不
理论上的杆位置
主x，
附录B
（资料性附录）
计算卷烟支数的回归分析
不同直径的测试卷烟数量按式（B1)计算：y=cr
GB/T22838.16—2009
.(B L)
式（13.1)是由5.44mm和8.68mm之间五种不同直径的卷烟装满量斗所需的烟支数拟合得到的经验公式。例如装满直径为8.0mm的卷烟需品义。卷烟支数的回归分析表见表B.1。表B.1
样品编号
其中：
卷烟支数的回归分析表
卷烟的直径主
卷烟的数量
In(a)=8.09
试验的
—0,10
GB/T22838.16—2009
C.1量斗计数
量斗计数示意图见图C.1。wwW.bzxz.Net
附录C
（资料性附录）
量斗计数的实例
直径为8mm的50支卷烟
图C.1量斗计数示意图
单位为毫米
附录D
（资料性附录
本部分与ISO3550-1:1997技术性差异及其原因表D.1给出了本部分与ISO3550-1：1997技术性差异及其原因D.1
GB/T22838.16-2009
本部分与IS03550-1:1997技术性差异及其原因本部分的章条编号
技术性差异
引用了用国际标准的我国相应标准，而非国际标准。
增加了“）测试仪的称重单元宜具有数据通讯接口称重单元称量的数据能传送给数据处理单元进行处理。“的要求
除1SO3550-1:19974.2中的图1*实际测量仪轮席图”
增加了图1\卷烟端部落丝测试仪京理图”原
以适合我国国情
考恩到卷烟测量技术发展和计算机处理技术的应用的需要
增加了数据处理机和其有数据通讯接口的分析天平，仪器结构有改变：考惠到与ISO3550-2：1997的图1“旋转籍法《sismelatophore》结构原理图“相一致
GB/T22838.16-2009
