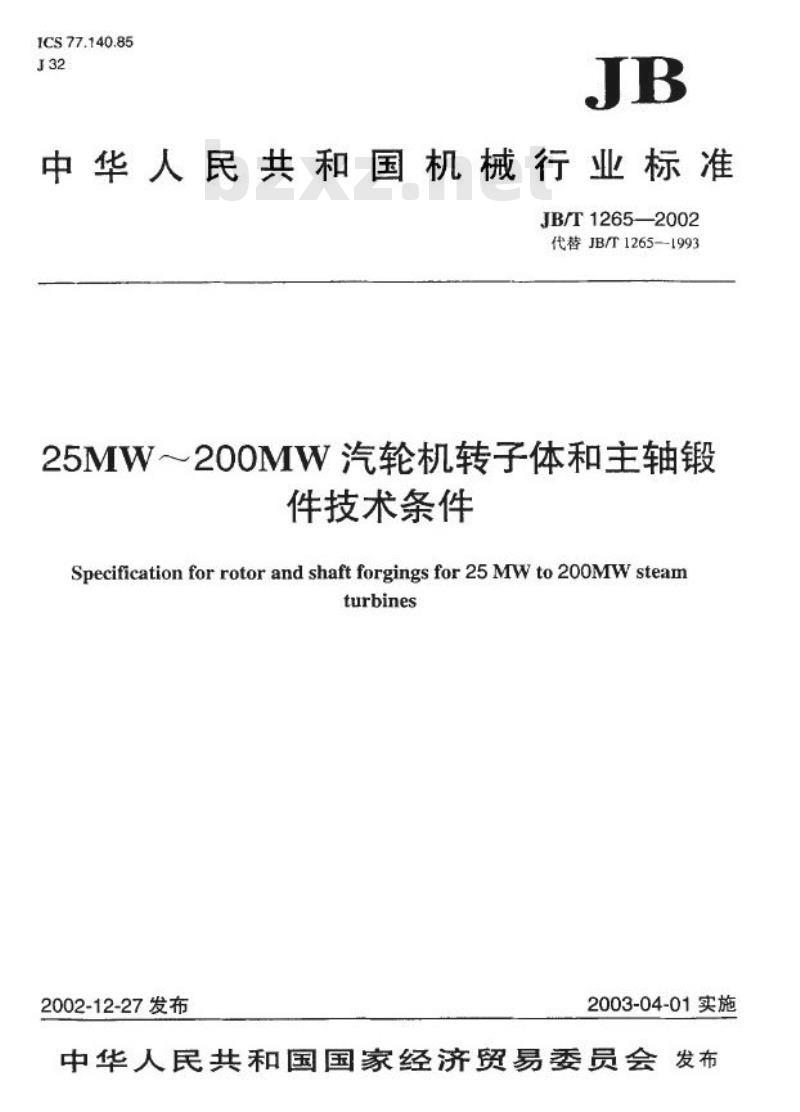

【机械行业标准(JB)】 25MW～200MW汽轮机转子体和主轴锻件技术条件

中华人民共和国机械行业标准 JB/T1265—2002 代替JB/T1265—1993 25MW～200MW汽轮机转子体和主轴锻件技术条件 本标准规定了25MW至200MW汽轮机转子体和主轴用真空处理的合金钢锻件的技术要求、检验规则、试验方法、合格证书及标志等。本标准适用于蒸汽温度不超过565℃的汽轮机转子体和主轴用真空处理的合金钢锻件的订货、制造和检验。 1 范围 本标准适用于25MW～200MW汽轮机转子体和主轴锻件的技术要求。本标准规定了包括力学性能、化学成分、硬度、尺寸和表面粗糙度等技术要求。 2 规范性引用文件 本标准引用了多项标准和技术规范，包括GB/T223.3～78、GB/T228、GB/T229等，涉及钢铁及合金的化学分析方法、金属拉伸试验方法、金属布氏硬度试验方法等。 3 订货要求 3.1 需方应在订货合同中明确标准、钢号、相应技术要求、检验项目及本标准要求以外的检验项目。 3.2 需方应提供订货图样，并标明力学性能试验的取样位置及精加工尺寸。 4 技术要求 4.1 制造工艺 4.1.1 治炼和浇注 4.1.1.1 锻件用钢应采用电炉冶炼，可以采用锅包精炼和电造重熔工艺。经需方同意，也可采用保证质量的其他冶炼方法。 4.1.1.2 钢水应在浇注前或浇注中进行真空处理，以去除有害气体，特别是氢。在真空处理过程中，真空系统应保持在适当的压力范围，以确保钢水的质量。 5 检验规则和试验方法 5.1 化学成分分析 5.2 力学性能检验 5.3 硬度检验 5.4 无损检验 5.5 金相检验 5.6 残余应力测定 5.7 热稳定性试验 5.8 复试 5.9 重新热处理 6 验收及合格证书 7 标志和包装 本标准由中国机械工业联合会提出，由德阳大型铸锻件研究所归口，上海汽轮机有限公司起草。标准起草人包括王思玉、沈红卫等。本标准于2002年发布，2003年实施。
