【轻工标准】 纸与纸板抗张试验机

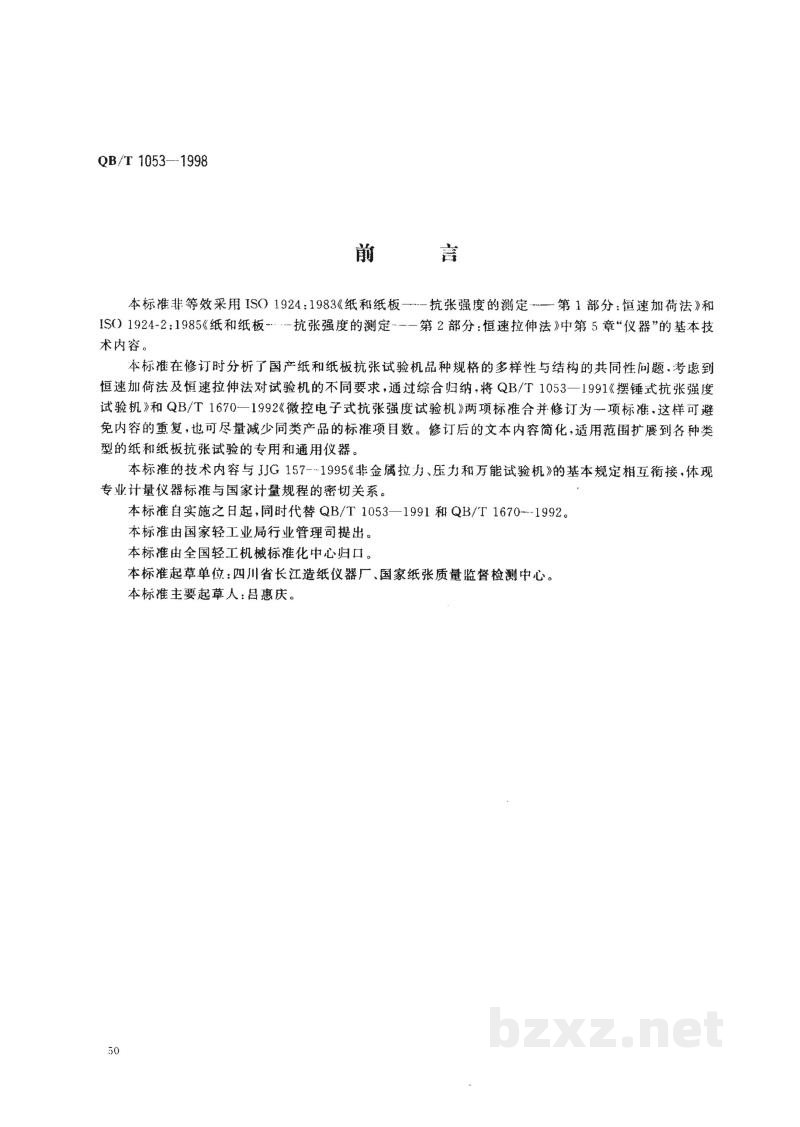

前 言

本标准非等效采用 ISO 1924:1983《纸和纸板——抗张强度的测定——第 1 部分：恒速加荷法》和 ISO 1924-2:1985《纸和纸板——抗张强度的测定——第 2 部分：恒速拉伸法》中第 5 章“仪器”的基本技术内容。

本标准在修订时分析了国产纸和纸板抗张试验机品种规格的多样性与结构的共同性问题，考虑到恒速加荷法及恒速拉伸法对试验机的不同要求，通过综合归纳，将 QB/T 1053—1991《摆锤式抗张强度试验机》和 QB/T 1670—1992《微控电子式抗张强度试验机》两项标准合并并修订为一项标准，这样可避免内容的重复，也可尽量减少同类产品的标准项目数。修订后的文本内容简化，适用范围扩展到各种类型的纸和纸板抗张试验的专用和通用仪器。

本标准的技术内容与 JJG 157—1995《非金属拉力、压力和万能试验机》的基本规定相互衔接，体现专业计量仪器标准与国家计量规程的密切关系。

本标准自实施之日起，同时代替 QB/T 1053—1991 和 QB/T 1670—1992。

本标准由国家轻工业局行业管理司提出。

本标准由全国轻工机械标准化中心归口。

本标准起草单位：四川省长江造纸仪器厂、国家纸张质量监督检测中心。

本标准主要起草人：吕惠庆。

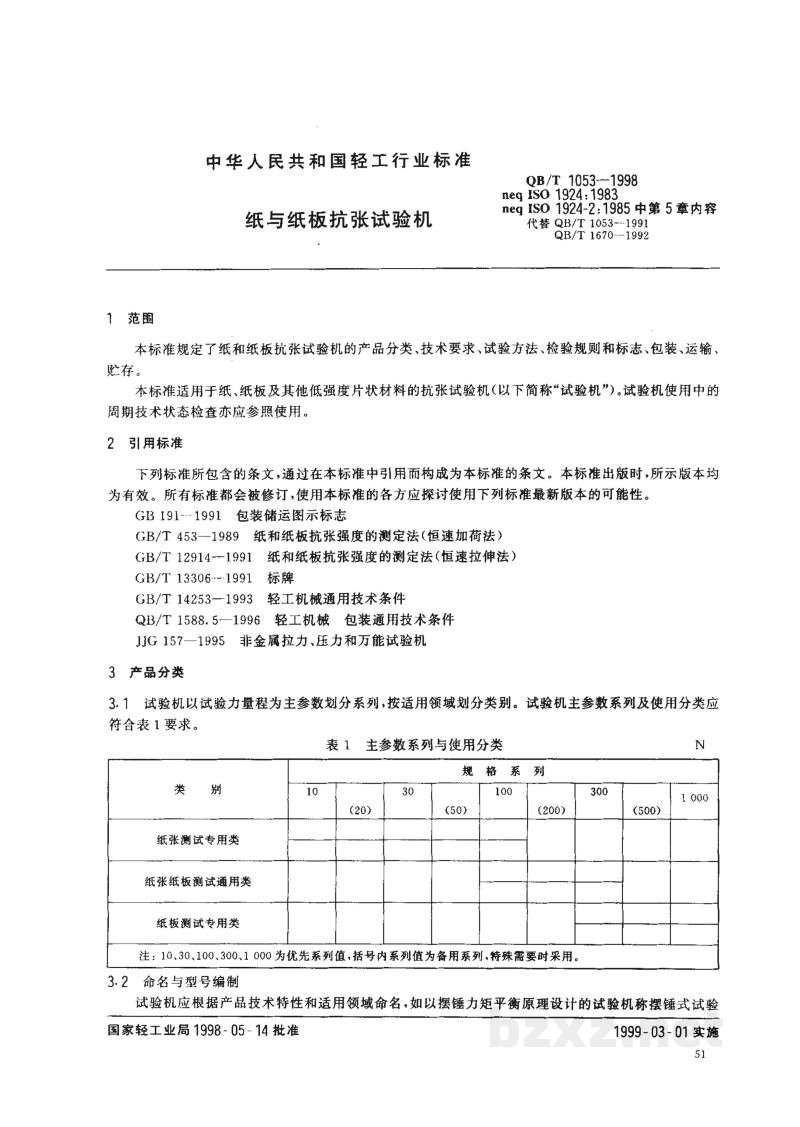

中华人民共和国轻工行业标准

纸与纸板抗张试验机QB/T 1053—1998
neq ISO 1924-1:1983
neq ISO 1924-2:1985中第5章内容
代替QB/T 1670—1992

1 范围

本标准规定了纸和纸板抗张试验机的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于纸、纸板及其他低强度片状材料的抗张试验机(以下简称“试验机”)。试验机使用中的周期技术状态检查亦应参照使用。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 191—1985 包装储运图示标志
• GB/T 453—1989 纸和纸板抗张强度的测定法(恒速加荷法)
• GB/T 12914—1991 纸和纸板抗张强度的测定法(恒速拉伸法)
• GB/T 13306—1991 标牌
• GB/T 14253—1993 轻工机械通用技术条件
• QB/T 1588.5—1996 轻工机械 包装通用技术条件
• JJG 157—1995 非金属拉力、压力和万能试验机

3 产品分类

3.1 试验机以试验力量程为主参数划分系列，按适用领域划分类别。试验机主参数系列及使用分类应符合表1要求。

表1 主参数系列与使用分类 N

3.2 命名与型号编制

试验机应根据产品技术特性和适用领域命名，如以摆锤力矩平衡原理设计的试验机称摆锤式试验

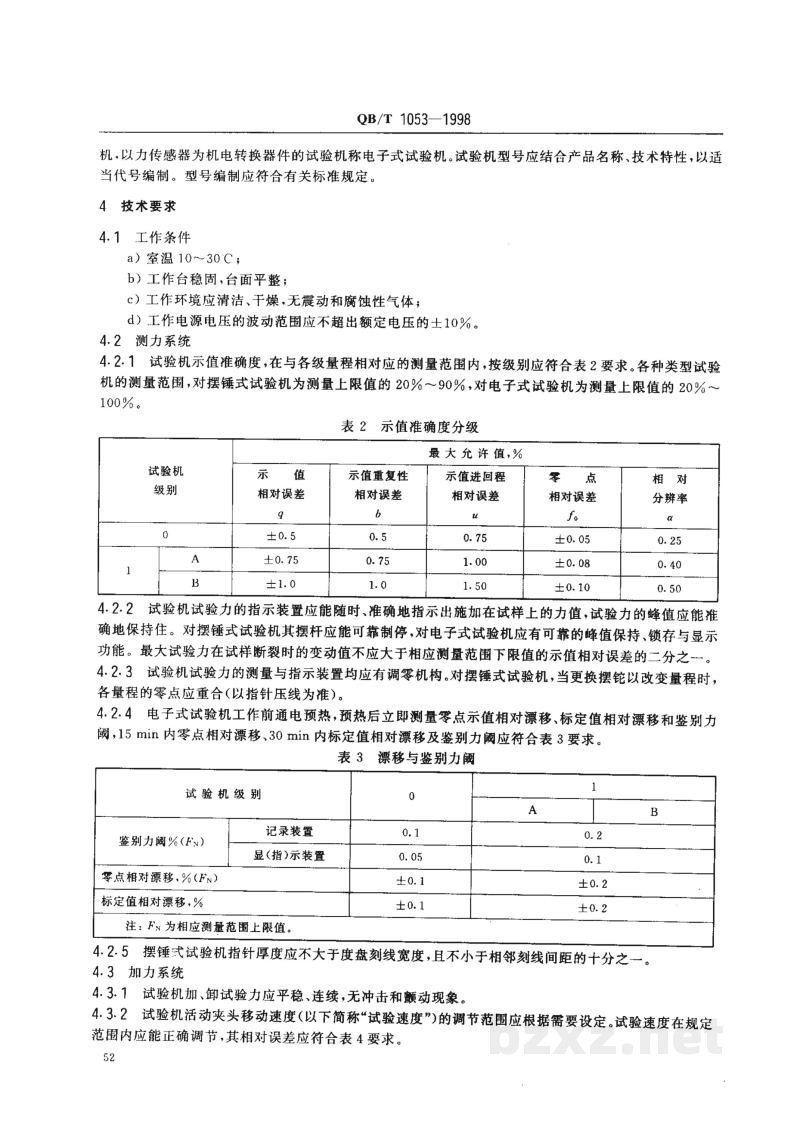

4 技术要求

4.1 工作条件

a) 室温 $10 \sim 30^\circ\text{C}$;

b) 工作台稳固,台面平整;

c) 工作环境应清洁、干燥，无震动和腐蚀性气体;

d) 工作电源电压的波动范围应不超出额定电压的 $\pm 10 \%$。

4.2 测力系统

4.2.1 试验机示值准确度，在与各级量程相对应的测量范围内，按级别应符合表 2 要求。各种类型试验机的测量范围，对摆锤式试验机为测量上限值的 $20 \% \sim 90 \%$，对电子式试验机为测量上限值的 $20 \% \sim 100 \%$。

表 2 示值准确度分级

4.2.2 试验机试验力的指示装置应能随时、准确地指示施加在试样上的力值，试验力的峰值应能准确地保持住。对摆锤式试验机其摆杆应能可靠制动，对电子式试验机应有可靠的峰值保持、锁存与显示功能。最大试验力在试样断裂时的变动值不应大于相应测量范围下限值的示值相对误差的二分之一。

4.2.3 试验机试验力的测量与指示装置均应有调零机构，对摆锤式试验机，当更换摆轮以改变量程时，各量程的零点应重合(以指针压线为准)。

4.2.4 电子式试验机工作前通电预热，预热后立即测量零点示值相对漂移、标定值相对漂移和鉴别力阀，$15 \text{ min}$ 内零点相对漂移、$30 \text{ min}$ 内标定值相对漂移及鉴别力阀应符合表 3 要求。

表 3 漂移与鉴别力阀

4.2.5 摆锤式试验机指针厚度应不大于度盘刻线宽度，且不小于相邻刻线间距的十分之一。

4.3 加力系统

4.3.1 试验机加、卸试验力应平稳、连续，无冲击和颤动现象。

4.3.2 试验机活动夹头移动速度(以下简称“试验速度”)的调节范围应根据需要设定。试验速度在规定范围内应能正确调节，其相对误差应符合表 4 要求。
