【轻工标准】 装瓶压盖机

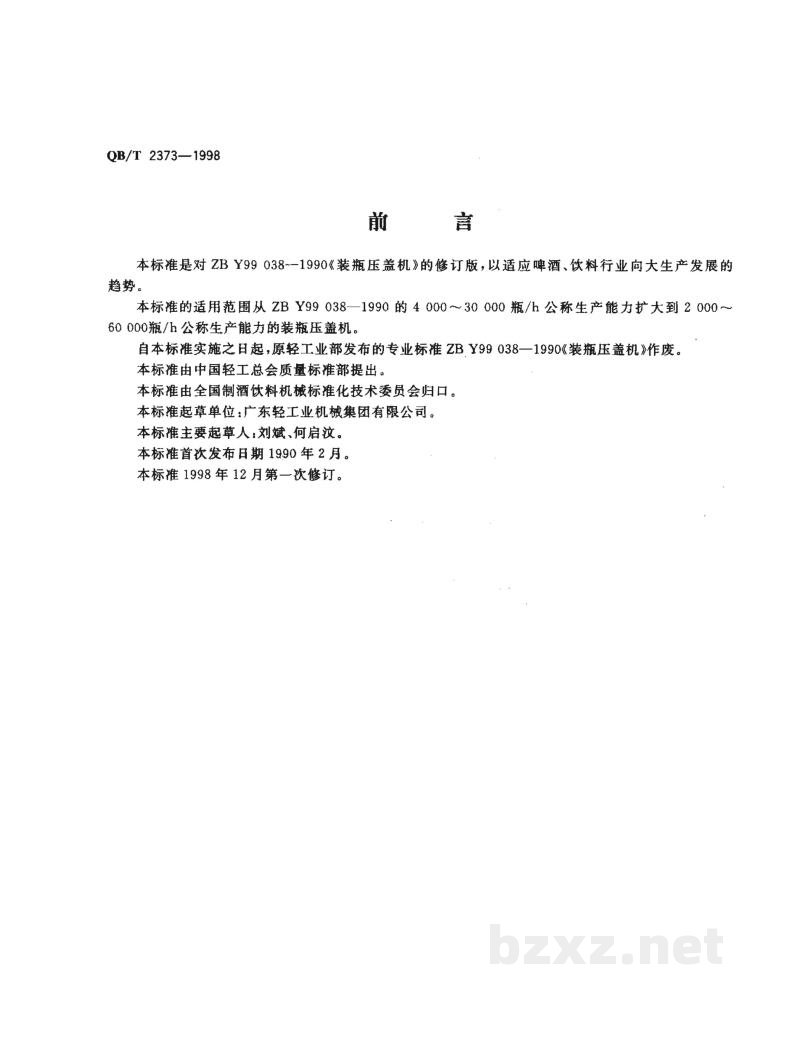

前 言

本标准是对 ZB Y99 038—1990《装瓶压盖机》的修订版，以适应啤酒、饮料行业向大生产发展的趋势。

本标准的适用范围从 ZB Y99 038—1990 的4 000～30 000瓶/h公称生产能力扩大到2 000～60 000瓶/h公称生产能力的装瓶压盖机。

自本标准实施之日起，原轻工业部发布的专业标准 ZB Y99 038—1990《装瓶压盖机》作废。

本标准由中国轻工总会质量标准部提出。

本标准由全国制酒饮料机械标准化技术委员会归口。

本标准起草单位：广东轻工业机械集团有限公司。

本标准主要起草人：刘斌、何启汶。

本标准首次发布日期1990年2月。

本标准1998年12月第一次修订。

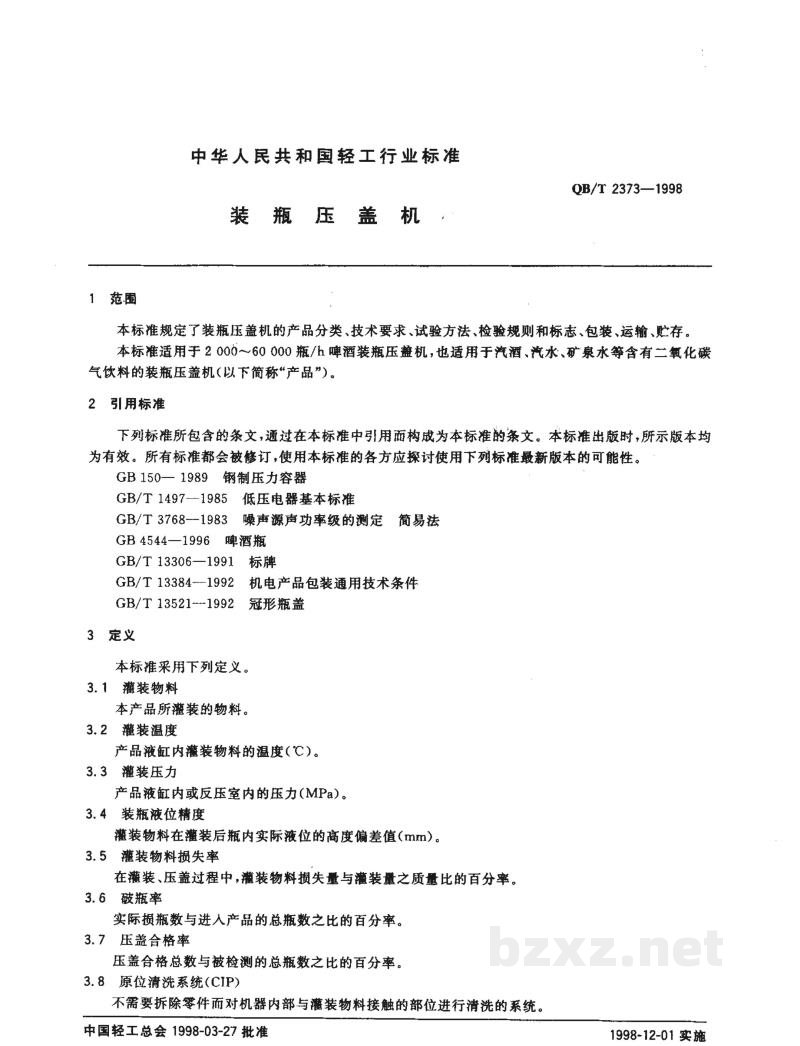

中华人民共和国轻工行业标准

QB/T 2373—1998

装瓶压盖机

1 范围

本标准规定了装瓶压盖机的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于2000～60000瓶/h啤酒装瓶压盖机，也适用于汽酒、汽水、矿泉水等含有二氧化碳气饮料的装瓶压盖机（以下简称“产品”）。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 150—1989 钢制压力容器
• GB/T 1497—1985 低压电器基本标准
• GB/T 3768—1983 噪声源声功率级的测定 简易法
• GB 4544—1996 啤酒瓶
• GB/T 13306—1991 标牌
• GB/T 13384—1992 机电产品包装通用技术条件
• GB/T 13521—1992 冠形瓶盖

3 定义

本标准采用下列定义。

3.1 灌装物料

本产品所灌装的物料。

3.2 灌装温度

产品液缸内灌装物料的温度(℃)。

3.3 灌装压力

产品液缸内或反压室内的压力(MPa)。

3.4 装瓶液位精度

灌装物料在灌装后瓶内实际液位的高度偏差值(mm)。

3.5 灌装物料损失率

在灌装、压盖过程中，灌装物料损失量与灌装量之质量比的百分率。

3.6 破瓶率

实际损瓶数与进入产品的总瓶数之比的百分率。

3.7 压盖合格率

压盖合格总数与被检测的总瓶数之比的百分率。

3.8 原位清洗系统(CIP)

不需要拆除零件而对机器内部与灌装物料接触的部位进行清洗的系统。

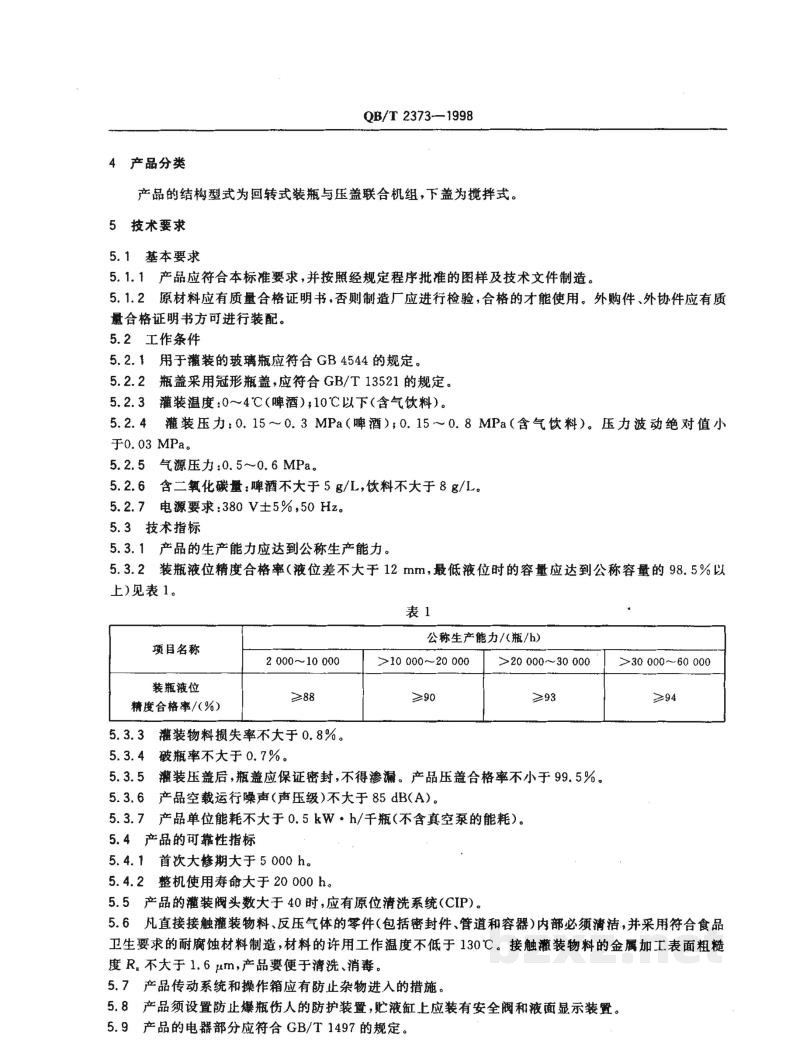

4 产品分类

产品的结构型式为回转式装瓶与压盖联合机组，下盖为搅拌式。

5 技术要求

5.1 基本要求

5.1.1 产品应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。

5.1.2 原材料应有质量合格证明书，否则制造厂应进行检验，合格的才能使用。外购件、外协件应有质量合格证明书方可进行装配。

5.2 工作条件

5.2.1 用于灌装的玻璃瓶应符合 GB 4544 的规定。

5.2.2 瓶盖采用冠形瓶盖，应符合 GB/T 13521 的规定。

5.2.3 灌装温度：0～4℃（啤酒）；10℃以下（含气饮料）。

5.2.4 灌装压力：0.15～0.3 MPa（啤酒）；0.15～0.8 MPa（含气饮料）。压力波动绝对值小于0.03 MPa。

5.2.5 气源压力：0.5～0.6 MPa。

5.2.6 含二氧化碳量：啤酒不大于 5 g/L，饮料不大于 8 g/L。

5.2.7 电源要求：380 V±5%，50 Hz。

5.3 技术指标

5.3.1 产品的生产能力应达到公称生产能力。

5.3.2 装瓶液位精度合格率（液位差不大于 12 mm，最低液位时的容量应达到公称容量的 98.5%以上）见表1。

表 1

5.3.3 灌装物料损失率不大于 0.8%。

5.3.4 破瓶率不大于 0.7%。

5.3.5 灌装压盖后，瓶盖应保证密封，不得渗漏。产品压盖合格率不小于 99.5%。

5.3.6 产品空载运行噪声（声压级）不大于 85 dB(A)。

5.3.7 产品单位能耗不大于 0.5 kW·h/千瓶（不含真空泵的能耗）。

5.4 产品的可靠性指标

5.4.1 首次大修期大于 5 000 h。

5.4.2 整机使用寿命大于 20 000 h。

5.5 产品的灌装阀头数大于 40 时，应有原位清洗系统（CIP）。

5.6 凡直接接触灌装物料、反压气体的零件（包括密封件、管道和容器）内部必须清洁，并采用符合食品卫生要求的耐腐蚀材料制造，材料的许用工作温度不低于 130℃。接触灌装修物料的金属加工表面粗糙度 R_a 不大于 1.6 μm；产品要便于清洗、消毒。

5.7 产品传动系统和操作箱应有防止杂物进入的措施。

5.8 产品须设置防止爆瓶伤人的防护装置，贮液缸上应装有安全阀和液面显示装置。

5.9 产品的电器部分应符合 GB/T 1497 的规定。
